公開番号2025136608
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035302
出願日2024-03-07
発明の名称純水製造システム、回収処理水供給装置および純水製造方法
出願人オルガノ株式会社
代理人個人,個人
主分類C02F 1/44 20230101AFI20250911BHJP(水,廃水,下水または汚泥の処理)
要約【課題】超純水の製造を容易に継続して行う。
【解決手段】複数の水処理装置10-1～10-4を組み合わせて水処理が行われ、第1の被処理水から純水を製造する純水製造装置100と、少なくとも逆浸透膜装置およびイオン交換装置のいずれかを備え、第2の被処理水から回収処理水を製造する回収処理水製造装置200と、回収処理水製造装置200が製造した回収処理水を複数の水処理装置10-1～10-4に供給できるように複数の水処理装置10-1～10-4の一部またはすべて水処理装置それぞれと接続された供給ライン40-1～40-4とを有する。
【選択図】図1
特許請求の範囲【請求項１】
複数の水処理装置を組み合わせて水処理が行われ、第１の被処理水から純水を製造する純水製造装置と、
少なくとも逆浸透膜装置およびイオン交換装置のいずれかを備え、第２の被処理水から回収処理水を製造する回収処理水製造装置と、
前記回収処理水製造装置が製造した前記回収処理水を前記複数の水処理装置に供給できるように該複数の水処理装置の一部またはすべて水処理装置それぞれと接続された複数の供給ラインとを有する純水製造システム。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載の純水製造システムにおいて、
前記回収処理水の水質を取得する水質取得部と、
前記水質取得部が取得した水質に基づいて、前記回収処理水を供給する水処理装置を決定する供給先決定部と、
前記供給先決定部が決定した水処理装置に前記供給ラインを介して前記回収処理水を供給する制御部とを有する純水製造システム。
【請求項３】
請求項２に記載の純水製造システムにおいて、
前記回収処理水製造装置は、前記逆浸透膜装置の後段に前記イオン交換装置を有し、
前記水質取得部は、前記逆浸透膜装置の処理水の水質を取得する第１の水質取得部と、前記イオン交換装置の処理水の水質を取得する第２の水質取得部とを有し、
前記供給先決定部は、前記第１の水質取得部が取得した水質と前記第２の水質取得部が取得した水質との少なくとも一方に基づいて、前記逆浸透膜装置の処理水と前記イオン交換装置の処理水との少なくとも一方を供給する水処理装置を決定する純水製造システム。
【請求項４】
請求項２または請求項３に記載の純水製造システムにおいて、
原水が供給されるメインラインから前記複数の水処理装置のそれぞれに供給される水の水質を取得する供給水質取得部を有し、
前記供給先決定部は、前記供給水質取得部が取得した水質と前記水質取得部が取得した水質とに基づいて、前記回収処理水を供給する水処理装置を決定する純水製造システム。
【請求項５】
請求項１から３のいずれか１項に記載の純水製造システムにおいて、
前記第２の被処理水は、下水および排水の少なくともいずれかである純水製造システム。
【請求項６】
請求項２または請求項３に記載の純水製造システムにおいて、
前記水質取得部は、前記回収処理水の水質として、ＴＯＣ（ＴｏｔａｌＯｒｇａｎｉｃＣａｒｂｏｎ）と尿素の含有率とのうち少なくとも１つを取得する純水製造システム。
【請求項７】
請求項６に記載の純水製造システムにおいて、
前記水質取得部は、尿素の含有率をオンラインで取得する純水製造システム。
【請求項８】
複数の水処理装置を組み合わせて水処理が行われ、第１の被処理水から純水を製造する純水製造装置に供給する回収処理水を第２の被処理水から製造する回収処理水製造装置と、
前記回収処理水製造装置が製造した前記回収処理水を前記複数の水処理装置に供給できるように該複数の水処理装置の一部またはすべて水処理装置それぞれと接続された複数の供給ラインと、
前記回収処理水の水質を取得する水質取得部と、
前記水質取得部が取得した水質に基づいて、前記回収処理水を供給する水処理装置を決定する供給先決定部と、
前記供給先決定部が決定した水処理装置に前記供給ラインを介して前記回収処理水を供給する制御部とを有し、
前記回収処理水製造装置は、少なくとも逆浸透膜装置およびイオン交換装置のいずれかを備える回収処理水供給装置。
【請求項９】
請求項８に記載の回収処理水供給装置において、
逆浸透膜装置と、該逆浸透膜装置の後段に紫外線酸化装置およびイオン交換装置とを有する回収処理水供給装置。
【請求項１０】
複数の水処理装置を組み合わせて水処理を行う純水製造装置が、第１の被処理水から純水を製造し、
少なくとも逆浸透膜装置およびイオン交換装置のいずれかを備えた回収処理水製造装置が、第２の被処理水から回収処理水を製造し、
前記回収処理水の水質を取得し、
前記取得した水質に基づいて、前記回収処理水を供給する水処理装置を決定し、
前記回収処理水製造装置が製造した前記回収処理水を前記複数の水処理装置に供給できるように該複数の水処理装置の一部またはすべて水処理装置と接続された供給ラインを介して、前記決定した水処理装置に前記回収処理水を供給する純水製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、純水製造システム、回収処理水供給装置および純水製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
近年、超純水製造設備に用いられる原水の枯渇が問題視されている。そこで、超純水製造装置で製造され、ユースポイントで利用された水を回収処理して、回収処理された水を超純水製造装置に供給する技術が考えられている（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２０２５８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような技術は、超純水製造設備で製造されてユースポイントで使用された水を純水製造装置が再利用するものである。そのため、ユースポイントからの排水の水質が最も悪い場合を考慮した純水製造装置が必要となってしまう。これにより、純水製造装置の構築や設置にコストや手間がかかってしまうという問題点がある。
【０００５】
本発明の目的は、超純水の製造を容易に継続して行うことができる超純水製造システム、回収水処理装置および超純水製造方法を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の純水製造システムは、
複数の水処理装置を組み合わせて水処理が行われ、第１の被処理水から純水を製造する純水製造装置と、
少なくとも逆浸透膜装置およびイオン交換装置のいずれかを備え、第２の被処理水から回収処理水を製造する回収処理水製造装置と、
前記回収処理水製造装置が製造した前記回収処理水を前記複数の水処理装置に供給できるように該複数の水処理装置の一部またはすべて水処理装置それぞれと接続された複数の供給ラインとを有する。
【０００７】
また、本発明の回収処理水供給装置は、
複数の水処理装置を組み合わせて水処理が行われ、第１の被処理水から純水を製造する純水製造装置に供給する回収処理水を第２の被処理水から製造する回収処理水製造装置と、
前記回収処理水製造装置が製造した前記回収処理水を前記複数の水処理装置に供給できるように該複数の水処理装置の一部またはすべて水処理装置それぞれと接続された複数の供給ラインと、
前記回収処理水の水質を取得する水質取得部と、
前記水質取得部が取得した水質に基づいて、前記回収処理水を供給する水処理装置を決定する供給先決定部と、
前記供給先決定部が決定した水処理装置に前記供給ラインを介して前記回収処理水を供給する制御部とを有し、
前記回収処理水製造装置は、少なくとも逆浸透膜装置およびイオン交換装置のいずれかを備える。
【０００８】
また、本発明の純水製製造方法は、
複数の水処理装置を組み合わせて水処理を行う純水製造装置が、第１の被処理水から純水を製造し、
少なくとも逆浸透膜装置およびイオン交換装置のいずれかを備えた回収処理水製造装置が、第２の被処理水から回収処理水を製造し、
前記回収処理水の水質を取得し、
前記取得した水質に基づいて、前記回収処理水を供給する水処理装置を決定し、
前記回収処理水製造装置が製造した前記回収処理水を前記複数の水処理装置に供給できるように該複数の水処理装置の一部またはすべて水処理装置と接続された供給ラインを介して、前記決定した水処理装置に前記回収処理水を供給する。
【発明の効果】
【０００９】
本発明においては、超純水の製造を容易に継続して行うことができる。
【図面の簡単な説明】
【００１０】
本発明の純水製造システムの第１の実施の形態を示す図である。

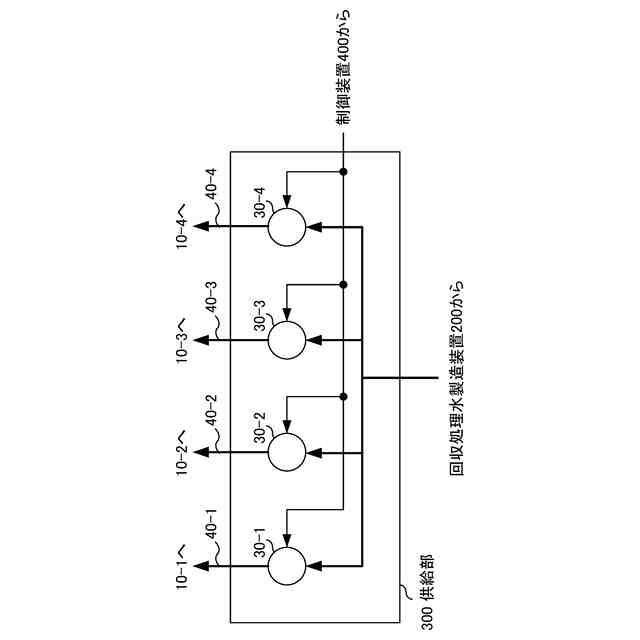

図１に示した供給部の内部構成の一例を示す図である。

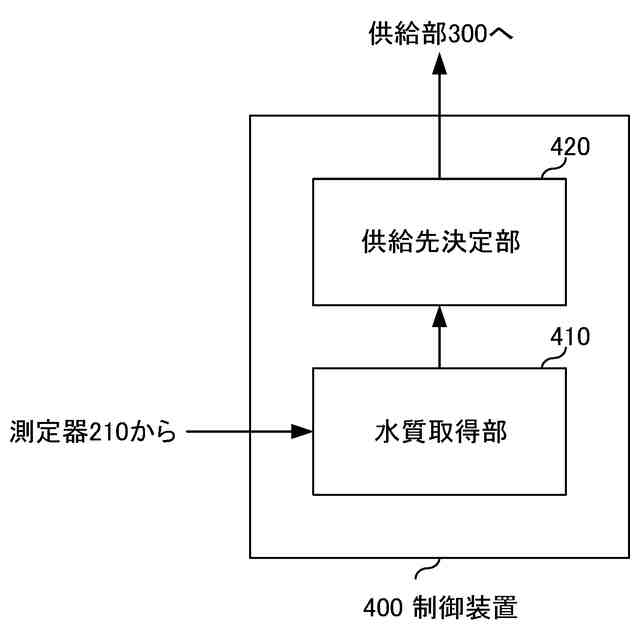

図１に示した制御装置に具備された構成要素の一例を示す図である。

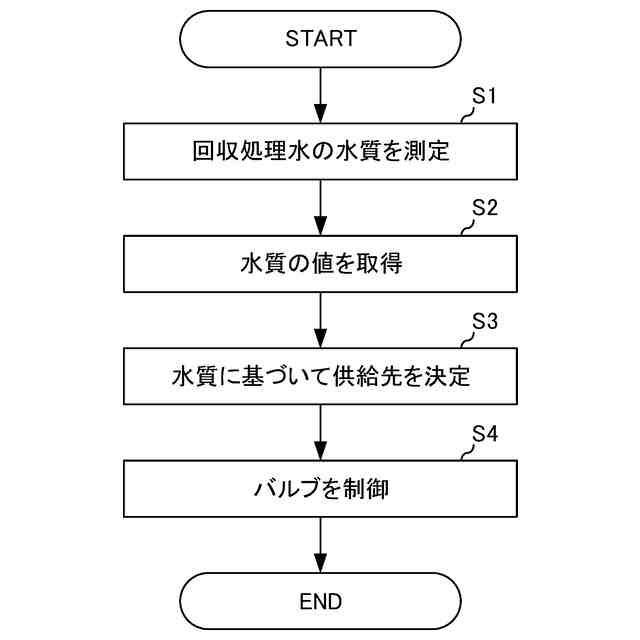

図１に示した純水製造システムにおける純水製造方法の一例を説明するためのフローチャートである。
本発明の純水製造システムの第２の実施の形態を示す図である。
図５に示した制御装置に具備された構成要素の一例を示す図である。
図５に示した純水製造システムにおける純水製造方法の一例を説明するためのフローチャートである。
本発明の純水製造システムの第３の実施の形態を示す図である。

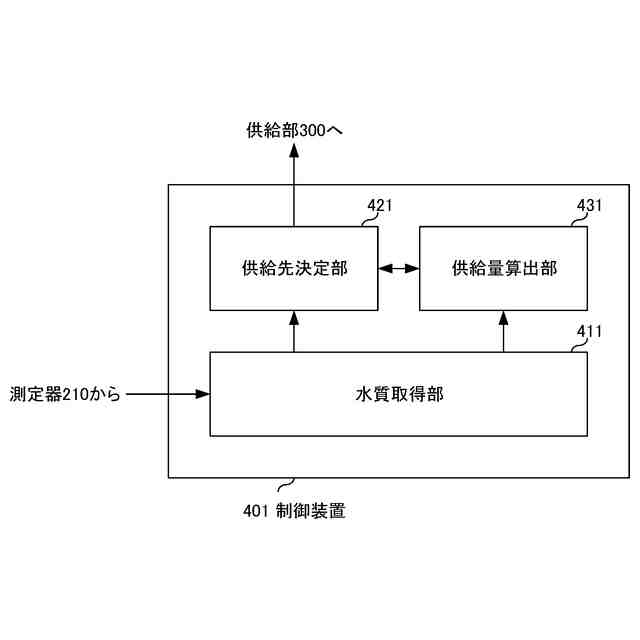

図８に示した制御装置に具備された構成要素の一例を示す図である。

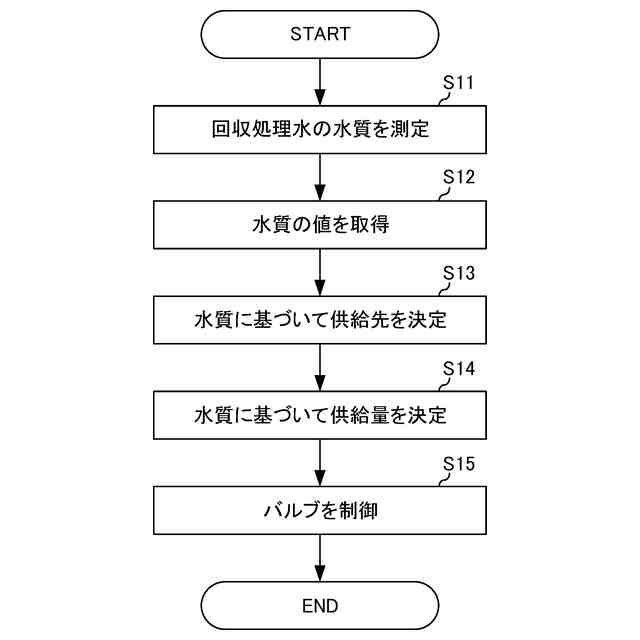

図８に示した純水製造システムにおける純水製造方法の一例を説明するためのフローチャートである。

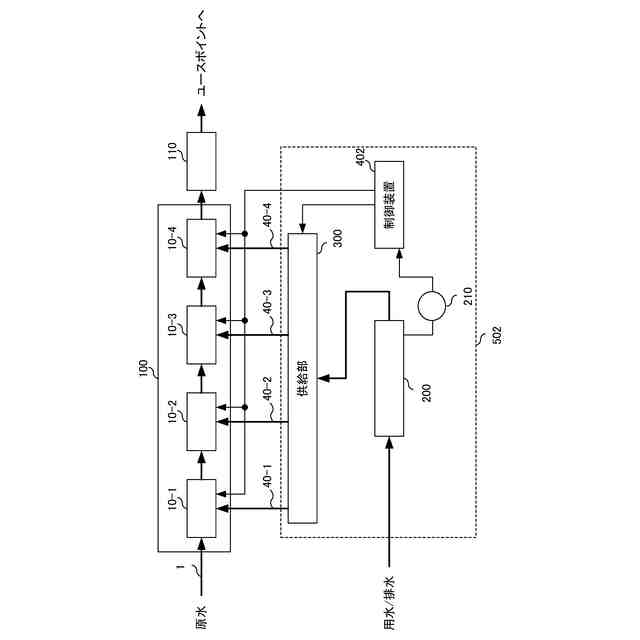

本発明の純水製造システムの第４の実施の形態を示す図である。

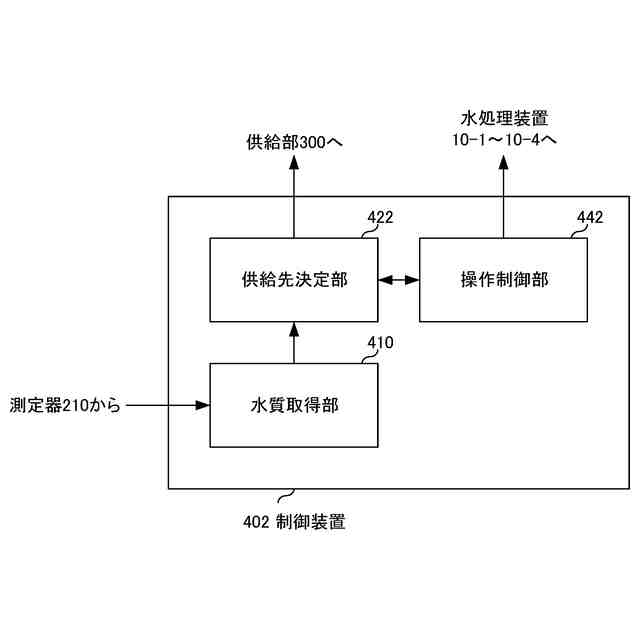

図１１に示した制御装置に具備された構成要素の一例を示す図である。
図１１に示した純水製造システムにおける純水製造方法の一例を説明するためのフローチャートである。
本発明の純水製造システムの適用例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
