発明の名称コネクタ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/6585 20110101AFI20251203BHJP(基本的電気素子)
要約【課題】隣り合う内導体間における電磁ノイズの悪影響を抑制し得る。
【解決手段】コネクタ1は、複数対の差動通信用の大型内導体70及び小型内導体170と、各対の大型内導体70及び小型内導体170がそれぞれ組み付けられる複数の大型誘電体60及び小型誘電体160と、複数の大型誘電体60及び小型誘電体160を収容する外導体30と、を備えている。大型誘電体60に組み付けられる一方の対の大型内導体70の第2接続部72と、この大型誘電体60に隣り合う小型誘電体160に組み付けられる他方の対の小型内導体170の第2接続部172との間に配される導電性の遮蔽部材80が設けられている。遮蔽部材80は、回路基板100のグランド回路104に接触している。
【選択図】図9
特許請求の範囲【請求項１】
複数対の差動通信用の内導体と、
各対の前記内導体がそれぞれ組み付けられる複数の誘電体と、
複数の前記誘電体を収容する外導体と、
を備え、
前記外導体は、各対の前記内導体の一部を収容する複数の収容室を有し、
前記内導体は、
前記収容室内に収容されて相手側内導体に接続される第１接続部と、
前記収容室の外部に露出して回路基板に接続される第２接続部と、
を有し、
一つの前記誘電体に組み付けられる一方の対の前記内導体の前記第２接続部と、前記一つの前記誘電体に隣り合う他の前記誘電体に組み付けられる他方の対の前記内導体の前記第２接続部との間に配される導電性の遮蔽部材が設けられ、
前記遮蔽部材は、前記回路基板のグランド回路に接触しているコネクタ。
続きを表示（約 720 文字）【請求項２】
前記遮蔽部材は、板部を有し、
前記板部の全幅が前記回路基板に接している請求項１に記載のコネクタ。
【請求項３】
前記板部は、前記回路基板に面当たりしている請求項２に記載のコネクタ。
【請求項４】
前記遮蔽部材は、前記一方の対の前記第２接続部において前記一つの前記誘電体に収容される部分の全体と、前記他方の対の前記第２接続部において前記他の前記誘電体に収容される部分の全体との間に配されている請求項１から請求項３のいずれか一項に記載のコネクタ。
【請求項５】
前記収容室の少なくとも一部は、隔壁によって仕切られており、
前記遮蔽部材は、前記隔壁に接触している請求項１から請求項３のいずれか一項に記載のコネクタ。
【請求項６】
前記外導体は、前記隔壁に形成されたスリットを有し、
前記遮蔽部材の一部が前記スリット内に圧入されている請求項５に記載のコネクタ。
【請求項７】
前記遮蔽部材は、
前記スリット内に挿入される第２板部と、
前記第２板部から突出する突起と、
を有し、
前記突起は、前記スリットの内面に接触する請求項６に記載のコネクタ。
【請求項８】
前記遮蔽部材は、前記第２板部の一方の板面から突出する第１突起、及び前記第２板部の他方の板面から突出する第２突起を有し、
前記第１突起及び前記第２突起は、前記第２板部の板面に平行な方向において交互に並んでおり、
前記第１突起及び前記第２突起は、前記スリットの内面に接触する請求項７に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
複数の内導体を備えるコネクタにおいて、内導体間におけるクロストークを抑制することが求められている。例えば、特許文献１に開示されるコネクタは、外導体と、外導体内に収容される複数の誘電体と、各誘電体に装着される内導体と、外導体内において隣合う誘電体の間に配置される遮蔽部材と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１８１７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のコネクタの構成では、上下方向で隣り合う内導体間において、回路基板と遮蔽部材との間に隙間が存在している。そのため、内導体間において電磁ノイズの悪影響の抑制が十分ではなく、内導体間でクロストーク等の電磁気的な干渉が生じるおそれがあった。
本開示のコネクタは、上記のような事情に基づいて完成されたものであって、隣り合う内導体間における電磁ノイズの悪影響を抑制し得るコネクタを提供することを目的とする
【課題を解決するための手段】
【０００５】
本開示のコネクタは、
複数対の差動通信用の内導体と、
各対の前記内導体がそれぞれ組み付けられる複数の誘電体と、
複数の前記誘電体を収容する外導体と、
を備え、
前記外導体は、各対の前記内導体の一部を収容する複数の収容室を有し、
前記内導体は、
前記収容室内に収容されて相手側内導体に接続される第１接続部と、
前記収容室の外部に露出して回路基板に接続される第２接続部と、
を有し、
一つの前記誘電体に組み付けられる一方の対の前記内導体の前記第２接続部と、前記一つの前記誘電体に隣り合う他の前記誘電体に組み付けられる他方の対の前記内導体の前記第２接続部との間に配される導電性の遮蔽部材が設けられ、
前記遮蔽部材は、前記回路基板のグランド回路に接触している。
【発明の効果】
【０００６】
本開示によれば、隣り合う内導体間における電磁ノイズの悪影響を抑制し得るコネクタを実現できる。
【図面の簡単な説明】
【０００７】
図１は、実施例１のコネクタの斜視図である
図２は、図１のコネクタの前方側から見た分解斜視図である。
図３は、図１のコネクタの後方側から見た分解斜視図である。
図４は、図２及び図３の遮蔽部材の後方側から見た分解斜視図である。

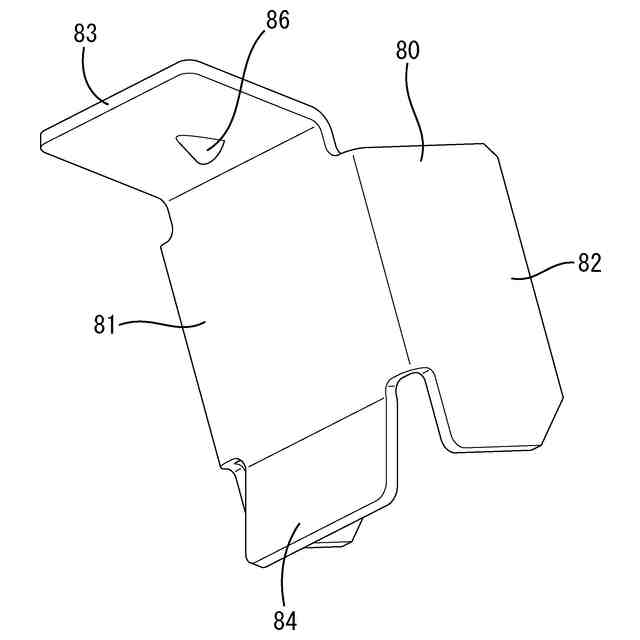

図５は、図２及び図３の遮蔽部材の前方側から見た分解斜視図である。
図６は、図１の大型端子モジュールの前方側から見た斜視図である。
図７は、図１のコネクタの背面図である。
図８は、図１のコネクタの底面図である。
図９は、図７のＡ－Ａ断面を示す断面図である。
図１０は、実施例２の遮蔽部材の後方側から見た斜視図である。
図１１は、図１０の遮蔽部材が外導体に組み付けられた状態における一部断面で示す斜視図である。
図１２は、実施例３のコネクタの左側から見た側断面図である。
図１３は、実施例３の遮蔽部材の後方側から見た斜視図である。
図１４は、図１３の遮蔽部材が外導体に組み付けられた状態における一部断面で示す斜視図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施形態を列記して説明する。
（１）複数対の差動通信用の内導体と、
各対の前記内導体がそれぞれ組み付けられる複数の誘電体と、
複数の前記誘電体を収容する外導体と、
を備え、
前記外導体は、各対の前記内導体の一部を収容する複数の収容室を有し、
前記内導体は、
前記収容室内に収容されて相手側内導体に接続される第１接続部と、
前記収容室の外部に露出して回路基板に接続される第２接続部と、
を有し、
一つの前記誘電体に組み付けられる一方の対の前記内導体の前記第２接続部と、前記一つの前記誘電体に隣り合う他の前記誘電体に組み付けられる他方の対の前記内導体の前記第２接続部との間に配される導電性の遮蔽部材が設けられ、
前記遮蔽部材は、前記回路基板のグランド回路に接触しているコネクタ。
【０００９】
（１）のコネクタは、隣り合う２対の内導体の第２接続部の間に遮蔽部材が配されるため、隣り合う２対の内導体の第２接続部の間における電磁ノイズの悪影響を抑制できる。その上で、遮蔽部材が回路基板のグランド回路に接触しているため、遮蔽部材を流れる電流を回路基板に逃がすことができる。したがって、コネクタは、隣り合う内導体間における電磁ノイズの悪影響を抑制できる。
【００１０】
（２）前記遮蔽部材は、板部を有し、
前記板部の全幅が前記回路基板に接して前記板部と前記回路基板との間の隙間を塞いでいる（１）に記載のコネクタ。
