TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
10個以上の画像は省略されています。
公開番号
2025179028
公報種別
公開特許公報(A)
公開日
2025-12-09
出願番号
2025085713
出願日
2025-05-22
発明の名称
球状銀粉及び球状銀粉の製造方法、並びに導電性ペースト
出願人
DOWAエレクトロニクス株式会社
代理人
個人
,
個人
主分類
B22F
1/00 20220101AFI20251202BHJP(鋳造;粉末冶金)
要約
【課題】導電性ペーストに優れた低温焼結性を付与可能な球状銀粉の提供。

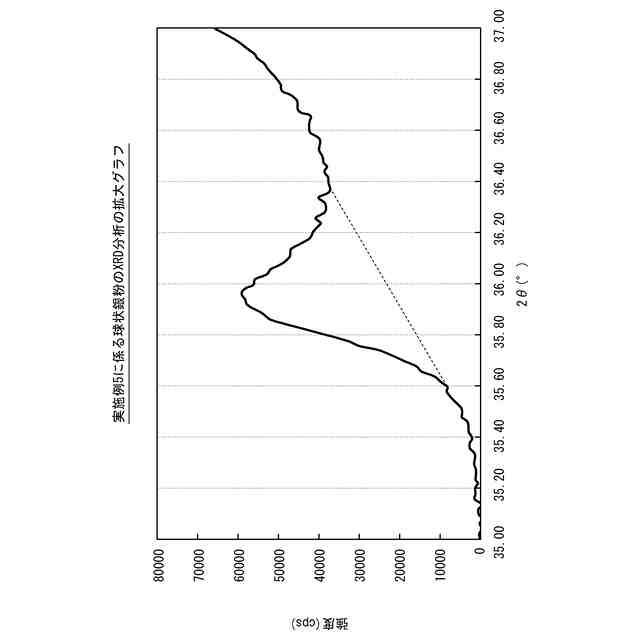

【解決手段】本発明は、XRD分析において、立方晶Agピーク及び六方晶Agピークを有し、前記立方晶Agピークの強度に対する前記六方晶Agピークの強度の比率が0.5%以上である、球状銀粉である。
【選択図】なし
特許請求の範囲
【請求項1】
XRD分析において、立方晶Agピーク及び六方晶Agピークを有し、
前記立方晶Agピークの強度に対する前記六方晶Agピークの強度の比率が0.5%以上である、球状銀粉。
続きを表示(約 950 文字)
【請求項2】

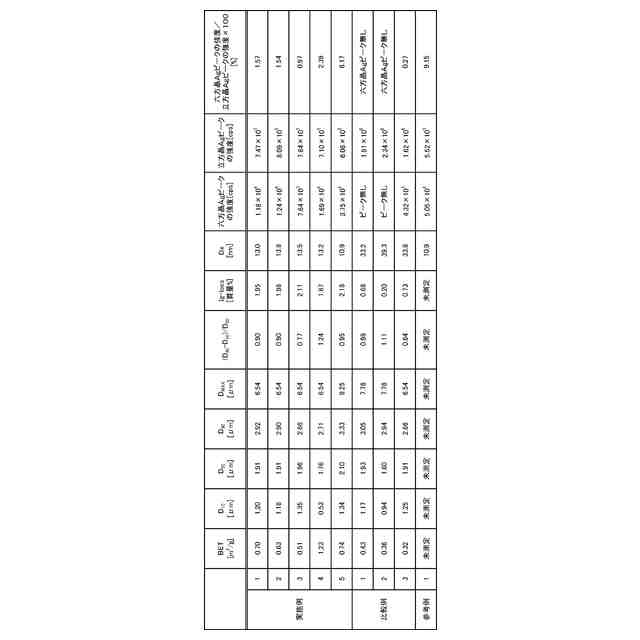

結晶子径が28nm以下である、請求項1に記載の球状銀粉。
【請求項3】
BET比表面積が0.1m
2
/g以上1.8m
2
/g以下である、請求項1に記載の球状銀粉。
【請求項4】
レーザー回折法による体積基準の累積10%粒子径D
10
、累積50%粒子径D
50
、及び累積90%粒子径D
90
が、以下式(1):
0.5≦(D
90
-D
10
)/D
50
≦2.5・・・(1)
の関係を満たす、請求項1に記載の球状銀粉。
【請求項5】
レーザー回折法による体積基準の累積50%粒子径D
50
が0.5μm以上6μm以下である、請求項1に記載の球状銀粉。
【請求項6】
レーザー回折法による体積基準の累積100%粒子径D
MAX
が、15μm以下である、請求項1に記載の球状銀粉。
【請求項7】
請求項1に記載の球状銀粉の製造方法であって、

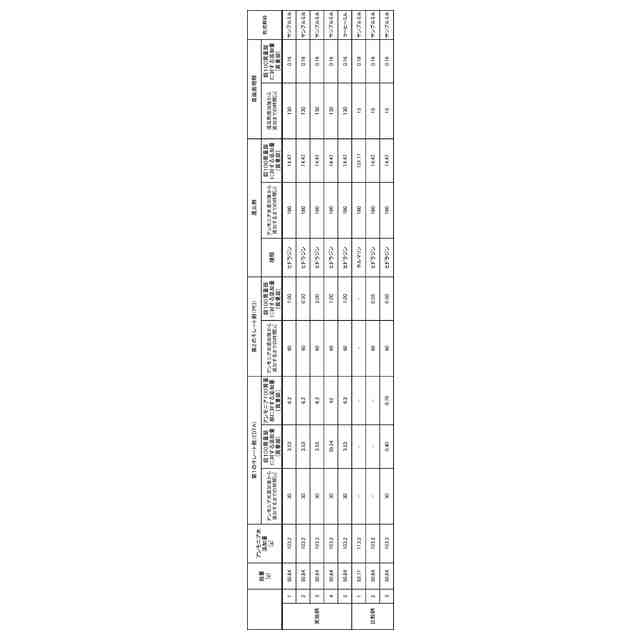

銀含有水溶液にアンモニアと、エチレンジアミン四酢酸からなる第1のキレート剤とを添加して、銀錯体水溶液を得る、銀錯体形成工程と、
前記銀錯体水溶液に還元剤を添加して、銀粒子を還元析出させる、還元工程と、を含み、
前記第1のキレート剤の添加量が、前記銀含有水溶液中の銀100質量部に対して3質量部以上40質量部以下である、球状銀粉の製造方法。
【請求項8】
前記銀含有水溶液又は前記銀錯体水溶液に、ポリマーからなる第2のキレート剤を更に添加する、請求項7に記載の球状銀粉の製造方法。
【請求項9】
前記第2のキレート剤の添加量が、前記銀含有水溶液中の銀100質量部に対して0.1質量部以上である、請求項8に記載の球状銀粉の製造方法。
【請求項10】
前記還元工程後の析出した銀粒子を含むスラリーに、表面処理剤を添加する、請求項7~9の何れかに記載の球状銀粉の製造方法。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、球状銀粉及び球状銀粉の製造方法、並びに導電性ペーストに関する。
続きを表示(約 1,000 文字)
【背景技術】
【0002】
導電性金属粉末を含む導電性ペーストを、フィルム、基板、電子部品等の基材に塗布又は印刷し、加熱して乾燥硬化や焼成させることにより、電極や電気配線等の導電膜を形成するという方法は、従来から広く用いられている。しかしながら、近年の電子機器の高性能化に伴い、導電性ペーストを用いて形成される導電膜には、より低抵抗であることが要求され、その要求は年々厳しくなっている。
【0003】
上記要求に対して、例えば、特許文献1には、導電性ペーストとして用いた場合に従来に比べて体積抵抗率の小さい銀粉として、見かけ密度が8.2g/cm
3
以上9.2g/cm
3
以下であり、銀粒子の粒子断面における外周線の線長と粒子断面の外周に外接する線の線長との比が、1.1以上1.4以下である銀粉が提案されている。
【先行技術文献】
【特許文献】
【0004】
国際公開第2023/054405号
【発明の概要】
【発明が解決しようとする課題】
【0005】

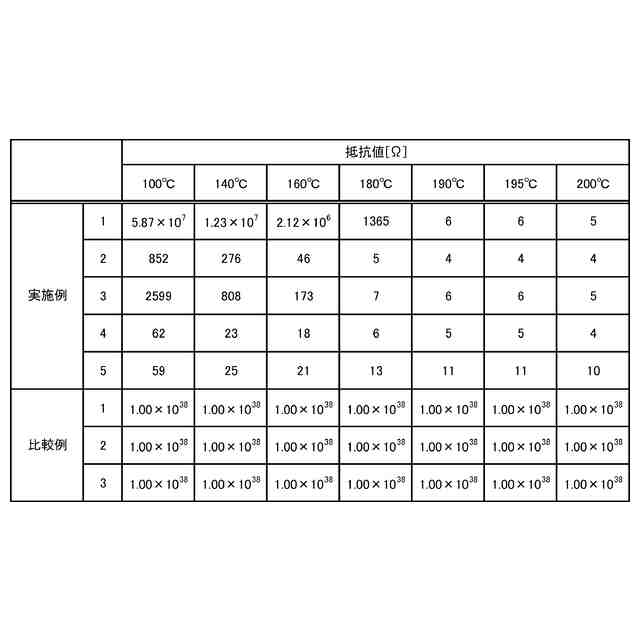

近年では、導電膜の抵抗値を低くすることに加え、基材等の損傷を低減するために導電性ペーストの焼結を低温(例えば、200℃以下)で行うことが望まれている。
【0006】
そこで、本発明は、導電性ペーストに優れた低温焼結性を付与可能な球状銀粉を提供することを目的とする。
また、本発明は、導電性ペーストに優れた低温焼結性を付与可能な球状銀粉の製造方法を提供することを目的とする。
また、本発明は、低温焼結性に優れる導電性ペーストを提供することを目的とする。
【課題を解決するための手段】
【0007】
本発明者は、上述の課題を解決するために鋭意研究を重ねた結果、以下に述べる本発明を完成させた。
【0008】
即ち、上述の課題を解決するための本発明の要旨構成は以下の通りである。
【0009】
[1]XRD分析において、立方晶Agピーク及び六方晶Agピークを有し、
前記立方晶Agピークの強度に対する前記六方晶Agピークの強度の比率が0.5%以上である、球状銀粉。
【0010】
[2]結晶子径が28nm以下である、[1]に記載の球状銀粉。
(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
関連特許
個人
鋼の連続鋳造用鋳型
3か月前
個人
ピストンの低圧鋳造金型
7か月前
友鉄工業株式会社
錫プレート成形方法
2か月前
トヨタ自動車株式会社
押湯入子
3か月前
芝浦機械株式会社
成形システム
1か月前
大阪硅曹株式会社
無機中子用水性塗型剤
3か月前
日本製鉄株式会社
モールドパウダー
2か月前
株式会社プロテリアル
合金粉末の製造方法
8か月前
トヨタ自動車株式会社
中子の製造方法
4か月前
芝浦機械株式会社
射出装置及び成形機
3か月前
山石金属株式会社
ガスアトマイズ装置
3か月前
山石金属株式会社
ガスアトマイズ装置
3か月前
株式会社キャステム
鋳造品の製造方法
7か月前
トヨタ自動車株式会社
鋳バリ抑制方法
8か月前
トヨタ自動車株式会社
中子の製造方法
5か月前
山石金属株式会社
アルミニウム含有粒子
2か月前
トヨタ自動車株式会社
突き折り棒
7か月前
旭有機材株式会社
鋳型の製造方法
4か月前
トヨタ自動車株式会社
ケースの製造方法
6か月前
株式会社日本触媒
窒素被覆金属粒子の製造方法
5か月前
トヨタ自動車株式会社
鋳物砂の再生方法
5か月前
山石金属株式会社
アルミニウム含有粒子
2か月前
芝浦機械株式会社
溶解保持炉
1か月前
株式会社プロテリアル
金属付加製造物の製造方法
3か月前
芝浦機械株式会社
局部変圧装置及び成形機
1か月前
JFEミネラル株式会社
Ni合金粉
2か月前
トヨタ自動車株式会社
金型冷却構造
7か月前
愛知製鋼株式会社
継ぎ目なし管の製造方法
3か月前
福田金属箔粉工業株式会社
Cu系粉末
5か月前
日本製鉄株式会社
Al脱酸鋼の連続鋳造方法
7か月前
株式会社豊田中央研究所
積層造形装置
6か月前
住友金属鉱山株式会社
金粉の製造方法
2か月前
株式会社神戸製鋼所
炭素-銅含有粉末
7か月前
日本製鉄株式会社
Cu含有鋼の連続鋳造方法
13日前
日立Astemo株式会社
成形装置
8か月前
ポーライト株式会社
焼結部品の製造方法
5か月前
続きを見る
他の特許を見る
