公開番号2025178420
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025164747,2021018688
出願日2025-09-30,2021-02-09
発明の名称車両用表示装置
出願人ダイハツ工業株式会社
代理人個人
主分類B60K 35/22 20240101AFI20251128BHJP(車両一般)
要約【課題】本発明は、コストを抑制しつつ道路標識など所定の情報の表示を可能とし、運転者に注意喚起を行うことができる車両用表示装置の提供を目的とした。

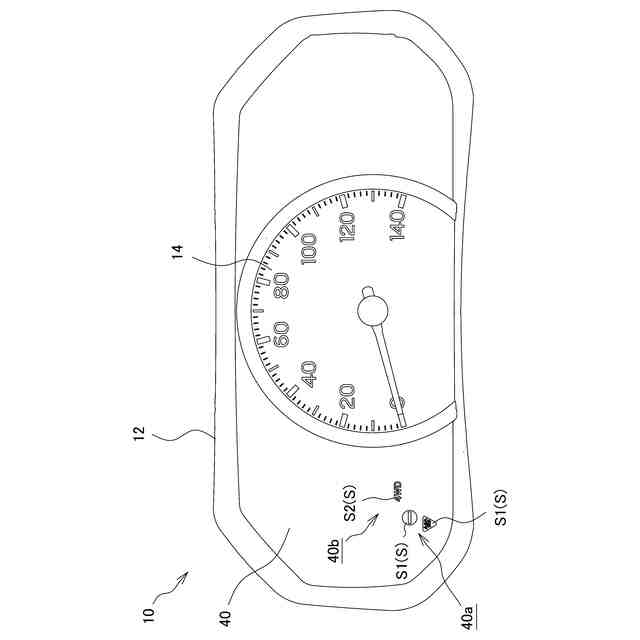

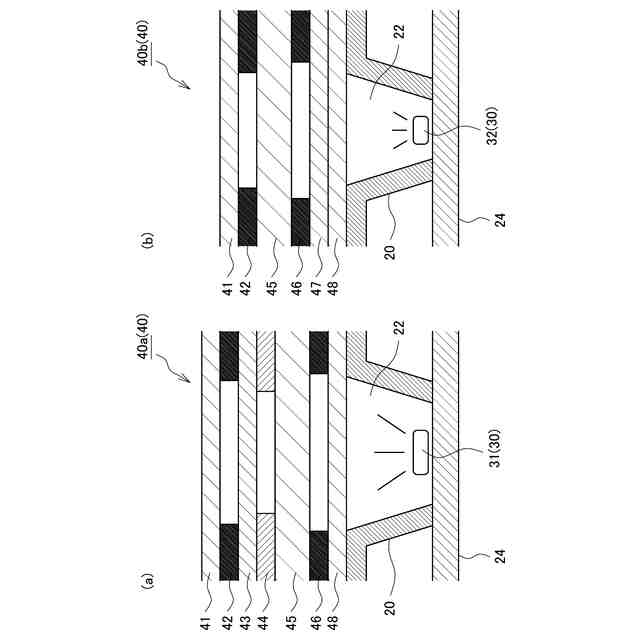

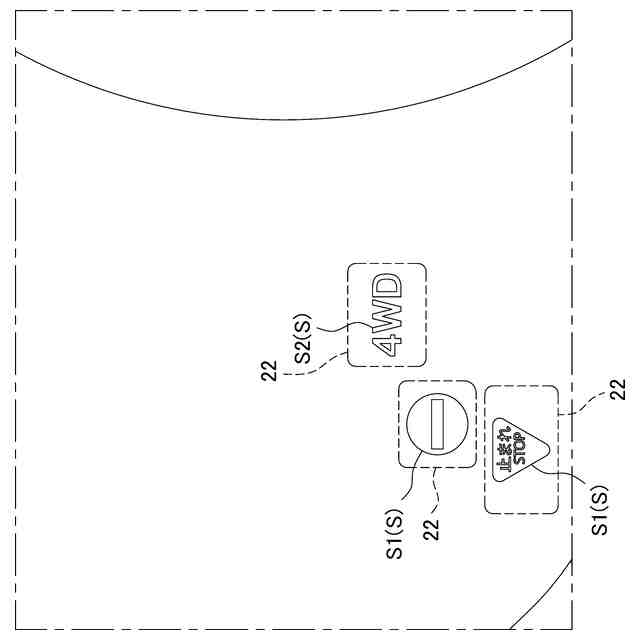

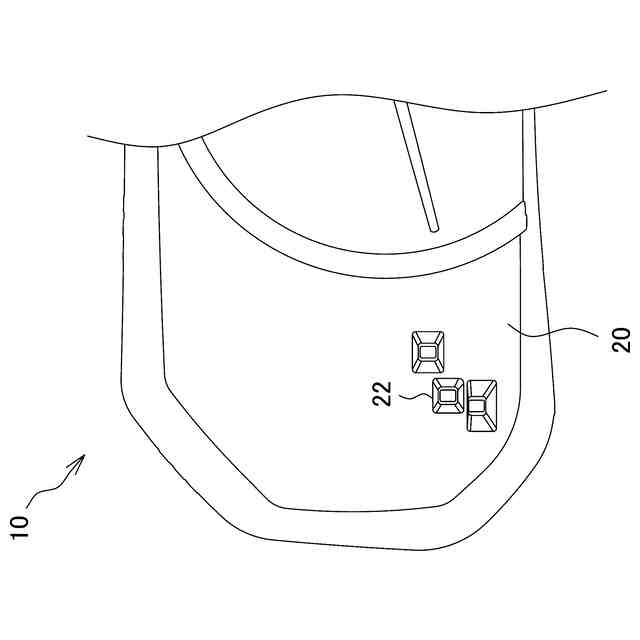

【解決手段】本発明の車両用表示装置10は、所定の情報を視覚的に示すシンボルSが複数設けられた表示盤40と、シンボルSを点灯させる光源30と、を有し、表示盤40には、複数の層が形成されており、複数のシンボルSのうち所定の情報を示すシンボルSを第一シンボルS1とし、表示盤40の領域のうち第一シンボルS1が設けられた領域を第一領域40aとした場合、第一領域40aには、第一シンボルSの少なくとも一部を所定の色で表示させるための有色層44が設けられていることを特徴とする。

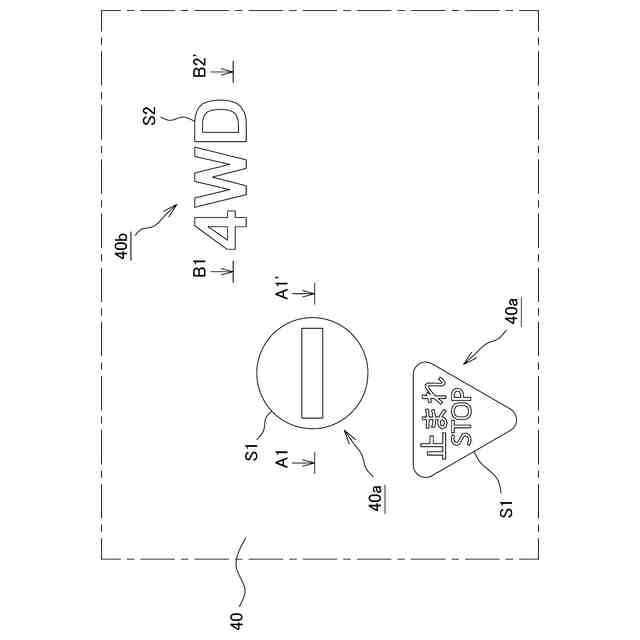

【選択図】図5

特許請求の範囲【請求項１】
所定の情報を視覚的に示すシンボルが複数設けられた表示盤と、
前記シンボルを点灯させる光源と、を有し
前記表示盤には、複数の層が形成されており、
複数の前記シンボルのうち所定の情報を示す前記シンボルを第一シンボルとし、前記表示盤の領域のうち前記第一シンボルが設けられた領域を第一領域とした場合、
前記第一領域には、前記第一シンボルの少なくとも一部を所定の色で表示させるための有色層が設けられており、

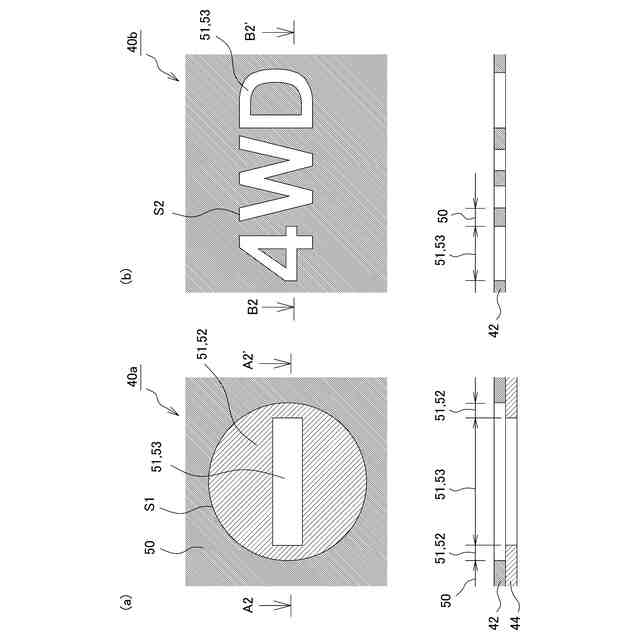

前記表示盤は、前記シンボルの輪郭を形成する第一遮光層と、前記光源の光をほとんど透過しない第二遮光層とを有し、前記第一遮光層と前記第二遮光層とが積層されたものであることを特徴とする、車両用表示装置。
続きを表示（約 990 文字）【請求項２】
所定の情報を視覚的に示すシンボルが複数設けられた表示盤と、
前記シンボルを点灯させる光源と、を有し
前記表示盤には、複数の層が形成されており、
複数の前記シンボルのうち所定の情報を示す前記シンボルを第一シンボルとし、前記表示盤の領域のうち前記第一シンボルが設けられた領域を第一領域とした場合、
前記第一領域には、前記第一シンボルの少なくとも一部を所定の色で表示させるための有色層が設けられており、
前記表示盤は、前記シンボルの輪郭を形成する第一遮光層と、前記光源の光をほとんど透過しない第二遮光層とを有し、前記第一遮光層と前記第二遮光層とが積層されており、
前記第一領域には、前記光源の消灯時に前記シンボルを視認困難にする目隠し層が設けられていることを特徴とする、車両用表示装置。
【請求項３】
前記シンボルのうち、前記第一シンボル以外の前記シンボルであって車両の状態に関する情報を示す前記シンボルを第二シンボルとし、
前記第一シンボルに対して設けられた前記光源を第一光源とし、前記第二シンボルに対して設けられた前記光源を第二光源とした場合、
前記第一光源は、前記第二光源よりも輝度が高いことを特徴とする、請求項１又は２に記載の車両用表示装置。
【請求項４】
道路に関する情報を取得するカメラが設けられた車両に用いられるものであって、
所定の情報を視覚的に示すシンボルが複数設けられた表示盤と、
前記シンボルを点灯させる光源と、を有し
前記表示盤には、複数の層が形成されており、
複数の前記シンボルのうち所定の情報を示す前記シンボルを第一シンボルとし、前記表示盤の領域のうち前記第一シンボルが設けられた領域を第一領域とした場合、
前記第一領域には、前記第一シンボルの少なくとも一部を所定の色で表示させるための有色層が設けられており、
前記表示盤は、前記シンボルの輪郭を形成する第一遮光層と、前記光源の光をほとんど透過しない第二遮光層とを有し、前記第一遮光層と前記第二遮光層とが積層されたものであり、
前記第一シンボルが、前記カメラが取得した情報に関するものであることを特徴とする、車両用表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、所定の情報を表示させる表示装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
車両には、車速やエンジン回転数などの走行情報を表示するための表示装置が搭載されている。表示装置（メータ）には、従来からあるアナログ機械式のものと、液晶ディスプレイなどの画像表示装置に画像としてメータなどを表示させるものとがある。
【０００３】
また、近年では、カメラで認識した情報（道路標識など車両外環境に関する情報）を認識して、その認識した情報を液晶ディスプレイに表示する表示装置が提供されている。例えば、下記特許文献１には、カメラが認識した道路標識をディスプレイに表示することができる標識表示装置が開示されている。特許文献１の標識表示装置では、ディスプレイに道路標識を表示させることで、運転者に道路標識などに関する注意喚起を行い、車両の安全運転を支援することができるとされている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１９７８６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されている技術のように、ＡＳＶ（ＡｄｖａｎｃｅｄＳａｆｅｔｙＶｅｈｉｃｌｅ）と呼ばれる先進安全運転自動車では、カメラから取得した標識などの情報をＣＡＮ通信で受信し、ＴＦＴ（ＴｈｉｎＦｉｌｍＴｒａｎｓｉｓｔｏｒ）液晶を備えるメータ（ＴＦＴメータ）に表示されている。
【０００６】
ここで、ステレオカメラＥＣＵ（ステレオカメラとそのＥＣＵとが一体化した装置）は標準装備となりつつあり、カメラが認識した情報に関する信号を受信可能となっている。しかしながら、ＴＦＴ液晶付きの表示装置（ＴＦＴメータ）は高価であり、一部グレードの車両のみで採用されている。そのため、カメラが認識した情報（道路標識などの情報）は、ＴＦＴメータを搭載する車両でしか表示することができなかった。
【０００７】
すなわち、従来の技術では、ＴＦＴ液晶を備えないメータを搭載している廉価グレードの車両では、道路標識などの信号を受信しているにも関わらず、これらの情報の表示ができなかった。その一方、高齢者や初心者の乗る機会がある全てのグレードの車両で、標識表示などの表示を行いたいという要望が高くなっている。
【０００８】
そこで本発明は、コストを抑制しつつ道路標識など所定の情報の表示を可能とし、運転者に注意喚起を行うことができる車両用表示装置の提供を目的とした。
【課題を解決するための手段】
【０００９】
上述の課題について本発明の発明者らは、ＴＦＴ液晶を備えないメータ（アナログ機械式のメータ）に対して、道路標識などの表示を追加することを検討した。ここで、一時停止や進入禁止など所定の表示（シンボル）は、白色と所定色（例えば赤色）など白色を含む複数の色が用いられている。
【００１０】

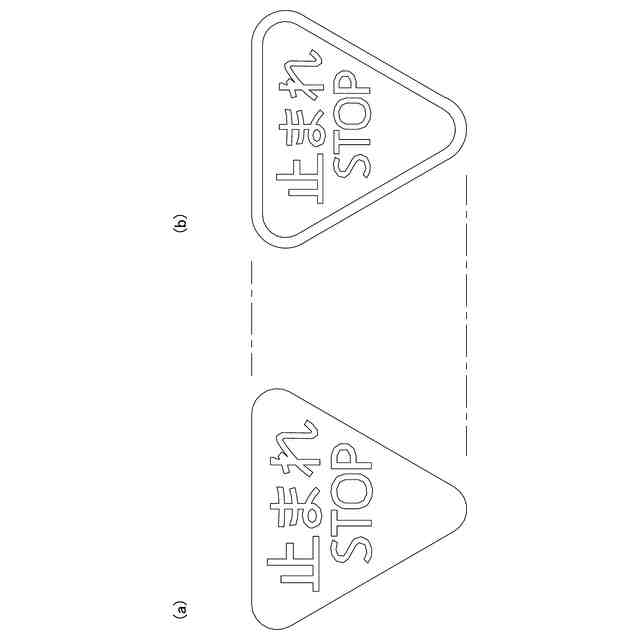

例えば「一時停止」の表示では、赤色の逆三角形の図形の中に「ＳＴＯＰ」という文字と「止まれ」という文字とが白色で表示されている。また、このような道路標識などのシンボルでは、例えば文字部分を黒表示にするなど、従来のアナログ式の表示装置のように単色表示（ＬＥＤの発光色による単色）で表そうとすると、運転者が認識するイメージから離れ、結果として認識性が低下するおそれがある。
（【００１１】以降は省略されています）
