特許ウォッチ

公開番号2025178169
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025083139
出願日2025-05-19
発明の名称液体クロマトグラフィシステム用の電気化学的耐食性コネクタ
出願人サーモフィニガンエルエルシー,Thermo Finnigan LLC
代理人弁理士法人ITOH
主分類G01N 30/26 20060101AFI20251128BHJP(測定;試験)
要約【課題】液体クロマトグラフィシステム用の電気化学的耐食性コネクタを提供する。
【解決手段】コネクタは、第1の導管及び第2の導管を流体的に結合して、中を通って液体クロマトグラフィ用の移動相が流れることを可能にするように構成される。コネクタは、導電性接合部が電源と電気的に接続されたときに、移動相にエレクトロスプレー電圧を提供するための、導電性接合部を含む。導電性接合部は、移動相とインターフェースし、第1の導管の遠位端と流体的に封止する第1の封止面を有する第1のレセプタクルと、移動相とインターフェースし、第2の導管の近位端と流体的に封止する第2の封止面を有する第2のレセプタクルと、第1のレセプタクルから第2のレセプタクルまで延在する貫通孔と、を含む。第1の封止面及び第2の封止面は各々、電気化学的耐食性材料を含む。
【選択図】図6B

特許請求の範囲【請求項１】
第１の導管及び第２の導管を流体的に結合して、前記第１の導管及び前記第２の導管を通って液体クロマトグラフィ用の移動相が流れるのを可能にするように構成されたコネクタであって、前記コネクタが、導電性接合部であって、前記導電性接合部が電源と電気的に接続されたときに、前記移動相にエレクトロスプレー電圧を提供するための、導電性接合部を備え、前記導電性接合部が、
前記第１の導管の遠位端を受容するための第１のレセプタクルであって、前記移動相とインターフェースし、前記第１の導管の前記遠位端と流体的に封止する第１の封止面を備える、第１のレセプタクルと、
前記第２の導管の近位端を受容するための第２のレセプタクルであって、前記移動相とインターフェースし、前記第２の導管の前記近位端と流体的に封止する第２の封止面を備える、第２のレセプタクルと、
前記第１のレセプタクルから前記第２のレセプタクルまで延在する貫通孔と、を備え、
前記第１の封止面及び前記第２の封止面が各々、電気化学的耐食性材料を含む、コネクタ。
続きを表示（約 630 文字）【請求項２】
前記電気化学的耐食性材料が、標準水素電極（ＳＨＥ）の還元電位よりも大きい標準還元電位を有する、請求項１に記載のコネクタ。
【請求項３】
前記電気化学的耐食性材料が、チタンの標準還元電位よりも大きい標準還元電位を有する、請求項１に記載のコネクタ。
【請求項４】
前記電気化学的耐食性材料が、貴金属を含む、請求項１に記載のコネクタ。
【請求項５】
前記電気化学的耐食性材料が、約２０質量パーセント（２０％）超のニッケルを含む金属合金を含む、請求項１に記載のコネクタ。
【請求項６】
前記電気化学的耐食性材料が、約１質量パーセント（１％）未満の鉄を含む金属合金を含む、請求項１に記載のコネクタ。
【請求項７】
前記電気化学的耐食性材料が、金を含む、請求項１に記載のコネクタ。
【請求項８】
前記電気化学的耐食性材料が、９０４Ｌステンレス鋼を含む、請求項１に記載のコネクタ。
【請求項９】
前記導電性接合部が、第１の材料と、前記第１の封止面及び前記第２の封止面における前記第１の材料上のコーティングを含む第２の材料と、を含み、前記第２の材料が、前記電気化学的耐食性材料を含む、請求項１に記載のコネクタ。
【請求項１０】
前記第１の材料が、チタンを含む、請求項９に記載のコネクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【背景技術】
【０００１】
質量分析計は、質量電荷比（ｍ／ｚ）に基づいて、分子を検出、識別、及び／又は定量化するのに使用することができる機器である。質量分析計は、概して、試料中に含まれる成分からイオンを生成するためのイオン源、イオンのｍ／ｚに基づいてそのイオンを分離するための質量分析器、及び分離されたイオンを検出するためのイオン検出器を含む。質量分析計は、イオン検出器からのデータを使用して、検出されたイオンの各々の相対存在量を、ｍ／ｚの関数として示す質量スペクトルを構築する、コンピュータベースのソフトウェアプラットフォームに接続され得る。イオンのｍ／ｚは、単純な混合物及び複雑な混合物中の分子を検出及び定量化するために使用することができる。
続きを表示（約 3,900 文字）【０００２】
イオン源は、多くの異なる方式で分析物からイオンを生成することができる。従来のエレクトロスプレーイオン化（electrospray ionization、ＥＳＩ）では、液体試料は、質量分析器入口の前に位置決めされた小径キャピラリエミッタを通って流れる。液体試料に高電圧を印加して分析物イオンの形成をもたらすエレクトロスプレーを生成する。質量分析器入口に入る分析物イオンは、次いで、質量分析法によって分析されて、分析物イオンの質量スペクトルを生成する。
【０００３】
いくつかの例では、試料の成分は、イオン化及び質量分析計への導入の前に、液体クロマトグラフィ（liquid chromatography、ＬＣ）などによって分離される。例えば、分析物は、ＬＣカラム上で差別的に保持されるので、ＬＣシステムは、試料中の分析物（例えば、ペプチド）を経時的に分離することができる。質量分析計は、次いで、分析物がＬＣシステムから経時的に溶出するにつれて、一連の質量スペクトルを獲得する。ＬＣは、複雑な試料が質量分析計に直接注入された場合に生じるであろう、イオン化抑制及びスペクトルの複雑さを低減する。したがって、ＬＣの手段を通して、分析物の溶出は、質量分析計への分析物の導入前に、経時的に拡散される。質量分析計によって獲得された質量スペクトルは、試料中の分析物を検出、識別、及び／又は定量化するために使用され得る。
【０００４】
ＬＣシステムは、一般に、粒子状材料（例えば、吸着剤、ゲルなど）などの固定相を含むクロマトグラフィカラムと、試料中の成分を分離するためにクロマトグラフィカラムを通して溶媒（例えば、水、メタノール、アセトニトリルなど）などの移動相を送達するポンプと、を含む。クロマトグラフィカラムの出口は、質量分析計のＥＳＩエミッタと流体的に接続される。
【０００５】
しかしながら、ＥＳＩ法の感度、効率、安定性、及び精度は、ＥＳＩエミッタの長期使用とともに減少する。例えば、ＬＣ－ＭＳシステムへの試料の注入の回数が増加するにつれて、ＥＳＩエミッタの性能は減少する。
【発明の概要】
【０００６】
以下の説明は、本明細書で説明される方法及びシステムの１つ以上の態様の基本的な理解を提供するために、かかる態様の単純化された概要を提示する。本概要は、全ての企図された態様の広範な概観ではなく、全ての態様の主要又は重要な要素を識別することも、任意又は全ての態様の範囲を明確に記述することも意図していない。その唯一の目的は、以下で提示されるより詳細な説明に対する前置きとして、単純化された形態において本明細書で説明される方法及びシステムの１つ以上の態様のいくつかの概念を提示することである。
【０００７】
いくつかの例解的な例では、コネクタは、第１の導管及び第２の導管を流体的に結合して、それらを通って液体クロマトグラフィ用の移動相が流れるのを可能にするように構成され、コネクタは、導電性接合部が電源と電気的に接続されたときに、移動相にエレクトロスプレー電圧を提供するための、導電性接合部を備え、導電性接合部は、第１の導管の遠位端を受容するための第１のレセプタクルであって、移動相とインターフェースし、第１の導管の遠位端と流体的に封止する第１の封止面を備える、第１のレセプタクルと、第２の導管の近位端を受容するための第２のレセプタクルであって、移動相とインターフェースし、第２の導管の近位端と流体的に封止する第２の封止面を備える、第２のレセプタクルと、第１のレセプタクルから第２のレセプタクルまで延在する貫通孔と、を備え、第１の封止面及び第２の封止面は各々、電気化学的耐食性材料を含む。
【０００８】
いくつかの例解的な例では、液体クロマトグラフィ質量分析法によって試料を分析するためのシステムは、第１の導管と、第２の導管と、エレクトロスプレーイオン化（electrospray ionization、ＥＳＩ）エミッタと、第１の導管と第２の導管との間に位置決めされ、第１の導管及び第２の導管と流体的に結合されて、移動相が第１の導管及び第２の導管を通ってＥＳＩエミッタへ流れることを可能にする、コネクタであって、コネクタが、導電性接合部を含み、導電性接合部が、第１の導管の遠位端を受容するための第１のレセプタクルであって、移動相とインターフェースするように構成された第１の封止面を備える、第１のレセプタクルと、第２の導管の近位端を受容するための第２のレセプタクルであって、移動相とインターフェースし、第２の導管の近位端と流体的に封止するように構成された第２の封止面を備える、第２のレセプタクルと、第１のレセプタクルから第２のレセプタクルまで延在する貫通孔と、を備え、第１の封止面及び第２の封止面が各々、電気化学的耐食性材料を含む、コネクタと、導電性接合部と電気的に接続されて、移動相にエレクトロスプレー電圧を提供する電源と、を備える。
【０００９】
いくつかの例解的な例では、第１の導管及び第２の導管を流体的に結合して、それらを通って液体クロマトグラフィ用の移動相が流れるのを可能にするように構成された、コネクタを作製する方法は、導電性接合部が電源と電気的に接続されたときに、移動相にエレクトロスプレー電圧を提供するように構成された、導電性接合部を形成することを含み、導電性接合部は、第１の導管の遠位端を受容するためのコネクタの近位端にある第１のレセプタクルであって、移動相とインターフェースし、第１の導管の遠位端と流体的に封止するための第１の封止面を備える、第１のレセプタクルと、第２の導管の近位端を受容するための、コネクタの遠位端にある第２のレセプタクルであって、移動相とインターフェースし、第２の導管の近位端と流体的に封止するための第２の封止面を備える、第２のレセプタクルと、第１のレセプタクルから第２のレセプタクルまで延在する貫通孔と、を備え、第１の封止面及び第２の封止面は各々、電気化学的耐食性材料を含む。
【図面の簡単な説明】
【００１０】
添付の図面は、様々な例を例解し、本明細書の一部である。例解される例は、単なる例であり、本開示の範囲を制限するものではない。図面全体を通して、同一又は同様の参照番号は、同一又は同様の要素を指示する。

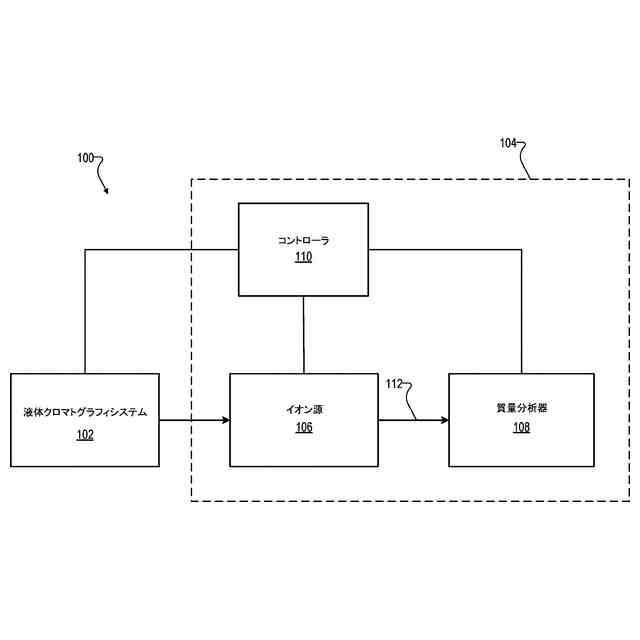

例解的な液体クロマトグラフィ質量分析（ＬＣ－ＭＳ）システムの機能的構成要素を示す。
図１のＬＣ－ＭＳシステムに含まれる例解的な液体クロマトグラフィ（ＬＣ）システムの機能的構成要素を示す。

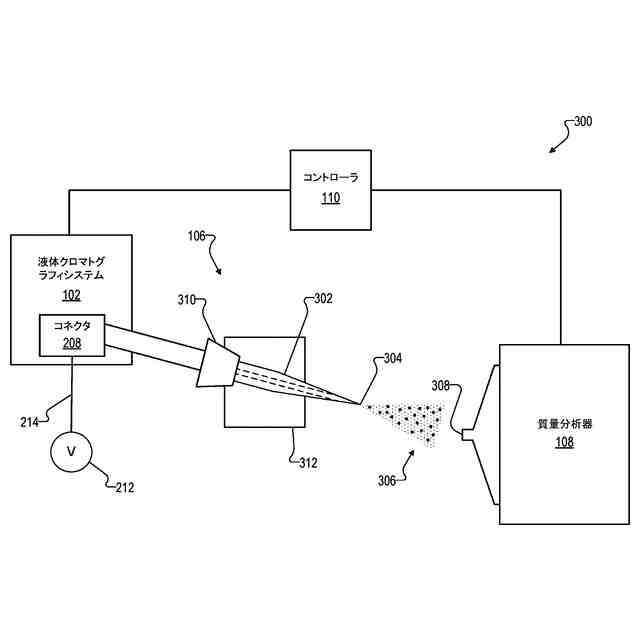

図１のＬＣ－ＭＳシステムに含まれる例解的なイオン源の機能図を示す。

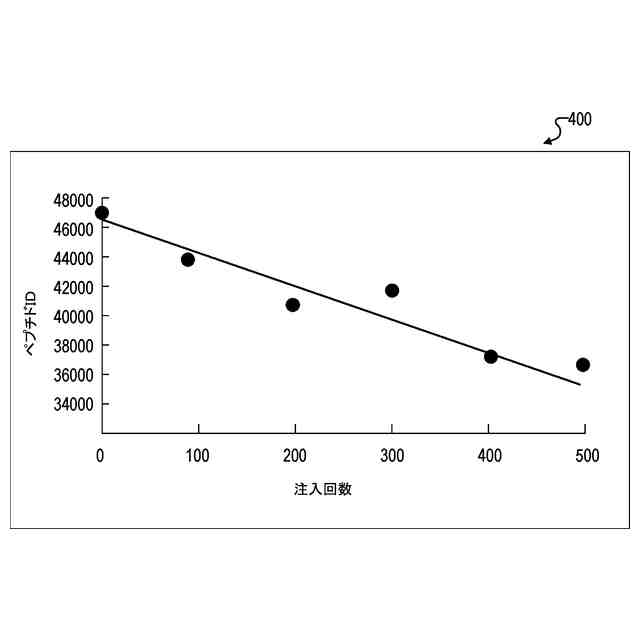

特定のエミッタを用いたＬＣ－ＭＳシステムへの注入の回数の関数として、特定のエミッタを使用してＬＣ－ＭＳによって（例えば、図１のＬＣ－ＭＳシステムによって）識別されたペプチドの量をプロットする、例解的なグラフを示す。

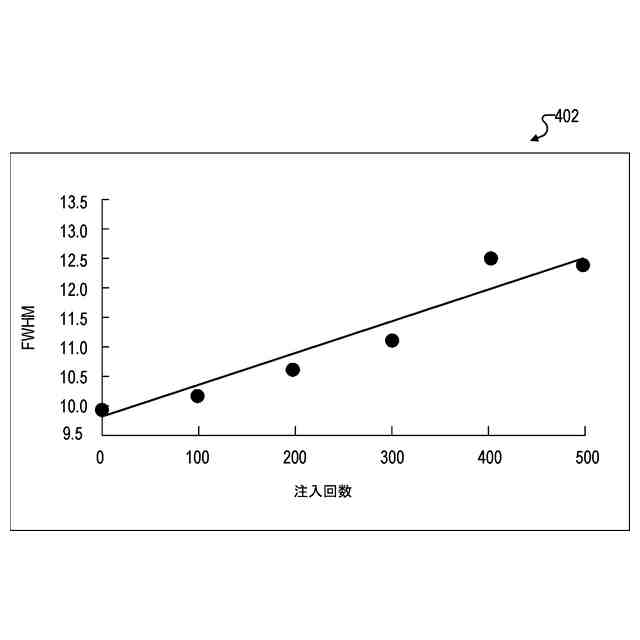

特定のエミッタを用いたＬＣ－ＭＳシステムへの注入の回数の関数として、特定のエミッタを使用してＬＣ－ＭＳによって（例えば、図１のＬＣ－ＭＳシステムによって）獲得されたクロマトグラフィピークのピーク幅をプロットする、例解的なグラフを示す。

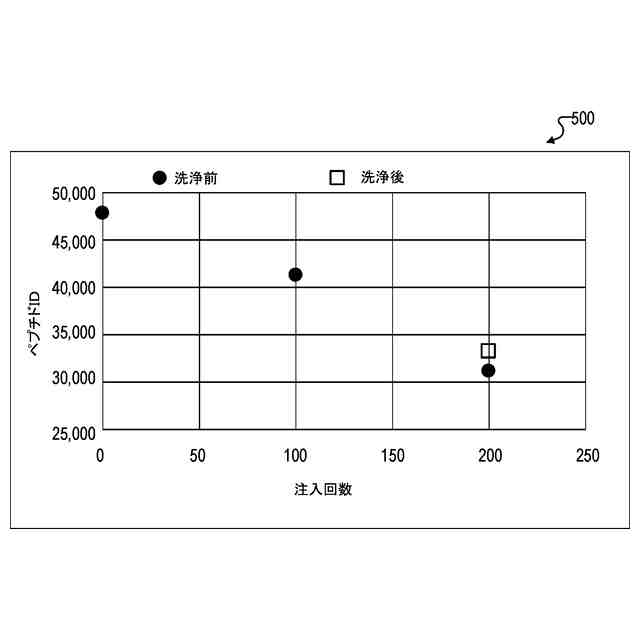

特定のエミッタを用いたＬＣ－ＭＳシステムへの注入の回数の関数として、特定のエミッタを使用してＬＣ－ＭＳによって（例えば、図１のＬＣ－ＭＳシステムによって）識別されたペプチドの量をプロットする、別の例解的なグラフを示す。

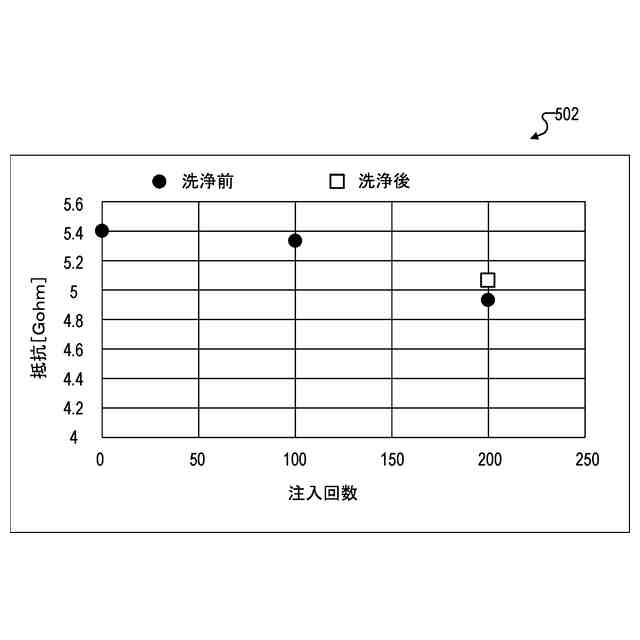

移動相の抵抗をプロットし、特定のエミッタを用いたＬＣ－ＭＳシステムへの注入の回数の関数として、特定のエミッタを使用してＬＣ－ＭＳによって（例えば、図１のＬＣ－ＭＳシステムによって）獲得され得る、例解的なグラフを示す。

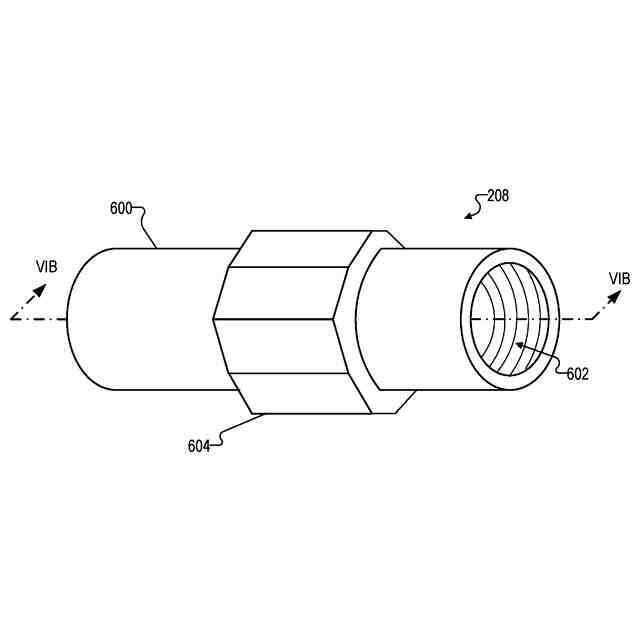

ＬＣ－ＭＳシステムのための例解的な電気化学抵抗性コネクタの斜視図を示す。

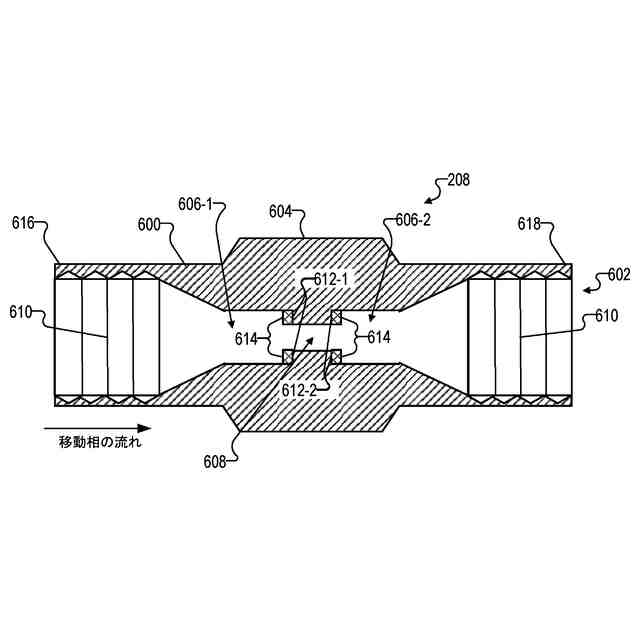

図６ＡにＶＩＢと標識された一点鎖線に沿って切り取られた図６Ａのコネクタの断面図を示す。
図６Ａのコネクタの近位端の図を示す。
図６Ａのコネクタの遠位端の図を示す。
クロマトグラフィカラム及びエレクトロスプレーイオン化エミッタと結合された図６Ａのコネクタの例解的な構成を示す。
図７Ａの構成の断面図を示す。
特定のエミッタを用いたＬＣ－ＭＳシステムへの注入の回数の関数として、特定のエミッタを使用してＬＣ－ＭＳによって（例えば、図６Ａのコネクタを含むＬＣ－ＭＳシステムによって）獲得されたクロマトグラフィピークのピーク幅をプロットする、例解的なグラフを示す。
特定のエミッタを用いたＬＣ－ＭＳシステム（例えば、図６Ａのコネクタを含むＬＣ－ＭＳシステム）への注入の回数の関数として、特定のエミッタに関する開始電圧をプロットする、例解的なグラフを示す。
ＬＣ－ＭＳシステムのための別の例解的な電気化学抵抗性コネクタの断面図を示す。
第１の材料を含むＬＣ－ＭＳシステムのための電気化学抵抗性コネクタの断面図を示す。
第１の封止面及び第２の封止面において第１の材料上にコーティングされた第２の材料を含む、図１０Ａのコネクタの断面図を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
