特許ウォッチ

公開番号2025177688
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084735
出願日2024-05-24
発明の名称係止装置
出願人住友電装株式会社
代理人個人,個人,個人,個人
主分類F16B 21/08 20060101AFI20251128BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】板部を係止相手に簡易に係止できるようにすると共に、当該係止構造を簡易に形成できるようにする技術を提供することを目的とする。
【解決手段】係止装置10は、第1方向に沿って挿入経路24が形成された係止受部22を含む係止相手20と、前記挿入経路24に沿って挿入されて前記係止受部22に係止する板部60を含む係止部材50と、を備える。前記係止受部22の第1押え部26、第2押え部30及び第3押え部36は、前記第1方向に沿って互いに異なる領域に位置する。第2押え部30の第2ガイド面33と第3押え部36の第3押え面37とは、前記第2ガイド面33を越えた挿入途中の前記板部60を前記第1方向に対して傾斜姿勢となるように案内する位置関係を有する。前記傾斜姿勢となった前記板部60の長さ方向先端側に第1押え部26の第1ガイド面28が位置する。
【選択図】図9
特許請求の範囲【請求項１】
第１方向に沿って挿入経路が形成された係止受部を含む係止相手と、
前記挿入経路に沿って挿入されて前記係止受部に係止する板部を含む係止部材と、
を備え、
前記係止受部は、前記第１方向に沿って前記板部の先端側から順に配列された第１押え部、第２押え部及び第３押え部を有し、
前記第１押え部、前記第２押え部及び前記第３押え部は、前記第１方向に沿って互いに異なる領域に位置し、
前記第１押え部及び前記第３押え部が前記第１方向と交差する第２方向に沿って前記板部に対して一方側に位置し、
前記第２押え部が前記第２方向に沿って前記板部に対して他方側に位置し、
前記板部には、係止凹部が形成され、
前記第１押え部は、係止状態の前記板部を押える第１押え面と、前記第１押え面から前記挿入経路の挿入口側に延びて前記第１方向に対して傾斜している第１ガイド面とを有し、
前記第２押え部は、係止状態の前記板部を押える第２押え面と、前記第２押え面よりも前記第２方向に沿って前記第１押え部側に突出して前記係止凹部に係止する係止凸部と、前記係止凸部に形成されて前記第１方向に対して傾斜している第２ガイド面とを有し、
前記第３押え部は、係止状態の前記板部を押える第３押え面を有し、
前記第２ガイド面と前記第３押え面とは、前記第２ガイド面を越えた挿入途中の前記板部を前記第１方向に対して傾斜姿勢となるように案内する位置関係を有し、
前記傾斜姿勢となった前記板部の長さ方向先端側に前記第１ガイド面が位置する、係止装置。
続きを表示（約 710 文字）【請求項２】
請求項１に記載の係止装置であって、
前記第２押え部は、前記第２押え面から前記第２ガイド面よりも前記挿入口側に延びて前記第１方向に対して傾斜している挿入口側ガイド面を有する、係止装置。
【請求項３】
請求項１又は請求項２に記載の係止装置であって、
前記板部は樹脂製であり、
前記板部の剛性は前記係止受部の剛性よりも低い、係止装置。
【請求項４】
請求項１又は請求項２に記載の係止装置であって、
前記係止受部は、前記第１方向に沿って前記第３押え部に対して前記第２押え部とは反対側に前記第３押え部と離れて配列される規制部を有し、
前記規制部は、前記第２方向に沿って前記板部に対して前記他方側に位置し、
前記規制部と前記第３押え部との間が前記挿入口とされ、
前記第３押え部は、前記第３押え面から前記挿入口側に延びて前記第１方向に対して傾斜する第３ガイド面を有する、係止装置。
【請求項５】
請求項４に記載の係止装置であって、
前記係止相手は、前記係止受部としての第１係止受部と第２係止受部とを含み、
前記第２方向における前記第１押え部、前記第２押え部、前記第３押え部及び前記規制部の位置関係が、前記第１係止受部と前記第２係止受部とにおいて互いに逆になっている、係止装置。
【請求項６】
請求項１又は請求項２に記載の係止装置であって、
前記係止部材は、バッテリを測温するサーミスタであり、
前記係止相手は、前記バッテリに装着されるプロテクタである、係止装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、係止装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、蓄電素子の温度を測定するサーミスタを絶縁プロテクタに保持させる技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１４２９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
サーミスタなどに設けられる板部がプロテクタなどの係止相手に簡易に係止できること、及び、当該係止構造を簡易に形成できることが望まれている。
【０００５】
そこで、板部を係止相手に簡易に係止できるようにすると共に、当該係止構造を簡易に形成できるようにする技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の係止装置は、第１方向に沿って挿入経路が形成された係止受部を含む係止相手と、前記挿入経路に沿って挿入されて前記係止受部に係止する板部を含む係止部材と、を備え、前記係止受部は、前記第１方向に沿って前記板部の先端側から順に配列された第１押え部、第２押え部及び第３押え部を有し、前記第１押え部、前記第２押え部及び前記第３押え部は、前記第１方向に沿って互いに異なる領域に位置し、前記第１押え部及び前記第３押え部が前記第１方向と交差する第２方向に沿って前記板部に対して一方側に位置し、前記第２押え部が前記第２方向に沿って前記板部に対して他方側に位置し、前記板部には、係止凹部が形成され、前記第１押え部は、係止状態の前記板部を押える第１押え面と、前記第１押え面から前記挿入経路の挿入口側に延びて前記第１方向に対して傾斜している第１ガイド面とを有し、前記第２押え部は、係止状態の前記板部を押える第２押え面と、前記第２押え面よりも前記第２方向に沿って前記第１押え部側に突出して前記係止凹部に係止する係止凸部と、前記係止凸部に形成されて前記第１方向に対して傾斜している第２ガイド面とを有し、前記第３押え部は、係止状態の前記板部を押える第３押え面を有し、前記第２ガイド面と前記第３押え面とは、前記第２ガイド面を越えた挿入途中の前記板部を前記第１方向に対して傾斜姿勢となるように案内する位置関係を有し、前記傾斜姿勢となった前記板部の長さ方向先端側に前記第１ガイド面が位置する、係止装置である。
【発明の効果】
【０００７】
本開示によれば、板部を係止相手に簡易に係止できると共に、当該係止構造を簡易に形成できる。
【図面の簡単な説明】
【０００８】

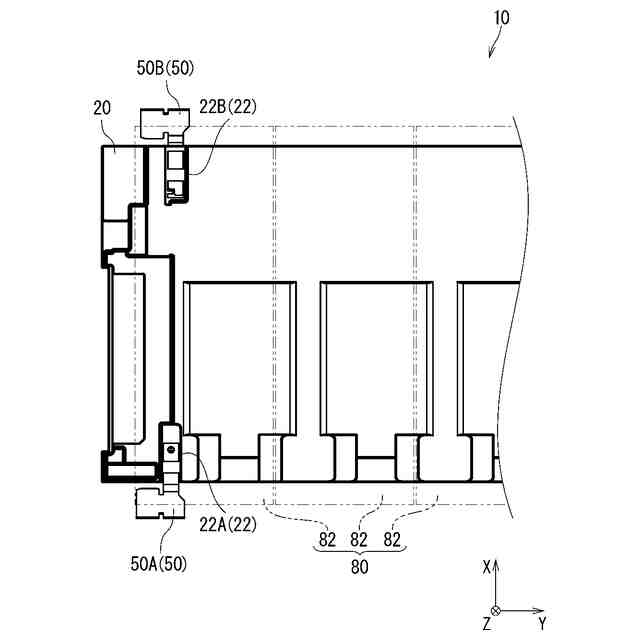

図１は実施形態１にかかる係止装置を示す平面図である。

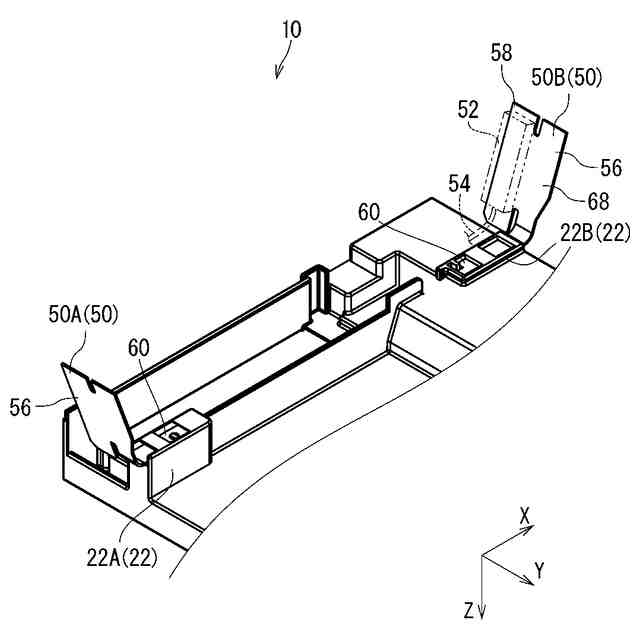

図２は実施形態１にかかる係止装置を示す斜視図である。

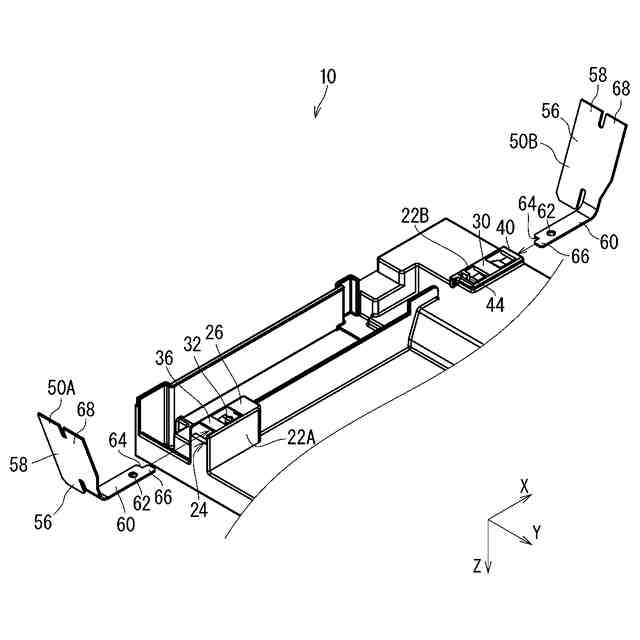

図３は実施形態１にかかる係止装置を示す分解斜視図である。

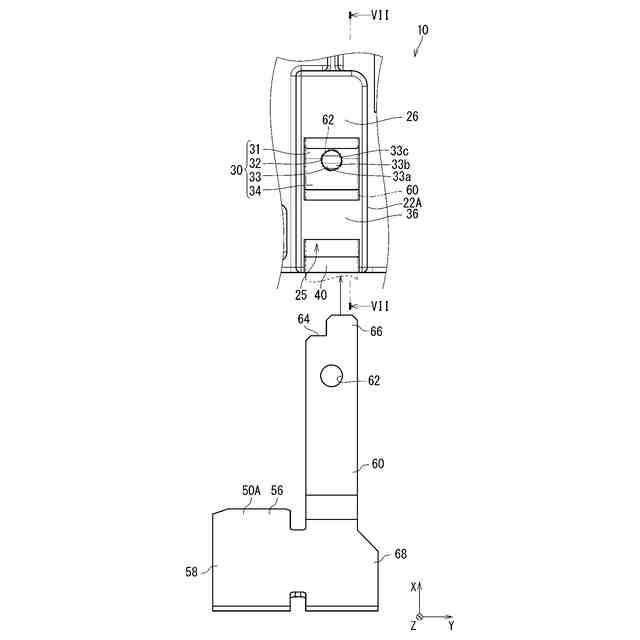

図４は第１係止受部及び第１係止部材を示す分解平面図である。

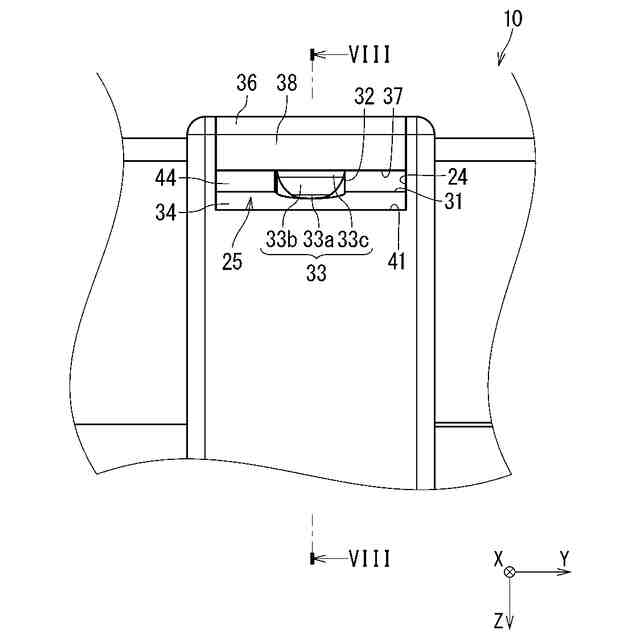

図５は第１係止受部を示す正面図である。

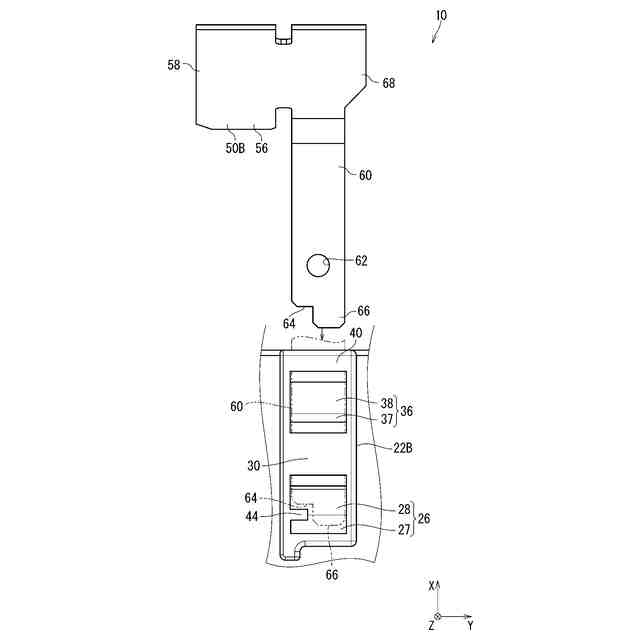

図６は第２係止受部及び第２係止部材を示す分解平面図である。
図７は図４のＶＩＩ－ＶＩＩ線に沿った断面図である。

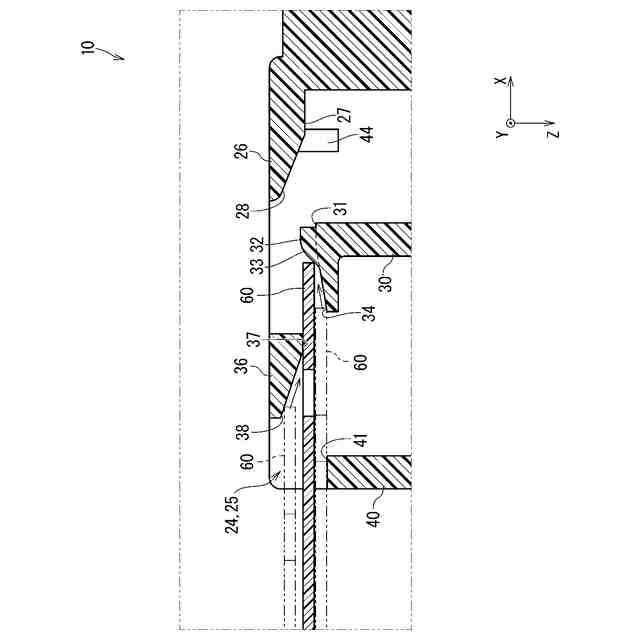

図８は第１係止受部に第１係止部材が挿入される様子を示す断面図である。

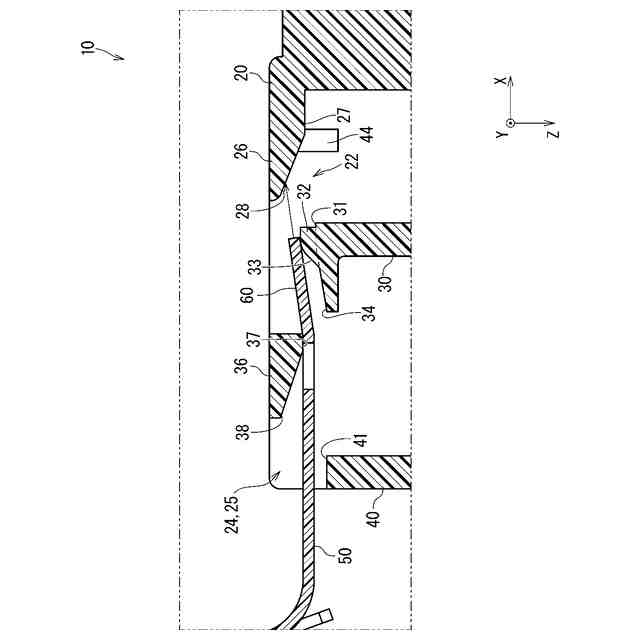

図９は第１係止受部に第１係止部材が挿入される様子を示す断面図である。
図１０は第１係止受部に第１係止部材が係止している様子を示す断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示の係止装置は、次の通りである。
（【００１１】以降は省略されています）
