公開番号2025176836
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083187
出願日2024-05-22
発明の名称コネクタ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/633 20060101AFI20251128BHJP(基本的電気素子)
要約【課題】相手側ハウジングに対するハウジングの係止解除を容易に行うことを目的とする。
【解決手段】コネクタ10は、相手側ハウジング110と嵌合するハウジング20と、ハウジング20に組み付けられるとともに相手側ハウジング110に係止するロック部材40と、を備えている。ロック部材40は、相手側ハウジング110に係止するロック位置と、相手側ハウジング110への係止が解除される解除位置との間で、ハウジング20と相手側ハウジング110との嵌合方向(前後方向)にハウジング20に対して移動する。
【選択図】図3
特許請求の範囲【請求項１】
相手側ハウジングと嵌合するハウジングと、
前記ハウジングに組み付けられるとともに前記相手側ハウジングに係止するロック部材と、
を備え、
前記ロック部材は、前記相手側ハウジングに係止するロック位置と、前記相手側ハウジングへの係止が解除される解除位置との間で、前記ハウジングと前記相手側ハウジングとの嵌合方向に前記ハウジングに対して移動するコネクタ。
続きを表示（約 850 文字）【請求項２】
前記ロック部材は、前記嵌合方向に直交する直交方向に弾性変形可能なロックアームを有し、
前記ロックアームは、前記相手側ハウジングの被係止部に係止する係止部を具備し、
前記ハウジングは、前記ロック部材が前記解除位置にあるときに前記係止部を保持する保持部を有し、
前記係止部は、前記被係止部に対して前記直交方向にずれた位置で前記保持部によって保持される請求項１に記載のコネクタ。
【請求項３】
前記ハウジングは、間に前記ロックアームが入り込む一対の壁部を有し、
一方の前記壁部には、前記ロックアームが係止する第２被係止部が形成され、
前記ロックアームは、前記第２被係止部に係止する第２係止部を具備し、
前記保持部は、前記第２被係止部と他方の前記壁部とによって構成され、
前記ロックアームは、前記ロック部材が前記解除位置にあるときに、前記第２係止部が前記第２被係止部に係止した状態で他方の前記壁部に接することで、前記係止部が前記被係止部に対して前記嵌合方向に直交する方向にずれた位置で保持され、
他方の前記壁部は、一方の前記壁部とは反対側に弾性変形可能である請求項２に記載のコネクタ。
【請求項４】
前記ハウジングは、前記解除位置とは異なる位置にある前記ロック部材に係止する第３係止部を有し、
前記ロック部材は、前記第３係止部が係止する第３被係止部を有する請求項１又は請求項２に記載のコネクタ。
【請求項５】
前記ロック部材は、前記嵌合方向に直交する直交方向に弾性変形可能なロックアームを有し、
前記ロックアームは、前記相手側ハウジングの被係止部に係止する係止部を具備し、
前記ハウジングと前記相手側ハウジングとの嵌合時において前記被係止部に前記係止部が係止する際に、前記第３係止部の前記第３被係止部への係止状態が維持される請求項４に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１に開示される雄型コネクタは、ハウジングと、ハウジングの外側面に支持されるロックアームと、を備えている。雄型コネクタのハウジングを雌型コネクタのハウジングに挿入したとき、雌型コネクタのハウジングに設けられたロック部にロックアームが係合することでロック状態となる。ロックアームを両ハウジングの挿脱方向に直交する方向に撓ませることで、ロックアームのロック部とのロック状態が解除される。
【先行技術文献】
【特許文献】
【０００３】
特開平６－３１０２０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の構成では、雄型コネクタのハウジングを雌型コネクタのハウジングから脱離させる際に、ロックアームを両ハウジングの挿脱方向に直交する方向に撓ませる操作と、雄型コネクタのハウジングを雌型コネクタのハウジングから挿脱方向に離す操作とを同時に行う必要がある。このような構成に対して、両ハウジングの係止解除の操作を容易に行い得る構成が求められている。
本開示のコネクタは、上記のような事情に基づいて完成されたものであって、相手側ハウジングに対するハウジングの係止解除を容易に行うことを目的とする。
【課題を解決するための手段】
【０００５】
本開示のコネクタは、
相手側ハウジングと嵌合するハウジングと、
前記ハウジングに組み付けられるとともに前記相手側ハウジングに係止するロック部材と、
を備え、
前記ロック部材は、前記相手側ハウジングに係止するロック位置と、前記相手側ハウジングへの係止が解除される解除位置との間で、前記ハウジングと前記相手側ハウジングとの嵌合方向に前記ハウジングに対して移動する。
【発明の効果】
【０００６】
本開示によれば、相手側ハウジングに対するハウジングの係止解除を容易に行えるコネクタを実現できる。
【図面の簡単な説明】
【０００７】

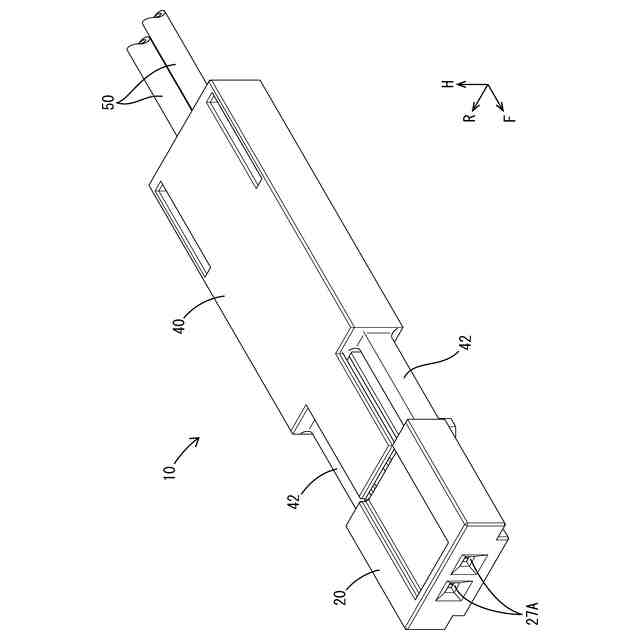

図１は、実施例１のコネクタの斜視図である。
図２は、図１のコネクタの上方側から見た分解斜視図である。

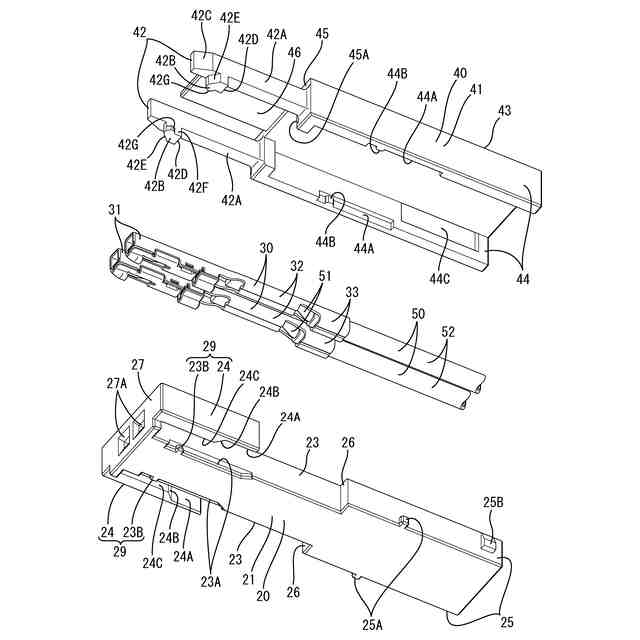

図３は、図１のコネクタの下方側から見た分解斜視図である。
図４は、実施例１の相手側コネクタの斜視図である。

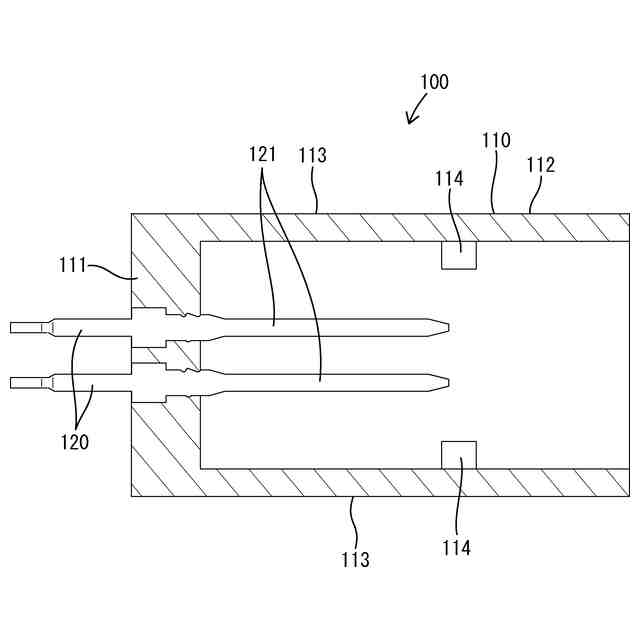

図５は、図４の相手側コネクタの平断面図である。

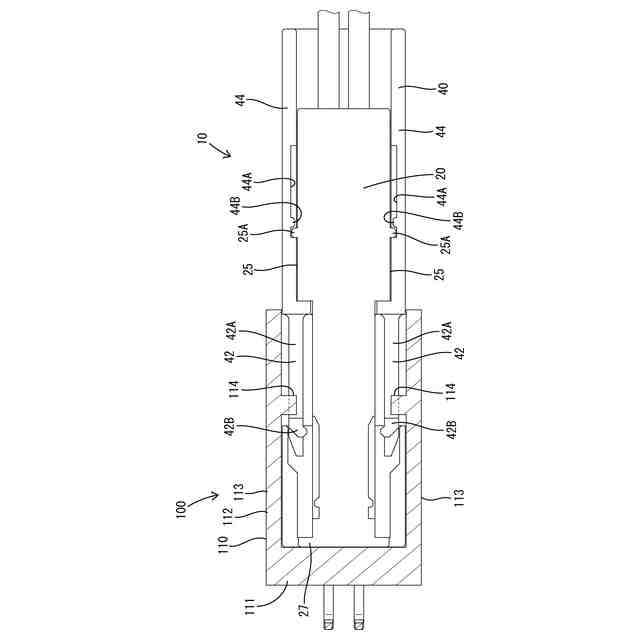

図６は、ロック状態にある両コネクタの下方側から見た平断面図である。

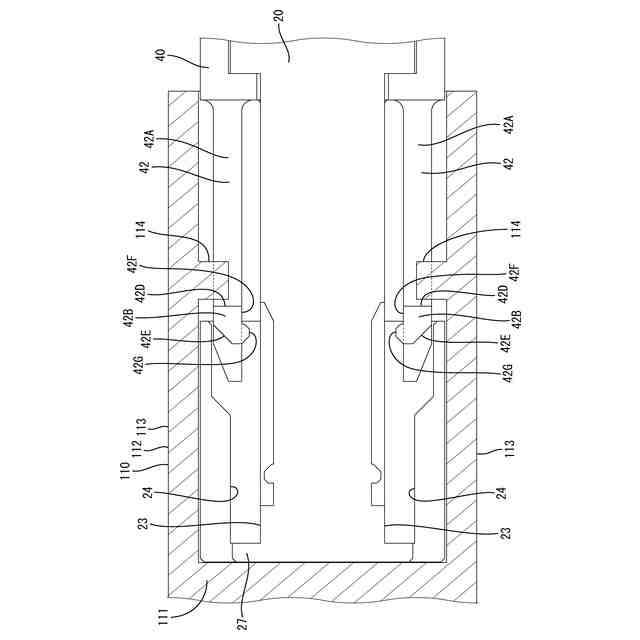

図７は、図６における相手側コネクタ側の拡大図である。

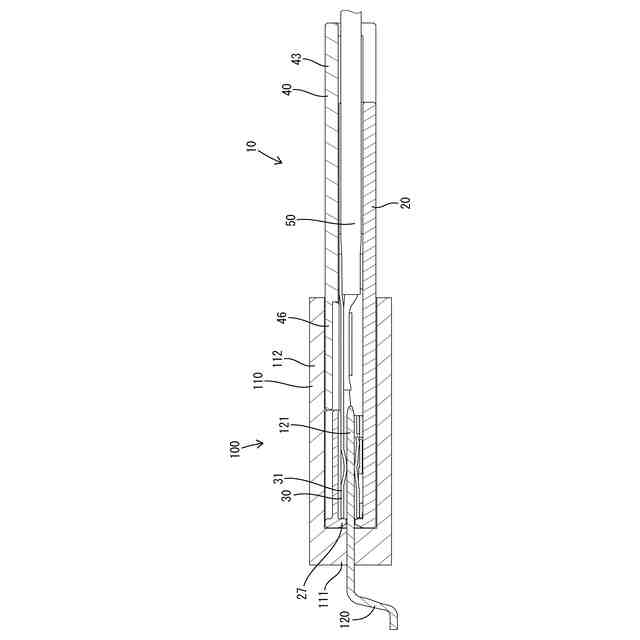

図８は、ロック状態にある両コネクタの側断面図である。

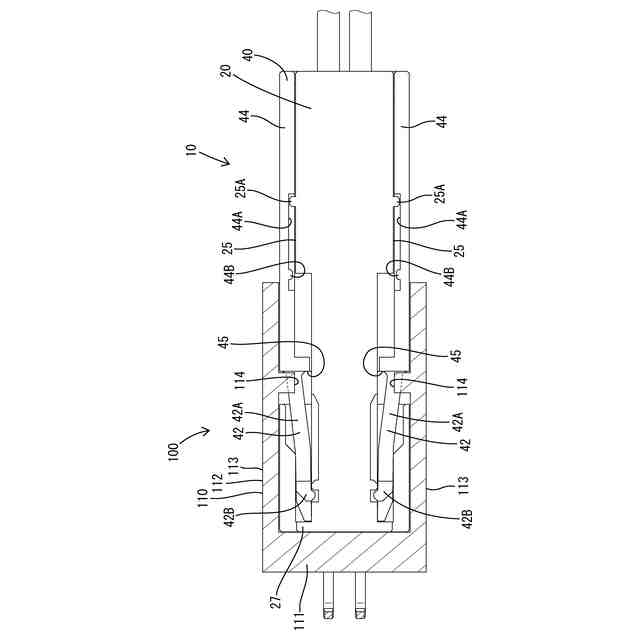

図９は、解除状態にある両コネクタの下方側から見た平断面図である。
図１０は、図９における相手側コネクタ側の拡大図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施形態を列記して説明する。
本開示のコネクタは、
（１）相手側ハウジングと嵌合するハウジングと、
前記ハウジングに組み付けられるとともに前記相手側ハウジングに係止するロック部材と、
を備え、
前記ロック部材は、前記相手側ハウジングに係止するロック位置と、前記相手側ハウジングへの係止が解除される解除位置との間で、前記ハウジングと前記相手側ハウジングとの嵌合方向に前記ハウジングに対して移動する。
【０００９】
本開示の構成によれば、ロック部材を、ハウジングと相手側ハウジングとの嵌合方向にハウジングに対して移動させることで、ロック部材が相手側ハウジングに係止するロック位置から、相手側ハウジングに対するロック部材の係止が解除される解除位置に移動させることができる。そのため、ロック部材を上記嵌合方向に移動させる簡易な操作によって、両ハウジングの係止解除を容易に行える。
【００１０】
（２）（１）において、前記ロック部材は、前記嵌合方向に直交する直交方向に弾性変形可能なロックアームを有し、前記ロックアームは、前記相手側ハウジングの被係止部に係止する係止部を具備し、前記ハウジングは、前記ロック部材が前記解除位置にあるときに前記係止部を保持する保持部を有し、前記係止部は、前記被係止部に対して前記直交方向にずれた位置で前記保持部によって保持されることが好ましい。このような構成によって、ハウジングを相手側ハウジングから離脱させる際に、ロックアームの係止部が相手側ハウジングの被係止部に干渉しないようにできる。そのため、両ハウジングの係止解除を円滑に行える。
（【００１１】以降は省略されています）
