公開番号2025178377
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025161186,2022061817
出願日2025-09-29,2022-04-01
発明の名称ワイヤハーネス
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H02G 3/04 20060101AFI20251128BHJP(電力の発電,変換,配電)
要約【課題】電磁波の放射を更に抑制可能としたワイヤハーネスを提供すること。
【解決手段】ワイヤハーネス(11)は、電線(20)と、電線の延在方向に沿って電線の外周を覆う金属編組部材(21)と、電線、及び金属編組部材の両方が貫通する金属パイプ(22)とを備える。
【選択図】図2
特許請求の範囲【請求項１】
電線と、
前記電線の延在方向に沿って前記電線の外周を覆う金属編組部材と、
前記電線、及び前記金属編組部材の両方が貫通する金属パイプと、を備え、
前記金属編組部材における前記電線の延在方向の端部は、前記金属パイプにおける前記電線の延在方向の端部で折り返されて前記金属パイプの外周面に接続される折り返し部を有し、
前記金属パイプの外周面は、高圧電線用であることを示す塗装が施された塗装部と、金属が露出して前記折り返し部が接続される非塗装部と、を有する、
ワイヤハーネス。
続きを表示（約 990 文字）【請求項２】
前記金属編組部材における前記電線の延在方向の長さは、前記金属パイプにおける前記電線の延在方向の長さよりも長い、
請求項１に記載のワイヤハーネス。
【請求項３】
前記金属編組部材及び前記金属パイプの少なくとも一方は、鉄系の金属材料にて構成されている、
請求項１に記載のワイヤハーネス。
【請求項４】
前記金属編組部材及び前記金属パイプは、互いに異なる金属材料にて構成されている、
請求項１に記載のワイヤハーネス。
【請求項５】
前記金属編組部材は、銅系またはアルミニウム系の金属材料にて構成され、
前記金属パイプは、鉄系の金属材料にて構成されている、
請求項１に記載のワイヤハーネス。
【請求項６】
前記金属編組部材は、第１金属編組部材であり、
前記電線の延在方向に沿って前記第１金属編組部材とは異なる領域の前記電線の外周を覆う第２金属編組部材と、
前記電線、及び前記第２金属編組部材の両方が貫通する外装部材と、を備える、
請求項１に記載のワイヤハーネス。
【請求項７】
前記第１金属編組部材と前記第２金属編組部材とを接続しつつ固定する固定部材を備える、
請求項６に記載のワイヤハーネス。
【請求項８】
前記第１金属編組部材における前記電線の延在方向の長さは、前記金属パイプにおける前記電線の延在方向の長さよりも長く、
前記第１金属編組部材における前記電線の延在方向の端部は、前記金属パイプにおける前記電線の延在方向の端部で折り返されて前記金属パイプの外周面に接続される折り返し部を有し、
前記第２金属編組部材における前記電線の延在方向の端部は、前記折り返し部を覆う被覆部を有し、
前記固定部材は、前記金属パイプを土台にしつつ当該金属パイプと前記折り返し部と前記被覆部とを囲うように設けられて、かしめ固定されるかしめ部材である、
請求項７に記載のワイヤハーネス。
【請求項９】
前記金属パイプにおいて前記折り返し部が接触される部位、前記折り返し部、前記被覆部、及び前記かしめ部材をまとめて覆う防水部材を備える、
請求項８に記載のワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤハーネスに関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、ワイヤハーネスとしては、電線と、該電線の延在方向に沿った第１範囲で電線の外周を覆う金属編組部材と、該金属編組部材の端部に連結されつつ電線の延在方向に沿った第２範囲で電線の外周を覆う金属パイプとを備えたものがある（例えば、特許文献１参照）。このようなワイヤハーネスでは、金属パイプによって電線の経路が規制されるとともに、金属編組部材によって電線の屈曲性が確保される。さらに、このようなワイヤハーネスでは、電線の延在方向に沿って連結される金属編組部材と金属パイプとの協働によって、電線の延在方向に長い範囲で電磁波の放射が抑えられる。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３１０５１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、車両軽量化の観点から例えばボディを鉄製からカーボン製へ変更する試みがある。この場合、ボディで電磁波を吸収することが困難になるため、ワイヤハーネス単体で電磁波の放射を更に抑制することが求められる。
【０００５】
本開示は、上記課題を解決するためになされたものであって、その目的は、電磁波の放射を更に抑制可能としたワイヤハーネスを提供することにある。
【課題を解決するための手段】
【０００６】
本開示のワイヤハーネスは、電線と、前記電線の延在方向に沿って前記電線の外周を覆う金属編組部材と、前記電線、及び前記金属編組部材の両方が貫通する金属パイプと、を備える。
【発明の効果】
【０００７】
本開示のワイヤハーネスによれば、電磁波の放射を更に抑制できる。
【図面の簡単な説明】
【０００８】

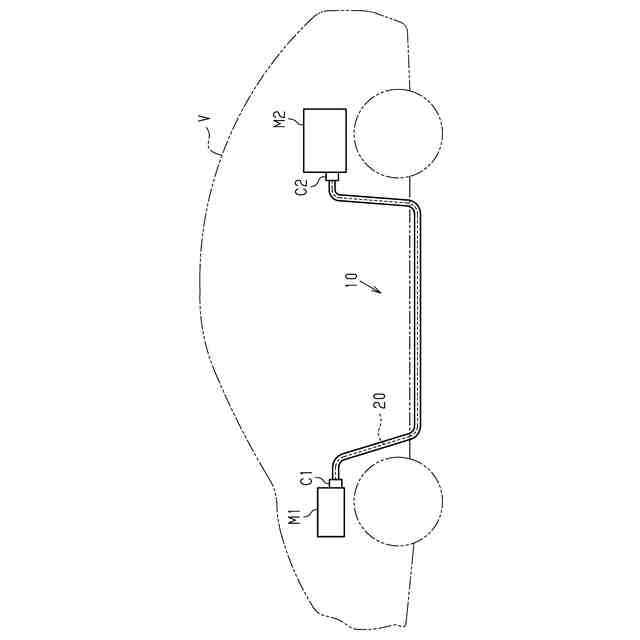

図１は、一実施形態における車両の概略構成図である。

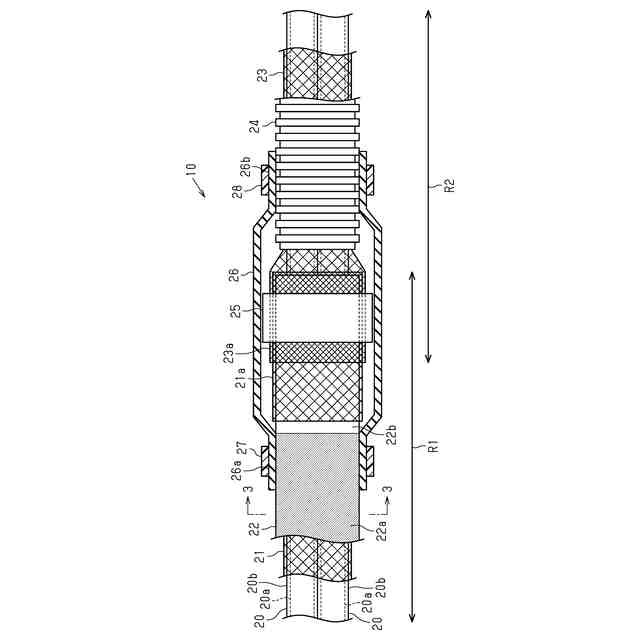

図２は、一実施形態におけるワイヤハーネスの一部平面図である。

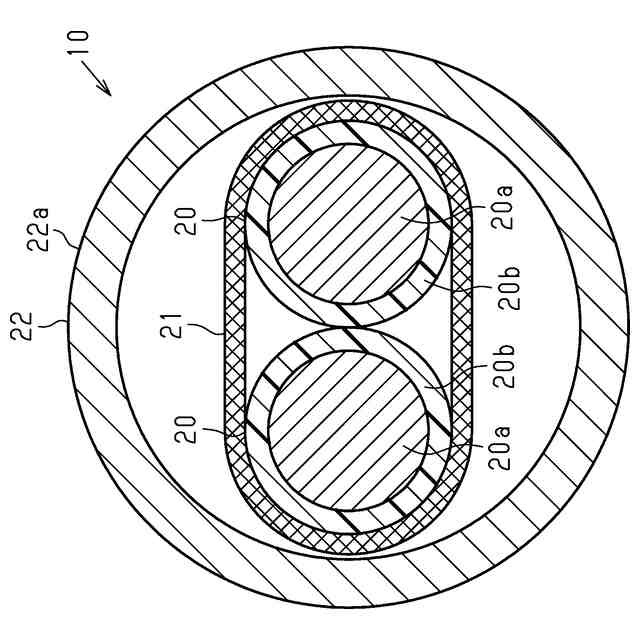

図３は、図２における３－３線に沿った断面図である。

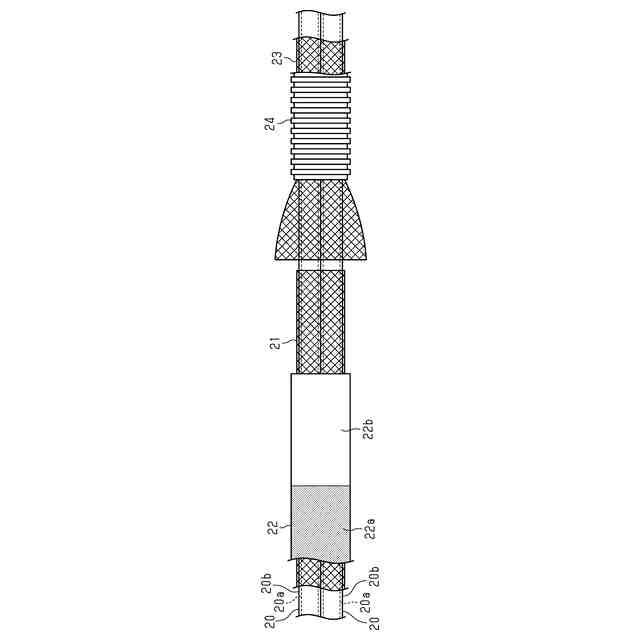

図４は、一実施形態におけるワイヤハーネスの製造過程の一部平面図である。

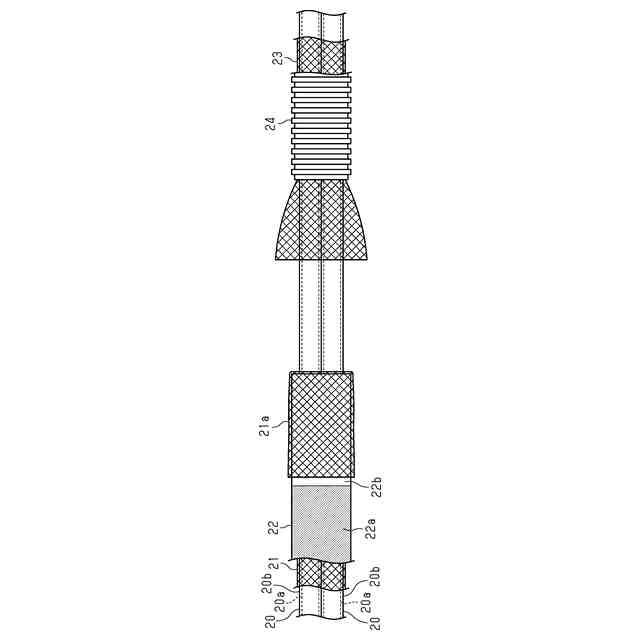

図５は、一実施形態におけるワイヤハーネスの製造過程の一部平面図である。

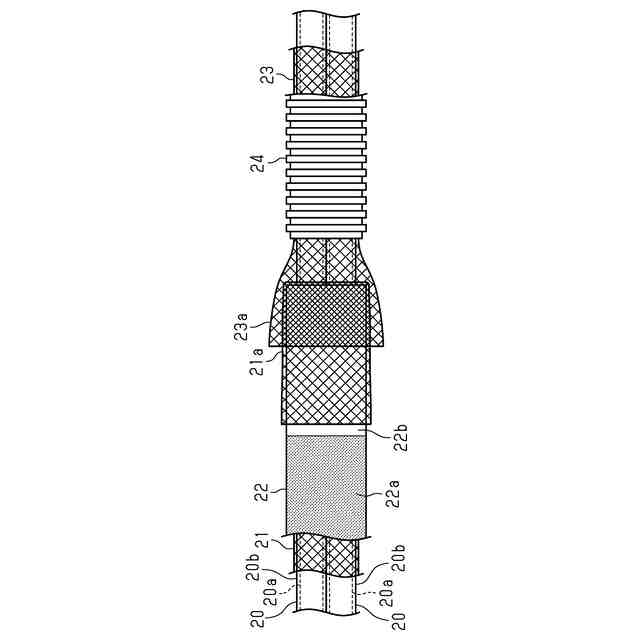

図６は、一実施形態におけるワイヤハーネスの製造過程の一部平面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のワイヤハーネスは、
［１］電線と、前記電線の延在方向に沿って前記電線の外周を覆う金属編組部材と、前記電線、及び前記金属編組部材の両方が貫通する金属パイプと、を備える。
【００１０】
同構成によれば、電線は、金属編組部材と金属パイプとによって二重で覆われることになる。よって、電線が金属編組部材のみで覆われた場合や金属パイプのみで覆われた場合に比べて、電磁波の放射を更に抑制できる。
（【００１１】以降は省略されています）
