公開番号2025176947
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083368
出願日2024-05-22
発明の名称プロテクタ、及びワイヤハーネス
出願人住友電装株式会社
代理人個人,個人
主分類H02G 3/04 20060101AFI20251128BHJP(電力の発電,変換,配電)
要約【課題】複数のプロテクタ部材の相対位置の位置決めを容易に行うことのできるプロテクタ、及びワイヤハーネスを提供する。
【解決手段】車体に固定されるプロテクタ30は、少なくとも1つの電線20の長さ方向の一部を保護するプロテクタ部材40を有する。プロテクタ部材40は、第1プロテクタ部材41と第2プロテクタ部材42とを備える。第1プロテクタ部材41は、第1端面F1と第1係合部43とを有する。第2プロテクタ部材42は、第2端面F2と第2係合部44とを有する。第1端面F1と第2端面F2とは、電線20の長さ方向に沿って配置したとき互いに向かい合う。第1係合部43と第2係合部44とは、第1端面F1と第2端面F2とが向かい合った状態において凹凸の関係で係合可能である。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも１つの電線の長さ方向の一部を保護するプロテクタ部材を有し、車体に固定されるプロテクタであって、
前記プロテクタ部材は、第１プロテクタ部材と第２プロテクタ部材とを備え、
前記第１プロテクタ部材と前記第２プロテクタ部材との各々は、
前記電線の長さ方向に沿って配置したとき互いに向かい合う端面と、
前記端面が向かい合った状態において凹凸の関係で係合可能な係合部と、を有する、プロテクタ。
続きを表示（約 850 文字）【請求項２】
前記プロテクタ部材に前記電線を結束する結束部材をさらに備え、
前記結束部材は、前記第１プロテクタ部材に前記電線を結束する第１結束部材と、
前記第２プロテクタ部材に前記電線を結束する第２結束部材と、を備える、
請求項１に記載のプロテクタ。
【請求項３】
前記第１プロテクタ部材は、前記第１結束部材が挿通される第１貫通孔を有し、
前記第２プロテクタ部材は、前記第２結束部材が挿通される第２貫通孔を有する、
請求項２に記載のプロテクタ。
【請求項４】
前記第１結束部材及び前記第２結束部材の少なくとも一方は、車体に固定する固定部を有する、
請求項２に記載のプロテクタ。
【請求項５】
前記第１プロテクタ部材及び前記第２プロテクタ部材の各々は、
前記電線の長さ方向に沿って配置したときの両端部に前記係合部を有し、
前記両端部の前記係合部は、互いに凹凸の関係で係合可能な形状を有する、
請求項１に記載のプロテクタ。
【請求項６】
前記係合部は、前記第１プロテクタ部材の前記端面と前記第２プロテクタ部材の前記端面とが互いに離間するように移動することを規制する係止構造を有する、
請求項１に記載のプロテクタ。
【請求項７】
前記係合部を係合させたとき、前記第１プロテクタ部材と前記第２プロテクタ部材とは、前記電線の長さ方向の一部を支持する面一の支持面を形成する、
請求項１に記載のプロテクタ。
【請求項８】
前記第１プロテクタ部材及び前記第２プロテクタ部材の少なくとも一方のプロテクタ部材は、前記電線の曲線状部分を支持する屈曲部を有する、
請求項１に記載のプロテクタ。
【請求項９】
請求項１から請求項８のいずれか１項に記載のプロテクタと、前記電線と、を備える、
ワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プロテクタ、及びワイヤハーネスに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に記載されるように、自動車等の車両に搭載されるワイヤハーネスには、電線と、電線を保護するプロテクタとを備えたものが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０４９４５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなプロテクタにおいて、例えば、複数のプロテクタ部材を電線の長さ方向に沿って配列することで、電線を保護する範囲をより広く確保することができる。このように複数のプロテクタ部材を備えるプロテクタにおいて、複数のプロテクタ部材の相対位置を容易に位置決めできるプロテクタが求められている。
【０００５】
本開示の目的は、複数のプロテクタ部材の相対位置の位置決めを容易に行うことのできるプロテクタ、及びワイヤハーネスを提供することにある。
【課題を解決するための手段】
【０００６】
本開示のプロテクタは、少なくとも１つの電線の長さ方向の一部を保護するプロテクタ部材を有し、車体に固定されるプロテクタであって、前記プロテクタ部材は、第１プロテクタ部材と第２プロテクタ部材とを備え、前記第１プロテクタ部材と前記第２プロテクタ部材との各々は、前記電線の長さ方向に沿って配置したとき互いに向かい合う端面と、前記端面が向かい合った状態において凹凸の関係で係合可能な係合部と、を有する。
【発明の効果】
【０００７】
本開示のプロテクタ、及びワイヤハーネスは、複数のプロテクタ部材の相対位置の位置決めを容易に行うことのできるという効果を奏する。
【図面の簡単な説明】
【０００８】

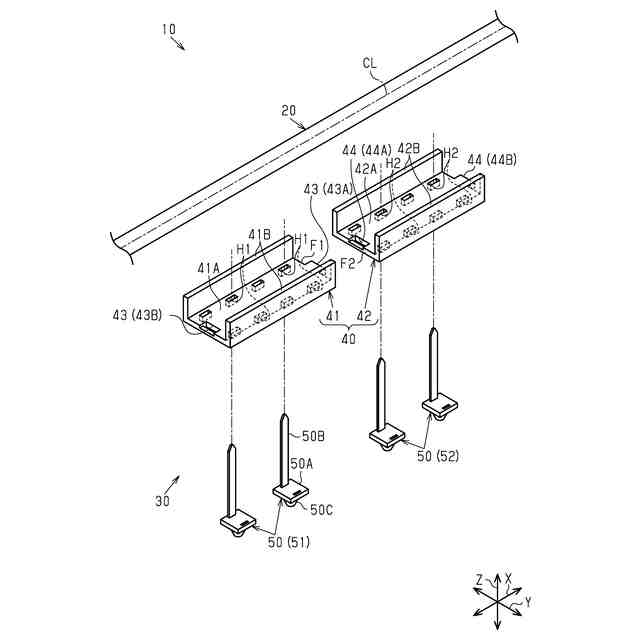

図１は、実施形態のワイヤハーネスを示す分解斜視図である。
図２は、プロテクタ部材を示す平面図である。

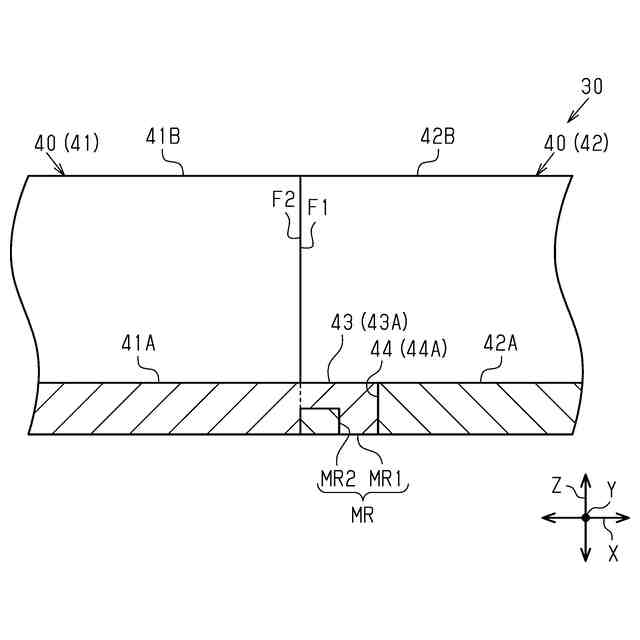

図３は、図２の３－３線に沿った断面図である。

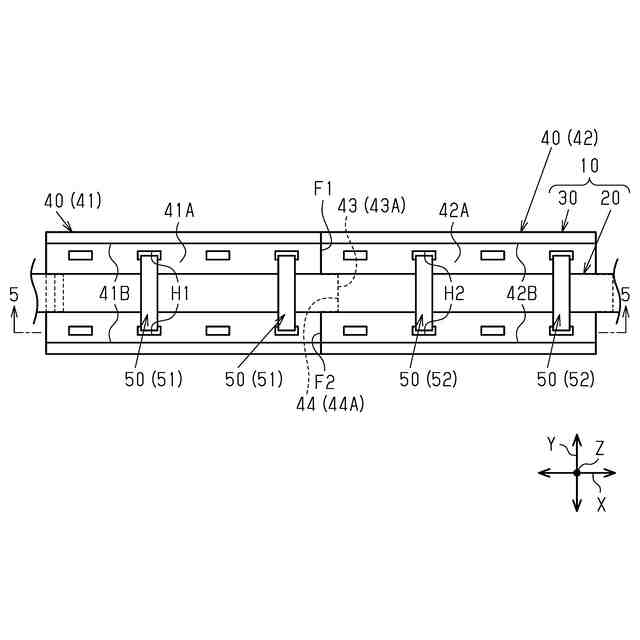

図４は、ワイヤハーネスを示す平面図である。

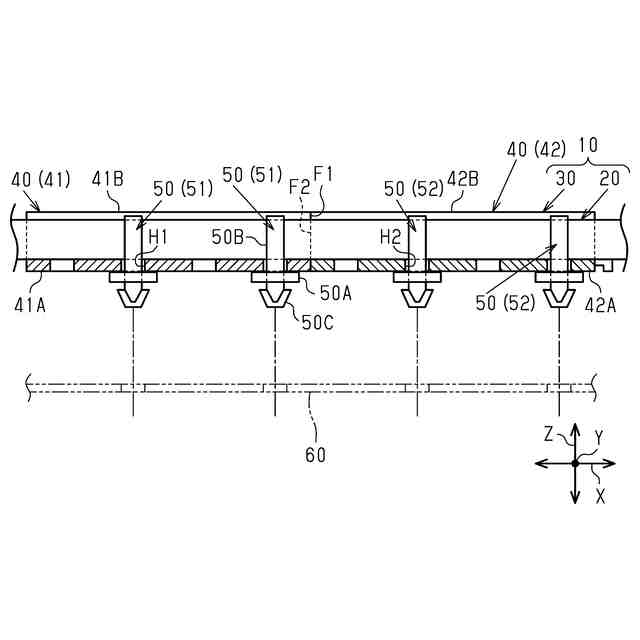

図５は、図４の５－５線に沿った断面図である。
図６は、変更例のワイヤハーネスを示す分解斜視図である。
図７は、ワイヤハーネスを示す平面図である。

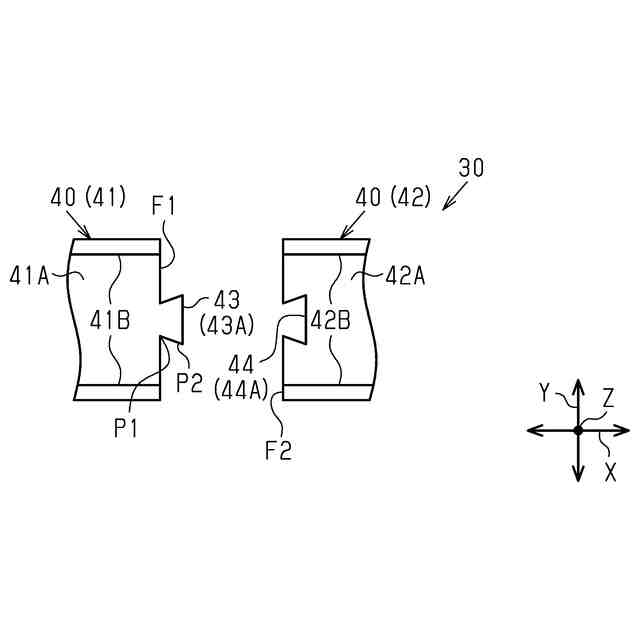

図８は、変更例のプロテクタ部材の要部を示す平面図である。
図９は、変更例のプロテクタ部材の要部を示す平面図である。
図１０は、変更例のプロテクタ部材の要部を示す平面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
［１］本開示のプロテクタは、少なくとも１つの電線の長さ方向の一部を保護するプロテクタ部材を有し、車体に固定されるプロテクタであって、前記プロテクタ部材は、第１プロテクタ部材と第２プロテクタ部材とを備え、前記第１プロテクタ部材と前記第２プロテクタ部材との各々は、前記電線の長さ方向に沿って配置したとき互いに向かい合う端面と、前記端面が向かい合った状態において凹凸の関係で係合可能な係合部と、を有する。
【００１０】
この構成によれば、上記のように端面が向かい合った状態において係合部を係合させることができる。これにより、第１プロテクタ部材と第２プロテクタ部材とを電線の長さ方向に沿って配置したとき、第１プロテクタ部材と第２プロテクタ部材との相対位置の位置決めを容易に行うことができる。
（【００１１】以降は省略されています）
