公開番号2025176778
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083085
出願日2024-05-22
発明の名称圧接端子
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人暁合同特許事務所
主分類H01R 4/2454 20180101AFI20251128BHJP(基本的電気素子)
要約【課題】電線を圧接端子に圧入する際のセット荷重を緩和する。
【解決手段】本開示の圧接端子10は、一対の第1挟持片20の間に直径方向が第1方向に沿うように第1方向に圧入される電線Wに圧接する第1圧接部22と、一対の第2挟持片30の間に直径方向が第1方向に沿うように第1方向に圧入される電線Wに圧接する第2圧接部32と、第1方向において第1圧接部22に近づくほど一対の第1挟持片20の間隔が狭くなる第1導入部23と、第1圧接部22と第1導入部23を接続し電線Wの被覆W2を切断する第1切断部24と、第1方向において第2圧接部32に近づくほど一対の第2挟持片30の間隔が狭くなる第2導入部33と、第2圧接部32と第2導入部33を接続し電線Wの被覆W2を切断する第2切断部34と、を備え、第1切断部24と第2切断部34は、第1方向において異なる位置に配されている。
【選択図】図3
特許請求の範囲【請求項１】
一対の第１挟持片の間に直径方向が第１方向に沿うように前記第１方向に圧入される電線に圧接する第１圧接部と、
一対の第２挟持片の間に前記直径方向が前記第１方向に沿うように前記第１方向に圧入される前記電線に圧接する第２圧接部と、
前記第１方向において前記第１圧接部に近づくほど前記一対の第１挟持片の間隔が狭くなる第１導入部と、
前記第１圧接部と前記第１導入部を接続し前記電線の被覆を切断する第１切断部と、
前記第１方向において前記第２圧接部に近づくほど前記一対の第２挟持片の間隔が狭くなる第２導入部と、
前記第２圧接部と前記第２導入部を接続し前記電線の被覆を切断する第２切断部と、を備え、
前記第１切断部と前記第２切断部は、前記第１方向において異なる位置に配されている、圧接端子。
続きを表示（約 350 文字）【請求項２】
一方の前記第１挟持片と一方の前記第２挟持片とを連結する連結部と、
他方の前記第１挟持片に連なり、前記第１方向に直交する第２方向において前記連結部と対向する位置に配された第１対向片と、
他方の前記第２挟持片に連なり、前記第２方向において前記第１対向片に重合して配された第２対向片と、を備え、
前記第１導入部における前記電線の導入端と前記第２導入部における前記電線の導入端とは、前記第１方向に揃う位置に配されており、
前記第１方向における前記導入端から前記第１切断部までの距離は、前記導入端から前記第２切断部までの距離よりも長く、
前記第１対向片は、前記第２対向片よりも前記連結部から離れた外側に位置している、請求項１に記載の圧接端子。

発明の詳細な説明【技術分野】
【０００１】
本開示は、圧接端子に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
圧接端子の一例として、特開平３－２７７１２号公報（下記特許文献１）に記載の圧接端子が知られている。この圧接端子は、圧接刃を構成するＵ字状スロットを有する圧接部を備える。
【先行技術文献】
【特許文献】
【０００３】
特開平３－２７７１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
圧接部に電線を圧入する際に電線を圧接端子に押し付ける力を「セット荷重」とすると、組み立て時の作業性向上の観点から、セット荷重の最大値は小さいことが好ましい。特に、いわゆる太物電線のような直径の大きい電線を圧接端子に圧入する場合には、セット荷重が大きくなりがちであるため、セット荷重の最大値を小さくする、即ちセット荷重を緩和することが望まれている。
【課題を解決するための手段】
【０００５】
本開示の圧接端子は、一対の第１挟持片の間に直径方向が第１方向に沿うように第１方向に圧入される電線に圧接する第１圧接部と、一対の第２挟持片の間に前記直径方向が前記第１方向に沿うように前記第１方向に圧入される前記電線に圧接する第２圧接部と、前記第１方向において前記第１圧接部に近づくほど前記一対の第１挟持片の間隔が狭くなる第１導入部と、前記第１圧接部と前記第１導入部を接続し前記電線の被覆を切断する第１切断部と、前記第１方向において前記第２圧接部に近づくほど前記一対の第２挟持片の間隔が狭くなる第２導入部と、前記第２圧接部と前記第２導入部を接続し前記電線の被覆を切断する第２切断部と、を備え、前記第１切断部と前記第２切断部は、前記第１方向において異なる位置に配されている、圧接端子である。
【発明の効果】
【０００６】
本開示によれば、電線を圧接端子に圧入する際のセット荷重を緩和できる。
【図面の簡単な説明】
【０００７】

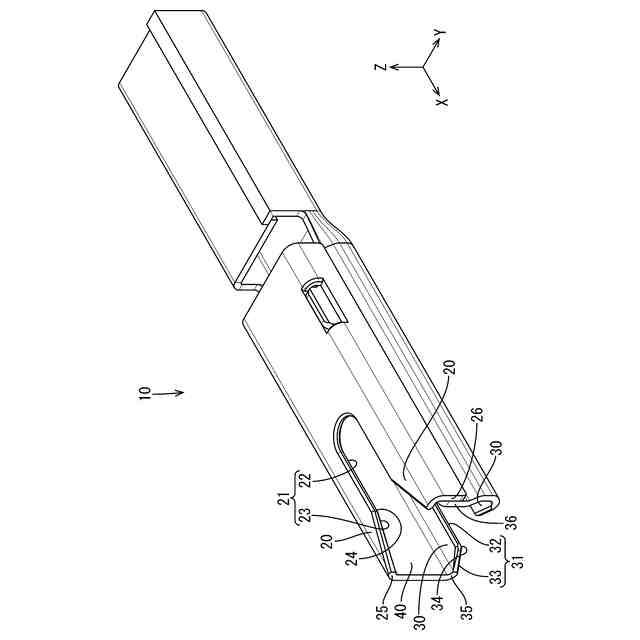

図１は、実施形態にかかる圧接端子の斜視図である。

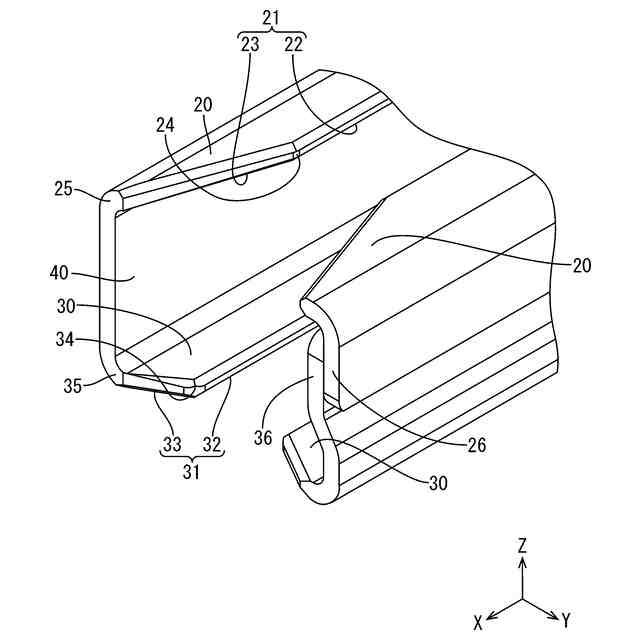

図２は、図１の一部拡大斜視図である。

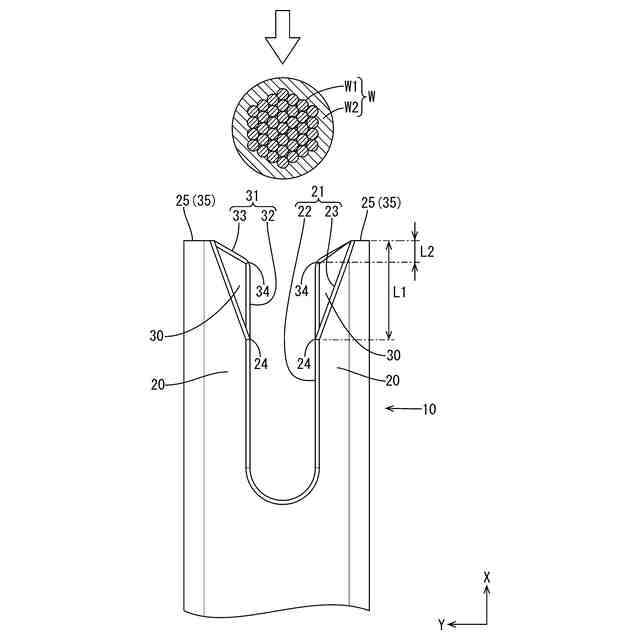

図３は、電線を図１の圧接端子に圧入する様子を示す説明図である。
図４は、電線が図１の圧接端子に圧入された様子を示す説明図である。

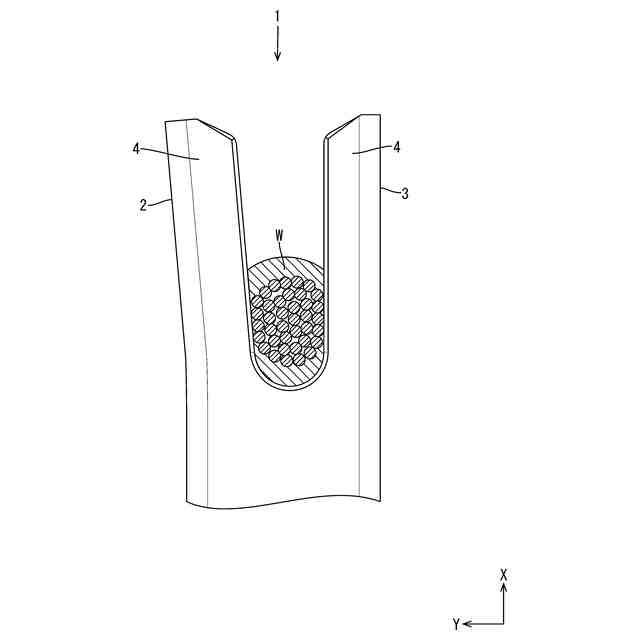

図５は、電線が従来の圧接端子に圧入された様子を示す説明図である。
図６は、電線が圧接端子に圧入される際の荷重を示すグラフである。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示の圧接端子は、一対の第１挟持片の間に直径方向が第１方向に沿うように前記第１方向に圧入される電線に圧接する第１圧接部と、一対の第２挟持片の間に前記直径方向が前記第１方向に沿うように前記第１方向に圧入される前記電線に圧接する第２圧接部と、前記第１方向において前記第１圧接部に近づくほど前記一対の第１挟持片の間隔が狭くなる第１導入部と、前記第１圧接部と前記第１導入部を接続し前記電線の被覆を切断する第１切断部と、前記第１方向において前記第２圧接部に近づくほど前記一対の第２挟持片の間隔が狭くなる第２導入部と、前記第２圧接部と前記第２導入部を接続し前記電線の被覆を切断する第２切断部と、を備え、前記第１切断部と前記第２切断部は、前記第１方向において異なる位置に配されている。
【０００９】
圧接端子に電線を圧接させるには、電線を第１導入部と第２導入部の双方に導入し、当該電線を第１圧接部および第２圧接部の方へさらに押し込む。ここで、電線を圧接端子に圧入する際に当該電線を圧接端子に押し付ける力であるセット荷重は、第１切断部と第２切断部のうちいずれか一方の切断部によって被覆が切断され、これに続く一方の圧接部が芯線に圧接する際に第１のピーク荷重を迎えることになる。その後、他方の切断部によって被覆が切断され、これに続く他方の圧接部が芯線に圧接する際に第２のピーク荷重を迎えることになる。このようにすれば、第１のピーク荷重と第２のピーク荷重がずれることになり、セット荷重を緩和できる。
【００１０】
［２］［１］に記載の圧接端子において、一方の前記第１挟持片と一方の前記第２挟持片とを連結する連結部と、他方の前記第１挟持片に連なり、前記第１方向に直交する第２方向において前記連結部と対向する位置に配された第１対向片と、他方の前記第２挟持片に連なり、前記第２方向において前記第１対向片に重合して配された第２対向片と、を備え、前記第１導入部における前記電線の導入端と前記第２導入部における前記電線の導入端とは、前記第１方向に揃う位置に配されており、前記第１方向における前記導入端から前記第１切断部までの距離は、前記導入端から前記第２切断部までの距離よりも長く、前記第１対向片は、前記第２対向片よりも前記連結部から離れた外側に位置していることが好ましい。
（【００１１】以降は省略されています）
