公開番号2025176627
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082907
出願日2024-05-21
発明の名称モータ及びモータの製造方法
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人サンクレスト国際特許事務所
主分類H02K 3/493 20060101AFI20251127BHJP(電力の発電,変換,配電)
要約【課題】ステータの磁性特性を損なうことなく、モータの製造効率を向上させる。
【解決手段】モータは、環状のヨークと、前記ヨークの中心へ向かう中心方向へ前記ヨークから突出する複数のティースとを含むステータコアと、前記複数のティースのそれぞれに巻回される複数のコイルと、連結楔体と、を備え、前記連結楔体は、前記複数のコイルそれぞれの前記中心方向の端部において、隣り合うコイルの間に配置される複数の磁性楔と、前記複数の磁性楔を環状に連結する連結部と、を含む。
【選択図】図6
特許請求の範囲【請求項１】
環状のヨークと、前記ヨークの中心へ向かう中心方向へ前記ヨークから突出する複数のティースとを含むステータコアと、
前記複数のティースのそれぞれに巻回される複数のコイルと、
連結楔体と、
を備え、
前記連結楔体は、
前記複数のコイルそれぞれの前記中心方向の端部において、隣り合うコイルの間に配置される複数の磁性楔と、
前記複数の磁性楔を環状に連結する連結部と、
を含む、
モータ。
続きを表示（約 1,000 文字）【請求項２】
前記連結部は、円環状に構成され、
前記複数の磁性楔は、前記連結部の中心軸に沿って延びる軸方向に前記連結部から突出する、
請求項１に記載のモータ。
【請求項３】
前記連結楔体は、磁性材料によって一体形成されている、
請求項２に記載のモータ。
【請求項４】
前記ティースの先端は、前記ティースに巻回された前記コイルの前記中心方向の端面から前記中心方向に突出し、
前記磁性楔は、隣り合う前記ティースの前記先端の間に配置される、
請求項１に記載のモータ。
【請求項５】
前記連結部は、環状に配置された前記複数のコイルの軸方向の端部に対し、前記中心方向の反対方向に対向して配置される、
請求項４に記載のモータ。
【請求項６】
前記連結部は、前記複数のティースの先端と、前記複数のコイルの前記中心方向の端面とによって形成された環状凹部に配置されている、
請求項５に記載のモータ。
【請求項７】
前記ティースは、前記ヨークから前記中心方向に延びる凸多面体である、
請求項１から請求項６のいずれか１項に記載のモータ。
【請求項８】
前記ティースは、前記中心方向に直交する断面積が一定の形状、又は、前記中心方向に向かって、前記中心方向に直交する断面積が減少する形状を有する、
請求項７に記載のモータ。
【請求項９】
ステータコアの環状のヨークから前記ヨークの中心へ向かう中心方向へ突出する複数のティースのそれぞれにコイルが配置された組立体を形成するステップと、
形成された前記組立体に、複数の磁性楔と、前記複数の磁性楔を環状に連結する連結部とを含む連結楔体を配置するステップと、
を含み、
前記連結楔体を配置するステップにおいて、前記複数のコイルそれぞれの前記中心方向の端部において、隣り合うコイルの間に前記磁性楔を配置する、
モータの製造方法。
【請求項１０】
前記連結楔体を配置するステップにおいて、隣り合う２つの前記ティースの前記先端の間に形成された、軸方向に延びる溝に、円環状の前記連結部の端面から延びる前記磁性楔を挿入することにより、前記隣り合う２つのコイルの間に前記磁性楔を配置する、
請求項９に記載のモータの製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、モータ及びモータの製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、コイル部材のコイルサイド領域におけるロータ側の端面に隣接して磁性材料からなる鍔部材を配置し、コイル部材及び鍔部材をモールド部材によって封止したカセットコイルが開示されている。特許文献１に開示されたカセットコイルがステータコアのティース部に嵌合されることにより、ステータが組み立てられる。ステータのコイル部材に電流を流したとき、コイル電流によって生じた磁流は鍔部及びティース部に流れる。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２５４１７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されたカセットコイルは、１つのコイル部材につき２つの鍔部材を必要とする。カセットコイルを製造するためには、コイル部材のコイルサイド領域におけるロータ側の端面に鍔部材を配置し、コイル部材をモールドする必要がある。
【課題を解決するための手段】
【０００５】
本開示の一態様に係るモータは、環状のヨークと、前記ヨークの中心へ向かう中心方向へ前記ヨークから突出する複数のティースとを含むステータコアと、前記複数のティースのそれぞれに巻回される複数のコイルと、連結楔体と、を備え、前記連結楔体は、前記複数のコイルそれぞれの前記中心方向の端部において、隣り合うコイルの間に配置される複数の磁性楔と、前記複数の磁性楔を環状に連結する連結部と、を含む。
【発明の効果】
【０００６】
本開示によれば、ステータの磁性特性を損なうことなく、モータの製造効率を向上させることができる。
【図面の簡単な説明】
【０００７】
図１は、第１実施形態に係るモータの構成の一例を示す断面図である。
図２は、図１の部分拡大図である。

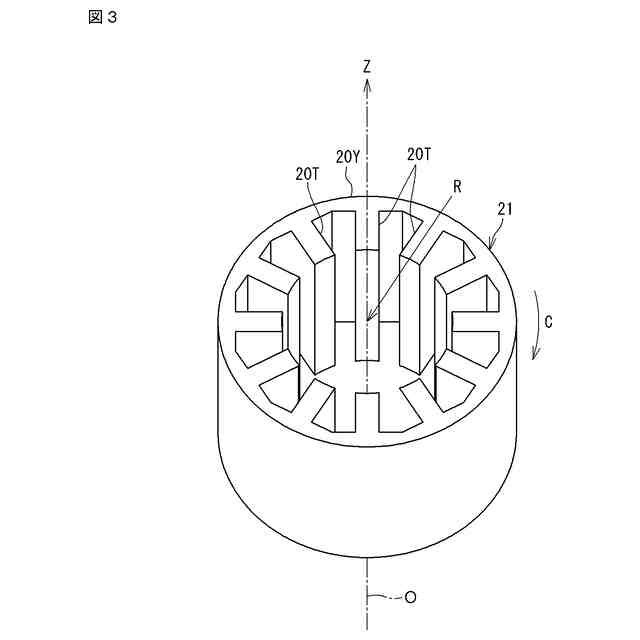

図３は、第１実施形態に係るステータコアの構成の一例を示す斜視図である。

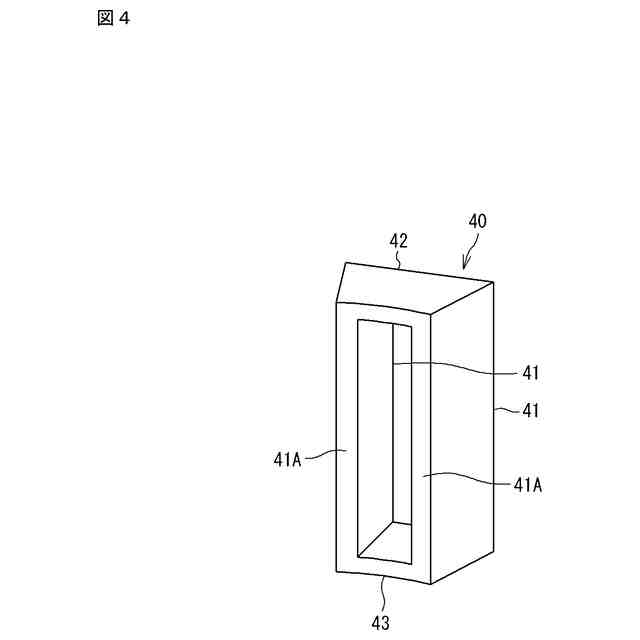

図４は、第１実施形態に係るコイルの一例を示す斜視図である。

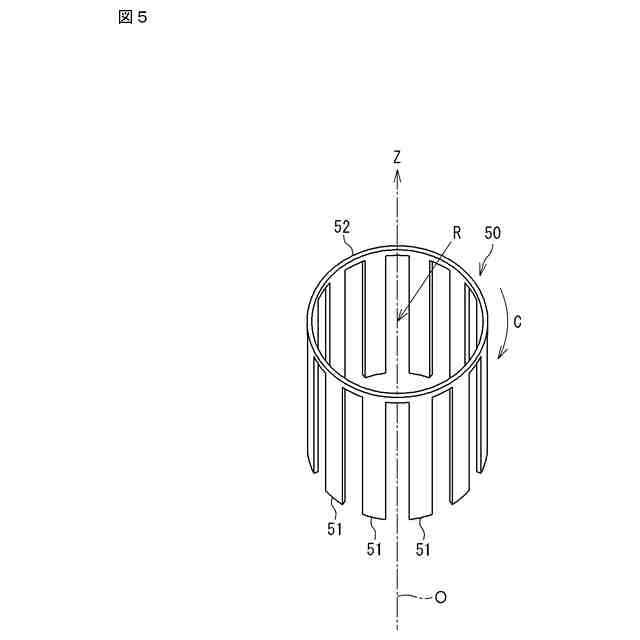

図５は、第１実施形態に係る連結楔体の一例を示す斜視図である。

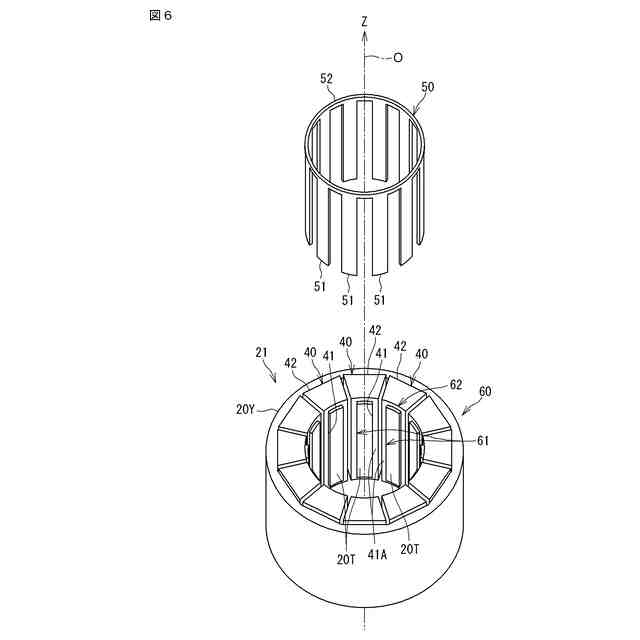

図６は、第１実施形態に係るステータコアの構成の一例を示す分解斜視図である。
図７は、第１実施形態に係るステータの組立方法の一例を示すフローチャートである。

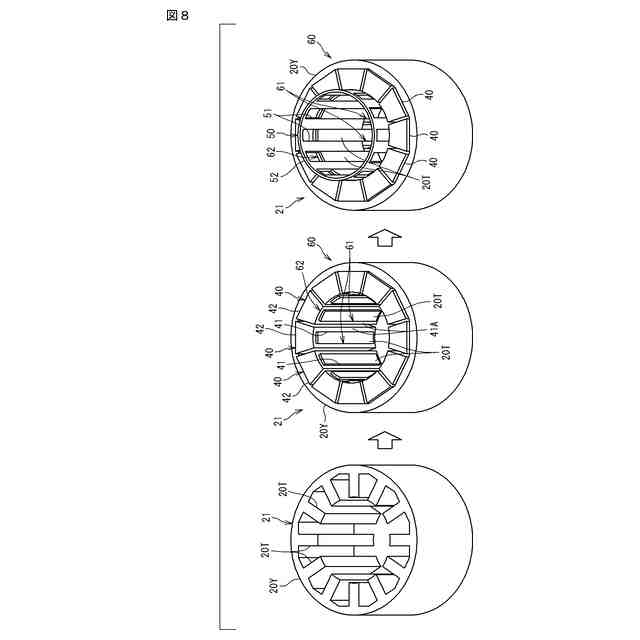

図８は、第１実施形態に係るステータの組立方法の一例を説明するための図である。

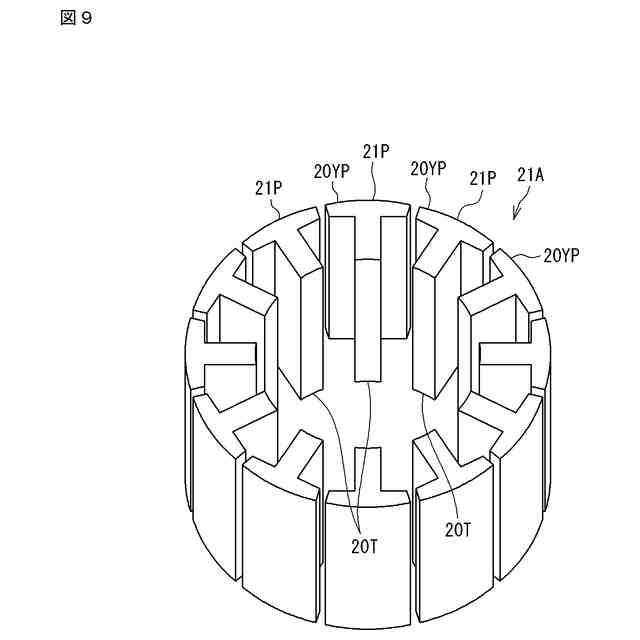

図９は、第２実施形態に係るステータコアの構成の一例を示す斜視図である。
図１０は、第２実施形態に係るステータの組立方法の一例を示すフローチャートである。
図１１は、第２実施形態に係るステータの組立方法の一例を説明するための図である。
【発明を実施するための形態】
【０００８】
＜本開示の実施形態の概要＞
以下、本開示の実施形態の概要を列記して説明する。
【０００９】
（１）本実施形態に係るモータは、環状のヨークと、前記ヨークの中心へ向かう中心方向へ前記ヨークから突出する複数のティースとを含むステータコアと、前記複数のティースのそれぞれに巻回される複数のコイルと、連結楔体と、を備え、前記連結楔体は、前記複数のコイルそれぞれの前記中心方向の端部において、隣り合うコイルの間に配置される複数の磁性楔と、前記複数の磁性楔を環状に連結する連結部と、を含む。コイル電流によって生じた磁流が磁性楔及びティースに流れるため、ステータの磁性特性が損なわれることが防止される。複数の磁性楔が連結された連結楔体を、ティースにコイルが配置されたステータコアに取り付けることで、複数の磁性楔を隣り合うコイルの間に配置することができ、モータの製造効率を向上させることができる。
【００１０】
（２）上記（１）において、前記連結部は、円環状に構成され、前記複数の磁性楔は、前記連結部の中心軸に沿って延びる軸方向に前記連結部から突出してもよい。これにより、連結楔体を単純な構成とすることができる。
（【００１１】以降は省略されています）
