公開番号2025177598
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084590
出願日2024-05-24
発明の名称インテークマニホールド
出願人株式会社ミクニ
代理人個人
主分類F02M 35/104 20060101AFI20251128BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】構造の簡素化、金型による成形の容易化等を図りつつ、ワイヤーハーネスや配管等の配線部材を保持するクリップの誤組付けを防止できるインテークマニホールドを提供する。

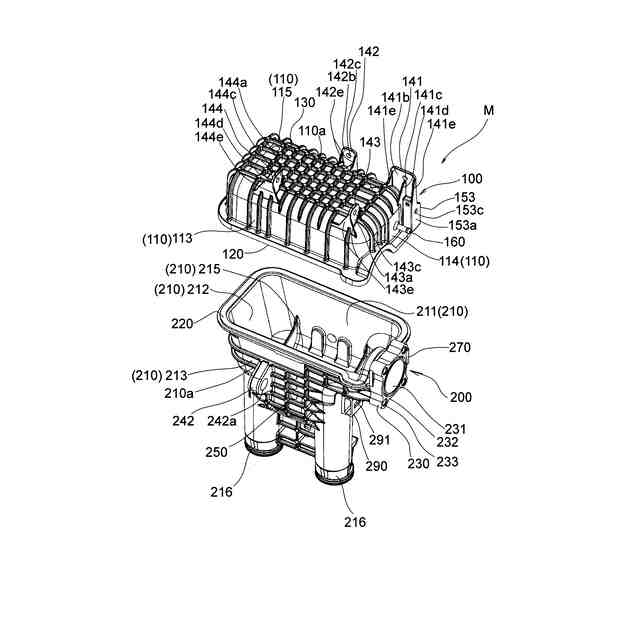

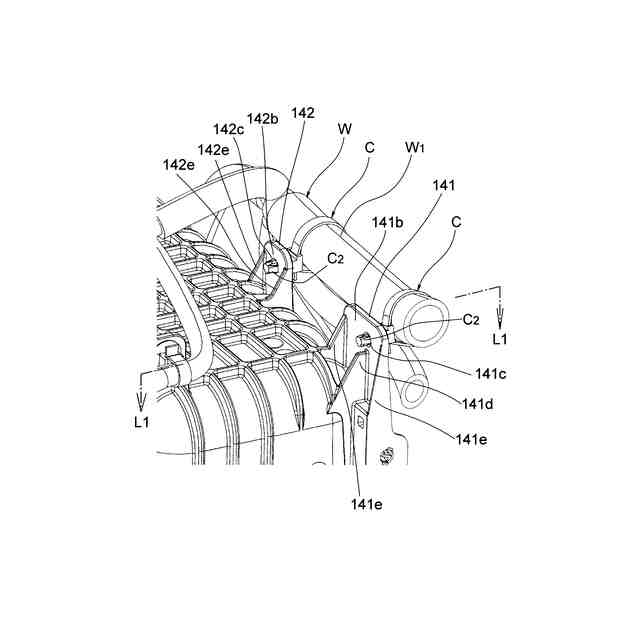

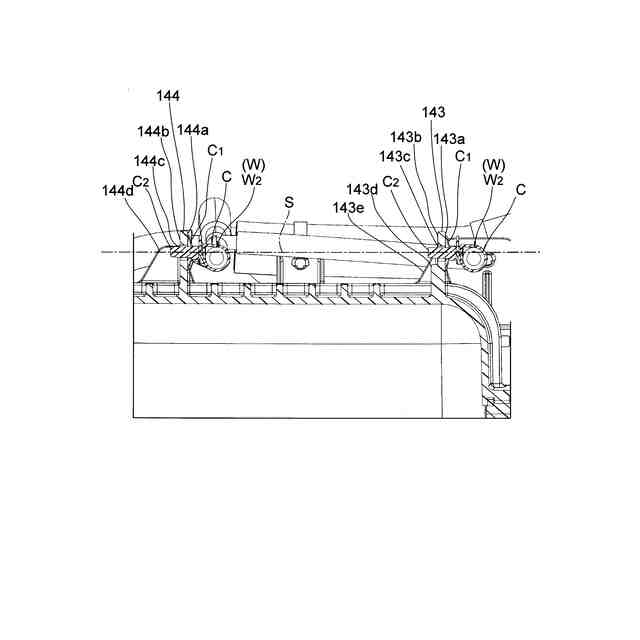

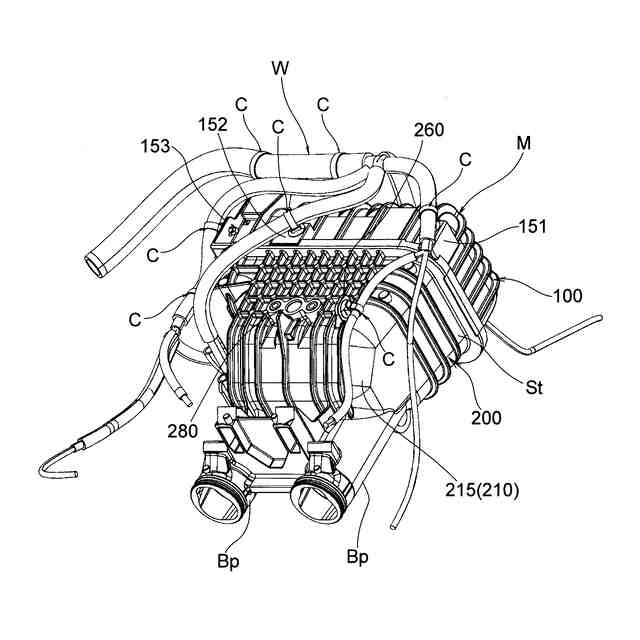

【解決手段】サージタンクSt及び複数の分岐管Bpを画定する壁部110と、壁部から平板状に突出すると共に挿入孔143cを有する突出片143を備え、挿入孔の周りにおいて突出片に着座する鍔部C₁及び挿入孔に挿入される挿入部C₂を有するクリップCを用いて壁部の外側に配線部材Wが保持されるべく、樹脂材料を用いて成型されたインテークマニホールドにおいて、突出片143は、一方側の第1面143aにおいてクリップの鍔部C₁の着座を許容し、他方側の第2面143bにおいて鍔部C₁の着座を阻止する阻止部143dを含む。
【選択図】図12

特許請求の範囲【請求項１】
サージタンク及び複数の分岐管を画定する壁部と、前記壁部から平板状に突出すると共に挿入孔を有する突出片とを備え、前記挿入孔の周りにおいて前記突出片に着座する鍔部及び前記挿入孔に挿入される挿入部を有するクリップを用いて前記壁部の外側に配線部材が保持されるべく、樹脂材料を用いて成型されたインテークマニホールドであって、
前記突出片は、一方側の第１面において前記クリップの鍔部の着座を許容し、他方側の第２面において前記鍔部の着座を阻止する阻止部を含む、
ことを特徴とするインテークマニホールド。
続きを表示（約 1,000 文字）【請求項２】
前記鍔部は、円形の外輪郭をなし、
前記阻止部は、少なくとも一部が前記外輪郭の外径よりも前記挿入孔に近づく位置に形成されている、
ことを特徴とする請求項１に記載のインテークマニホールド。
【請求項３】
前記阻止部は、前記突出片の突出方向に伸長する突条をなす、
ことを特徴とする請求項１に記載のインテークマニホールド。
【請求項４】
前記阻止部は、前記壁部から前記突出片の突出方向に伸長する補強リブをなす、
ことを特徴とする請求項１に記載のインテークマニホールド。
【請求項５】
前記阻止部は、前記壁部の外壁面から突出する格子状補強リブの一部を兼ねる、
ことを特徴とする請求項１に記載のインテークマニホールド。
【請求項６】
前記突出片は、両縁の少なくとも一方縁において、前記壁部から前記突出片の突出方向に先細り状に伸長する補強リブを含む、
ことを特徴とする請求項１に記載のインテークマニホールド。
【請求項７】
前記配線部材は、ワイヤーハーネスである、
ことを特徴とする請求項１に記載のインテークマニホールド。
【請求項８】
前記突出片の挿入孔は、その内径に対応する小径円柱部，前記小径円柱部よりの大径の大径円柱部，及び前記小径円柱部と前記大径円柱部の境界において円環状平坦面を有する抜きピンを用いて、金型により成形された成形孔である、
ことを特徴とする請求項１に記載のインテークマニホールド。
【請求項９】
前記突出片と対向して配置された対向壁部を含み、
前記突出片は、前記対向壁部と前記第２面が対向するように形成されている、
ことを特徴とする請求項１ないし７いずれか一つに記載のインテークマニホールド。
【請求項１０】
前記対向壁部は、前記壁部から平板状に突出すると共に挿入孔を有する対向突出片を含み、
前記対向突出片は、前記突出片の前記第２面と対向する第３面において前記クリップの鍔部の着座を許容し、前記第３面と反対側の第４面の両縁の少なくとも一方縁において前記クリップに保持される配線部材が干渉して誤組付けを規制する規制部を含む、
ことを特徴とする請求項９に記載のインテークマニホールド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、エンジンの吸気系に適用される樹脂製のインテークマニホールドに関し、特に、ワイヤーハーネスやホース等の配線部材を保持するクリップを外壁に固定する突出片が一体成形されたインテークマニホールドに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来のインテークマニホールドとしては、略円筒状をなすと共に外壁から突出する二つの突出片が一体的に成形されたコレクタ部と、コレクタ部からエンジンのシリンダヘッドに吸気を導入するブランチ部を備えた樹脂材料からなる吸気装置が知られている（例えば、特許文献１を参照）。
【０００３】
この吸気装置において、二つの突出片は、外壁から薄板状に突出して形成されると共に挿入孔を備えている。そこで、ワイヤーハーネスを外壁に沿うように配線して固定するべく、クリップ（ハーネスクリップ）を突出片の挿入孔に挿入して取り付ける場合、クリップの挿入部は突出片の一側面及び他側面のいずれからも突出片の挿入孔に嵌め込むことができる形態となっている。したがって、ワイヤーハーネスの配線レイアウトに基づいてクリップを取り付ける向きが予め設定されていても、クリップの誤組付けにより、ワイヤーハーネスを間違った位置に取り付ける虞がある。
【０００４】
また、他のインテークマニホールドとしては、吸気導入口から湾曲して伸長する複数の吸気ブランチを備え、吸気ブランチの配列方向の二箇所において外壁から下方へ舌状に張り出す二つの突起部が一体的に成形され、突起部には、冷却水配管を保持するクリップが挿入される取付孔が設けられた樹脂材料からなるインテークマニホールドが知られている（例えば、特許文献２を参照）。
【０００５】
このインテークマニホールドにおいて、突起部の両側には障害物等が無いため、クリップは、突起部の一側面及び他側面のいずれからも取付孔に挿入することができる形態となっている。したがって、冷却水配管のレイアウトに基づいてクリップを取り付ける向きが予め設定されていても、クリップの誤組付けにより、冷却水配管を間違った位置に配管して取り付ける虞がある。
【先行技術文献】
【特許文献】
【０００６】
特開２００３－１２０４６７号公報
国際公開第２０１３／１９０８８３号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、上記の事情に鑑みて成されたものであり、その目的とするところは、構造の簡素化、金型による成形の容易化等を図りつつ、ワイヤーハーネスや配管等の配線部材を保持するクリップの誤組付けを防止できる、インテークマニホールドを提供することにある。
【課題を解決するための手段】
【０００８】
本発明のインテークマニホールドは、サージタンク及び複数の分岐管を画定する壁部と、壁部から平板状に突出すると共に挿入孔を有する突出片とを備え、挿入孔の周りにおいて突出片に着座する鍔部及び挿入孔に挿入される挿入部を有するクリップを用いて壁部の外側に配線部材が保持されるべく、樹脂材料を用いて成型されたインテークマニホールドであって、突出片は、一方側の第１面においてクリップの鍔部の着座を許容し、他方側の第２面において鍔部の着座を阻止する阻止部を含む、構成となっている。
【０００９】
上記インテークマニホールドにおいて、クリップの鍔部は、円形の外輪郭をなし、阻止部は、少なくとも一部が鍔部の外輪郭の外径よりも挿入孔に近づく位置に形成されている、構成を採用してもよい。
【００１０】
上記インテークマニホールドにおいて、阻止部は、突出片の突出方向に伸長する突条をなす、構成を採用してもよい。
（【００１１】以降は省略されています）
