公開番号2025177076
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083588
出願日2024-05-22
発明の名称電装品及び補強板
出願人メクテック株式会社
代理人弁理士法人秀和特許事務所
主分類H05K 1/02 20060101AFI20251128BHJP(他に分類されない電気技術)
要約【課題】補強板について、打ち抜き加工が不要で複雑な立体形状の形成を可能とする電装品及び補強板を提供する。
【解決手段】フレキシブルプリント配線板(FPC100)と、FPC100に貼り合わされる補強板(第1の補強板310と第2の補強板320)と、を備える電装品10であって、第1の補強板310と第2の補強板320は、リフロー半田付け工程に耐えられる耐熱性を有し、かつ熱可塑性樹脂からなる成形品により構成されることを特徴とする。

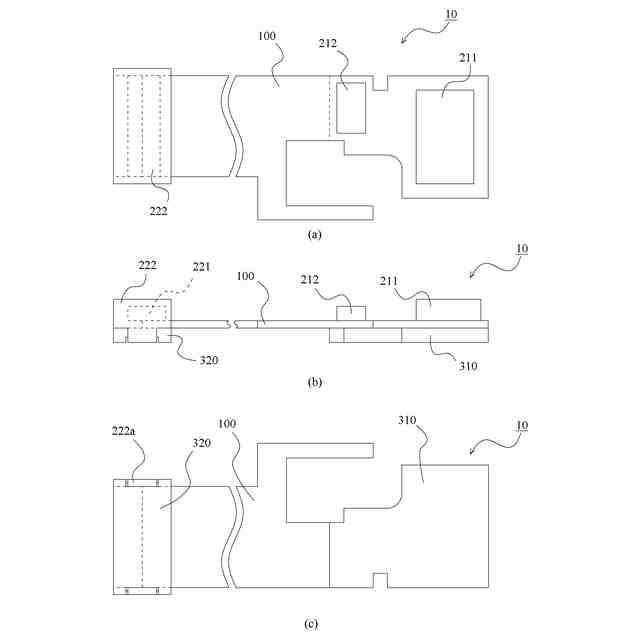

【選択図】図1
特許請求の範囲【請求項１】
フレキシブルプリント配線板と、
前記フレキシブルプリント配線板に貼り合わされる補強板と、
を備える電装品であって、
前記補強板は、リフロー半田付け工程に耐えられる耐熱性を有し、かつ熱可塑性樹脂からなる成形品により構成されることを特徴とする電装品。
続きを表示（約 830 文字）【請求項２】
前記補強板における前記フレキシブルプリント配線板に対する貼り合わせ面の算術平均粗さＲａが５（μｍ）以上であることを特徴とする請求項１に記載の電装品。
【請求項３】

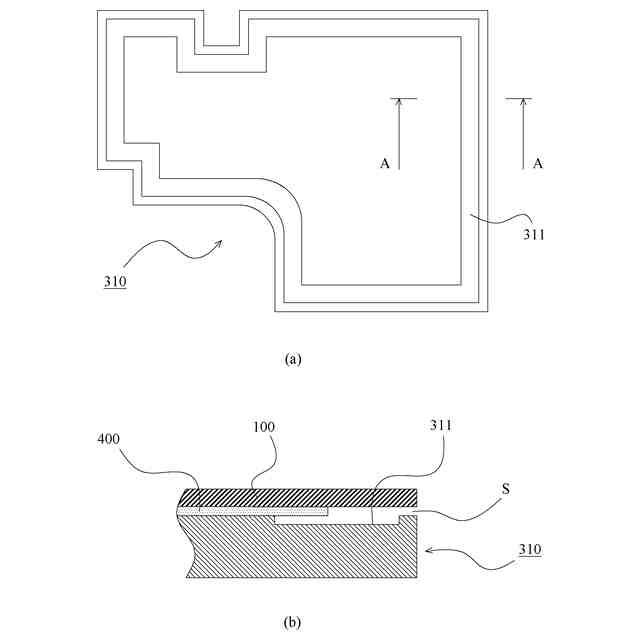

前記補強板における前記フレキシブルプリント配線板に対する貼り合わせ面には、前記補強板と前記フレキシブルプリント配線板とを貼り合わせるための熱硬化性接着剤が流動した際に、流動した前記熱硬化性接着剤を溜めることができる溝が設けられていることを特徴とする請求項１または２に記載の電装品。
【請求項４】
前記フレキシブルプリント配線板に取り付けられる取付部材を備えると共に、

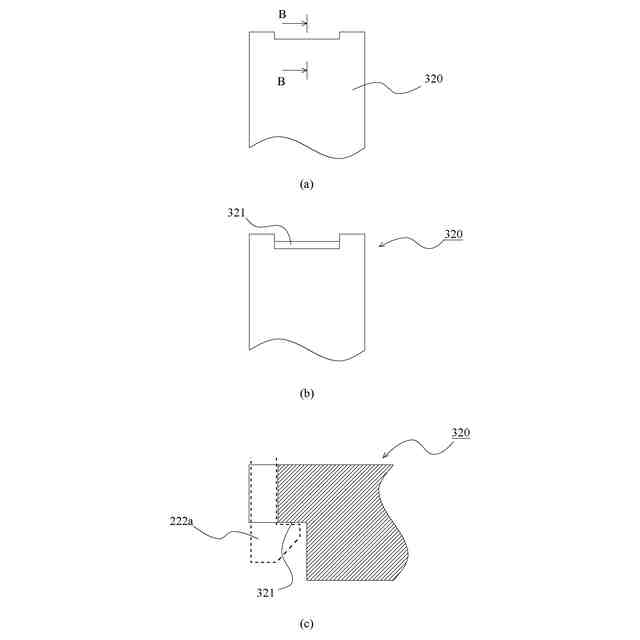

前記補強板には厚み方向に段差が形成されることで構成される被係合部が設けられ、かつ前記取付部材には前記被係合部に係合する係合突起が設けられることを特徴とする請求項１または２に記載の電装品。
【請求項５】
フレキシブルプリント配線板に貼り合わされる補強板であって、
リフロー半田付け工程に耐える耐熱性を有し、かつ熱可塑性樹脂からなる成形品により構成されることを特徴とする補強板。
【請求項６】
前記フレキシブルプリント配線板に対する貼り合わせ面の算術平均粗さＲａが５（μｍ）以上であることを特徴とする請求項５に記載の補強板。
【請求項７】
前記フレキシブルプリント配線板に対する貼り合わせ面には、前記フレキシブルプリント配線板に貼り合わせるための熱硬化性接着剤が流動した際に、流動した前記熱硬化性接着剤を溜めることができる溝が設けられていることを特徴とする請求項５または６に記載の補強板。
【請求項８】
厚み方向に段差が形成されることで構成され、かつ前記フレキシブルプリント配線板に取り付けられる取付部材に設けられた係合突起が係合する被係合部を備えることを特徴とする請求項５または６に記載の補強板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フレキシブルプリント配線板を備える電装品、及び補強板に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
フレキシブルプリント配線板（以下、「ＦＰＣ」と称する）を備える電装品においては、ＦＰＣに対して、リフロー半田付けにより、各種電子部品やコネクタが取り付けられる技術が知られている。ＦＰＣ自体は柔軟性が高いため、ＦＰＣにおける各種電子部品やコネクタが取り付けられる部位の裏面に、補強板が取り付けられるのが一般的である。補強板の材料としては、耐熱性に優れたガラスエポキシ材料が広く利用されている。
【０００３】
ガラスエポキシ製の補強板においては、ＦＰＣに貼り合わせる前または後に、金型による打ち抜き加工によって所望の形状に製作されるのが一般的である。このように打ち抜き加工が行われる場合には、切削部分に大きなバリが生じてしまうことがあり、また、切削粉が生じるため電装品に悪影響が出てしまうことが懸念される。また、ガラスエポキシ製の補強板の場合には、厚み方向の加工が困難なため、複雑な立体形状の形成が困難であるといった欠点もある。
【先行技術文献】
【特許文献】
【０００４】
特許第３８９５１２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、補強板について、打ち抜き加工が不要で複雑な立体形状の形成を可能とする電装品及び補強板を提供することにある。
【課題を解決するための手段】
【０００６】
本発明は、上記課題を解決するために以下の手段を採用した。
【０００７】
すなわち、本発明の電装品は、
フレキシブルプリント配線板と、
前記フレキシブルプリント配線板に貼り合わされる補強板と、
を備える電装品であって、
前記補強板は、リフロー半田付け工程に耐えられる耐熱性を有し、かつ熱可塑性樹脂からなる成形品により構成されることを特徴とする。
【０００８】
また、本発明の補強板は、
フレキシブルプリント配線板に貼り合わされる補強板であって、
リフロー半田付け工程に耐える耐熱性を有し、かつ熱可塑性樹脂からなる成形品により構成されることを特徴とする。
【０００９】
これらの発明によれば、補強板は、熱可塑性樹脂からなる成形品により構成されるので、打ち抜き加工が不要で、かつ複雑な立体形状とすることもできる。また、補強板は、リフロー半田付け工程に耐える耐熱性を有するので、フレキシブルプリント配線板に補強板を貼り付けた後に、各種電子部品やコネクタなどをリフロー半田付けにより取り付けても支障を来してしまうこともない。
【００１０】
前記補強板における前記フレキシブルプリント配線板に対する貼り合わせ面の算術平均粗さＲａが５（μｍ）以上であるとよい。
（【００１１】以降は省略されています）
