公開番号2025177025
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083504
出願日2024-05-22
発明の名称引戸用引手
出願人株式会社久力製作所
代理人弁理士法人平和国際特許事務所
主分類E05B 1/06 20060101AFI20251128BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】被取付手段の構造を単純化できるようにするとともに、調整幅も比較的大きくとることができるようにして汎用性の向上を図る。

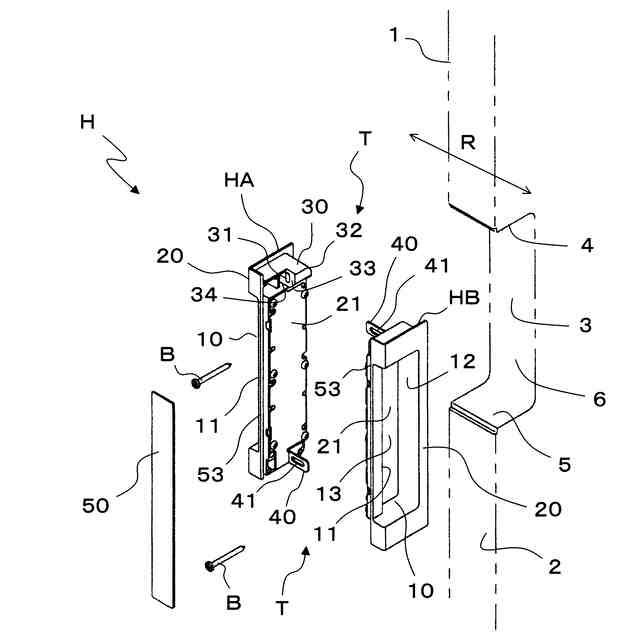

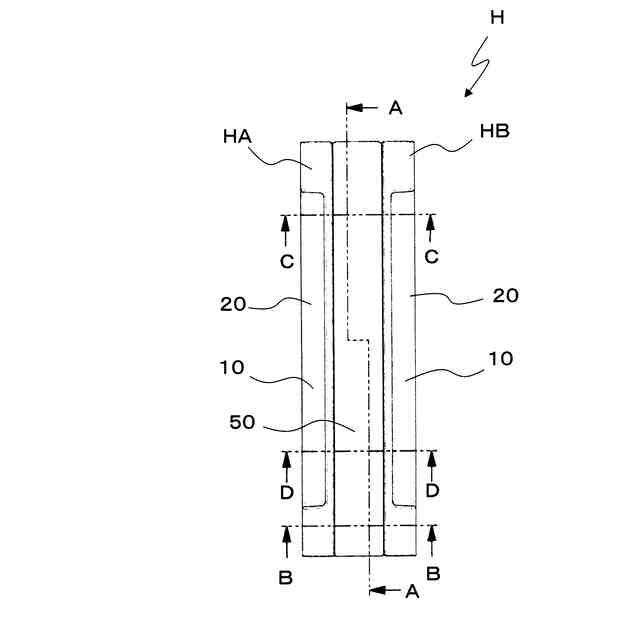

【解決手段】引戸1の凹部6に設けられる指掛部10を有した一方引手部材HAと他方引手部材HBとを備え、これらの裏面側にこれらの厚さ方向Rの間隔を調整可能に凹部6の底壁面3に1つのビスBにより取付けられる被取付手段Tを設け、一方引手部材HA及び他方引手部材HBを、夫々、指掛部10の前側掛部11及び後側掛部12を有した枠状の手掛本体20と、手掛本体20の裏面側に取付けられ指掛部10の底面部13を構成する底板21とを備えて構成し、被取付手段Tを、第1取付凸部30とこれに重畳する第2取付凸部40とを備えて構成し、この第2取付凸部40を、底板21に設けた。
【選択図】図1
特許請求の範囲【請求項１】

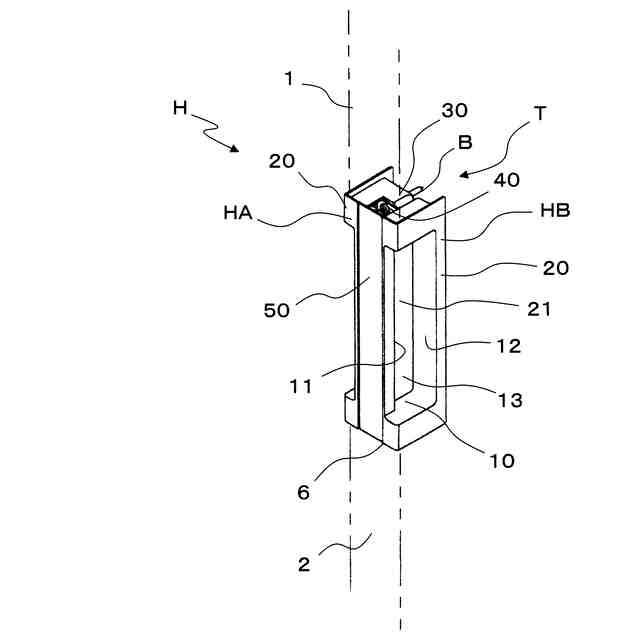

引戸の開閉方向の木口端面に開放して形成され底壁面，上壁面及び下壁面を有した略矩形状の凹部に装着される引戸用引手において、
上記凹部の引戸の厚さ方向一方面側に設けられ該一方面側に指を掛けるための指掛部を有した一方引手部材と、上記凹部の引戸の厚さ方向他方面側に設けられるとともに該他方面側に指を掛けるための指掛部を有した他方引手部材とを備え、
上記指掛部を、上記凹部の木口端面側の前側掛部，上記凹部の底壁面側の後側掛部及び底面部を有して凹状に形成し、
上記一方引手部材及び他方引手部材の互いに対向する裏面側に、該一方引手部材及び他方引手部材がこれらの上記引戸の厚さ方向の間隔を調整可能に上記凹部の底壁面に１つのビスにより取付けられる被取付手段を設け、
上記一方引手部材及び他方引手部材を、夫々、上記前側掛部及び後側掛部を有した枠状の手掛本体と、該手掛本体の裏面側に取付けられ上記底面部を構成する底板とを備えて構成し、
上記被取付手段の全部もしくは一部を、上記底板に設けたことを特徴とする引戸用引手。
続きを表示（約 1,300 文字）【請求項２】
上記被取付手段を、上記一方引手部材または他方引手部材の裏面側に突設され上記凹部の底壁面に当接するとともに上記ビスが挿通される第１挿通孔が形成された第１取付凸部と、該第１取付凸部が突設された方とは反対側の上記一方引手部材または他方引手部材の裏面側に突設され上記第１取付凸部の上記引戸の木口端面側に重畳するとともに上記ビスが挿通される第２挿通孔が形成された第２取付凸部とを備えて構成し、
上記第１取付凸部及び第２取付凸部の少なくともいずれか一方を、上記底板に設け、
該底板に設けられる上記第１取付凸部の第１挿通孔及び／または上記第２取付凸部の第２挿通孔を、上記引戸の厚さ方向に長い長孔で構成したことを特徴とする請求項１記載の引戸用引手。
【請求項３】

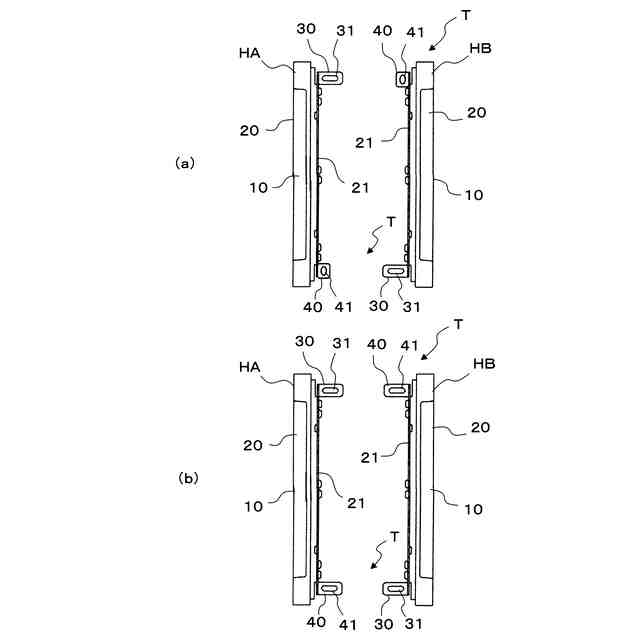

上記被取付手段を、上下に一対設け、
上記上側の被取付手段において、上記第１取付凸部を、上記一方引手部材及び他方引手部材のいずれか一方の上記手掛本体の裏面側に設け、上記第２取付凸部を、上記一方引手部材及び他方引手部材のいずれか他方の上記底板の裏面側に設け、
上記下側の被取付手段において、上記第１取付凸部を、上記一方引手部材及び他方引手部材のいずれか他方の上記手掛本体の裏面側に設け、上記第２取付凸部を、上記一方引手部材及び他方引手部材のいずれか一方の上記底板の裏面側に設けたことを特徴とする請求項２記載の引戸用引手。
【請求項４】
上記一方引手部材及び他方引手部材を、同じ大きさで同じ形状に形成し、互いに上下逆の関係でこれらの底板同士が向き合うように配置することを特徴とする請求項３記載の引戸用引手。
【請求項５】

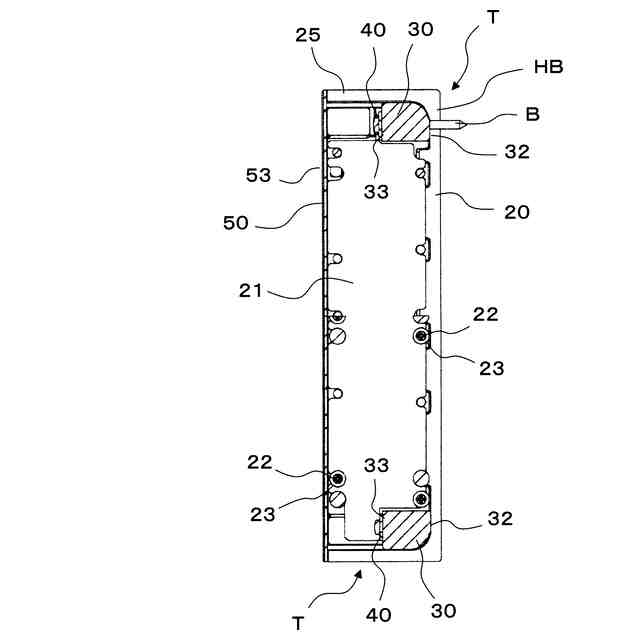

上記第１取付凸部を、上記凹部の底壁面に接合する接合外面と、上記第２取付凸部が接合する接合内面とを有したブロック状に形成し、上記第２取付凸部を、上記第１取付凸部の接合内面に接合するように上記底板の一部を折曲して一体形成したことを特徴とする請求項４記載の引戸用引手。
【請求項６】
上記手掛本体に、上記第２取付凸部の先端側が上記引戸の厚さ方向に進退動可能に没入可能な穴部を形成したことを特徴とする請求項５記載の引戸用引手。
【請求項７】
上記手掛本体を金属製の鋳物で形成し、上記底板を金属製板で形成し、該底板を、上記手掛本体に小ネジで止着することを特徴とする請求項１乃至６何れかに記載の引戸用引手。
【請求項８】
上記一方引手部材及び他方引手部材の上記引戸の木口端面側の木口側表面に、該一方引手部材及び他方引手部材に跨って設けられ該一方引手部材及び他方引手部材の間を覆う板状のカバーを備え、
該カバーを磁着材料で形成し、
上記一方引手部材及び他方引手部材に、夫々、上記カバーを磁着するマグネットを内装したことを特徴とする請求項１乃至６何れかに記載の引戸用引手。
【請求項９】
上記手掛本体に、上記底板で覆われ上記マグネットを収容する収容穴を形成したことを特徴とする請求項８記載の引戸用引手。

発明の詳細な説明【技術分野】
【０００１】
本発明は、引戸の木口に形成した凹部に装着され引戸の開閉操作を行うための引戸用引手に係り、特に、指掛部を有した引手部材を引戸の厚さ方向両面に夫々備えた引戸用引手に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
従来、この種の引戸用引手としては、例えば、特許文献１（特開２０１９－７０２５１号公報）に記載されたものが知られている。図１０に示すように、この引戸用引手Ｈａは、引戸１の開閉方向の木口端面２に開放して形成され底壁面３，上壁面（図示せず）及び下壁面（図示せず）を有した略矩形状の凹部６に装着され、この凹部６の引戸１の厚さ方向Ｒの一方面側に設けられるとともに一方面側に指を掛けるための指掛部１００を有した一方引手部材１１０ａと、凹部６の引戸１の厚さ方向Ｒの他方面側に設けられるとともに他方面側に一方引手部材１１０ａと同じ指掛部１００を有した他方引手部材１１０ｂとを備えて構成されている。指掛部１００は、凹部６の木口端面２側の前側掛部１０１，凹部６の底壁面３側の後側掛部１０２及び底面部１０３を有して凹状に形成されている。一方引手部材１１０ａ及び他方引手部材１１０ｂは、例えば、亜鉛ダイカスト製のものである。
【０００３】
この従来の引戸用引手Ｈａにおいては、引戸１としては厚さの異なるものが種々あることから、これに対応するために、一方引手部材１１０ａ及び他方引手部材１１０ｂの互いに対向する裏面側には、一方引手部材１１０ａ及び他方引手部材１１０ｂがこれらの凹部６の引戸の厚さ方向Ｒの間隔を調整可能に凹部６の底壁面３に１つのビスＢにより取付けられる被取付手段１２０が設けられている。被取付手段１２０は、上下に一対設けられている。この被取付手段１２０は、一方引手部材１１０ａ及び他方引手部材１１０ｂの互いに対向する裏面に夫々設けられビスＢの通る溝が形成された断面半円錐台状に形成された部分を有する一体成形された後側凸部１２１及び別体の前側凸部１２２と、これらの後側凸部１２１及び前側凸部１２２に夫々係合しビスＢのねじ込みによって、一方引手部材１１０ａ及び他方引手部材１１０ｂをビスＢ側に引き寄せる断面傘型の一対の金具１２３，１２４とから構成されており、金具の引き寄せ程度によって、一方引手部材１１０ａ及び他方引手部材１１０ｂの間隔を調整して引戸の厚さに対応するようにしている。符号１２５は、一方引手部材１１０ａ及び他方引手部材１１０ｂの表面側でこれらに跨って設けられ、一方引手部材１１０ａ及び他方引手部材１１０ｂの間を覆う板状のカバーである。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－７０２５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、この従来の引戸用引手Ｈａにおいて、被取付手段１２０は、一体成形された後側凸部１２１及び別体の前側凸部１２２を備えるとともにこれらに係合する断面傘型の一対の金具１２３，１２４を備えて構成されているので、その構造が複雑になっている。また、後側凸部１２１及び前側凸部１２２に対する金具１２３，１２４の係合が浅くなることがあるので、調整幅が比較的小さく、係合が浅くなるとその保持も不安定になる。そのため、汎用性に劣るという問題があった。
本発明は上記の問題点に鑑みて為されたもので、被取付手段の構造を単純化できるようにするとともに、調整幅も比較的大きくとることができるようにして汎用性の向上を図った引戸用引手を提供することを目的とする。
【課題を解決するための手段】
【０００６】
このような目的を達成するための本発明の引戸用引手は、引戸の開閉方向の木口端面に開放して形成され底壁面，上壁面及び下壁面を有した略矩形状の凹部に装着される引戸用引手において、
上記凹部の引戸の厚さ方向一方面側に設けられ該一方面側に指を掛けるための指掛部を有した一方引手部材と、上記凹部の引戸の厚さ方向他方面側に設けられるとともに該他方面側に指を掛けるための指掛部を有した他方引手部材とを備え、
上記指掛部を、上記凹部の木口端面側の前側掛部，上記凹部の底壁面側の後側掛部及び底面部を有して凹状に形成し、
上記一方引手部材及び他方引手部材の互いに対向する裏面側に、該一方引手部材及び他方引手部材がこれらの上記引戸の厚さ方向の間隔を調整可能に上記凹部の底壁面に１つのビスにより取付けられる被取付手段を設け、

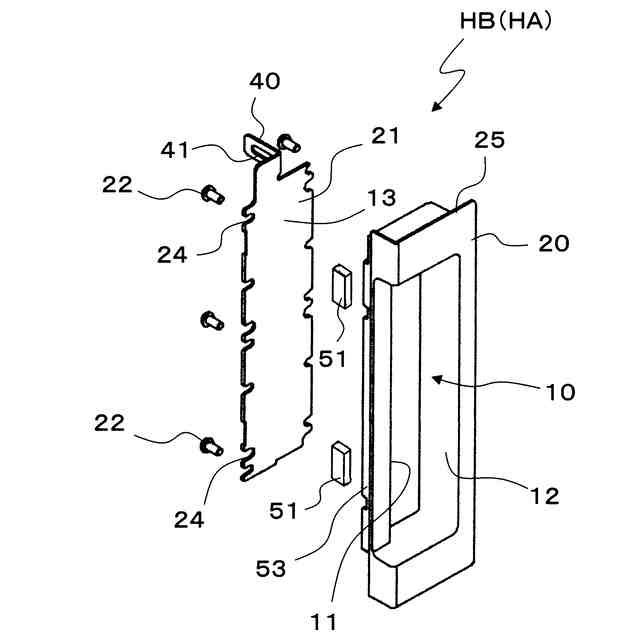

上記一方引手部材及び他方引手部材を、夫々、上記前側掛部及び後側掛部を有した枠状の手掛本体と、該手掛本体の裏面側に取付けられ上記底面部を構成する底板とを備えて構成し、
上記被取付手段の全部もしくは一部を、上記底板に設けた構成としている。
【０００７】
これにより、一方引手部材及び他方引手部材を作成するときは、予め、手掛本体と、底板とを所要の形状に作成する。例えば、手掛本体を、亜鉛等からなる金属製のダイカスト製品等の鋳物で形成し、底板を金属製板で形成する。この場合、底板は板状なので、被取付手段を、例えば、底板の一部を折曲して形成することができることから、被取付手段を形成し易くすることができる。また、被取付手段の全部もしくは一部を底板に設けたので、ビスで取付けられる部分を長く形成し易くなる。即ち、一方引手部材及び他方引手部材においては、手掛本体と底板とを別々に作成するので、特に底板に形成する被取付手段を形成し易くなり、それだけ、被取付手段の構造を単純化できるようにすることができる。
【０００８】
そして、一方引手部材及び他方引手部材においては、手掛本体に、底板を取付けることにより、これらを完成させる。この底板の取付けは、例えば、接着やネジ手段等の適宜の手段で行うことができる。
【０００９】
また、本引戸用引手を、引戸の凹部に装着するときは、凹部の引戸の厚さ方向一方面側に一方引手部材を配置し、凹部の引戸の厚さ方向他方面側に他方引手部材を配置し、被取付手段を、ビスを凹部の底壁面にねじ込むことによりこの底壁面に取付ける。この際には、一方引手部材と他方引手部材との間隔を、引戸の厚さに合わせて調整し、適正な間隔になった位置で、ビスをねじ込む。この場合、被取付手段の全部もしくは一部を底板に設けたので、ビスで取付けられる部分を長く形成し易くなり、それだけ、一方引手部材と他方引手部材との間隔の調整幅を比較的大きくとることができるようになる。その結果、種々の厚さの引戸に対応でき易くなり、汎用性を向上させることができる。
【００１０】
より具体的には、本発明は、必要に応じ、上記被取付手段を、上記一方引手部材または他方引手部材の裏面側に突設され上記凹部の底壁面に当接するとともに上記ビスが挿通される第１挿通孔が形成された第１取付凸部と、該第１取付凸部が突設された方とは反対側の上記一方引手部材または他方引手部材の裏面側に突設され上記第１取付凸部の上記引戸の木口端面側に重畳するとともに上記ビスが挿通される第２挿通孔が形成された第２取付凸部とを備えて構成し、
上記第１取付凸部及び第２取付凸部の少なくともいずれか一方を、上記底板に設け、
該底板に設けられる上記第１取付凸部の第１挿通孔及び／または上記第２取付凸部の第２挿通孔を、上記引戸の厚さ方向に長い長孔で構成している。
（【００１１】以降は省略されています）
