公開番号2025177019
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083483
出願日2024-05-22
発明の名称ベースプレート
出願人ソフトバンク株式会社
代理人弁理士法人白坂
主分類H01L 23/34 20060101AFI20251128BHJP(基本的電気素子)
要約【課題】基板のグラウンドとして用いる軽量化された回路基板のベースプレートを提供する。

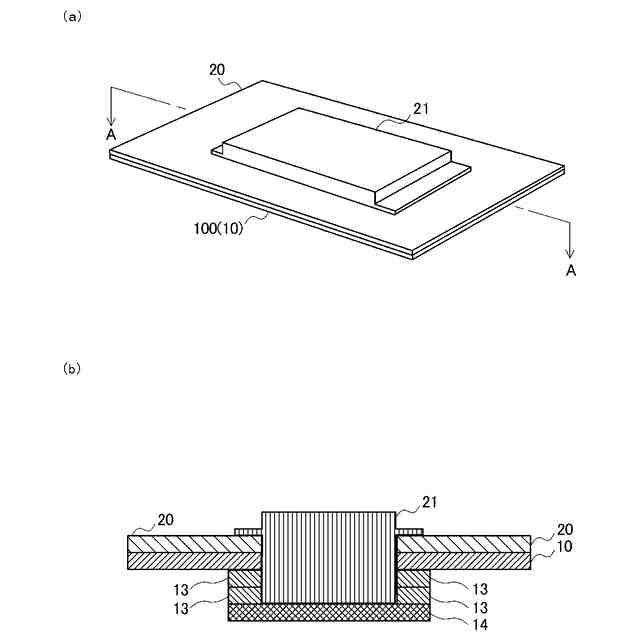

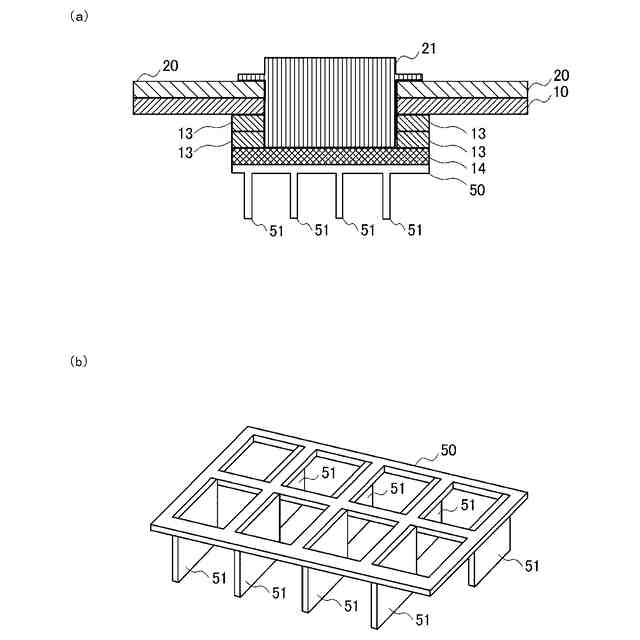

【解決手段】基板20に重畳してグラウンドとして用いられるベースプレート100であって、基板に設けられ、基板からベースプレート100に向かって突出する電子部品(MOSFET)21に対向する位置に電子部品を平面視した場合の外形に沿うように設けられた開口部を有する板金10と、開口部に対向する開口部と同形状の開口を有し、所定の厚みを有する1以上の枠体13と、枠体13に設けられた開口を覆う底部14と、を備え、板金10、1以上の枠体13、底部14の順に重畳されて成る。

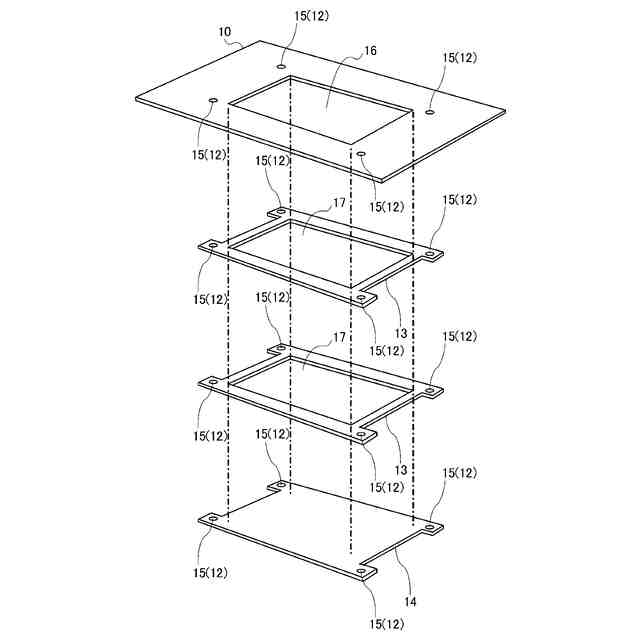

【選択図】図4
特許請求の範囲【請求項１】
基板に重畳してグラウンドとして用いられるベースプレートであって、

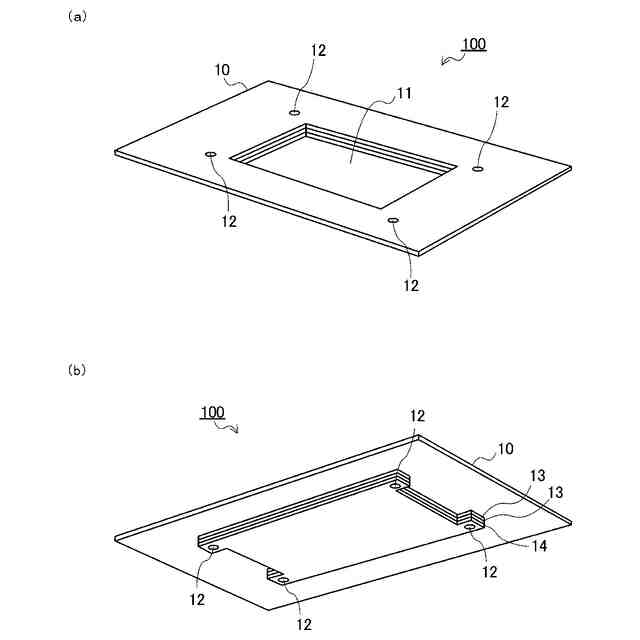

前記基板に設けられ、前記基板から前記ベースプレートに向かって突出する電子部品に対向する位置に前記電子部品を平面視した場合の外形に沿うように設けられた開口部を有する板金と、

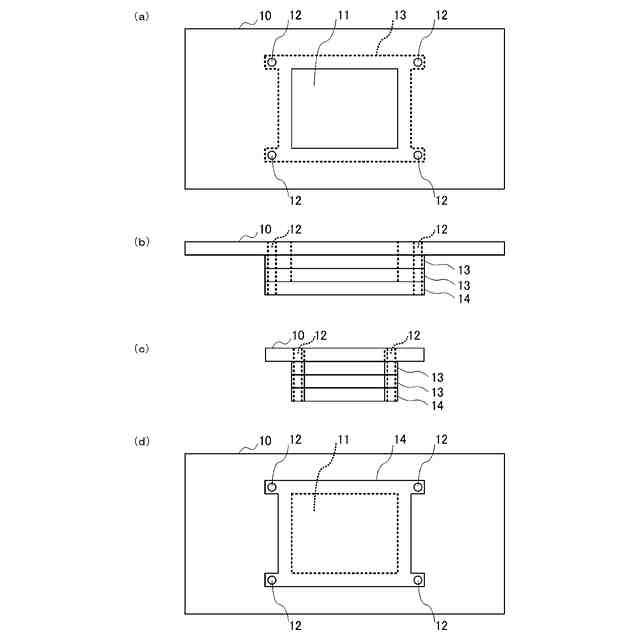

前記開口部に対向する前記開口部と同形状の開口を有し、所定の厚みを有する１以上の枠体と、
前記枠体に設けられた開口を覆う底部と、を備え、
前記板金、前記１以上の枠体、前記底部の順に重畳されて成るベースプレート。
続きを表示（約 350 文字）【請求項２】
前記電子部品が前記基板から突出している長さが、前記板金の厚み及び前記枠体の前記所定の厚みに基づく長さ以下となる数の前記１以上の枠体が重畳されている
ことを特徴とする請求項１に記載のベースプレート。
【請求項３】
前記ベースプレートは、アルミニウム製である
ことを特徴とする請求項１又は２に記載のベースプレート。
【請求項４】
前記基板は、通信基板である
ことを特徴とする請求項１又は２に記載のベースプレート。
【請求項５】
前記通信基板及びベースプレートは、ＨＡＰＳ（High Altitude Platform Station）の無人飛行機に搭載される
ことを特徴とする請求項４に記載のベースプレート。

発明の詳細な説明【技術分野】
【０００１】
この発明は、回路基板のベースプレートに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年、無線通信の基地局を高高度に配することにより、基地局一つ当たりの通信エリアは広くなることから、高高度に滞空する航空機に無線局を搭載する高高度プラットフォームとして知られるＨＡＰＳ（ＨｉｇｈＡｌｔｉｔｕｄｅＰｌａｔｆｏｒｍＳｔａｔｉｏｎ）を用いた通信システムが開発されている。ＨＡＰＳに用いられる航空機は、滞空するためになるべく軽量化されることが望まれるものであり、その軽量化は、例えば、回路基板やヒートシンクにおいても成されることが好ましい。
【０００３】
特許文献１においては、ヒートシンク内にベースプレートを設けて小型化を図る技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１４／１３２４２５号
【発明の概要】
【発明が解決しようとする課題】
【０００５】

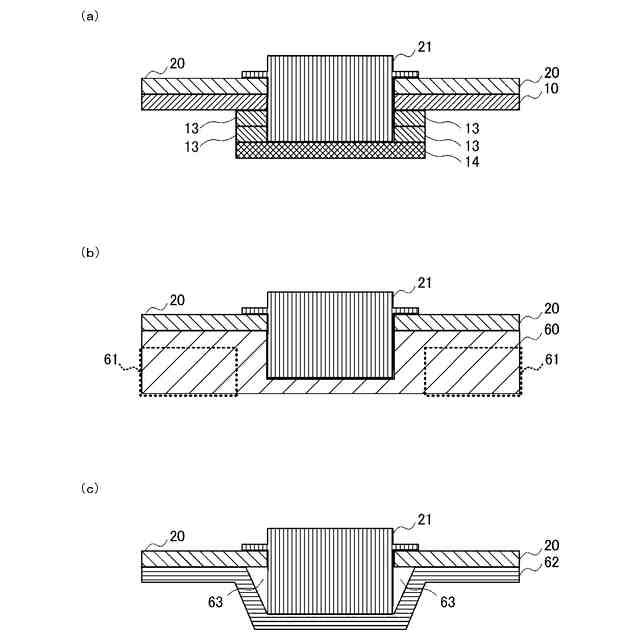

ところで、回路基板に設けられる電子回路部品と相対する箇所においては、凹部が設けられる必要があるが、その実現手法としてベースプレートとして用いる金属ブロックから削り出し加工により実現することが考えられる。しかしながら、削り出し加工により実現されるベースプレートは、かねてより、その重量と加工コストが問題視されている。削り出し加工以外の手法としては、薄い板金をプレス加工により凹部を形成することも考えられるが、この場合の凹部はプレス加工の性質上、凹部と電子回路部品との間に隙間ができるという問題がある。
【０００６】
そこで、本発明は上記問題に鑑みて成されたものであり、従来よりも軽量かつ凹部と電子回路部品との間の隙間がないベースプレートを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明に係るベースプレートは、基板に重畳してグラウンドとして用いられるベースプレートであって、基板に設けられ、基板からベースプレートに向かって突出する電子部品に対向する位置に電子部品を平面視した場合の外形に沿うように設けられた開口部を有する板金と、開口部に対向する開口部と同形状の開口を有し、所定の厚みを有する１以上の枠体と、枠体に設けられた開口を覆う基底部と、を備え、板金、１以上の枠体、基底部の順に重畳されて成る。
【０００８】
また、上記ベースプレートにおいて、電子部品が基板から突出している長さが、板金の厚み及び枠体の所定の厚みに基づく長さ以下となる数の１以上の枠体が重畳されていることとしてもよい。
【０００９】
また、上記ベースプレートにおいて、ベースプレートは、アルミニウム製であることとしてもよい。
【００１０】
また、上記ベースプレートにおいて、基板は通信基板であることとしてもよい。
（【００１１】以降は省略されています）
