特許ウォッチ

公開番号2025175810
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024082085
出願日2024-05-20
発明の名称自動倉庫
出願人株式会社都築産業
代理人個人,個人
主分類B65G 1/04 20060101AFI20251126BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】効率の良い物品の移動を可能とした自動倉庫を提供すること。

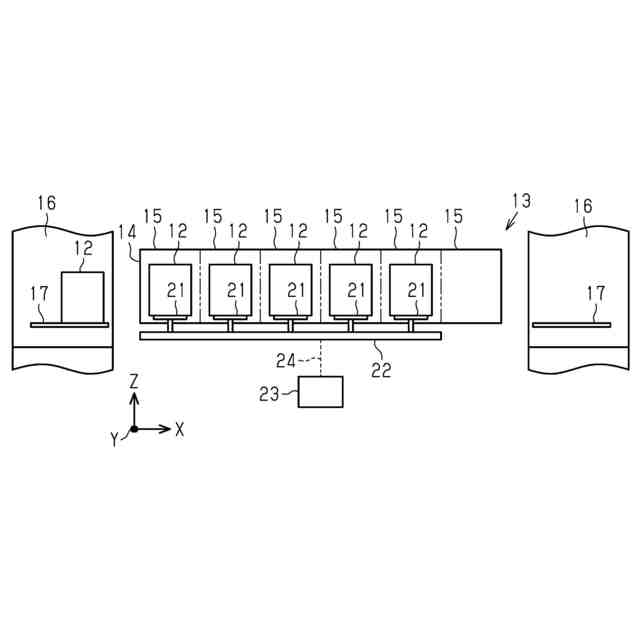

【解決手段】自動倉庫は、物品12の出し入れ方向に沿った列方向Xに3つ以上の物品収容部15が並設された列収容部14を含む棚13と、列方向Xに移動可能に構成され、物品収容部15に配置された物品12を列方向Xに搬送可能な搬送部材21とを備える。搬送部材21は、列方向Xに並設された物品収容部15の数よりも少ない数で、且つ2つ以上設けられる。
【選択図】図2
特許請求の範囲【請求項１】
物品の出し入れ方向に沿った列方向に３つ以上の物品収容部が並設された列収容部を含む棚と、
前記列方向に移動可能に構成され、前記物品収容部に配置された前記物品を前記列方向に搬送可能な搬送部材と
を備えた自動倉庫であって、
前記搬送部材は、前記列方向に並設された前記物品収容部の数よりも少ない数で、且つ２つ以上設けられた自動倉庫。
続きを表示（約 340 文字）【請求項２】
複数の前記搬送部材は、前記列方向に一体的に移動するように構成された請求項１に記載の自動倉庫。
【請求項３】
前記搬送部材は、前記物品を持ち上げた状態で前記列方向に移動することで前記物品を搬送するものであって、
複数の前記搬送部材は、それぞれ個別に前記物品を持ち上げ可能に構成された請求項２に記載の自動倉庫。
【請求項４】
前記搬送部材は、前記列方向に並設された前記物品収容部の数よりも１つ少ない数だけ設けられた請求項１に記載の自動倉庫。
【請求項５】
前記列収容部における前記列方向の両端の前記物品収容部は、それぞれ前記物品の出し入れが可能に構成された請求項１から請求項４のいずれか１項に記載の自動倉庫。

発明の詳細な説明【技術分野】
【０００１】
本開示は、自動倉庫に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来の自動倉庫としては、物品の出し入れ方向に沿った列方向に３つ以上の物品収容部が並設された棚と、列方向に移動可能に設けられ、物品収容部に配置された物品を列方向に搬送可能な搬送台車とを備えたものがある（例えば、特許文献１参照）。このような自動倉庫では、搬送台車によって物品を列方向に自在に移動させることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１６００４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記したような自動倉庫は、物品収容部の列に１台の搬送台車が配備されたものであって、例えば、列方向に並んだ複数の物品を同時に移動させるといったことができなかった。そのような場合では搬送台車が複数往復することになる等、搬送の効率が悪いという問題があった。
【０００５】
本開示は、上記課題を解決するためになされたものであって、その目的は、効率の良い物品の移動を可能とした自動倉庫を提供することにある。
【課題を解決するための手段】
【０００６】
本開示の自動倉庫は、物品の出し入れ方向に沿った列方向に３つ以上の物品収容部が並設された列収容部を含む棚と、前記列方向に移動可能に構成され、前記物品収容部に配置された前記物品を前記列方向に搬送可能な搬送部材とを備えた自動倉庫であって、前記搬送部材は、前記列方向に並設された前記物品収容部の数よりも少ない数で、且つ２つ以上設けられる。
【０００７】
同構成によれば、搬送部材は、列方向に並設された物品収容部の数よりも少ない数で、且つ２つ以上設けられるため、例えば、列収容部に収納された２つ以上の物品を同時に列方向に搬送することが可能となる。よって、効率良く物品を移動させることが可能となる。
【発明の効果】
【０００８】
本開示の自動倉庫によれば、効率の良い物品の移動が可能となる。
【図面の簡単な説明】
【０００９】

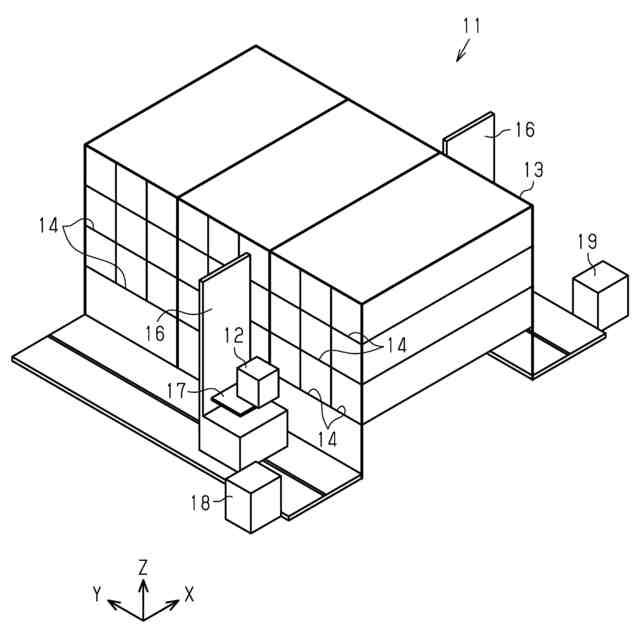

一実施形態における自動倉庫の模式斜視図である。

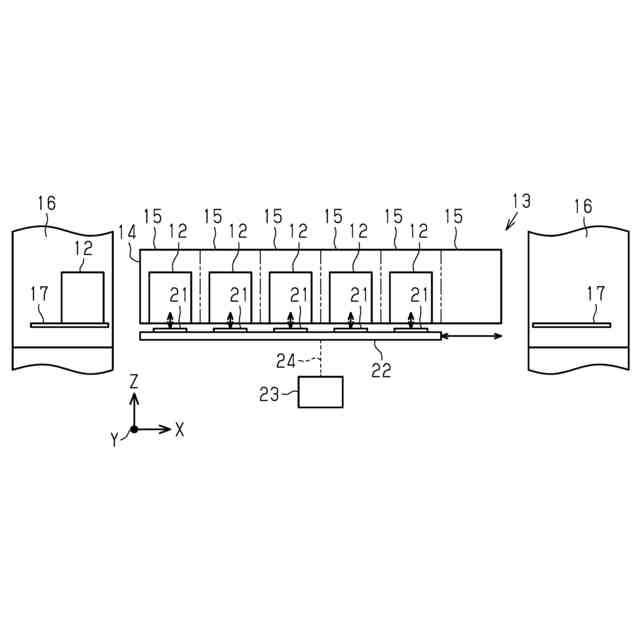

一実施形態における自動倉庫の一部模式図である。

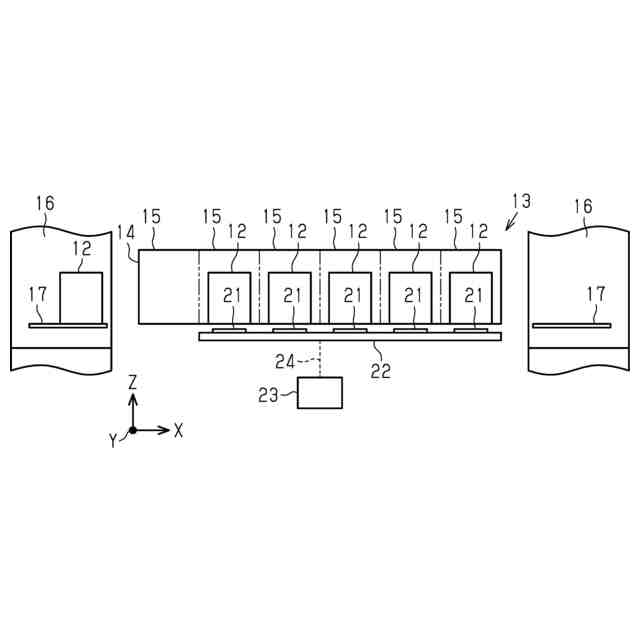

一実施形態における自動倉庫の動作を説明するための模式図である。
一実施形態における自動倉庫の動作を説明するための模式図である。
一実施形態における自動倉庫の動作を説明するための模式図である。
一実施形態における自動倉庫の動作を説明するための模式図である。
一実施形態における自動倉庫の動作を説明するための模式図である。
一実施形態における自動倉庫の動作を説明するための模式図である。
一実施形態における自動倉庫の動作を説明するための模式図である。
【発明を実施するための形態】
【００１０】
以下、自動倉庫の一実施形態を図１～図９に従って説明する。なお、以下の説明では、互いに直交する三方（図中、Ｘ，Ｙ，Ｚ）をそれぞれ、自動倉庫１１の列方向Ｘ、行方向Ｙ、高さ方向Ｚとして説明する。
（【００１１】以降は省略されています）
