公開番号2025175505
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081665
出願日2024-05-20
発明の名称端子台
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 9/22 20060101AFI20251126BHJP(基本的電気素子)
要約【課題】ハウジングがナットから受ける負荷を軽減することができる端子台を提供する。
【解決手段】端子台1は、貫通孔を有するバスバと、ねじ穴4hを有するナット4と、バスバを保持する保持部と、ねじ穴を貫通孔と対向させてナットを保持する凹部23と、を有するハウジング2と、凹部に収容されたナットに螺合されるボルトと、を備え、ねじ穴の中心軸線4xの方向から見た場合のナットの形状は、長辺41および短辺42を有する長方形であり、ねじ穴は、ナットの中心に対して長辺の方向に沿った一方側にずれて配置されており、凹部は、長辺と対向してナットの回転を規制する係止面23aを有する。
【選択図】図13

特許請求の範囲【請求項１】
貫通孔を有するバスバと、
ねじ穴を有するナットと、
前記バスバを保持する保持部と、前記ねじ穴を前記貫通孔と対向させて前記ナットを保持する凹部と、を有するハウジングと、
前記凹部に収容された前記ナットに螺合されるボルトと、
を備え、
前記ねじ穴の中心軸線の方向から見た場合の前記ナットの形状は、長辺および短辺を有する長方形であり、
前記ねじ穴は、前記ナットの中心に対して前記長辺の方向に沿った一方側にずれて配置されており、
前記凹部は、前記長辺と対向して前記ナットの回転を規制する係止面を有する
ことを特徴とする端子台。
続きを表示（約 190 文字）【請求項２】
前記ナットは、前記長辺および前記短辺を有する長方形の本体と、前記本体から前記中心軸線の方向に突出した突出部と、を有し、
前記ねじ穴は、前記本体および前記突出部に形成されており、
前記ハウジングは、前記凹部に開口する収容孔を有し、
前記ナットは、前記突出部を前記収容孔に挿入した状態で前記凹部に収容される
請求項１に記載の端子台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端子台に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、二つの導電部材をナットおよびボルトによって共締めする技術がある。特許文献１には、ナットを保持するナット保持部を有するハウジングが開示されている。ハウジングによって保持された導体の端子部は、ボルトおよびナットによって相手方の端子と共締めされる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－８９８８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ナットにボルトが螺合するときに、ハウジングはナットに当接してナットの回転を規制する。このときにハウジングがナットから受ける負荷が大きいと、ハウジングの肉厚を大きくする必要があり、ハウジングの大型化を招いてしまう。
【０００５】
本発明の目的は、ハウジングがナットから受ける負荷を軽減することができる端子台を提供することである。
【課題を解決するための手段】
【０００６】
本発明の端子台は、貫通孔を有するバスバと、ねじ穴を有するナットと、前記バスバを保持する保持部と、前記ねじ穴を前記貫通孔と対向させて前記ナットを保持する凹部と、を有するハウジングと、前記凹部に収容された前記ナットに螺合されるボルトと、を備え、前記ねじ穴の中心軸線の方向から見た場合の前記ナットの形状は、長辺および短辺を有する長方形であり、前記ねじ穴は、前記ナットの中心に対して前記長辺の方向に沿った一方側にずれて配置されており、前記凹部は、前記長辺と対向して前記ナットの回転を規制する係止面を有することを特徴とする。
【発明の効果】
【０００７】
本発明に係る端子台において、ナットの形状は、長辺および短辺を有する長方形であり、ねじ穴は、ナットの中心に対して長辺の方向に沿った一方側にずれて配置されている。ナットを保持する凹部は、長辺と対向してナットの回転を規制する係止面を有する。本発明に係る端子台によれば、係止面に対する長辺の傾斜角度を小さくすることで、ハウジングがナットから受ける負荷を軽減することができるという効果を奏する。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係る端子台の斜視図である。

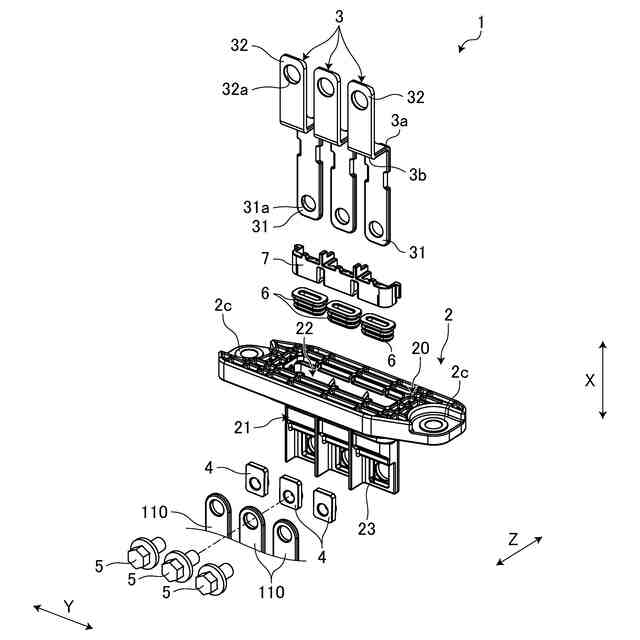

図２は、実施形態に係る端子台の分解斜視図である。

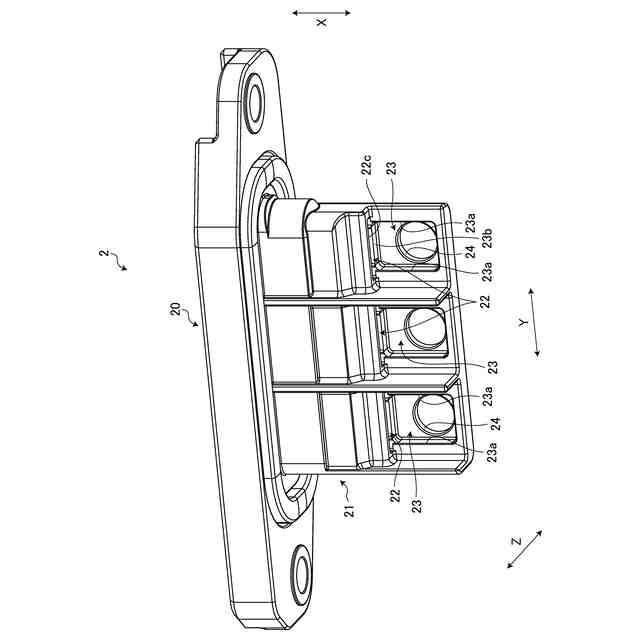

図３は、実施形態に係るハウジングの斜視図である。
図４は、実施形態に係るハウジングの正面図である。

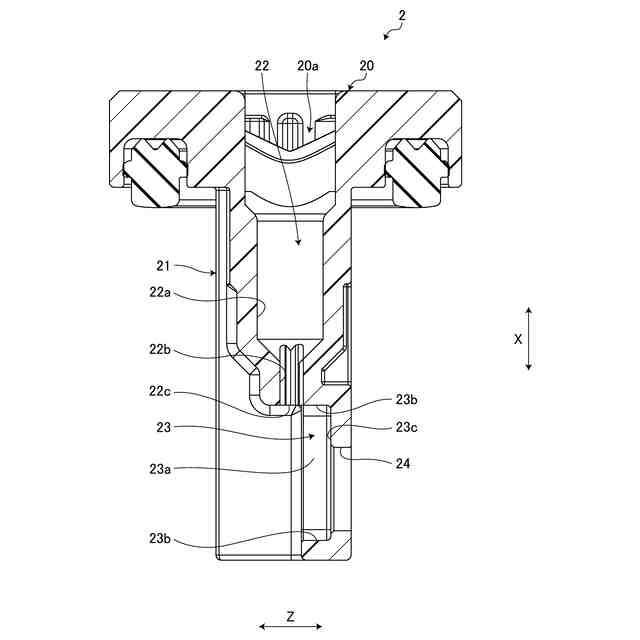

図５は、実施形態に係るハウジングの断面図である。

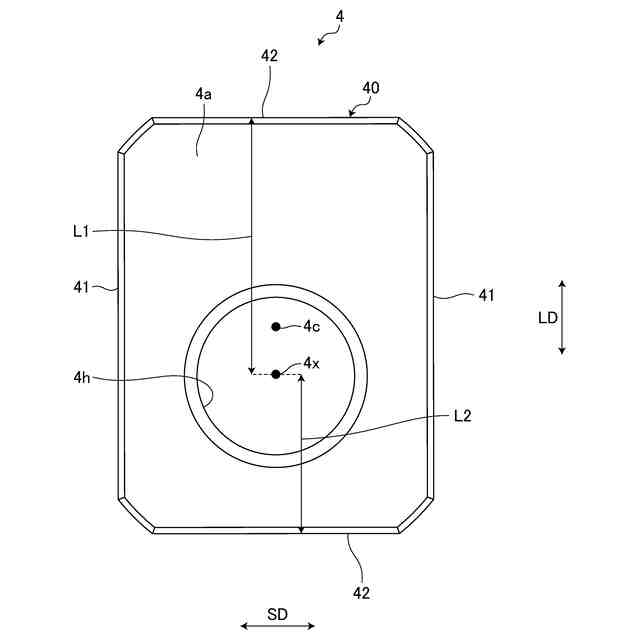

図６は、実施形態に係るナットの平面図である。

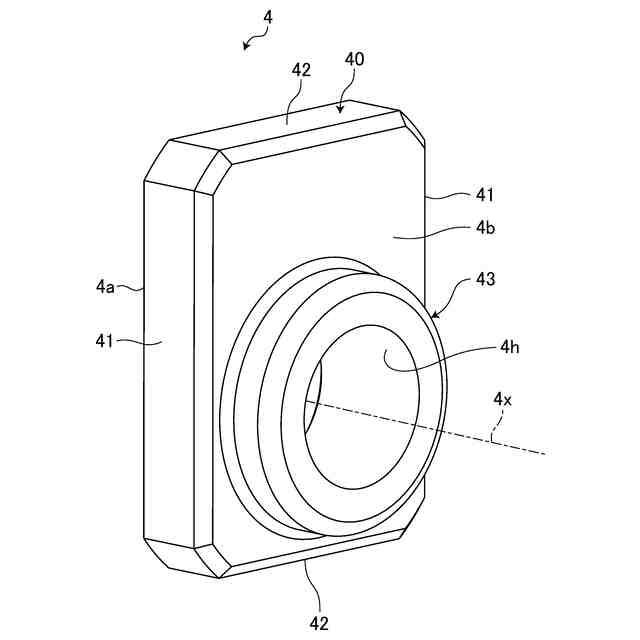

図７は、実施形態に係るナットの斜視図である。
図８は、ナットを保持したハウジングの正面図である。

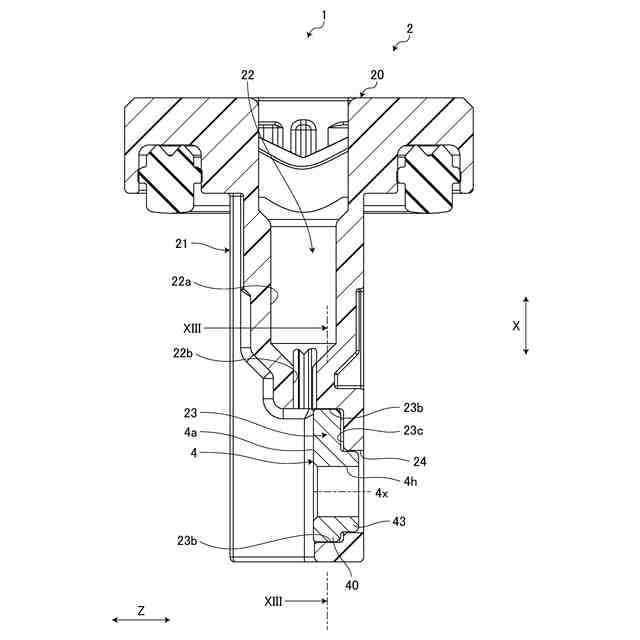

図９は、ナットを保持したハウジングの断面図である。
図１０は、実施形態に係る端子台の断面図である。
図１１は、実施形態に係る端子台の断面図である。
図１２は、実施形態に係る端子台の断面図である。

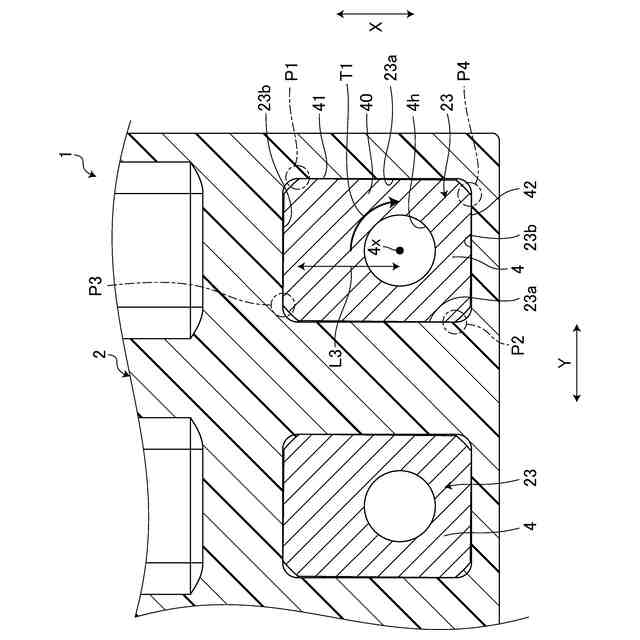

図１３は、実施形態に係る端子台の断面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係る端子台につき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１から図１３を参照して、実施形態について説明する。本実施形態は、端子台に関する。図１は、実施形態に係る端子台の斜視図、図２は、実施形態に係る端子台の分解斜視図、図３は、実施形態に係るハウジングの斜視図、図４は、実施形態に係るハウジングの正面図、図５は、実施形態に係るハウジングの断面図、図６は、実施形態に係るナットの平面図、図７は、実施形態に係るナットの斜視図、図８は、ナットを保持したハウジングの正面図、図９は、ナットを保持したハウジングの断面図、図１０から図１３は、実施形態に係る端子台の断面図である。図５には、図４のV－V断面が示されている。図９には、図８のIX－IX断面が示されている。図１３には、図９のXIII－XIII断面が示されている。
（【００１１】以降は省略されています）
