公開番号2025175448
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081572
出願日2024-05-20
発明の名称端子台
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 9/22 20060101AFI20251126BHJP(基本的電気素子)
要約【課題】バスバの共回りを適正に抑制することができる端子台を提供することを目的とする。
【解決手段】端子台1は、軸線方向Xに沿って延在し、外部端子2と接続されるバスバ10と、バスバ10を保持するハウジング20と、バスバ10および外部端子2をハウジング20に対して締結方向Zに沿って締結する締結部材30と、を備え、ハウジング20は、バスバ10の幅方向Yの一端部を支持する第1回り止め部25と、バスバ10の幅方向Yの他端部を支持する第2回り止め部26と、を有し、第1回り止め部25は、軸線方向Xにおいて締結部材30と幅方向Yに重なる位置に設けられ、第2回り止め部26は、軸線方向Xにおいて締結部材30および第1回り止め部25と離間する位置に設けられる。
【選択図】図4

特許請求の範囲【請求項１】
軸線方向に沿って延在し、外部端子と接続されるバスバと、
前記バスバを保持するハウジングと、
前記バスバおよび前記外部端子を前記ハウジングに対して前記軸線方向と交差する締結方向に沿って締結する締結部材と、を備え、
前記ハウジングは、前記バスバの前記軸線方向および前記締結方向と交差する幅方向の一端部を支持する第１回り止め部と、前記バスバの前記幅方向の他端部を支持する第２回り止め部と、を有し、
前記第１回り止め部は、前記軸線方向において前記締結部材と前記幅方向に重なる位置に設けられ、前記第２回り止め部は、前記軸線方向において前記締結部材および前記第１回り止め部と離間する位置に設けられる、
端子台。
続きを表示（約 280 文字）【請求項２】
前記第１回り止め部は、前記バスバにおける前記締結部材を間に挟んだ前記幅方向の両側に一対で設けられ、
前記第２回り止め部は、一対の前記第１回り止め部に対して離間した状態で前記バスバの前記幅方向の両側に一対で設けられる、
請求項１に記載の端子台。
【請求項３】
前記ハウジングは、前記バスバが前記軸線方向に沿って挿入される挿入孔を含んで構成され、
前記第２回り止め部は、前記挿入孔の内側に設けられ、
前記第１回り止め部は、前記挿入孔の外側に設けられる、
請求項１または２に記載の端子台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端子台に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来の端子台に関連する技術として、例えば、特許文献１には、検出端子と接続される接続端子（バスバ）と、接続端子を保持するハウジングと、接続端子および検出端子をハウジングに対して締結する締結部材と、締結部材の締結に伴う接続端子の共回りを阻止する回転阻止壁と、を備えた組電池が開示されている。回転阻止壁は、接続端子の傾斜面側の一端部と当接している一方で、接続端子の水平面側の他端部とは離間している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１７６９９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、この種の端子台では、例えば、バスバの共回りを適正に抑制する点で更なる改善の余地があった。
【０００５】
本発明は、上記の事情に鑑みてなされたものであって、バスバの共回りを適正に抑制することができる端子台を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係る端子台は、軸線方向に沿って延在し、外部端子と接続されるバスバと、前記バスバを保持するハウジングと、前記バスバおよび前記外部端子を前記ハウジングに対して前記軸線方向と交差する締結方向に沿って締結する締結部材と、を備え、前記ハウジングは、前記バスバの前記軸線方向および前記締結方向と交差する幅方向の一端部を支持する第１回り止め部と、前記バスバの前記幅方向の他端部を支持する第２回り止め部と、を有し、前記第１回り止め部は、前記軸線方向において前記締結部材と前記幅方向に重なる位置に設けられ、前記第２回り止め部は、前記軸線方向において前記締結部材および前記第１回り止め部と離間する位置に設けられる。
【発明の効果】
【０００７】
本発明に係る端子台では、第１回り止め部は、軸線方向において締結部材と幅方向に重なる位置に設けられ、第２回り止め部は、軸線方向において締結部材および第１回り止め部と離間する位置に設けられる。この構成により、端子台は、例えば、第１回り止め部および第２回り止め部によって締結部材の締結に伴うバスバの共回りを抑制することで、当該バスバの共回りによって生じる応力を第１回り止め部および第２回り止め部のそれぞれに分散させることができ、ひいてはハウジングに局所的に応力が集中することを抑制できる。この結果、端子台は、バスバの共回りを適正に抑制することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

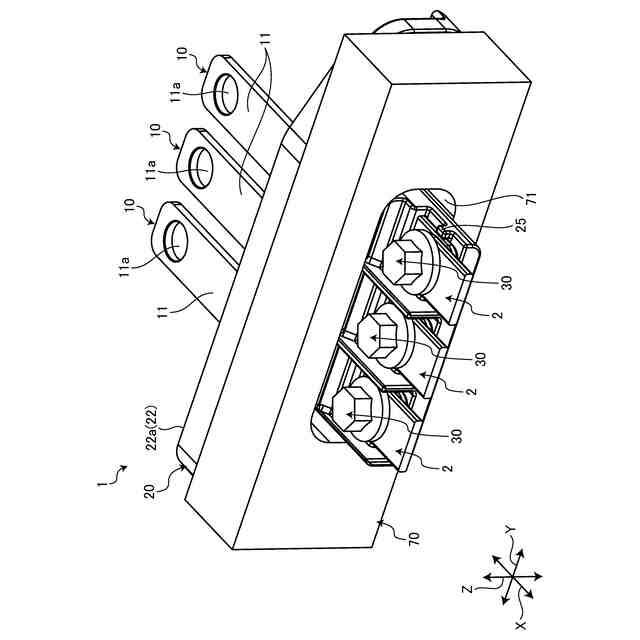

図１は、実施形態に係る端子台の例示的な斜視図である。

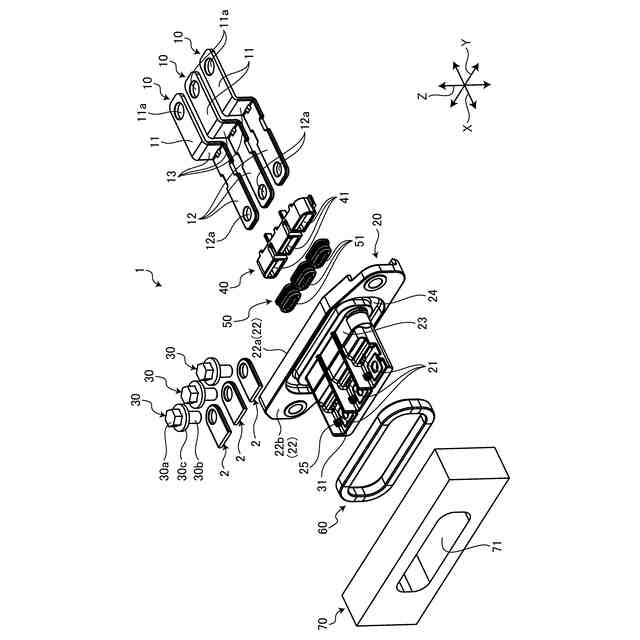

図２は、実施形態に係る端子台の例示的な分解斜視図である。

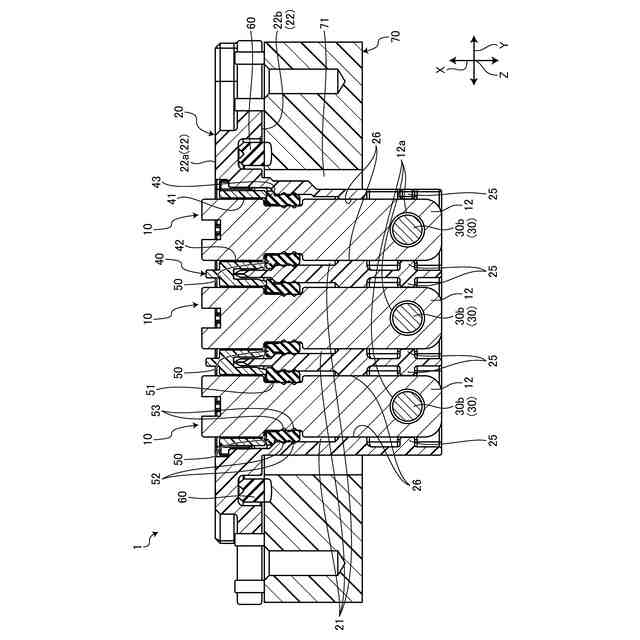

図３は、実施形態に係る端子台の例示的な断面図である。

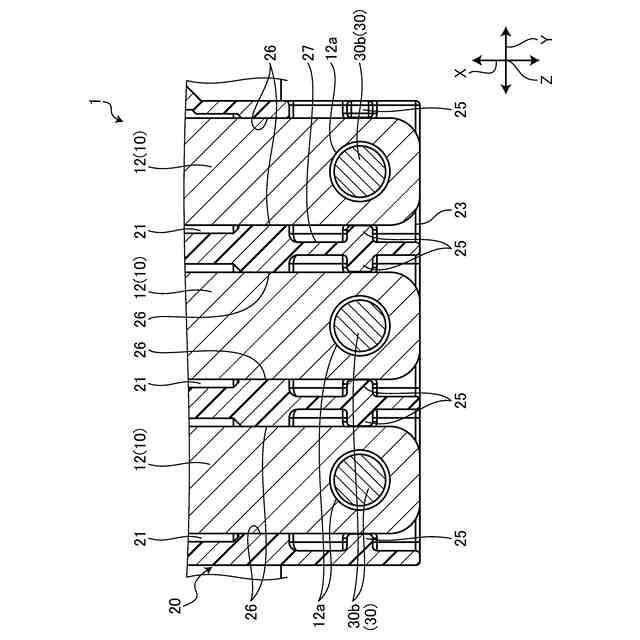

図４は、実施形態に係る端子台の例示的な断面図であって、第１回り止め部および第２回り止め部の拡大図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、下記実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。なお、本明細書では、序数は、部品や、部材、部位、位置、方向等を区別するためだけに用いられており、順番や優先度を示すものではない。
【００１０】
［実施形態］
図１は、実施形態に係る端子台１の斜視図である。図１に示される本実施形態の端子台１は、例えば、電気自動車やハイブリッド自動車等の車両に搭載され、取付対象物７０に取り付けられると共に、不図示の第１機器と第２機器との電気的接続を中継するものである。本実施形態の端子台１は、複数のバスバ１０を含んで構成され、当該複数のバスバ１０の一端部に設けられた第１接続部１１に対して第１機器の外部端子が電気的に接続される。また、本実施形態の端子台１は、複数のバスバ１０の他端部に設けられた第２接続部１２に対して第２機器の外部端子２が電気的に接続される。第１機器は、例えば、モータおよびインバータのうちの一方であり、第２機器は、例えば、モータおよびインバータのうちの他方である。なお、端子台１は、この例には限定されず、例えば、第１機器または第２機器と配索材との中継や、配索材と配索材との中継等に用いられてもよい。
（【００１１】以降は省略されています）
