公開番号2025175455
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081584
出願日2024-05-20
発明の名称端子台
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 9/22 20060101AFI20251126BHJP(基本的電気素子)
要約【課題】ハウジングの大型化を抑制できる端子台を提供する。
【解決手段】端子台1は、貫通孔31aを有するバスバ3と、ねじ穴4hを有するナット4と、バスバを保持する保持部と、ねじ穴を貫通孔と対向させてナットを保持する凹部と、を有するハウジング2と、貫通孔に挿入され、かつ凹部に収容されたナットに螺合されるボルトと、を備え、ナットは、バスバと対向する対向面と、対向面からバスバに向けて突出する突起42と、を有し、バスバは、突起と係合してナットの回転を規制する収容孔33を有する。
【選択図】図12

特許請求の範囲【請求項１】
貫通孔を有するバスバと、
ねじ穴を有するナットと、
前記バスバを保持する保持部と、前記ねじ穴を前記貫通孔と対向させて前記ナットを保持する凹部と、を有するハウジングと、
前記貫通孔に挿入され、かつ前記凹部に収容された前記ナットに螺合されるボルトと、
を備え、
前記ナットは、前記バスバと対向する対向面と、前記対向面から前記バスバに向けて突出する突起と、を有し、
前記バスバは、前記突起と係合して前記ナットの回転を規制する収容孔を有する
ことを特徴とする端子台。
続きを表示（約 400 文字）【請求項２】
前記ねじ穴の中心軸線の方向から見た場合の前記ナットの形状は、矩形であり、
前記突起は、前記矩形の対角線上に配置される
請求項１に記載の端子台。
【請求項３】
前記ナットは、前記ねじ穴を間に置いて前記対角線上に配置された二つの前記突起を有する
請求項２に記載の端子台。
【請求項４】
前記凹部は、前記突起を前記収容孔と対向させる位置で前記ナットを保持する
請求項１に記載の端子台。
【請求項５】
前記ナットは、複数の前記突起を有し、
複数の前記突起は、前記ねじ穴の中心軸線を中心とする同心上に配置されており、
前記バスバは、複数の前記収容孔を有し、
複数の前記収容孔は、何れの前記突起に対しても複数の前記収容孔の一つが係合できるように配置される
請求項１に記載の端子台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端子台に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、二つの導電部材をナットおよびボルトによって共締めする技術がある。特許文献１には、ナットを保持するナット保持部を有するハウジングが開示されている。ハウジングによって保持された導体の端子部は、ボルトおよびナットによって相手方の端子と共締めされる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－８９８８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ハウジングによって保持されたナットにボルトが螺合するときに、ナットにはボルトと共回りさせようとするトルクが作用する。このトルクに対してハウジングによってナットの回転を規制しようとすると、ハウジングの肉厚を大きくする必要があり、ハウジングの大型化を招いてしまう。
【０００５】
本発明の目的は、ハウジングの大型化を抑制できる端子台を提供することである。
【課題を解決するための手段】
【０００６】
本発明の端子台は、貫通孔を有するバスバと、ねじ穴を有するナットと、前記バスバを保持する保持部と、前記ねじ穴を前記貫通孔と対向させて前記ナットを保持する凹部と、を有するハウジングと、前記貫通孔に挿入され、かつ前記凹部に収容された前記ナットに螺合されるボルトと、を備え、前記ナットは、前記バスバと対向する対向面と、前記対向面から前記バスバに向けて突出する突起と、を有し、前記バスバは、前記突起と係合して前記ナットの回転を規制する収容孔を有することを特徴とする。
【発明の効果】
【０００７】
本発明に係る端子台において、ナットは、バスバと対向する対向面と、対向面からバスバに向けて突出する突起と、を有し、バスバは、突起と係合してナットの回転を規制する収容孔を有する。本発明に係る端子台によれば、バスバの収容孔によってナットの回転を規制することで、ハウジングの大型化を抑制できるという効果を奏する。
【図面の簡単な説明】
【０００８】

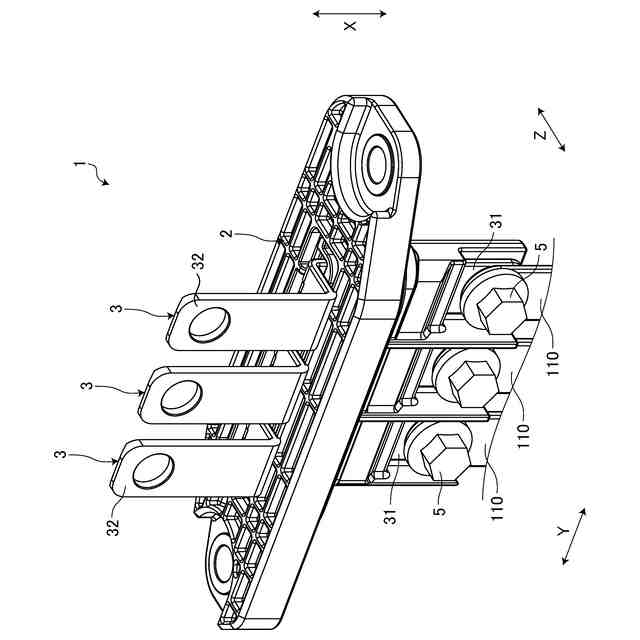

図１は、実施形態に係る端子台の斜視図である。

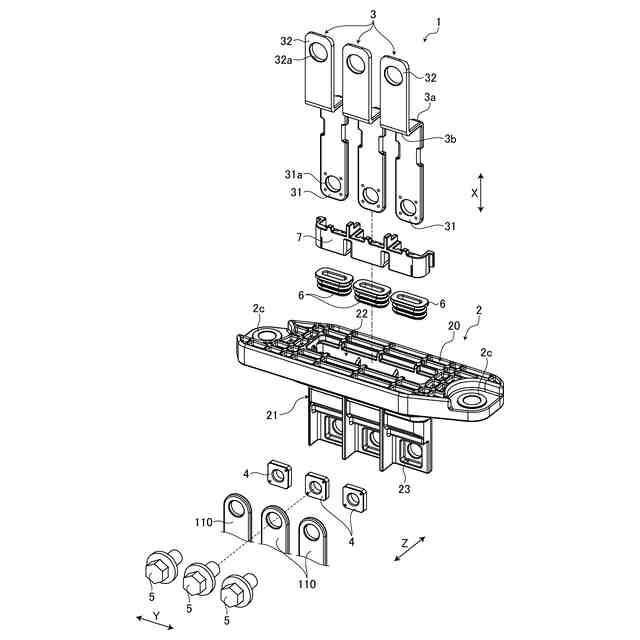

図２は、実施形態に係る端子台の分解斜視図である。

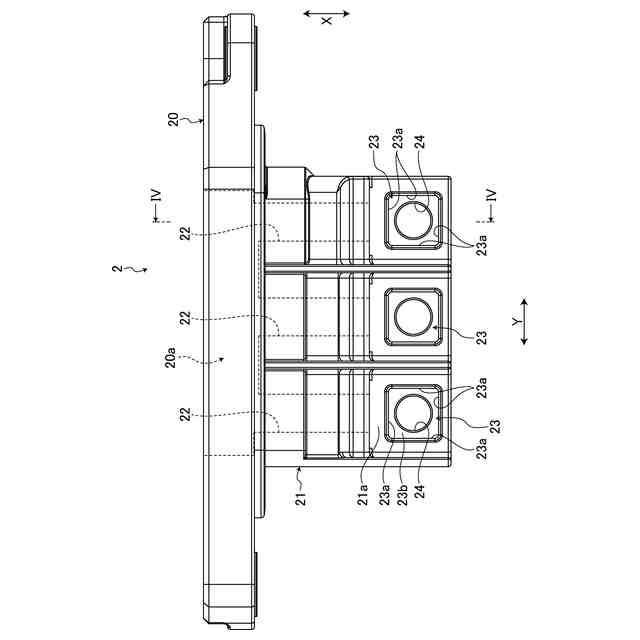

図３は、実施形態に係るハウジングの正面図である。

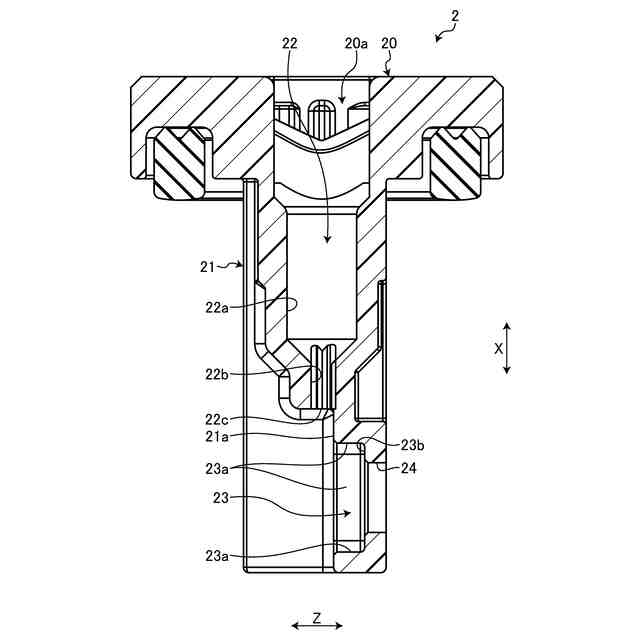

図４は、実施形態に係るハウジングの断面図である。

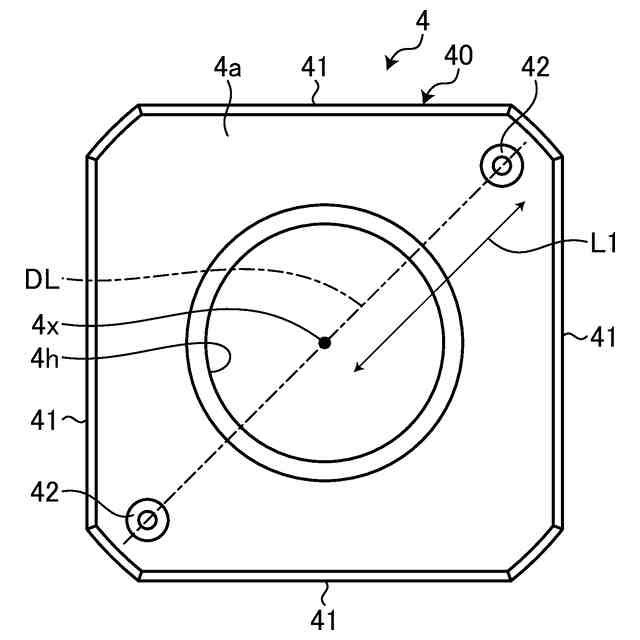

図５は、実施形態に係るナットの平面図である。

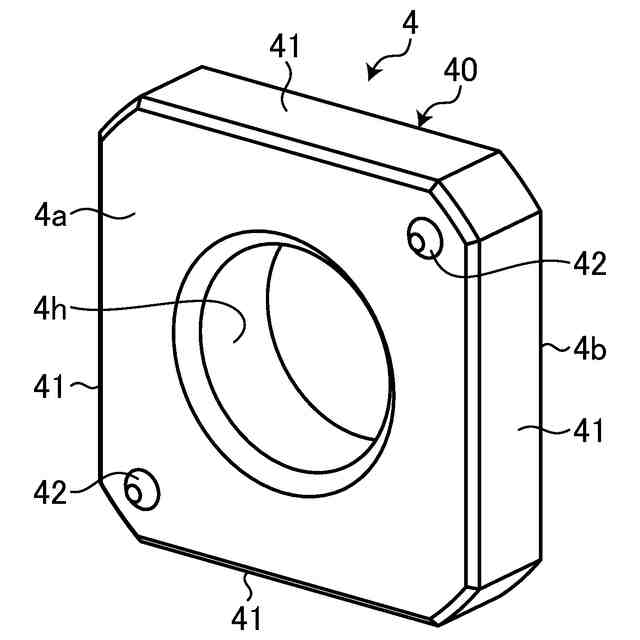

図６は、実施形態に係るナットの斜視図である。

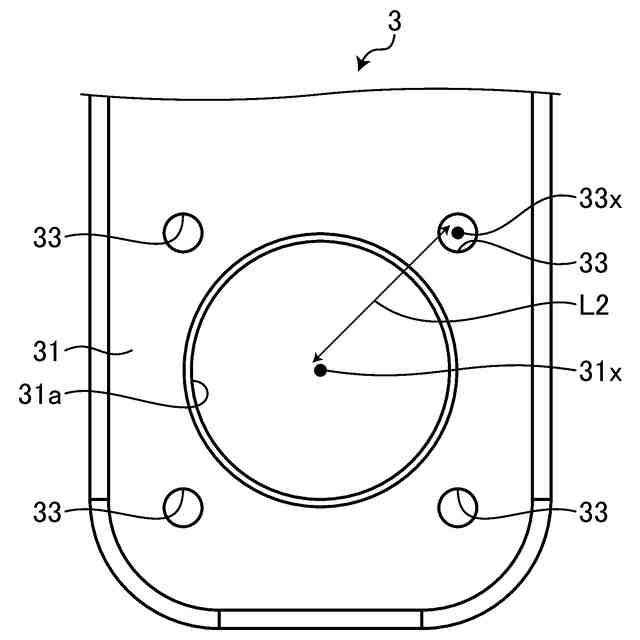

図７は、実施形態に係るバスバの平面図である。

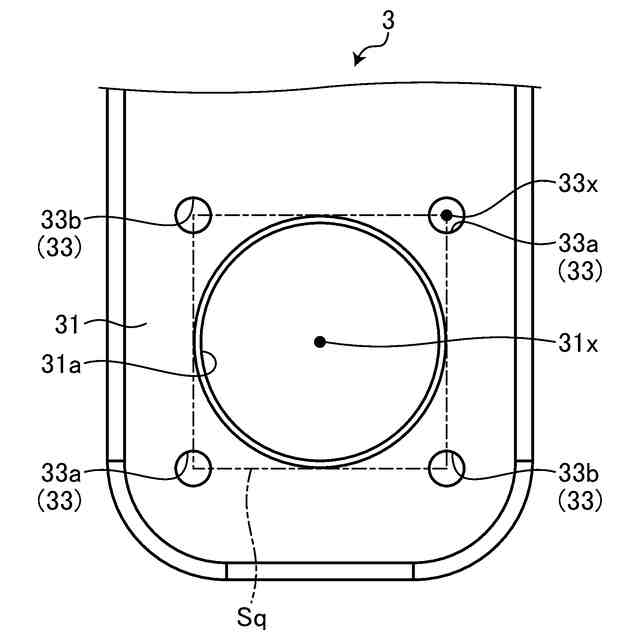

図８は、実施形態に係るバスバの平面図である。

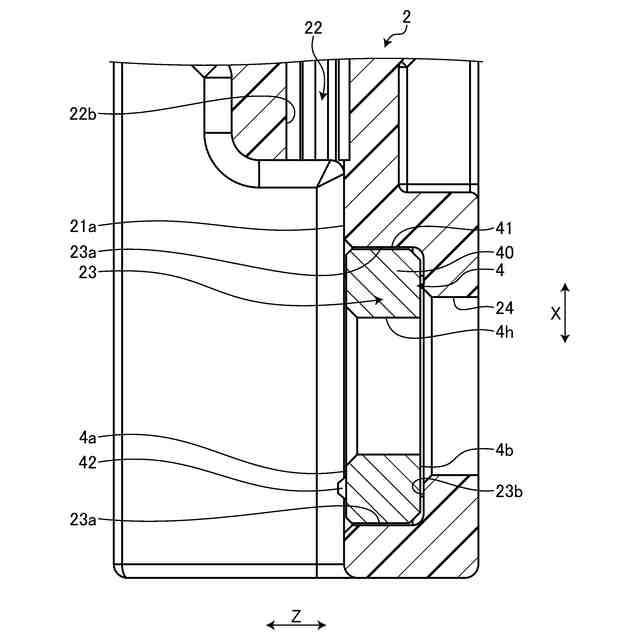

図９は、実施形態に係る端子台の断面図である。
図１０は、実施形態に係る端子台の断面図である。
図１１は、実施形態に係る端子台の断面図である。
図１２は、実施形態に係る端子台の断面図である。
図１３は、実施形態に係る端子台の断面図である。
図１４は、実施形態に係る端子台の断面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係る端子台につき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１から図１４を参照して、実施形態について説明する。本実施形態は、端子台に関する。図１は、実施形態に係る端子台の斜視図、図２は、実施形態に係る端子台の分解斜視図、図３は、実施形態に係るハウジングの正面図、図４は、実施形態に係るハウジングの断面図、図５は、実施形態に係るナットの平面図、図６は、実施形態に係るナットの斜視図、図７および図８は、実施形態に係るバスバの平面図、図９から図１４は、実施形態に係る端子台の断面図である。図４には、図３のIV－IV断面が示されている。図１２には、図１１のXII－XII断面が示されている。図１４には、図１２のXIV－XIV断面が示されている。
（【００１１】以降は省略されています）
