公開番号2025173644
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079279
出願日2024-05-15
発明の名称コネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 31/08 20060101AFI20251120BHJP(基本的電気素子)
要約【課題】接続部材の支持板部に塗布した止水材がタブ部に流れ込んで付着してしまうことをより確実に抑制することが可能なコネクタを提供する。
【解決手段】コネクタ2は、複数のタブ部31を有する導電性金属材料から形成された接続部材8と、接続部材8の一部がインサート成形された樹脂製のハウジング7と、を備える。また、接続部材8は、車両に対して固定される固定板部21と、固定板部21から立ち上げられた支持板部22と、支持板部22に連設され、複数のタブ部31が突出形成されているベース部32と、を有する。そして、支持板部22には、止水材51が塗布される止水材塗布部27が形成されている。さらに、支持板部22における止水材塗布部27よりもベース部32側には、止水材51がベース部32に流れ出てしまうことを抑制することが可能な止水材流出抑制部34が形成されている。
【選択図】図6
特許請求の範囲【請求項１】
複数のタブ部を有する導電性金属材料から形成された接続部材と、
前記接続部材の一部がインサート成形された樹脂製のハウジングと、
を備え、
前記接続部材は、
車両に対して固定される固定板部と、
前記固定板部から立ち上げられた支持板部と、
前記支持板部に連設され、複数の前記タブ部が突出形成されているベース部と、
を有し、
前記支持板部には、止水材が塗布される止水材塗布部が形成されており、
前記支持板部における前記止水材塗布部よりも前記ベース部側には、前記止水材が前記ベース部に流れ出てしまうことを抑制することが可能な止水材流出抑制部が形成されている、
コネクタ。
続きを表示（約 290 文字）【請求項２】
前記止水材流出抑制部は、前記支持板部の板厚方向の一方側に形成された凹面と、他方側に形成された凸面とを有する突出部である、
請求項１に記載のコネクタ。
【請求項３】
前記支持板部における前記止水材塗布部よりも前記ベース部側には、打ち出し加工により形成された打ち出し部が形成されており、
前記打ち出し部を前記突出部とした、
請求項２に記載のコネクタ。
【請求項４】
前記止水材流出抑制部は、前記支持板部の幅方向の一端から他端に亘って形成されている、
請求項１～３のうちいずれか１項に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
複数本の電線を一括して車両のアース部位に接続するアースジョイントコネクタとして、複数のタブ部を有する導電性金属材料から形成された接続部材が樹脂製のハウジングに一体的に設けられたものがある（特許文献１参照）。この接続部材は、車両に対して固定される固定板部と、固定板部から立ち上げられた支持板部と、支持板部に連設され、複数のタブ部が突出形成されているベース部とを有して構成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１１０７１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
アースジョイントコネクタにおいて、インサート成形後には、接続部材（金属）の体積減少率とハウジング（樹脂）の体積減少率との違いに起因して接続部材とハウジングとの間に微小な隙間が生じ得る。このため、接続部材の支持板部の全周に止水材を塗布して固化させた状態で、その接続部材に対してインサート成形をすることが一般的である。しかしながら、接続部材の支持板部に塗布した止水材の液垂れ等により、止水材がタブ部に流れ込んで付着すると、タブ部の抵抗値が大きくなってしまう。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、接続部材の支持板部に塗布した止水材がタブ部に流れ込んで付着してしまうことをより確実に抑制することが可能なコネクタを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の態様に係るコネクタは、複数のタブ部を有する導電性金属材料から形成された接続部材と、前記接続部材の一部がインサート成形された樹脂製のハウジングと、を備え、前記接続部材は、車両に対して固定される固定板部と、前記固定板部から立ち上げられた支持板部と、前記支持板部に連設され、複数の前記タブ部が突出形成されているベース部と、を有し、前記支持板部には、止水材が塗布される止水材塗布部が形成されており、前記支持板部における前記止水材塗布部よりも前記ベース部側には、前記止水材が前記ベース部に流れ出てしまうことを抑制することが可能な止水材流出抑制部が形成されている。
【発明の効果】
【０００７】
本発明によれば、接続部材の支持板部に塗布した止水材がタブ部に流れ込んで付着してしまうことをより確実に抑制することが可能なコネクタを提供することができる。
【図面の簡単な説明】
【０００８】
図１は、アースジョイントコネクタの一例を示す分解斜視図である。

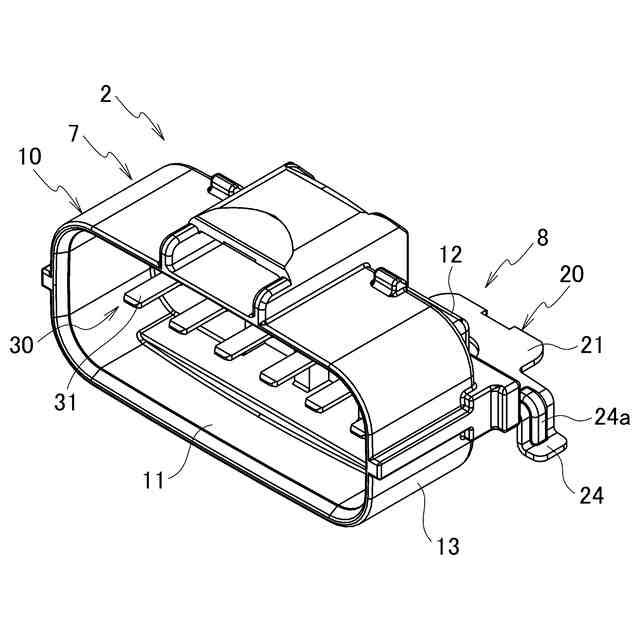

図２は、雄コネクタの一例を示す斜視図である。

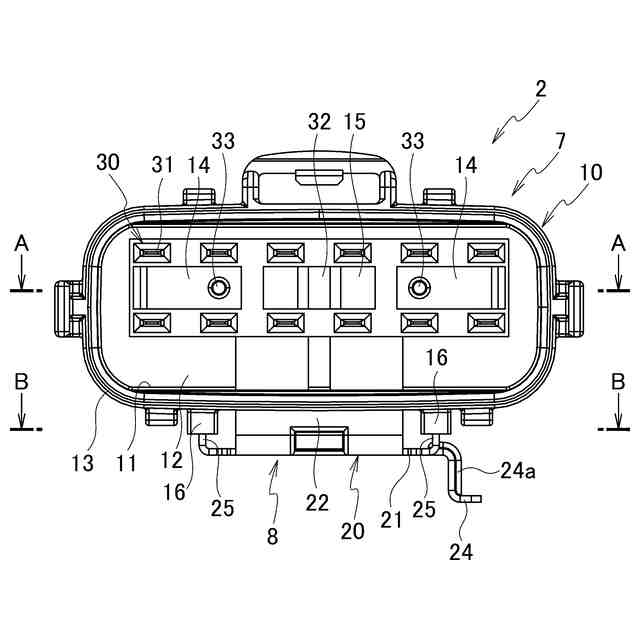

図３は、雄コネクタの一例を示す正面図である。

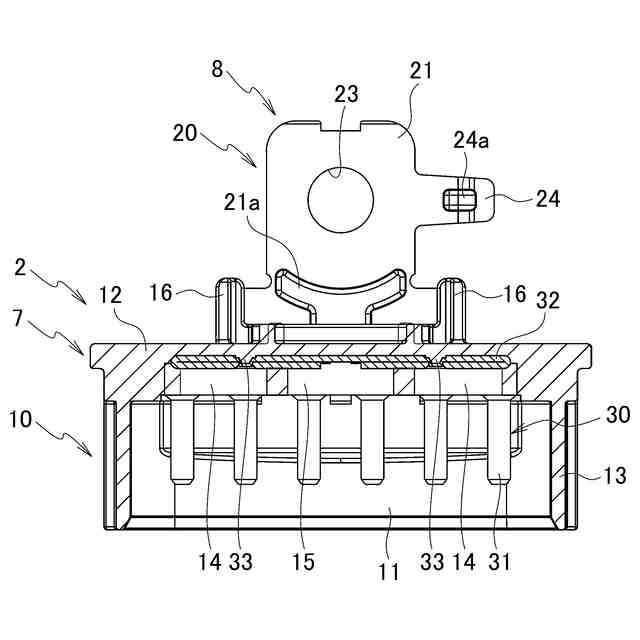

図４は、図３のＡ－Ａ断面図である。

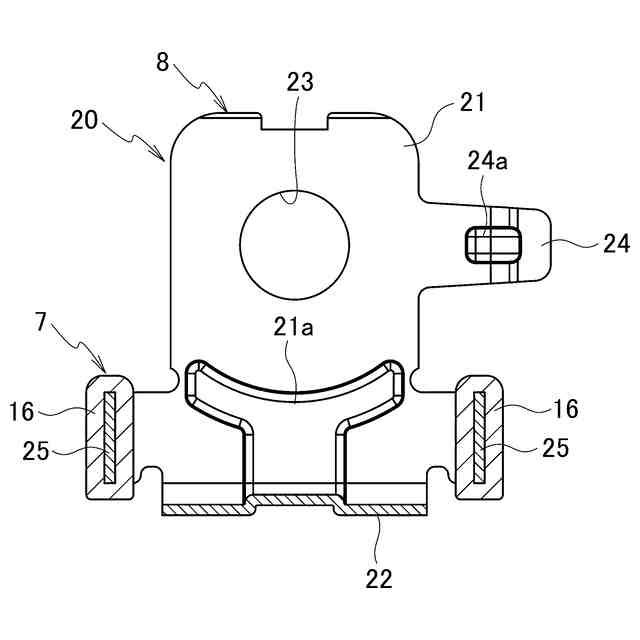

図５は、図３のＢ－Ｂ断面図である。

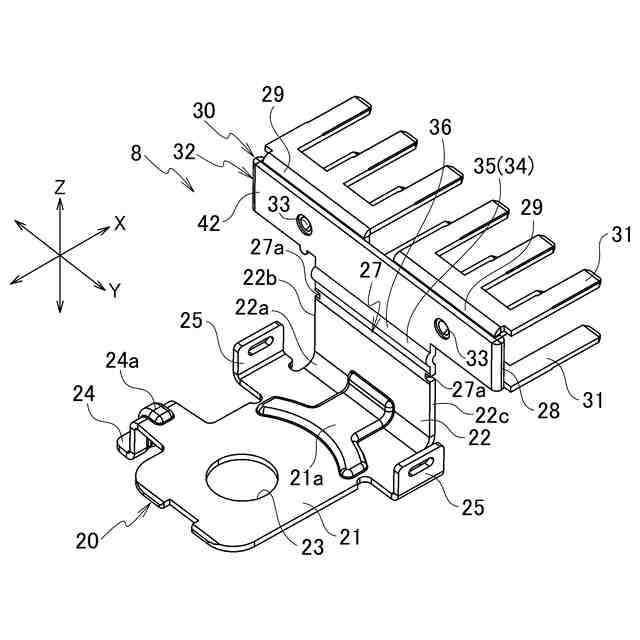

図６は、アース端子部材の斜視図である。
図７は、アース端子部材の側面図である。

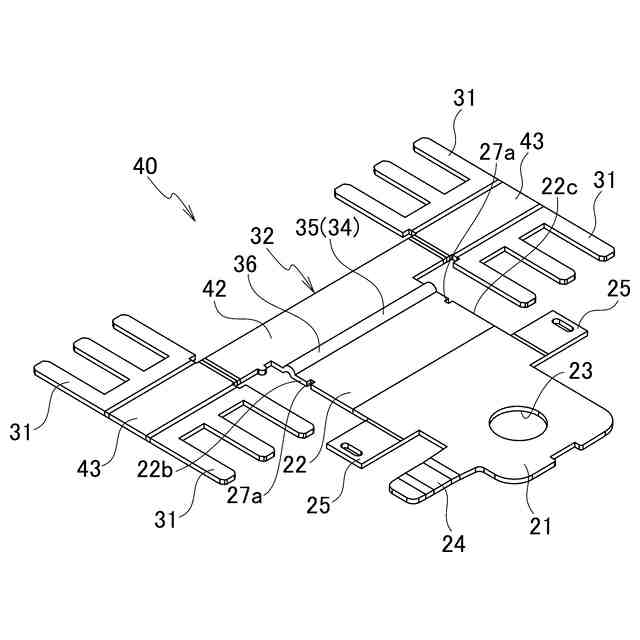

図８は、アース端子部材を成形する前のブランク材の概略的な斜視図である。

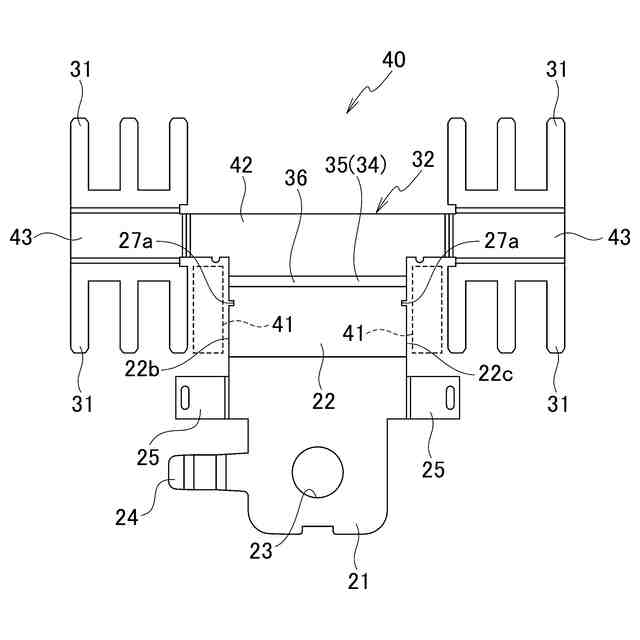

図９は、アース端子部材を成形する前のブランク材の概略的な平面図である。
図１０は、アース端子部材に止水材を塗布する工程の説明図である。
図１１は、アース端子部材に止水材を塗布する工程の説明図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて本実施形態に係るコネクタについて詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
図１に示すように、アースジョイントコネクタ１は、コネクタ（雄コネクタ２）と相手側コネクタ（雌コネクタ３）とを組み合わせて構成される。本実施形態に係るコネクタ（雄コネクタ２）には、相手側コネクタ（雌コネクタ３）が嵌合される。
（【００１１】以降は省略されています）
