公開番号2025175537
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081700
出願日2024-05-20
発明の名称端子台
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 9/00 20060101AFI20251126BHJP(基本的電気素子)
要約【課題】ハウジングに対するシール部材の組付け性と止水性とを両立して確保することができる端子台を提供することを目的とする。
【解決手段】端子台1は、バスバ10およびハウジング20と、ハウジング20の軸線方向Xの一端面22bに組み付けられ、当該ハウジング20と取付対象物70との間の止水を行う環状のシール部材60と、を備え、ハウジング20の一端面22bには、軸線方向Xに沿って取付対象物70とは反対側に向けて凹み、シール部材60を収容する環状の凹部24が設けられ、シール部材60は、軸線方向Xに沿って凹部24の底面24a側に向かうにつれて、凹部24の側面24bと対向する端面61が当該側面24bに対して徐々に離れるように傾斜した先細り形状に形成され、かつ自由状態で、端面61と側面24bとの間の隙間Gが、底面24a側に向かうにつれて徐々に大きくなるように構成される。
【選択図】図5

特許請求の範囲【請求項１】
軸線方向に沿って延在するバスバと、
前記バスバを保持するハウジングと、
前記ハウジングの前記軸線方向の一端面に組み付けられ、当該ハウジングと取付対象物との間の止水を行う環状のシール部材と、を備え、
前記ハウジングの前記一端面には、前記軸線方向に沿って前記取付対象物とは反対側に向けて凹み、前記シール部材を収容する環状の凹部が設けられ、
前記シール部材は、前記軸線方向に沿って前記凹部の底面側に向かうにつれて、前記凹部の側面と対向する端面が当該側面に対して徐々に離れるように傾斜した先細り形状に形成され、かつ前記ハウジングと前記取付対象物との間に圧縮されていない自由状態で、前記端面と前記側面との間の隙間が、前記底面側に向かうにつれて徐々に大きくなるように構成される、
端子台。
続きを表示（約 300 文字）【請求項２】
前記端面は、前記凹部の環状外周側の前記側面と対向する外側端面と、前記凹部の環状内周側の前記側面と対向する内側端面と、を含んで構成され、
前記シール部材は、前記外側端面および前記内側端面のそれぞれが、前記軸線方向に沿って前記底面側に向かうにつれて、前記側面に対して徐々に離れるように傾斜した先細り形状に形成され、かつ前記ハウジングと前記取付対象物との間に圧縮されていない自由状態で、前記外側端面と前記側面との間の前記隙間、および前記内側端面と前記側面との間の前記隙間のそれぞれが、前記底面側に向かうにつれて徐々に大きくなるように構成される、
請求項１に記載の端子台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端子台に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来の端子台に関連する技術として、例えば、特許文献１には、バスバと、バスバを保持するハウジングと、ハウジングの軸線方向の一端面に組み付けられ、当該ハウジングと取付対象物との間の止水を行う環状のシール部材と、を備えた端子台が開示されている。ハウジングの一端面には、軸線方向に沿って取付対象物とは反対側に向けて凹み、シール部材を収容する環状の凹部が設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１７１０７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述した特許文献１に記載の端子台では、例えば、ハウジング対するシール部材の組付け性と止水性とを両立して確保する点で、更なる改善の余地があった。
【０００５】
本発明は、上記の事情に鑑みてなされたものであって、ハウジングに対するシール部材の組付け性と止水性とを両立して確保することができる端子台を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係る端子台は、軸線方向に沿って延在するバスバと、前記バスバを保持するハウジングと、前記ハウジングの前記軸線方向の一端面に組み付けられ、当該ハウジングと取付対象物との間の止水を行う環状のシール部材と、を備え、前記ハウジングの前記一端面には、前記軸線方向に沿って前記取付対象物とは反対側に向けて凹み、前記シール部材を収容する環状の凹部が設けられ、前記シール部材は、前記軸線方向に沿って前記凹部の底面側に向かうにつれて、前記凹部の側面と対向する端面が当該側面に対して徐々に離れるように傾斜した先細り形状に形成され、かつ前記ハウジングと前記取付対象物との間に圧縮されていない自由状態で、前記端面と前記側面との間の隙間が、前記底面側に向かうにつれて徐々に大きくなるように構成される。
【発明の効果】
【０００７】
本発明に係る端子台では、シール部材は、軸線方向に沿って凹部の底面側に向かうにつれて、凹部の側面と対向する端面が当該側面に対して徐々に離れるように傾斜した先細り形状に形成され、かつハウジングと取付対象物との間に圧縮されていない自由状態で、端面と側面との間の隙間が、底面側に向かうにつれて徐々に大きくなるように構成される。この構成により、端子台は、例えば、先細り形状のシール部材によって取付対象物との当接面の接触面積を確保することができつつ、ハウジングの凹部に対する組付け性（挿入性）を向上することができる。この結果、端子台は、ハウジングに対するシール部材の組付け性と止水性とを両立して確保することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係る端子台の例示的な斜視図である。
図２は、実施形態に係る端子台の例示的な分解斜視図である。
図３は、実施形態に係る端子台の例示的な断面図である。

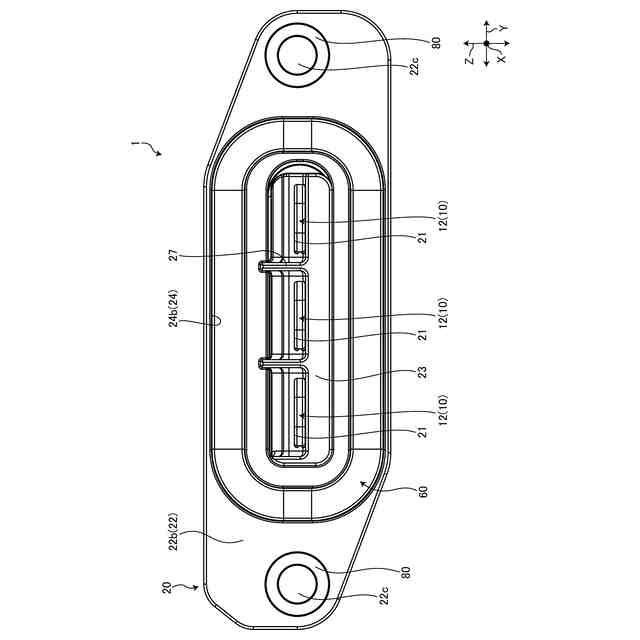

図４は、実施形態に係る端子台の例示的な平面図である。

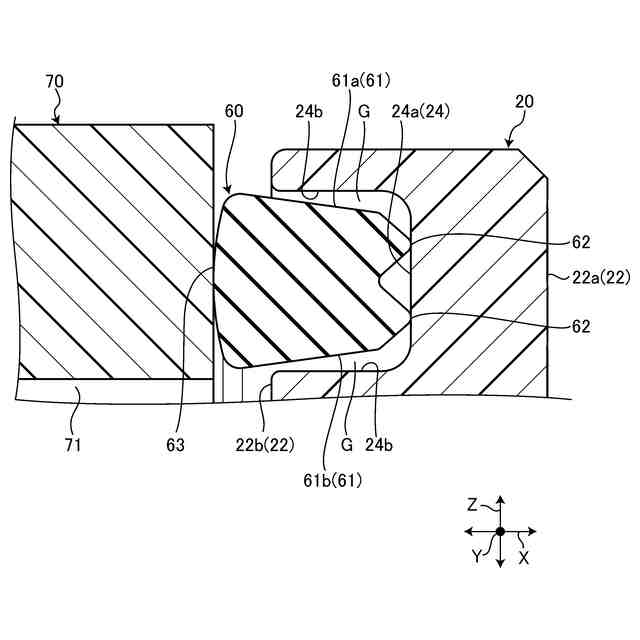

図５は、実施形態に係る端子台の例示的な断面図であって、シール部材の近傍の拡大図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、下記実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。なお、本明細書では、序数は、部品や、部材、部位、位置、方向等を区別するためだけに用いられており、順番や優先度を示すものではない。
【００１０】
［実施形態］
図１は、実施形態に係る端子台１の斜視図である。図１に示される本実施形態の端子台１は、例えば、電気自動車やハイブリッド自動車等の車両に搭載され、取付対象物７０に取り付けられると共に、不図示の第１機器と第２機器との電気的接続を中継するものである。本実施形態の端子台１は、複数のバスバ１０を含んで構成され、当該複数のバスバ１０の一端部に設けられた第１接続部１１に対して第１機器の外部端子が電気的に接続される。また、本実施形態の端子台１は、複数のバスバ１０の他端部に設けられた第２接続部１２に対して第２機器の外部端子が電気的に接続される。第１機器は、例えば、モータおよびインバータのうちの一方であり、第２機器は、例えば、モータおよびインバータのうちの他方である。なお、端子台１は、この例には限定されず、例えば、第１機器または第２機器と配索材との中継や、配索材と配索材との中継等に用いられてもよい。
（【００１１】以降は省略されています）
