発明の名称バスバユニット
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 4/58 20060101AFI20251126BHJP(基本的電気素子)
要約【課題】適正なシール性を確保することができるバスバユニットを提供する。
【解決手段】バスバユニット1は、円柱状の本体部10を有するバスバ2と、バスバ2に対して一体成型され、第1空間31と第2空間32とを区画する壁部41に設置される保持部材3と、軸線方向Xに対して第2空間32側に設けられ、保持部材3の第2内周面24とバスバ2の第2外周面14との間に介在してバスバ2と保持部材3との間をシールする第2シール部材6と、軸線方向Xに対して第2空間32と反対側の第1空間31側に設けられ、保持部材3の第1内周面23とバスバ2の第1外周面13とを接合してバスバ2と保持部材3との間をシールする異種材接合部Pとを備える。第1外周面13は、レーザ加工によって加工されたレーザ加工面により構成される。異種材接合部Pは、レーザ加工面を構成する第1外周面13と保持部材の第1内周面との直接接合により形成される。
【選択図】図3
特許請求の範囲【請求項１】
導電性を有する金属材料により形成された円柱状の本体部と、前記本体部の軸線方向の両端にそれぞれ設けられた電気的な接続部とを有するバスバと、
絶縁性を有する樹脂材料により前記バスバに対して各前記接続部が露出するように一体成型され、一方の前記接続部が露出する第１空間と他方の前記接続部が露出する第２空間とを区画する壁部に設置される保持部材と、
前記軸線方向に対して前記第２空間側に設けられ、前記保持部材の第２内周面と前記バスバの前記本体部の第２外周面との間に介在して前記バスバと前記保持部材との間をシールするシール部材と、
前記軸線方向に対して前記シール部材と反対側の前記第１空間側に設けられ、前記保持部材の前記第２内周面と異なる第１内周面と前記バスバの前記本体部の前記第２外周面と異なる第１外周面とを接合して前記バスバと前記保持部材との間をシールする異種材接合部と、を備え、
前記第１外周面は、レーザ加工によって加工されたレーザ加工面により構成され、
前記異種材接合部は、
前記レーザ加工面を構成する前記第１外周面と前記保持部材の前記第１内周面との直接接合により形成される
ことを特徴とするバスバユニット。
続きを表示（約 160 文字）【請求項２】
前記シール部材は、
前記異種材接合部より高温下でのシール性が高い材料で形成される
請求項１に記載のバスバユニット。
【請求項３】
前記第１空間は、
油脂が収容され、かつ前記第２空間より相対的に高温下に置かれる
請求項１または２に記載のバスバユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バスバユニットに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
車両に搭載される導電性のバスバユニットには、油脂類に晒される内部空間と外気が流通する外部空間とを区画する壁部に設けられるものがある。このようなバスバユニットには、内部空間と外部空間との間のシール性が要求される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６１６４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記従来のバスバユニットは、シール性を確保するために、シール部材として耐油性のアクリルゴムが使用されるが、低温下ではシール性が低下するおそれがある。一方、シール部材にシリコンゴムを使用する場合、油中では、シール性が低下するおそれがある。このように、バスバユニットは、油中、低温下、及び高温下でのシール性の低下を防ぐ点で改善の余地がある。
【０００５】
本発明は、適正なシール性を確保することができるバスバユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係るバスバユニットは、導電性を有する金属材料により形成された円柱状の本体部と、前記本体部の軸線方向の両端にそれぞれ設けられた電気的な接続部とを有するバスバと、絶縁性を有する樹脂材料により前記バスバに対して各前記接続部が露出するように一体成型され、一方の前記接続部が露出する第１空間と他方の前記接続部が露出する第２空間とを区画する壁部に設置される保持部材と、前記軸線方向に対して前記第２空間側に設けられ、前記保持部材の第２内周面と前記バスバの前記本体部の第２外周面との間に介在して前記バスバと前記保持部材との間をシールするシール部材と、前記軸線方向に対して前記シール部材と反対側の前記第１空間側に設けられ、前記保持部材の前記第２内周面と異なる第１内周面と前記バスバの前記本体部の前記第２外周面と異なる第１外周面とを接合して前記バスバと前記保持部材との間をシールする異種材接合部と、を備え、前記第１外周面は、レーザ加工によって加工されたレーザ加工面により構成され、前記異種材接合部は、前記レーザ加工面を構成する前記第１外周面と前記保持部材の前記第１内周面との直接接合により形成されることを特徴とする。
【発明の効果】
【０００７】
本発明に係るバスバユニットによれば、適正なシール性を確保することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係るバスバユニットの概略構成を示す側面図である。
図２は、実施形態に係るバスバユニットの概略構成を示す分解斜視図である。

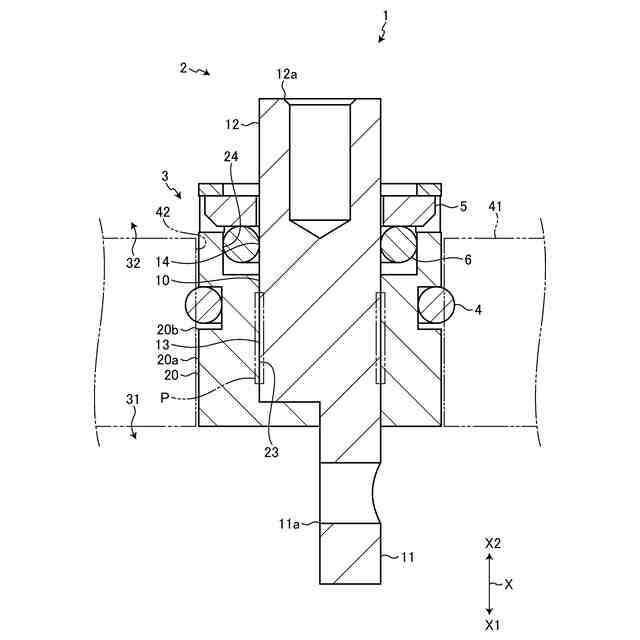

図３は、実施形態に係るバスバユニットの概略構成を示す断面図である。

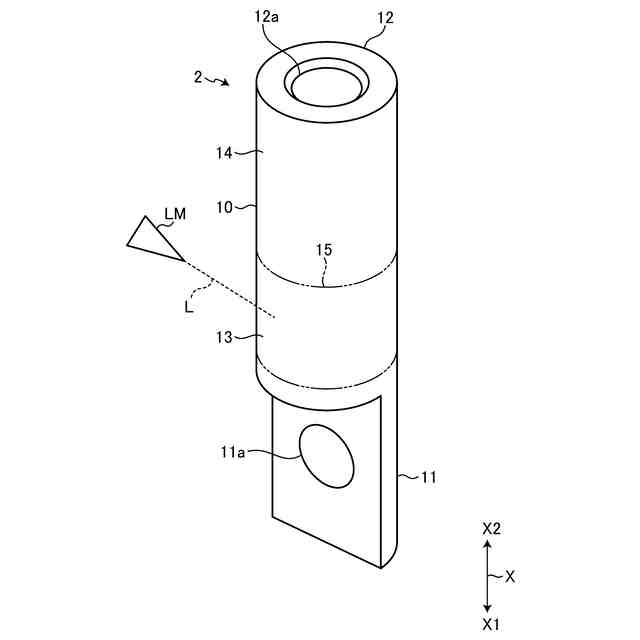

図４は、実施形態におけるバスバの概略構成を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る実施形態について図面を参照しつつ詳細に説明する。なお、下記実施形態により本発明が限定されるものではない。すなわち、下記実施形態における構成要素には、当業者が容易に想定できるもの、あるいは実質的に同一のものが含まれ、発明の要旨を逸脱しない範囲で、種々の省略、置き換え、変更を行うことができる。
【００１０】
［実施形態］
実施形態に係るバスバユニット１は、図１に示すように、箱状に形成された筐体４０に組付けられて使用される。筐体４０は、例えば、自動車等の車両に搭載され、車両用の変速機やモータ等のように内部に潤滑油などの液状の油脂類が封入されている。筐体４０は、例えば鉄やアルミニウムなどの金属材料によって形成されている。バスバユニット１は、筐体４０の内外を電気的に接続する中継コネクタである。
