公開番号2025174288
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080471
出願日2024-05-16
発明の名称水耕栽培トレイ、水耕栽培システム
出願人HarvestX株式会社
代理人IPTech弁理士法人
主分類A01G 31/00 20180101AFI20251120BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】トレイ本体に供給された栄養溶液を十分に円滑に流すことできていないという課題がある。
【解決手段】植物を育てるための水耕栽培トレイであって、水耕栽培トレイは、植物を載置するトレイ本体と、トレイ本体の底面に設けられたオーバーフロー管と、を備え、トレイ本体の底面は、当該トレイ本体が栽培ラックにより支持された際に水平面に対して傾斜するように形成されており、オーバーフロー管は、トレイ本体の底面に交差する方向に挿通され、水平面に対する鉛直方向の異なる位置に第1穴、第2穴が設けられており、水平面に対する鉛直方向において、第2穴の位置は、底面の一番高い位置よりも上にあり、水平面に対する鉛直方向において、第1穴の位置は、底面の一番高い位置よりも下にある、水耕栽培トレイ。

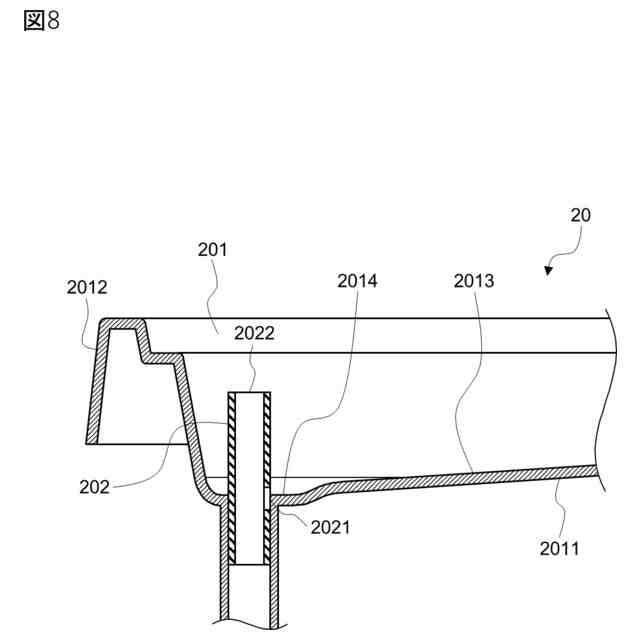

【選択図】図8
特許請求の範囲【請求項１】
植物を育てるための水耕栽培トレイであって、
前記水耕栽培トレイは、植物を載置するトレイ本体と、前記トレイ本体の底面に設けられたオーバーフロー管と、を備え、
前記トレイ本体の底面は、当該トレイ本体が栽培ラックにより支持された際に水平面に対して傾斜するように形成されており、
前記オーバーフロー管は、前記トレイ本体の底面に交差する方向に挿通され、前記水平面に対する鉛直方向の異なる位置に第１穴、第２穴が設けられており、
前記水平面に対する鉛直方向において、前記第２穴の位置は、前記底面の一番高い位置よりも上にあり、
前記水平面に対する鉛直方向において、前記第１穴の位置は、前記底面の一番高い位置よりも下にある、
水耕栽培トレイ。
続きを表示（約 1,000 文字）【請求項２】
前記トレイ本体は、前記栽培ラックに略水平に設けられた横桟により前記トレイ本体を支持する被支持部を備え、
前記トレイ本体の底面は、前記栽培ラックにより支持された際に前記横桟の延びる方向に対して傾斜するように形成されている
請求項１記載の水耕栽培トレイ。
【請求項３】
前記トレイ本体の底面は、前記底面の鉛直方向から見たときに長方形に形成されており、
前記トレイ本体の底面は、前記底面の長辺方向である第１方向に向かって下がるように傾斜して形成されている、
請求項１記載の水耕栽培トレイ。
【請求項４】
前記トレイ本体の底面は、前記底面の短辺方向である第２方向に向かって延びる第１溝部が形成されており、
前記第１溝部の底部は前記第２方向に向かって下がるように傾斜して形成されており、
前記第１溝部は、前記トレイ本体の底面の前記長辺方向において最も低い位置に形成された、
請求項３記載の水耕栽培トレイ。
【請求項５】
前記トレイ本体の底面は、前記水平面に対する鉛直方向において最も低い位置に第３穴が設けられており、
前記オーバーフロー管は、前記第３穴に挿通されてなる、
請求項１記載の水耕栽培トレイ。
【請求項６】
前記トレイ本体の底面は、前記底面の鉛直方向から見たときに長方形に形成されており、
前記トレイ本体の底面は、前記底面の第１短辺の近傍に前記第３穴が設けられており、前記第１短辺と対向する第２短辺には前記第３穴が設けられていない、
請求項５記載の水耕栽培トレイ。
【請求項７】
前記トレイ本体の底面は、前記第３穴の周囲に第２溝部が形成されている、
請求項５記載の水耕栽培トレイ。
【請求項８】
前記水平面に対する鉛直方向において、前記第２溝部の上部は、前記第１穴の位置よりも上にある、
請求項７記載の水耕栽培トレイ。
【請求項９】
前記水平面に対する鉛直方向において、前記第２溝部の上部は、前記第１穴の上端位置よりも上にある、
請求項８記載の水耕栽培トレイ。
【請求項１０】
前記第１穴の排水能力は、前記第２穴の排水能力よりも小さい、
請求項１記載の水耕栽培トレイ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、水耕栽培トレイ、水耕栽培システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
屋内環境において植物を水耕栽培するための水耕栽培システムが知られている。
特許文献１には、給水管及び排水管により所定の水深を保ちながら養液を循環させる養液槽において、養液槽に汚れが溜まりにくく、養液の溶存酸素濃度を高めることができる排水管構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１ー１４５５６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
トレイ本体に供給された栄養溶液を十分に円滑に流すことできていないという課題がある。
そこで、本開示は、上記課題を解決すべくなされたものであって、その目的は、トレイ本体に供給された栄養溶液を十分に円滑に流す技術を提供することである。
【課題を解決するための手段】
【０００５】
植物を育てるための水耕栽培トレイであって、水耕栽培トレイは、植物を載置するトレイ本体と、トレイ本体の底面に設けられたオーバーフロー管と、を備え、トレイ本体の底面は、当該トレイ本体が栽培ラックにより支持された際に水平面に対して傾斜するように形成されており、オーバーフロー管は、トレイ本体の底面に交差する方向に挿通され、水平面に対する鉛直方向の異なる位置に第１穴、第２穴が設けられており、水平面に対する鉛直方向において、第２穴の位置は、底面の一番高い位置よりも上にあり、水平面に対する鉛直方向において、第１穴の位置は、底面の一番高い位置よりも下にある、水耕栽培トレイ。
【発明の効果】
【０００６】
本開示によれば、トレイ本体に供給された栄養溶液を十分に円滑に流すことができる。
【図面の簡単な説明】
【０００７】
水耕栽培システム１の全体構成を示す図である。
水耕栽培システム１の正面図である。
水耕栽培システム１の側面図である。
水耕栽培トレイ２０の上面図である。
水耕栽培トレイ２０の第１側面断面図である。
水耕栽培トレイ２０の第２側面断面図である。
トレイ本体２０１の排水口に挿通されたオーバーフロー管周囲の上面俯瞰図である。
トレイ本体２０１の排水口に挿通されたオーバーフロー管周囲の第１側面図である。
トレイ本体２０１の排水口に挿通されたオーバーフロー管周囲の第２側面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について図面を参照して説明する。実施形態を説明する全図において、共通の構成要素には同一の符号を付し、繰り返しの説明を省略する。なお、以下の実施形態は、特許請求の範囲に記載された本開示の内容を不当に限定するものではない。また、実施形態に示される構成要素のすべてが、本開示の必須の構成要素であるとは限らない。また、各図は模式図であり、必ずしも厳密に図示されたものではない。
【０００９】
＜水耕栽培システム１の基本構成＞
本開示における水耕栽培システム１は、栽培ラック１０に載置された栽培ポット４０へ水を含む栄養溶液を供給する。水耕栽培システム１は、栽培ポット４０に植えられた植物に対して、照明、温度、湿度、栄養溶液の植物に必要な成育環境の提供を自動的に行い、最適な栽培環境を提供するシステムである。水耕栽培システム１は、土を使用せずに植物を栽培することができる。
水耕栽培システム１は、栽培ラック１０、水耕栽培トレイ２０、給水システム３０、栽培ポット４０、制御システム５０、栄養溶液から構成される。
本開示における栄養溶液は、植物の成長に必要な各種ミネラルを含む水溶性の化合物である。栄養溶液は、各種ミネラルを含まない水を含んでも良い。栄養溶液の組成は、水耕栽培システム１により育てる植物に応じた好適なものに調整されているものとする。
【００１０】
各情報処理装置は演算装置と記憶装置とを備えたコンピュータにより構成されている。コンピュータの基本ハードウェア構成および、当該ハードウェア構成により実現されるコンピュータの基本機能構成は後述する。制御システム５０について、後述するコンピュータの基本ハードウェア構成およびコンピュータの基本機能構成と重複する説明は省略する。
（【００１１】以降は省略されています）
