公開番号2025173028
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078346
出願日2024-05-14
発明の名称温度差センサ
出願人三洋化成工業株式会社,ホシデン株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H10N 10/17 20230101AFI20251119BHJP()
要約【課題】熱電変換素子を利用して発熱箇所を特定し得る温度差センサを実現する。
【解決手段】温度差センサ(1)は、熱電変換可能なレドックス種を含むイオン伝導体を含むシート体(2)と、シート体と接触し、かつ、シート体の面方向において分けて配置された一対の電極(3),(4)と、を備える。

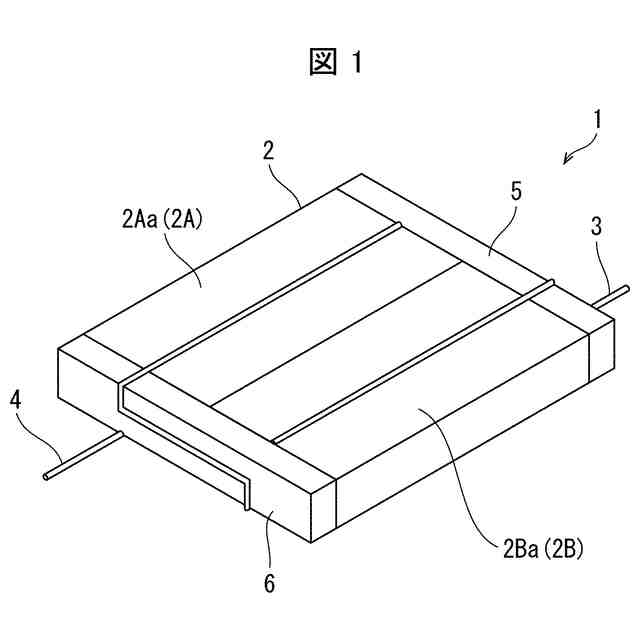

【選択図】図1
特許請求の範囲【請求項１】
熱電変換可能なレドックス種を含むイオン伝導体を含むシート体と、
前記シート体と接触し、かつ、前記シート体の面方向において分けて配置された一対の電極と、を備える温度差センサ。
続きを表示（約 840 文字）【請求項２】

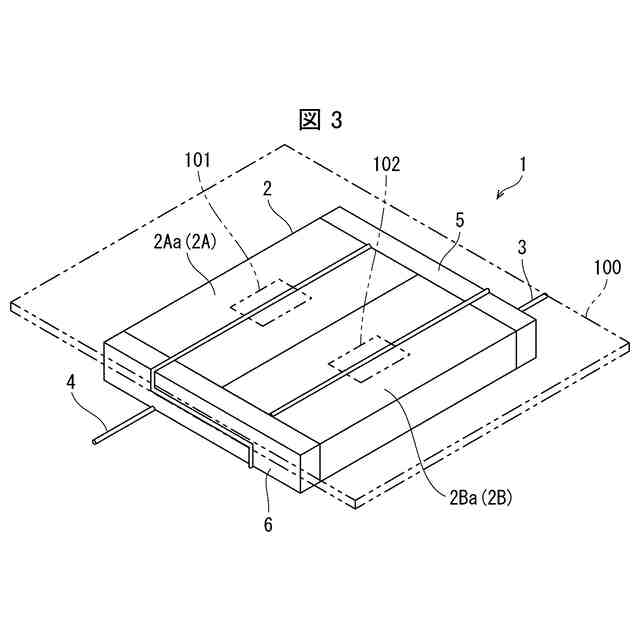

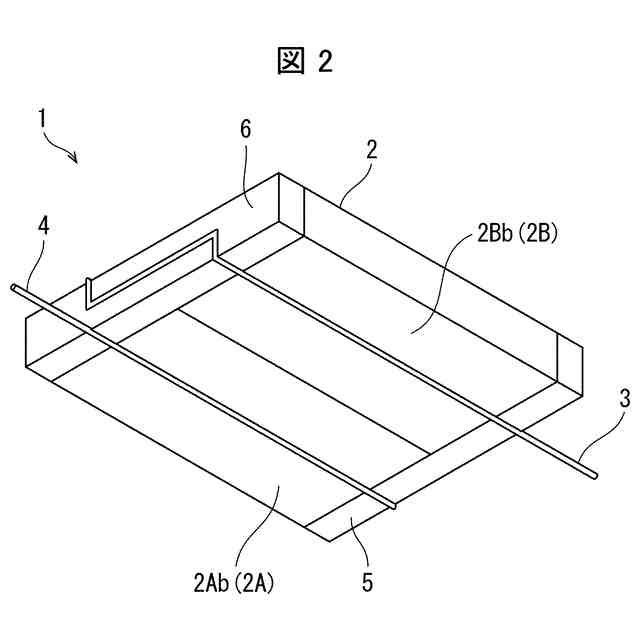

前記シート体は、前記面方向に並ぶ第１領域と第２領域とを含み、
前記第１領域に含まれる前記イオン伝導体および前記第２領域に含まれる前記イオン伝導体のゼーベック係数の符号が同じであり、
前記一対の電極の中の一方の電極は、前記第１領域の表面および前記第２領域の裏面を通るように配置され、
前記一対の電極の中の他方の電極は、前記第２領域の表面および前記第１領域の裏面を通るように配置されている請求項１に記載の温度差センサ。
【請求項３】
前記シート体において、前記第１領域と第２領域との間が絶縁されている請求項２に記載の温度差センサ。
【請求項４】

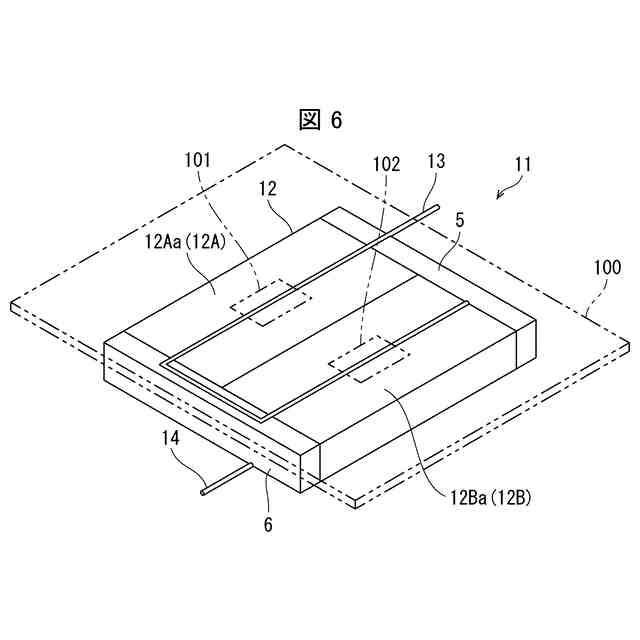

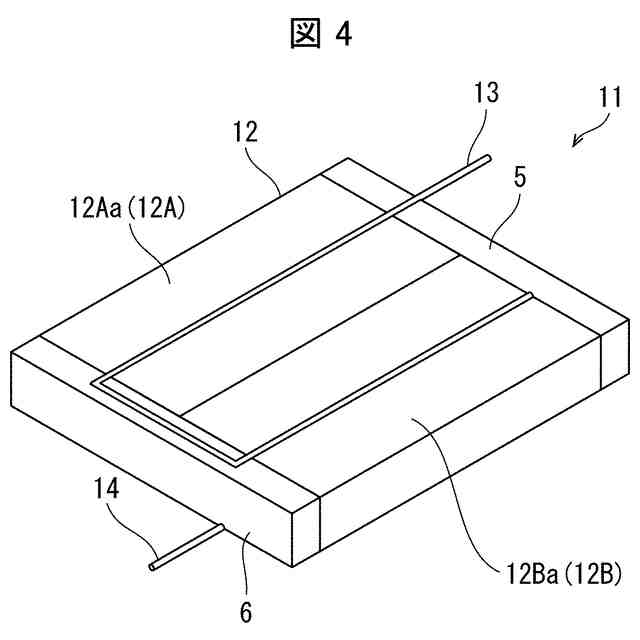

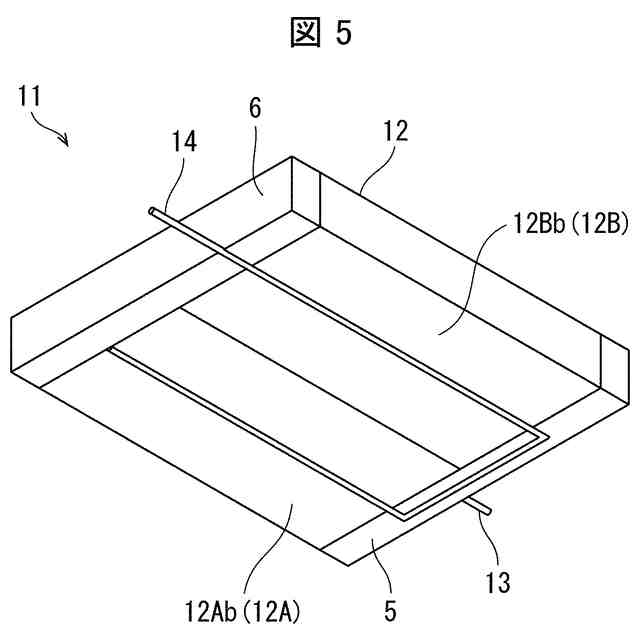

前記シート体は、面方向に並ぶ第１領域と第２領域とを含み、
前記第１領域に含まれる前記イオン伝導体と前記第２領域に含まれる前記イオン伝導体のゼーベック係数の符号が異なり、
前記一対の電極の中の一方の電極は、前記第１領域の表面および前記第２領域の表面を通るように配置され、
前記一対の電極の中の他方の電極は、前記第１領域の裏面および前記第２領域の裏面を通るように配置されている請求項１に記載の温度差センサ。
【請求項５】

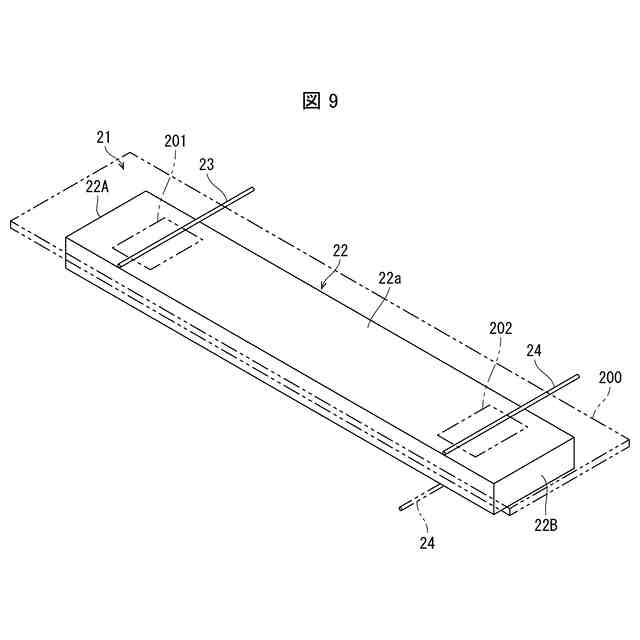

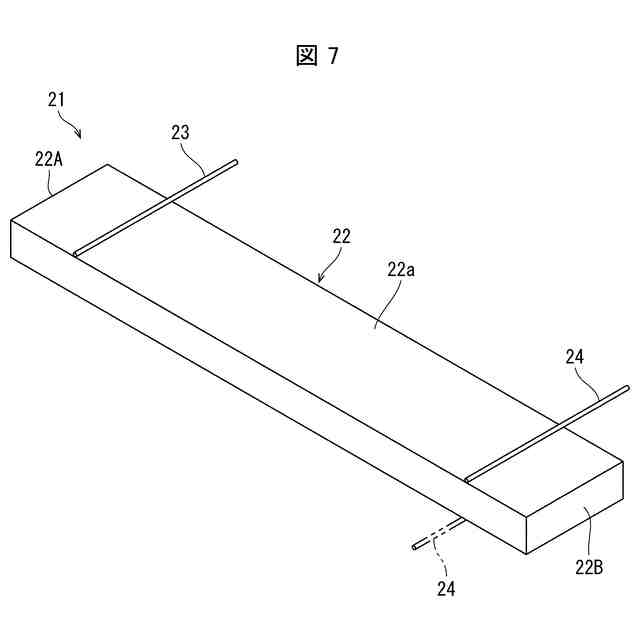

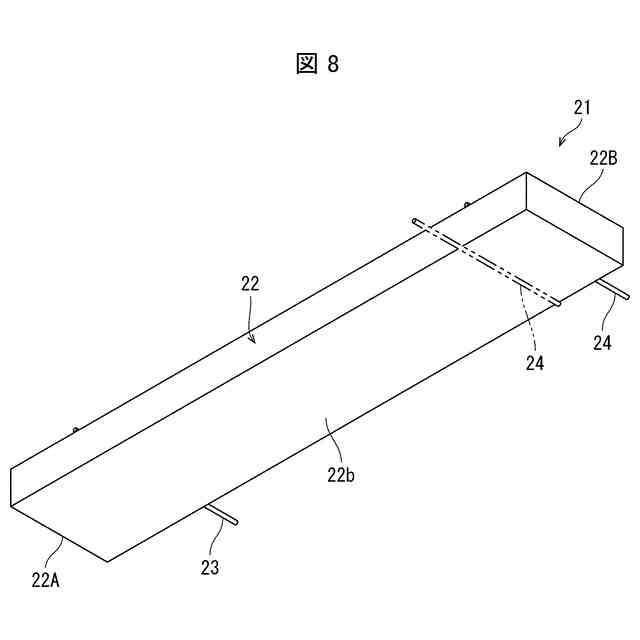

前記シート体は、一方向に長い長尺状をなし、
前記一対の電極の中の一方の電極は、前記シート体の長手方向の一端部側の表面あるいは裏面に配置され、
前記一対の電極の中の他方の電極は、前記シート体の長手方向の他端部側の表面あるいは裏面に配置されている請求項１に記載の温度差センサ。
【請求項６】
前記一対の電極は、前記イオン伝導体の反応に対して測定可能な電位窓を有する金属あるいは非金属にて構成されている請求項１に記載の温度差センサ。
【請求項７】
前記シート体において、前記イオン伝導体は、絶縁された真空封止材料で覆われている請求項１に記載の温度差センサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、温度差センサに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
廃熱などの微少なエネルギーを電力に変換するため、熱電変換材料が近年注目を集めている。中でもモバイル機器などへのエネルギー源として、薄くて効率の良い熱電変換材料に期待が集まっている。しかし、従来の合金系熱電変換材料は、熱伝導性が高いが、ゼーベック係数（Ｓｅ）が低いという問題がある。
【０００３】
そこで、酸化還元可能なイオンの溶液を用いた熱化学電池が、注目を集めている（例えば、非特許文献１）。従来の固体の熱電合金のゼーベック係数（Ｓｅ）が約０．２ｍＶ／Ｋであるのに対して、上記熱化学電池では、ゼーベック係数（Ｓｅ）を一桁大きい値とすることができる。
【０００４】
また、特許文献１，２には、レドックス対を含む溶液（イオン伝導体に相当）と該溶液に接触した一対の電極とを備える熱電変換素子を利用して、電極間の温度差を感知する熱電センサが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特許６５１１７０８号公報
特開２０２３－５４９０７号公報
【非特許文献】
【０００６】
シーオドー・ジェー・エーブラハム（ＴｈｅｏｄｏｒｅＪ．Ａｂｒａｈａｍ）等、「ハイ・シーベック・コーイフィッシエント・レドックス・アイオニック・リクィッド・イレクトロライツ・フォー・サーマル・エナジー・ハービスティング（ＨｉｇｈＳｅｅｂｅｃｋｃｏｅｆｆｉｃｉｅｎｔｒｅｄｏｘｉｏｎｉｃｌｉｑｕｉｄｅｌｅｃｔｒｏｌｙｔｅｓｆｏｒｔｈｅｒｍａｌｅｎｅｒｇｙｈａｒｖｅｓｔｉｎｇ）」、エナジー・アンド・インバイオレンメンタル・サイエンス（Ｅｎｅｒｇｙ＆ＥｎｖｉｒｏｎｍｅｎｔａｌＳｃｉｅｎｃｅ）、（英国）、２０１３年、第６巻、ｐ．２６３９－２６４５
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、上述のような従来技術は、熱電変換素子を利用した熱電センサについて何ら具体的に記載されておらず、実用化には至っていない。そして、発熱箇所を特定するといった用途に用いることはできない。
【０００８】
本発明の一態様は、熱電変換素子を利用して発熱箇所を特定し得る温度差センサを実現することを目的とする。
【課題を解決するための手段】
【０００９】
上記の課題を解決するために、本発明の一態様に係る温度差センサは、熱電変換可能なレドックス種を含むイオン伝導体を含むシート体と、前記シート体と接触し、かつ、前記シート体の面方向において分けて配置された一対の電極と、を備える。
【発明の効果】
【００１０】
本発明の一態様によれば、熱電変換素子を利用して発熱箇所を特定し得る温度差センサを実現することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
