公開番号2025172734
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2025125106,2023540614
出願日2025-07-25,2020-12-31
発明の名称ハイブリッド自動再送要求確認HARQ-ACKコードブックを決定するための方法および装置
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人個人,個人
主分類H04W 72/21 20230101AFI20251118BHJP(電気通信技術)
要約【課題】HARQ-ACKコードブックに冗長情報ビットがあるという問題を解決するために、HARQ-ACKコードブックを決定するための方法および装置を提供する。
【解決手段】端末は、HARQ-ACKフィードバック情報の時間領域オフセットに基づいて、時間領域オフセットに対応するDCIフォーマットセットを決定し、次いで、時間領域位置情報セットに基づいてHARQ-ACKコードブックの情報ビットの数を決定するために、DCIフォーマットセットに基づいて時間領域位置情報セットを決定する。

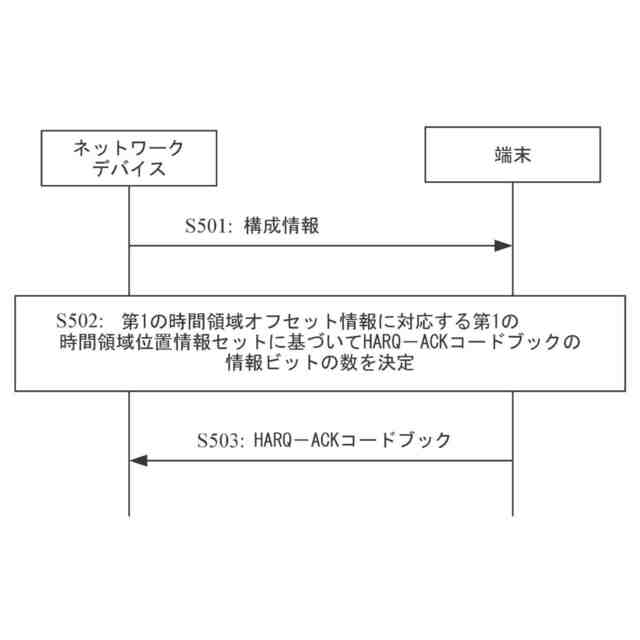

【選択図】図5
特許請求の範囲【請求項１】
ハイブリッド自動再送要求確認HARQ－ACKコードブックを決定するための方法であって、
ネットワークデバイスから構成情報を受信するステップであって、前記構成情報は、N個のダウンリンク制御情報DCIフォーマットと、N個の時間領域オフセット情報セットと、N個の時間領域位置情報セットとを示し、前記N個のDCIフォーマットの各々は前記N個の時間領域オフセット情報セットのうちの1つに対応し、前記N個のDCIフォーマットの各々は前記N個の時間領域位置情報セットのうちの1つに対応し、Nは正の整数であり、前記時間領域位置情報セット内の時間領域位置情報はダウンリンクデータチャネルの時間領域位置を示し、前記時間領域オフセット情報セット内の時間領域オフセット情報は前記ダウンリンクデータチャネルに対するアップリンク制御チャネルの時間領域オフセットを示し、前記アップリンク制御チャネルは前記ダウンリンクデータチャネルのフィードバック情報を搬送するために使用される、ステップと、
第1の時間領域オフセット情報に対応する第1の時間領域位置情報セットに基づいてHARQ－ACKコードブックの情報ビットの数を決定するステップであって、前記第1の時間領域オフセット情報は第1の時間領域オフセット情報セット内の要素であり、前記第1の時間領域オフセット情報セットは前記N個の時間領域オフセット情報セットの和集合であり、前記第1の時間領域位置情報セットは前記第1の時間領域オフセット情報に対応する第1のDCIフォーマットセットに基づいて決定される、ステップと、
前記HARQ－ACKコードブックを前記ネットワークデバイスに送信するステップであって、前記HARQ－ACKコードブックは前記ダウンリンクデータチャネルの前記フィードバック情報を含む、ステップとを含む、方法。
続きを表示（約 2,400 文字）【請求項２】
前記第1のDCIフォーマットセットは、前記N個のDCIフォーマットと、前記N個のDCIフォーマットに対応する前記N個の時間領域オフセット情報セットとに基づいて決定され、前記第1のDCIフォーマットセットに含まれる任意のDCIフォーマットは、前記N個のDCIフォーマットのうちの1つであり、前記第1のDCIフォーマットセットはM個のDCIフォーマットを含み、MはN以下の正の整数であり、前記第1の時間領域位置情報セットは、前記M個のDCIフォーマットに対応するM個の時間領域位置情報セットの和集合であり、前記M個の時間領域位置情報セットのいずれか1つは前記N個の時間領域位置情報セットのうちの1つである、
請求項1に記載の方法。
【請求項３】
前記第1のDCIフォーマットセット内の各DCIフォーマットに対応する時間領域オフセット情報セットは、前記第1の時間領域オフセット情報を含む、
請求項1または2に記載の方法。
【請求項４】
第1の時間領域オフセット情報に対応する第1の時間領域位置情報セットに基づいてハイブリッド自動再送要求確認HARQ－ACKコードブックの情報ビットの数を決定する前記ステップは、
前記第1の時間領域位置情報セットに対応する候補ダウンリンクデータチャネル受信機会の数を決定するステップと、
前記受信機会の数に基づいて前記情報ビットの数を決定するステップとを含む、請求項1から3のいずれか一項に記載の方法。
【請求項５】
前記方法は、
前記ネットワークデバイスからDCIを受信するステップであって、前記DCIは、第1の時間領域位置情報および前記第1の時間領域オフセット情報を示し、前記第1の時間領域位置情報は、前記第1の時間領域位置情報セット内の要素である、ステップと、
前記第1の時間領域位置情報によって示される時間領域位置において前記ネットワークデバイスから前記ダウンリンクデータチャネルを受信するステップとをさらに含む、請求項1から4のいずれか一項に記載の方法。
【請求項６】
前記HARQ－ACKコードブックの情報ビットシーケンス内の前記ダウンリンクデータチャネルの前記フィードバック情報の位置は、前記第1の時間領域オフセット情報に基づいて決定される、
請求項5に記載の方法。
【請求項７】
前記HARQ－ACKコードブックの前記情報ビットシーケンス内の前記ダウンリンクデータチャネルの前記フィードバック情報の前記位置は、前記第1の時間領域位置情報に対応する前記時間領域位置に基づいてさらに決定される、
請求項5または6に記載の方法。
【請求項８】
ハイブリッド自動再送要求確認HARQ－ACKコードブックを決定するための方法であって、
構成情報を端末に送信するステップであって、前記構成情報は、N個のダウンリンク制御情報DCIフォーマットと、N個の時間領域オフセット情報セットと、N個の時間領域位置情報セットとを示し、前記N個のDCIフォーマットの各々は前記N個の時間領域オフセット情報セットのうちの1つに対応し、前記N個のDCIフォーマットの各々は前記N個の時間領域位置情報セットのうちの1つに対応し、Nは正の整数であり、前記時間領域位置情報セット内の時間領域位置情報はダウンリンクデータチャネルの時間領域位置を示し、前記時間領域オフセット情報セット内の時間領域オフセット情報は前記ダウンリンクデータチャネルに対するアップリンク制御チャネルの時間領域オフセットを示し、前記アップリンク制御チャネルは前記ダウンリンクデータチャネルのフィードバック情報を搬送するために使用される、ステップと、
第1の時間領域オフセット情報に対応する第1の時間領域位置情報セットに基づいてHARQ－ACKコードブックの情報ビットの数を決定するステップであって、前記第1の時間領域オフセット情報は第1の時間領域オフセット情報セット内の要素であり、前記第1の時間領域オフセット情報セットは前記N個の時間領域オフセット情報セットの和集合であり、前記第1の時間領域位置情報セットは前記第1の時間領域オフセット情報に対応する第1のDCIフォーマットセットに基づいて決定される、ステップと、
前記端末から前記HARQ－ACKコードブックを受信するステップであって、前記HARQ－ACKコードブックは前記ダウンリンクデータチャネルの前記フィードバック情報を含む、ステップとを含む、方法。
【請求項９】
前記第1のDCIフォーマットセットは、前記N個のDCIフォーマットと、前記N個のDCIフォーマットに対応する前記N個の時間領域オフセット情報セットとに基づいて決定され、前記第1のDCIフォーマットセットに含まれる任意のDCIフォーマットは、前記N個のDCIフォーマットのうちの1つであり、前記第1のDCIフォーマットセットはM個のDCIフォーマットを含み、MはN以下の正の整数であり、前記第1の時間領域位置情報セットは、前記M個のDCIフォーマットに対応するM個の時間領域位置情報セットの和集合であり、前記M個の時間領域位置情報セットのいずれか1つは前記N個の時間領域位置情報セットのうちの1つである、
請求項8に記載の方法。
【請求項１０】
前記第1のDCIフォーマットセット内の各DCIフォーマットに対応する時間領域オフセット情報セットは、前記第1の時間領域オフセット情報を含む、
請求項8または9に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本出願は、通信分野に関し、具体的には、ハイブリッド自動再送要求確認（hybrid automatic repeat request－acknowledgement，HARQ－ACK）コードブックを決定するための方法および装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
新無線（new radio，NR）システムでは、ネットワークデバイスは、物理ダウンリンク共有チャネル（physical downlink shared channel，PDSCH）を端末に送信することができる。PDSCHは、ネットワークデバイスによって送信されたダウンリンクデータを端末に搬送することができる。これに対応して、端末は、物理アップリンク制御チャネル（physical uplink control channel，PUCCH）を通じてPDSCHのフィードバック情報をネットワークデバイスに送信することができる。フィードバック情報は、HARQ－ACKコードブックで搬送されてもよい。
【０００３】

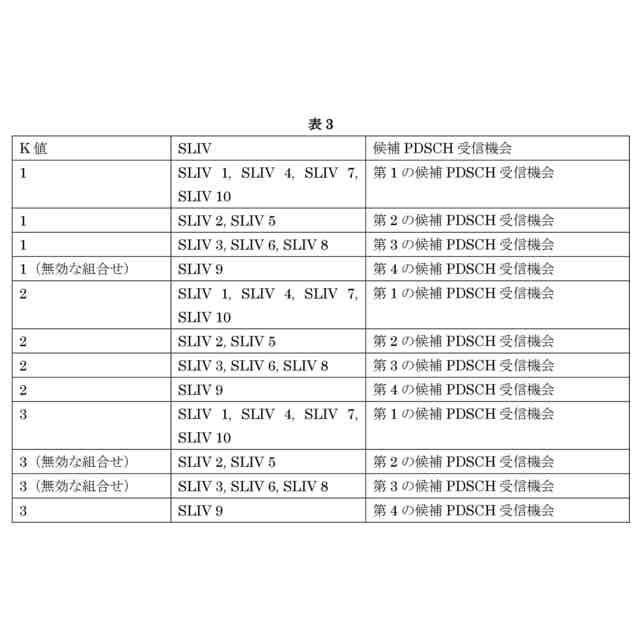

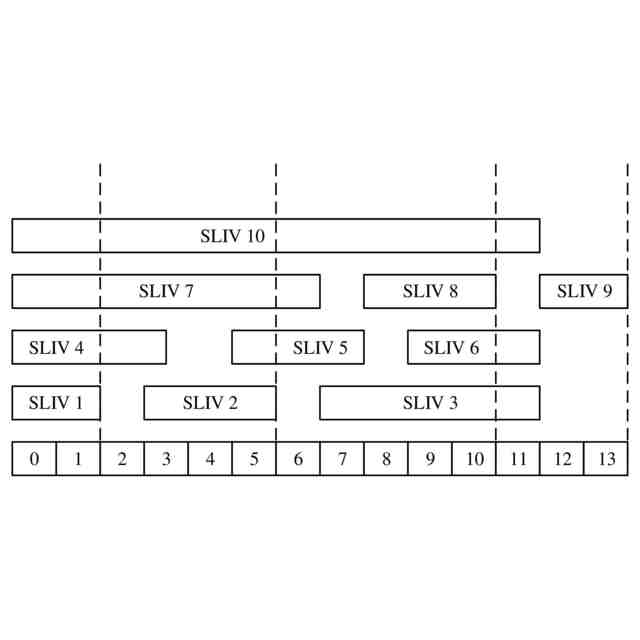

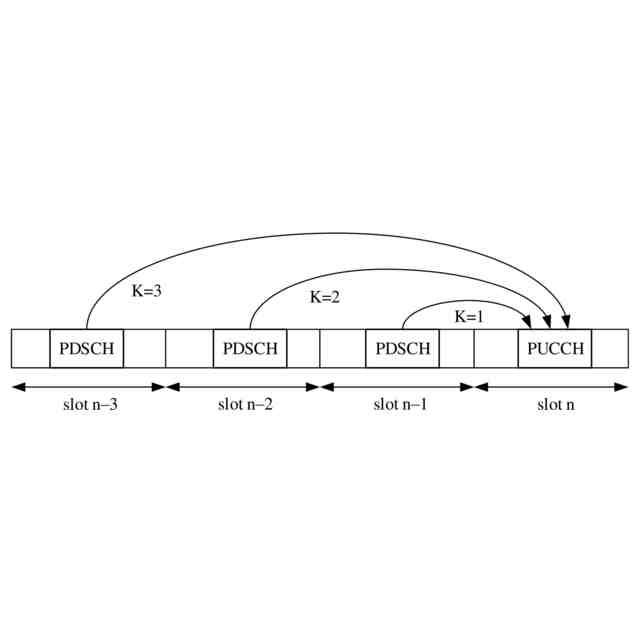

具体的には、端末は、開始および長さ値インジケータ値（start and length indicator value，SLIV）とPDSCHからHARQへのフィードバックタイミング（PDSCH－to－HARQ＿feedback timing）との組合せの数に基づいてHARQ－ACKコードブックの情報ビットの数を決定し、次いで、PUCCHを通じてHARQ－ACKコードブックをネットワークデバイスに送信することができる。SLIVは、PDSCHの時間領域位置を示してもよく、PDSCHからHARQへのフィードバックタイミングは、PDSCHに対するPUCCHの時間領域オフセットを示してもよい。
【０００４】
しかしながら、冗長情報ビットは、組合せの数に基づいて情報ビットの数を決定することによってもたらされてもよい。これは、リソースオーバーヘッドを増加させ、通信効率をさらに低下させる。
【発明の概要】
【課題を解決するための手段】
【０００５】
本出願の実施形態は、冗長情報ビットを削減し、リソースオーバーヘッドを削減し、通信効率をさらに向上させるために、ハイブリッド自動再送要求確認コードブックを決定するための方法および装置を提供する。
【０００６】
前述の目的を達成するために、本出願は、以下の技術的解決策を使用する。
【０００７】
第1の態様によれば、ハイブリッド自動再送要求確認HARQ－ACKコードブックを決定するための方法が提供される。本方法は、ネットワークデバイスから構成情報を受信するステップであって、構成情報は、N個のダウンリンク制御情報DCIフォーマットと、N個の時間領域オフセット情報セットと、N個の時間領域位置情報セットとを示し、Nは正の整数であり、N個のDCIフォーマットの各々はN個の時間領域オフセット情報セットのうちの1つに対応し、N個のDCIフォーマットの各々はN個の時間領域位置情報セットのうちの1つに対応し、時間領域位置情報セット内の時間領域位置情報はダウンリンクデータチャネルの時間領域位置を示し、時間領域オフセット情報セット内の時間領域オフセット情報はダウンリンクデータチャネルに対するアップリンク制御チャネルの時間領域オフセットを示し、アップリンク制御チャネルはダウンリンクデータチャネルのフィードバック情報を搬送するために使用される、ステップと、第1の時間領域オフセット情報に対応する第1の時間領域位置情報セットに基づいてHARQ－ACKコードブックの情報ビットの数を決定するステップと、HARQ－ACKコードブックをネットワークデバイスに送信するステップとを含む。第1の時間領域オフセット情報は、第1の時間領域オフセット情報セット内の要素である。第1の時間領域オフセット情報セットは、N個の時間領域オフセット情報セットの和集合である。第1の時間領域位置情報セットは、第1の時間領域オフセット情報に対応する第1のDCIフォーマットセットに基づいて決定される。HARQ－ACKコードブックは、ダウンリンクデータチャネルのフィードバック情報を含む。
【０００８】
第1の態様の方法によれば、N個のDCIフォーマットの各々はN個の時間領域オフセット情報セットのうちの1つに対応し、N個のDCIフォーマットの各々はN個の時間領域位置情報セットのうちの1つに対応する。したがって、対応関係を有し、第1の時間領域オフセット情報および第1の時間領域位置情報セットのものである組合せは、N個の時間領域オフセット情報セット内の時間領域オフセット情報とN個の時間領域位置情報セット内の時間領域位置情報とのすべての組合せからのN個のDCIフォーマットに基づいて決定され得る。情報ビットの数がN個の時間領域オフセット情報セットの和集合とN個の時間領域位置情報セットの和集合とのすべての組合せに基づいて決定される既存の方法と比較して、情報ビットの数が対応関係を有する組合せに基づいて決定されるこの方法では、冗長情報ビットが削減されることができ、リソースオーバーヘッドが削減されることができ、通信効率がさらに向上されることができる。
【０００９】
可能な設計解決策では、第1のDCIフォーマットセットは、N個のDCIフォーマットと、N個のDCIフォーマットに対応するN個の時間領域オフセット情報セットとに基づいて決定される。第1のDCIフォーマットセットに含まれる任意のDCIフォーマットは、N個のDCIフォーマットのうちの1つであってもよい。第1のDCIフォーマットセットはM個のDCIフォーマットを含み、MはN以下の正の整数である。第1の時間領域位置情報セットはM個のDCIフォーマットに対応するM個の時間領域位置情報セットの和集合であり、M個の時間領域位置情報セットのいずれか1つはN個の時間領域位置情報セットのうちの1つである。
【００１０】
任意選択的に、第1のDCIフォーマットセット内の各DCIフォーマットに対応する時間領域オフセット情報セットは、第1の時間領域オフセット情報を含む。言い換えると、第1のDCIフォーマットセットは、N個のDCIフォーマットの各々とN個の時間領域オフセット情報セット内の対応する時間領域オフセット情報セットとの間の対応関係に基づいて決定される。このようにして、第1のDCIフォーマットセットは、通信効率を向上させるように、第1のDCIフォーマットセットの対応関係に基づいてHARQ－ACKコードブックの情報ビットの数を迅速かつ正確に決定するために、迅速かつ正確に決定されることが可能である。
（【００１１】以降は省略されています）
