公開番号2025165989
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2025123193,2024509363
出願日2025-07-23,2022-08-17
発明の名称通信方法および装置
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人弁理士法人ITOH
主分類H04W 48/12 20090101AFI20251028BHJP(電気通信技術)
要約【課題】管理フレームの冗長データを低減し、不必要なオーバーヘッドが回避することで通信効率が向上できる通信方法および装置を提供する。
【解決手段】通信システムにおいて、第1のAP又は第2のAPの特定の要素の値は、第1のAP又は第2のAPが属するマルチBSSIDセット内の複数のAPの特定の要素を示すために、管理フレームにおいて再使用される。管理フレームは、マルチBSSIDセット内の複数の同じ特定の要素を搬送する必要はない。
【選択図】図10
特許請求の範囲【請求項１】
通信方法であって、
第１のアクセスポイント（ＡＰ）によって、管理フレームを生成するステップであって、前記管理フレームは、前記第１のＡＰの特定の要素とマルチ基本サービスセット識別子（ＢＳＳＩＤ）要素とを含み、前記特定の要素は、チャネル切替え関連要素またはクワイエットチャネル関連要素であり、前記第１のＡＰは、第１のマルチＢＳＳＩＤセット内の伝送ＢＳＳＩＤに対応するＡＰであり、前記マルチＢＳＳＩＤ要素は、非伝送ＢＳＳＩＤに対応する前記ＡＰの前記特定の要素を含まない、ステップと、
前記第１のＡＰによって、前記管理フレームを送信するステップと
を含む方法。
続きを表示（約 1,200 文字）【請求項２】
前記マルチＢＳＳＩＤセット内の非伝送ＢＳＳＩＤに対応するＡＰの特定の要素の値は、前記第１のＡＰの前記特定の要素の値と同じである、
請求項１に記載の方法。
【請求項３】
前記管理フレームは、ビーコンフレームまたはプローブ応答フレームである、
請求項１に記載の方法。
【請求項４】
前記特定の要素は、

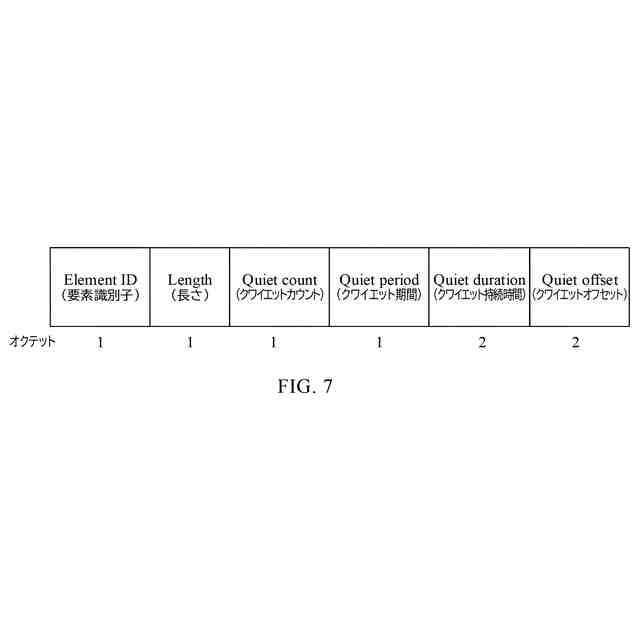

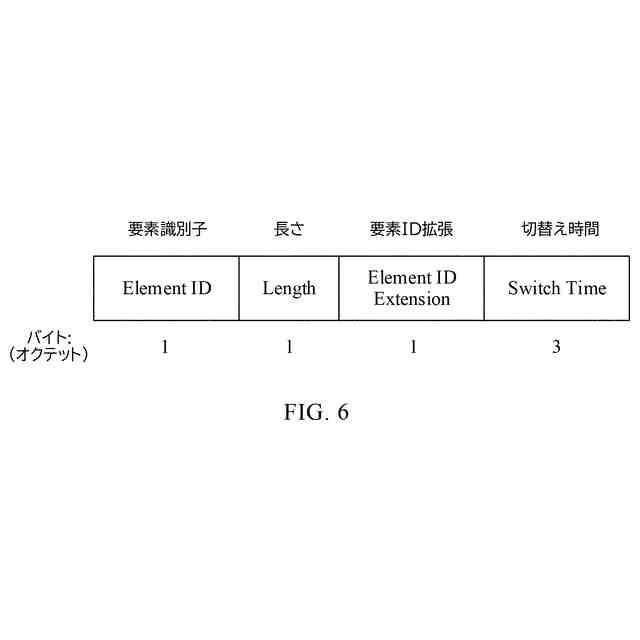

チャネル切替え告知要素、拡張チャネル切替え告知要素、クワイエット要素、クワイエットチャネル要素、および最大チャネル切替え時間要素
のうちの少なくとも１つを含む、請求項１に記載の方法。
【請求項５】
前記管理フレームは、第２のＡＰの特定の要素をさらに含み、

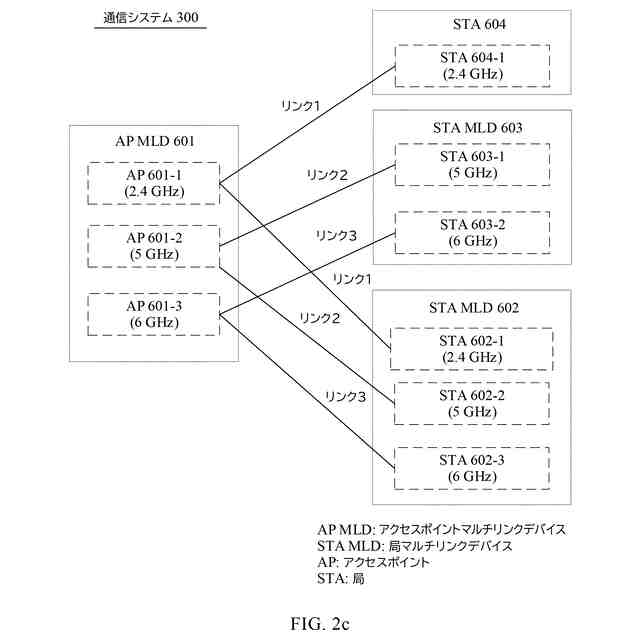

前記第１のＡＰおよび前記第２のＡＰが、同じＡＰマルチリンクデバイス（ＭＬＤ）に属しているか、または
前記第２のＡＰおよび第３のＡＰが、同じＡＰＭＬＤに属しており、前記第３のＡＰは、前記第１のＡＰが属する前記第１のマルチＢＳＳＩＤセット内の非伝送ＢＳＳＩＤに対応するＡＰである、
請求項１に記載の方法。
【請求項６】
前記第２のＡＰは、第２のマルチＢＳＳＩＤセット内のＡＰであり、前記第２のＡＰの特定の要素の値は、前記第２のＡＰ以外の前記第２のマルチＢＳＳＩＤセット内の別のＡＰの特定の要素の値と同じである、請求項５に記載の方法。
【請求項７】
前記第２のＡＰおよび前記第３のＡＰが同じＡＰＭＬＤに属しており、前記第３のＡＰが、前記第１のＡＰが属する前記第１のマルチＢＳＳＩＤセット内の非伝送ＢＳＳＩＤに対応するＡＰであるとき、前記第２のＡＰの前記特定の要素は、前記管理フレームの前記マルチＢＳＳＩＤ要素に位置する、請求項５に記載の方法。
【請求項８】
前記マルチＢＳＳＩＤ要素は、少なくとも１つの非伝送ＢＳＳＩＤプロファイルを含み、前記第２のＡＰの前記特定の要素は、前記少なくとも１つの非伝送ＢＳＳＩＤプロファイル内の１つの非伝送ＢＳＳＩＤプロファイルに位置する、請求項７に記載の方法。
【請求項９】
前記少なくとも１つの非伝送ＢＳＳＩＤプロファイル内の１つの非伝送ＢＳＳＩＤプロファイルは、前記第３のＡＰに対応する非伝送ＢＳＳＩＤプロファイルであり、前記第２のＡＰの前記特定の要素は、前記第３のＡＰに対応する前記非伝送ＢＳＳＩＤプロファイル内のマルチリンク要素のＳＴＡ毎プロファイルフィールドに位置する、請求項８に記載の方法。
【請求項１０】
前記第１のＡＰおよび前記第２のＡＰが同じＡＰＭＬＤに属しているとき、前記第２のＡＰの前記特定の要素は、前記管理フレームのマルチリンク要素に位置する、請求項５に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本出願は、２０２１年８月１９日に中国国家知識産権局に出願された「COMMUNICATION METHOD AND APPARATUS」と題する中国特許出願第２０２１１０９５７２１７．１号の優先権を主張するものであり、その全体が参照により本明細書に組み込まれる。
続きを表示（約 2,200 文字）【０００２】
［技術分野］
本出願は、ワイヤレスローカルエリアネットワーク（wireless local area network、ＷＬＡＮ）技術の分野に関し、特に、通信方法および装置に関する。
【背景技術】
【０００３】
ＷＬＡＮ通信プロセスでは、アクセスポイント（access point、ＡＰ）の通信パラメータが変化するとき、ＡＰは、関連する通信パラメータを示すために、いくつかの特定の要素を関連局（station、ＳＴＡ）に送信する必要があり得る。一般に、これらの特定の要素は、管理フレームで搬送され得る。
【０００４】
現在、ＡＰによって送信される管理フレームは、複数のＡＰの関連する通信パラメータを示すために複数の特定の要素を搬送する必要があり得る。一般に、管理フレームで搬送される複数の特定の要素において、異なる特定の要素は、対応する異なるＡＰの特定の要素を示す。
【０００５】
しかしながら、前述の実装プロセスでは、管理フレームは、各ＡＰについて対応する特定の要素を搬送する必要がある。その結果、ＡＰによって送信される管理フレームは、いくつかの繰り返される冗長データを有し、不必要なオーバーヘッドを引き起こし、通信効率に影響を与える可能性がある。
【発明の概要】
【０００６】
本出願は、通信方法および装置を提供する。第１のＡＰ（または第２のＡＰ）の特定の要素の値は、第１のＡＰ（または第２のＡＰ）が属するマルチＢＳＳＩＤセット内の複数のＡＰの特定の要素を示すために、管理フレームにおいて再使用される。管理フレームは、マルチＢＳＳＩＤセット内の複数の同じ特定の要素を搬送する必要はない。これにより、管理フレームの冗長データが低減され、不必要なオーバーヘッドが回避され、通信効率が向上する。
【０００７】
本出願の第１の態様は、ＷＬＡＮ通信に適用される通信方法を提供する。この方法は第１のＡＰによって実行されるか、または方法は第１のＡＰ内のいくつかの構成要素（例えば、プロセッサ、チップ、またはチップシステム）によって実行される。第１の態様および第１の態様の可能な実装形態では、第１のＡＰによって方法が実行される例が説明のために使用される。この方法において、第１のＡＰは、管理フレームを生成し、管理フレームは、第１のＡＰの特定の要素を含み、第１のＡＰは、マルチＢＳＳＩＤセット内の伝送ＢＳＳＩＤに対応するＡＰであり、マルチＢＳＳＩＤセット内の非伝送ＢＳＳＩＤに対応するＡＰの特定の要素の値は、第１のＡＰの特定の要素の値と同じであり、第１のＡＰは、管理フレームを送信する。
【０００８】
前述の技術的解決策に基づいて、第１のＡＰによって送信される管理フレームは、第１のＡＰの特定の要素を含み、第１のＡＰは、マルチＢＳＳＩＤセット内の伝送ＢＳＳＩＤに対応するＡＰであり、マルチＢＳＳＩＤセット内の非伝送ＢＳＳＩＤに対応するＡＰの特定の要素の値は、第１のＡＰの特定の要素の値と同じである。このように、管理フレームの受信側が第１のＡＰにアソシエーションされたＳＴＡであるとき、対応する値は、管理フレームで搬送される第１のＡＰの特定の要素を使用することによって決定され得、管理フレームの受信側がマルチＢＳＳＩＤセット内の非伝送ＢＳＳＩＤにアソシエーションされたＳＴＡであるとき、対応する値は、同じく、管理フレームで搬送される第１のＡＰの特定の要素を使用することによって決定され得る。言い換えると、第１のＡＰの特定の要素の値は、第１のＡＰが属するマルチＢＳＳＩＤセット内の非伝送ＢＳＳＩＤに対応するＡＰの特定の要素を示すために、管理フレームにおいて再使用される。管理フレームは、マルチＢＳＳＩＤセット内の複数の同じ特定の要素を搬送する必要はない。これにより、管理フレームの冗長データが低減され、不必要なオーバーヘッドが回避され、通信効率が向上する。
【０００９】
本出願の第２の態様は、通信方法を提供する。この方法はＳＴＡによって実行されるか、または方法はＳＴＡ内のいくつかの構成要素（例えば、プロセッサ、チップ、またはチップシステム）によって実行される。第２の態様および第２の態様の可能な実装形態では、ＳＴＡによって方法が実行される例が説明のために使用される。この方法では、ＳＴＡは、管理フレームを受信し、管理フレームは、第１のアクセスポイント（ＡＰ）の特定の要素を含み、第１のＡＰは、マルチＢＳＳＩＤセット内の伝送ＢＳＳＩＤに対応するＡＰであり、マルチＢＳＳＩＤセット内の非伝送ＢＳＳＩＤに対応するＡＰの特定の要素の値は、第１のＡＰの特定の要素の値と同じであり、ＳＴＡは、管理フレームに基づいて、マルチＢＳＳＩＤセット内の非伝送ＢＳＳＩＤに対応するＡＰの特定の要素の値、または第１のＡＰの特定の要素の値を決定する。
【００１０】
任意選択で、ＳＴＡが、管理フレームに基づいて、マルチＢＳＳＩＤセット内の非伝送ＢＳＳＩＤに対応するＡＰの特定の要素の値、または第１のＡＰの特定の要素の値を決定することは、ＳＴＡが、管理フレームに基づいて、ＳＴＡにアソシエーションされたＡＰの特定の要素の値を決定することと表現されてもよい。
（【００１１】以降は省略されています）
