公開番号2025166023
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2025128532,2024518274
出願日2025-07-31,2022-09-26
発明の名称協調ビームフォーミングのためのプロトコルおよびフレームフォーマット
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人個人,個人
主分類H04W 24/10 20090101AFI20251028BHJP(電気通信技術)
要約【課題】本開示は、協調ビームフォーミングのための方法および装置を提供する。本開示の態様は方法を提供する。
【解決手段】本方法は、複数の連携するAPの第1のアクセスポイント(AP)によって、複数の連携するAPに関連付けられる1つまたは複数のステーション(STA)へ、1つまたは複数のSTAおよび第1のAPに関連付けられるチャネル状態情報(CSI)の要求を送信するステップを含む。本方法は、1つまたは複数のSTAおよび第1のAPに関連付けられるCSIを含む応答を受信するステップをさらに含む。本方法は、複数の連携するAPのうちの第2のAPに、第2のAPが1つまたは複数のSTAへ、1つまたは複数のSTAおよび第2のAPに関連付けられるCSIを要求することを示すサウンディング要求を送信するステップをさらに含む。本方法は、第1のAPと第2のAPとの間でCSI情報を共有するステップをさらに含む。

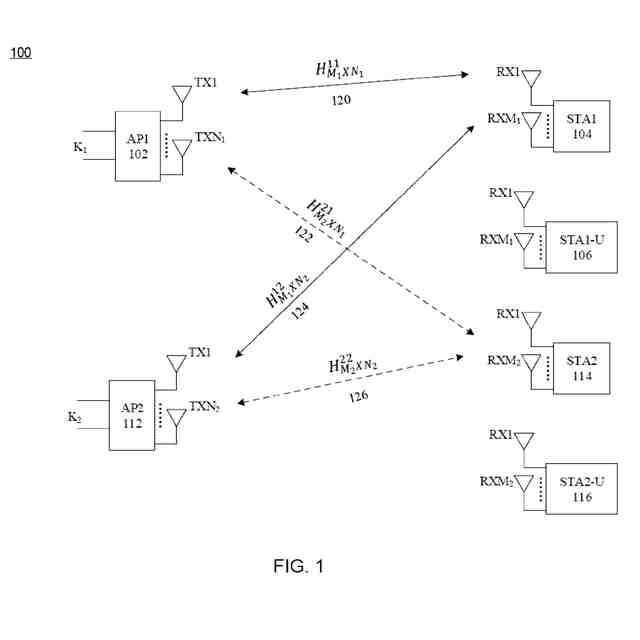

【選択図】図1
特許請求の範囲【請求項１】
複数の連携するアクセスポイント（ＡＰ）の第１のＡＰによって、前記複数の連携するＡＰに関連付けられる１つまたは複数のステーション（ＳＴＡ）へ、前記１つまたは複数のＳＴＡおよび前記第１のＡＰに関連付けられるチャネル状態情報（ＣＳＩ）の要求を送信するステップと、
前記第１のＡＰによって、前記１つまたは複数のＳＴＡから、前記１つまたは複数のＳＴＡおよび前記第１のＡＰに関連付けられる前記ＣＳＩを備える応答を受信するステップと、
前記第１のＡＰによって、前記複数の連携するＡＰのうちの第２のＡＰへ、前記第２のＡＰが前記１つまたは複数のＳＴＡから、前記１つまたは複数のＳＴＡおよび前記第２のＡＰに関連付けられるＣＳＩを要求することを示すサウンディング要求を送信するステップと、
前記第１のＡＰによって、前記第２のＡＰから、前記１つまたは複数のＳＴＡおよび前記第２のＡＰに関連付けられる前記ＣＳＩを含む第１のＡＰ－ＡＰ共有メッセージを受信するステップと、
前記第１のＡＰによって、前記１つまたは複数のＳＴＡおよび前記第１のＡＰに関連付けられる前記ＣＳＩを含む第２のＡＰ－ＡＰ共有メッセージを前記第２のＡＰへ送信するステップと
を備える、方法。
続きを表示（約 1,300 文字）【請求項２】
前記第２のＡＰ－ＡＰ共有メッセージは、前記第１のＡＰの識別子、フレームがＡＰ－ＡＰ共有フレームであるという表示、前記第１のＡＰに関連付けられる１つまたは複数のＳＴＡ、前記１つまたは複数のＳＴＡおよび前記第１のＡＰに関連付けられる前記ＣＳＩ、前記第１のＡＰに関連付けられる前記１つまたは複数のＳＴＡのＳＴＡ当たり１つまたは複数のストリーム、および前記第２のＡＰに関連付けられるプリコーダ情報のうちの１つまたは複数を示す１つまたは複数のフィールドを含む前記フレームを備える、請求項１に記載の方法。
【請求項３】
前記第１のＡＰによって複数のプリコーダを計算するステップをさらに備え、計算された各プリコーダは、
前記複数の連携するＡＰのそれぞれのＡＰに対応し、
前記１つまたは複数のＳＴＡおよび前記それぞれのＡＰに関連付けられるＣＳＩ情報に基づく、請求項２に記載の方法。
【請求項４】
前記プリコーダ情報は、前記複数のプリコーダのうちの計算されたプリコーダを示す、請求項２または３に記載の方法。
【請求項５】
前記プリコーダ情報は、プリコーダ計算方法を示すプリコーダインデックスを示す、請求項２乃至４のいずれか一項に記載の方法。
【請求項６】
前記１つまたは複数のＳＴＡおよび前記第１のＡＰに関連付けられる前記ＣＳＩは、前記フレームの選択されたユーザフィールドに示される、請求項２乃至５のいずれか一項に記載の方法。
【請求項７】
前記第１のＡＰの前記識別子は、前記フレームの媒体アクセス制御（ＭＡＣ）ヘッダのトランスミッタアドレス（ＴＡ）フィールドに示される、請求項２乃至６のいずれか一項に記載の方法。
【請求項８】
第１のアクセスポイント（ＡＰ）によって、第２のＡＰから、前記第２のＡＰに関連付けられるチャネル状態情報（ＣＳＩ）を含む第１の共有メッセージを受信するステップであって、前記第１のＡＰと前記第２のＡＰが連携する、ステップと、
前記第１のＡＰによって前記第２のＡＰへ、前記第１のＡＰの識別子、フレームがＡＰ－ＡＰ共有フレームであるという表示、前記第１のＡＰに関連付けられる１つまたは複数のステーション（ＳＴＡ）、前記第１のＡＰに関連付けられるＣＳＩ、前記第１のＡＰに関連付けられる前記１つまたは複数のＳＴＡのＳＴＡ当たり１つまたは複数のストリーム、および前記第２のＡＰに関連付けられるプリコーダ情報のうちの１つまたは複数を示す１つまたは複数のフィールドを含むフレームを備える第２の共有メッセージを送信するステップと
を備える、方法。
【請求項９】
前記第１のＡＰによって、前記第２のＡＰに関連付けられる前記ＣＳＩに基づいて、前記第２のＡＰに関連付けられるプリコーダを計算するステップをさらに備える、請求項８に記載の方法。
【請求項１０】
前記第２のＡＰに関連付けられる前記プリコーダ情報は、前記第２のＡＰに関連付けられる前記計算されたプリコーダを示す、請求項９に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、通信ネットワークの分野に関し、特に、協調ビームフォーミング（ＣｏＢＦ）のための手順およびフレーム構造に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
相互参照
本出願は、２０２１年９月２４日に出願された「ＰｒｏｔｏｃｏｌａｎｄＦｒａｍｅＦｏｒｍａｔｆｏｒＣｏｏｒｄｉｎａｔｅｄＢｅａｍｆｏｒｍｉｎｇ」と題する米国非仮特許出願第１７／４８４，７０９号に対する優先権の利益を主張し、その内容全体を参照により本明細書に組み込む。
【０００３】
ＣｏＢＦは、８０２．１１ｂｅリリース２（Ｒ２）のマルチアクセスポイント（Ｍ－ＡＰ）連携トピックの主要機能となる可能性がある。ＣｏＢＦをＩＥＥＥ８０２．１１に導入する際に、まだ解決されていない問題がいくつかある。第１の問題は、選択されたユーザ情報が、協調されるＡＰ間でどのように共有され得るかを決定することである。既存のプロトコルでは、協調されるＡＰ間で選択されたユーザ情報を共有するための適切な手順を提供しない。第２の問題は、ＣｏＢＦに参加しているＡＰのプリコーダの計算に関連している。現在、プリコーダの計算はベンダ固有である。ベンダ固有のプリコーダ計算は、そのような計算から生じ得る干渉のため、ＣｏＢＦには適切ではない。
【０００４】
したがって、従来技術の１つまたは複数の制限を解消または軽減するＣｏＢＦのための手順およびフレーム構造が必要である。
【０００５】
この背景情報は、本発明に関連する可能性があると出願人によって信じられている情報を明らかにするために提供される。前述の情報のいずれかが本発明に反する先行技術を構成するということを必ずしも認めることを意図するものではなく、また、そのように解釈されるべきではない。
【発明の概要】
【０００６】
本開示は、協調ビームフォーミングに関連する方法および装置を提供する。本開示の第１の態様は方法を提供する。本方法は、複数の連携するＡＰの第１のアクセスポイント（ＡＰ）によって、複数の連携するＡＰに関連付けられる１つまたは複数のステーション（ＳＴＡ）へ、１つまたは複数のＳＴＡおよび第１のＡＰに関連付けられるチャネル状態情報（ＣＳＩ）の要求を送信するステップを含む。本方法は、第１のＡＰによって、１つまたは複数のＳＴＡから、１つまたは複数のＳＴＡおよび第１のＡＰに関連付けられるＣＳＩを含む応答を受信するステップをさらに含む。本方法は、第１のＡＰによって、複数の連携するＡＰのうちの第２のＡＰへ、第２のＡＰが１つまたは複数のＳＴＡから、１つまたは複数のＳＴＡおよび第２のＡＰに関連付けられるＣＳＩを要求することを示すサウンディング要求を送信するステップをさらに含む。本方法は、第１のＡＰによって、第２のＡＰから、１つまたは複数のＳＴＡおよび第２のＡＰに関連付けられるＣＳＩを含む第１のＡＰ－ＡＰ共有メッセージを受信するステップをさらに含む。本方法は、第１のＡＰによって、１つまたは複数のＳＴＡおよび第１のＡＰに関連付けられるＣＳＩを含む第２のＡＰ－ＡＰ共有メッセージを第２のＡＰへ送信するステップをさらに含む。本方法は、ＣｏＢＦに参加しているＡＰ間で情報を共有する媒体アクセス制御（ＭＡＣ）プロトコルを提供し得る。
【０００７】
第１の態様のいくつかの実施形態では、第２のＡＰ－ＡＰ共有メッセージは、第１のＡＰの識別子、フレームがＡＰ－ＡＰ共有フレームであるという表示、第１のＡＰに関連付けられる１つまたは複数のＳＴＡ、１つまたは複数のＳＴＡおよび第１のＡＰに関連付けられるＣＳＩ、第１のＡＰに関連付けられる１つまたは複数のＳＴＡのＳＴＡ当たり１つまたは複数のストリーム、および第２のＡＰに関連付けられるプリコーダ情報のうちの１つまたは複数を示す１つまたは複数のフィールドを含むフレームを含む。本方法は、ＣｏＢＦに参加しているＡＰ間で情報を共有するためのフレームフォーマットをさらに提供し得る。
【０００８】
第１の態様のいくつかの実施形態では、本方法は、第１のＡＰによって複数のプリコーダを計算するステップをさらに含み、計算された各プリコーダは、複数の連携するＡＰのそれぞれのＡＰに対応し、１つまたは複数のＳＴＡおよびそれぞれのＡＰに関連付けられるＣＳＩ情報に基づく。本方法は、ＣｏＢＦに参加しているＡＰのプリコーダ情報を計算するステップをさらに提供し得る。
【０００９】
第１の態様のいくつかの実施形態では、１つまたは複数のＳＴＡおよび第１のＡＰに関連付けられるＣＳＩの要求を送信するステップは、ヌルデータパケットアナウンスメント（ＮＤＰＡ）を１つまたは複数のＳＴＡの各々へ送信するステップを含む。いくつかの実施形態では、１つまたは複数のＳＴＡおよび第１のＡＰに関連付けられるＣＳＩの要求を送信するステップは、ＮＤＰＡを送信した後の最短フレーム間間隔（ＳＩＦＳ）タイムユニット後に、１つまたは複数のＳＴＡの各々へヌルデータパケット（ＮＤＰ）を送信するステップをさらに含む。いくつかの実施形態では、１つまたは複数のＳＴＡおよび第１のＡＰに関連付けられるＣＳＩの要求は、ＮＤＰを送信した後のＳＩＦＳタイムユニット後に、１つまたは複数のＳＴＡの各々からビームフォーミングレポートフレームを送信するステップをさらに含む。
【００１０】
第１の態様のいくつかの実施形態では、プリコーダ情報は、複数のプリコーダのうちの計算されたプリコーダを示す。いくつかの実施形態では、プリコーダ情報は、プリコーダの計算方法を示すプリコーダインデックスを示す。いくつかの実施形態では、１つまたは複数のＳＴＡおよび第１のＡＰに関連付けられるＣＳＩは、フレームの選択されたユーザフィールドに示される。いくつかの実施形態では、第１のＡＰの識別子は、フレームの媒体アクセス制御（ＭＡＣ）ヘッダのトランスミッタアドレス（ＴＡ）フィールドに示される。本方法は、ＣｏＢＦにとって必要となり得る連携するＡＰ間での情報の共有をさらに提供し得る。
（【００１１】以降は省略されています）
