特許ウォッチ

公開番号2025172624
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024078236
出願日2024-05-13
発明の名称ゴム組成物
出願人横浜ゴム株式会社,愛知タイヤ工業株式会社
代理人個人,個人,個人
主分類C08L 9/00 20060101AFI20251118BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】耐摩耗性および耐カット性がいずれも優れ、且つ硬さおよび白色度が保持されたゴム組成物を提供する。
【解決手段】ジエン系ゴムと、シリカと、酸化チタンと、セルロース繊維と、を含み、上記ジエン系ゴム100質量部に対して、上記セルロース繊維を2～20質量部含有するゴム組成物とすることにより、上記課題を解決する。
【選択図】なし
特許請求の範囲【請求項１】
ジエン系ゴムと、シリカと、酸化チタンと、セルロース繊維と、を含み、
前記ジエン系ゴム１００質量部に対して、前記セルロース繊維を２～２０質量部含有する、ゴム組成物。
続きを表示（約 610 文字）【請求項２】
前記セルロース繊維が、平均繊維径が１～１０００ｎｍおよび平均繊維長さが５μｍ以下のナノセルロース、および／または、平均繊維径が５～５０μｍおよび平均繊維長さが５００μｍ以下の粉末セルロースである、請求項１に記載のゴム組成物。
【請求項３】
さらに、脂肪酸、樹脂酸、脂肪酸と樹脂酸との混合物、および粗トール油からなる群から選ばれる少なくとも１つを含む、請求項１または２に記載のゴム組成物。
【請求項４】
前記ジエン系ゴム１００質量部に対して、前記脂肪酸、樹脂酸、脂肪酸と樹脂酸との混合物、および粗トール油を合計量として１～１０質量部含有する、請求項３に記載のゴム組成物。
【請求項５】

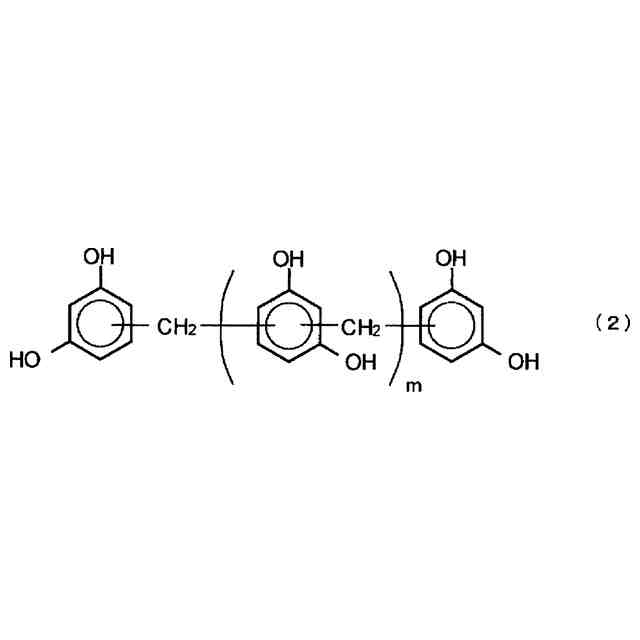

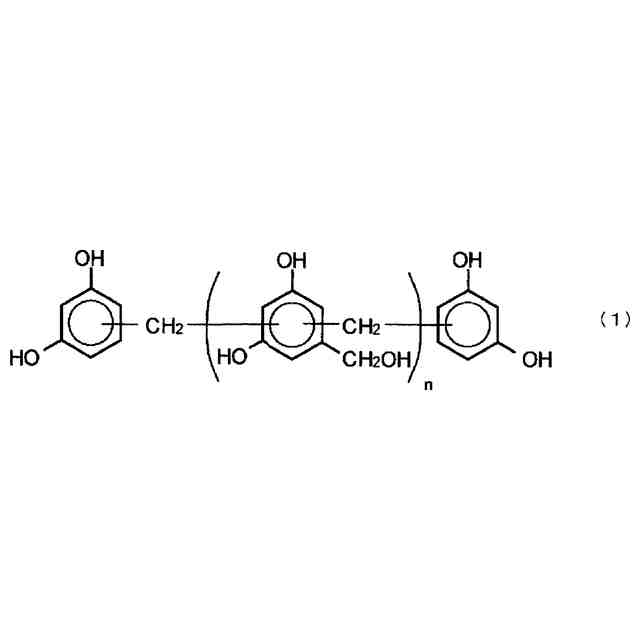

前記セルロース繊維が、脂肪酸、樹脂酸、脂肪酸と樹脂酸との混合物、粗トール油、ならびに、レゾール型および／またはノボラック型レゾルシン・ホルムアルデヒド初期縮合物からなる群から選ばれる少なくとも１つにより表面処理されたセルロース繊維である、請求項１または２に記載のゴム組成物。
【請求項６】
前記ジエン系ゴム１００質量部に対して、前記シリカを２０～７０質量部、および前記酸化チタンを１５～４５質量部含有する、請求項１または２に記載のゴム組成物。
【請求項７】
請求項１または２に記載のゴム組成物をトレッドゴム層に用いた、白色クッションタイヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴム組成物、およびそのゴム組成物をトレッドゴム層に用いた白色クッションタイヤに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
クッションタイヤは、ソリッドタイヤあるいは中実タイヤとも称され、空気が入らずその内部までゴム組成物により構成されているタイヤであって、主にフォークリフトなどの荷役運搬等の産業用車両に使用されているタイヤである。
クッションタイヤは、ＪＡＴＭＡイヤーブックのＦ章に規定される産業車両用ニューマチック形クッションタイヤは勿論のこと、上記Ｆ章に規定される産業車両用ソリッドタイヤ（プレスオン式）にも適用され、さらに、ＪＩＳＤ６４０５：１９９０に規定されるキュアオン式ソリッドタイヤを含む種々のソリッドタイヤにも適用されている。
【０００３】
そして、例えば特許文献１には、その表面が内周面及び一対の側面を備えるクッションタイヤであって、路面と接触するトレッド面を有するトレッドと、このトレッドの半径方向内側に位置するベースと、このベース内に埋設され周方向に延びるビードと、並列された複数のコードを含み周方向に延びる１又は２以上の補強層とを備え、上記ベースの硬さが、上記トレッドの硬さと同じであるか、又は上記トレッドの硬さより大きく、それぞれの補強層が、少なくとも一方の側面と上記内周面とに沿って延びている、優れた耐久性が実現されたクッションタイヤが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１８５６４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、製紙工場などのフォークリフト等においては、路面へのタイヤ跡の付着がし難く且つ摩耗時に発生し得る摩耗カスが目立ちにくい白色クッションタイヤが利用される場合がある。しかしながら、この白色クッションタイヤは、荷役運搬等の車両用であるけれども用いるゴム組成物にカーボンブラックを配合できないことなどから、耐摩耗性および耐カット性において改善の余地がある。つまり、このゴム組成物については、白色クッションタイヤとして用いるために必要な硬さや白色度を保持しながらその耐摩耗性および耐カット性を向上させる点において改善の余地がある。
【０００６】
そこで本発明は、耐摩耗性および耐カット性がいずれも優れ、且つ硬さおよび白色度が保持されたゴム組成物を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために本発明者は鋭意検討し、ジエン系ゴムと、シリカと、酸化チタンと、セルロース繊維と、を含み、上記ジエン系ゴム１００質量部に対して、上記セルロース繊維を２～２０質量部含有するゴム組成物が、耐摩耗性および耐カット性がいずれも優れ、且つ硬さおよび白色度が保持されたものとなることを見出し、本発明を完成させた。
【０００８】
すなわち、本発明は次の＜１＞～＜７＞の実施形態を含む。
＜１＞ジエン系ゴムと、シリカと、酸化チタンと、セルロース繊維と、を含み、
前記ジエン系ゴム１００質量部に対して、前記セルロース繊維を２～２０質量部含有する、ゴム組成物。
＜２＞前記セルロース繊維が、平均繊維径が１～１０００ｎｍおよび平均繊維長さが５μｍ以下のナノセルロース、および／または、平均繊維径が５～５０μｍおよび平均繊維長さが５００μｍ以下の粉末セルロースである、＜１＞に記載のゴム組成物。
＜３＞さらに、脂肪酸、樹脂酸、脂肪酸と樹脂酸との混合物、および粗トール油からなる群から選ばれる少なくとも１つを含む、＜１＞または＜２＞に記載のゴム組成物。
＜４＞前記ジエン系ゴム１００質量部に対して、前記脂肪酸、樹脂酸、脂肪酸と樹脂酸との混合物、および粗トール油を合計量として１～１０質量部含有する、＜３＞に記載のゴム組成物。
＜５＞前記セルロース繊維が、脂肪酸、樹脂酸、脂肪酸と樹脂酸との混合物、粗トール油、ならびに、レゾール型および／またはノボラック型レゾルシン・ホルムアルデヒド初期縮合物からなる群から選ばれる少なくとも１つにより表面処理されたセルロース繊維である、＜１＞～＜４＞のいずれか１つに記載のゴム組成物。
＜６＞前記ジエン系ゴム１００質量部に対して、前記シリカを２０～７０質量部、および前記酸化チタンを１５～４５質量部含有する、＜１＞～＜５＞のいずれか１つに記載のゴム組成物。
＜７＞＜１＞～＜６＞のいずれか１つに記載のゴム組成物をトレッドゴム層に用いた、白色クッションタイヤ。
【発明の効果】
【０００９】
本発明によれば、耐摩耗性および耐カット性がいずれも優れ、且つ硬さおよび白色度が保持されたゴム組成物を得ることができる。そして、このゴム組成物をトレッドゴム層に用いることで、耐摩耗性および耐カット性がいずれも優れた白色クッションタイヤを得ることができる。
【発明を実施するための形態】
【００１０】
本発明について説明する。
本発明は、ジエン系ゴムと、シリカと、酸化チタンと、セルロース繊維と、を含み、上記ジエン系ゴム１００質量部に対して、上記セルロース繊維を２～２０質量部含有するゴム組成物である。以下においては、これを「本発明のゴム組成物」ともいう。

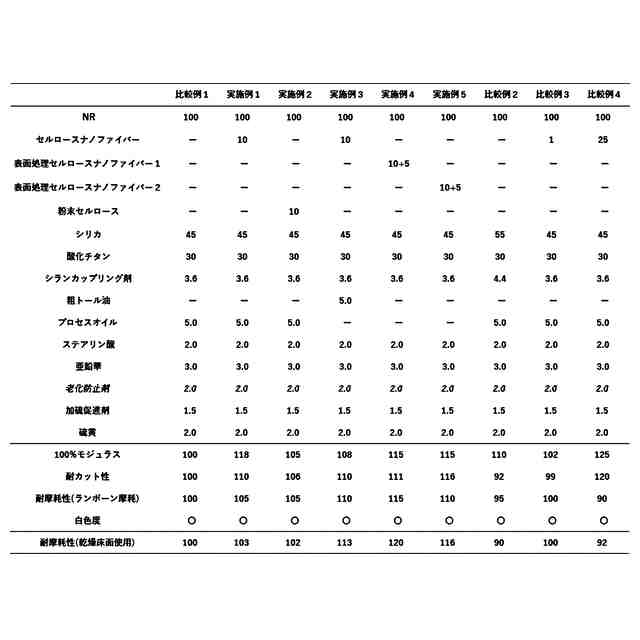

（【００１１】以降は省略されています）

関連特許
