公開番号2025172137
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025145205,2024001113
出願日2025-09-02,2012-02-09
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類H10K 50/852 20230101AFI20251113BHJP()
要約【課題】表示装置を高い生産性で作製する技術を提供する。また、色純度のよい高精細な
表示装置を提供する。
【解決手段】カラーフィルタ層の透過中心波長により、反射性を有する電極と発光層との
光学距離を調節することで、発光層の塗り分けを行うことなく色純度のよい高精細な表示
装置を提供する。発光素子は、発光色の異なる発光層が複数積層され、反射性を有する電
極に近い発光層ほど呈する発光色の波長が短い。当該発光装置は、発光層の塗り分けを行
わずに作製されるため、生産性が高い。

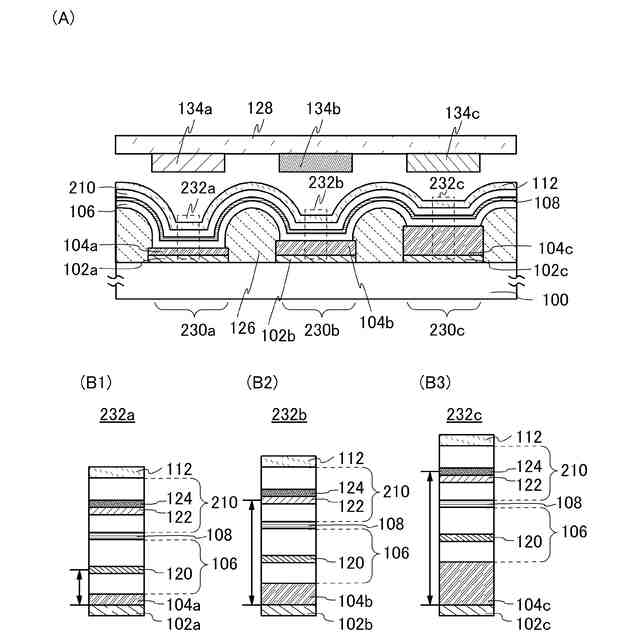

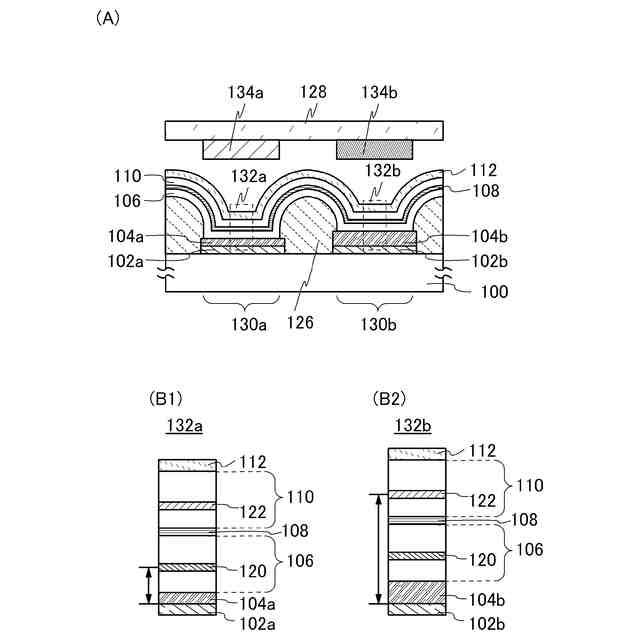

【選択図】図1
特許請求の範囲【請求項１】
単結晶半導体層を有する第１のトランジスタと、
第１の発光素子と、第２の発光素子と、第１のカラーフィルタ層と、第２のカラーフィルタ層と、充填材と、
前記第１の発光素子は、
反射性を有する材料を含む第１の層と、
前記第１の層上の、透光性を有する材料を含む第２の層と、
前記第２の層上の、第１の発光層と、
前記第１の発光層上の、第２の発光層と、
前記第２の発光層上の、透光性を有する材料を含む第３の層と、を有し、
前記第２の発光素子は、
反射性を有する材料を含む第４の層と、
前記第４の層上の、透光性を有する材料を含む第５の層と、
前記第５の層上の、前記第１の発光層と、
前記第１の発光層上の、前記第２の発光層と、
前記第２の発光層上の、前記第３の層と、を有し、
前記第１のカラーフィルタ層は、前記第１の発光素子と重なり、
前記第１のカラーフィルタ層は、可視光領域において透過率が５０％以上の範囲に第１の中心波長を有し、
前記第２のカラーフィルタ層は、前記第２の発光素子と重なり、
前記第１のカラーフィルタ層は、可視光領域において透過率が５０％以上の範囲に第２の中心波長を有し、
前記充填材は、前記第１の発光素子と前記第１のカラーフィルタ層との間に設けられており、
前記単結晶半導体層は、シリコン又は炭化シリコンを含み、
前記第１の層は、アルミニウム、金、白金、銀、ニッケル、タングステン、クロム、モリブデン、鉄、コバルト、銅、又はパラジウムの少なくとも一を有し、
前記第４の層は、アルミニウム、金、白金、銀、ニッケル、タングステン、クロム、モリブデン、鉄、コバルト、銅、又はパラジウムの少なくとも一を有し、
前記第２の層は、酸化インジウム、インジウム錫酸化物、酸化インジウム酸化亜鉛、酸化亜鉛、ガリウムを添加した酸化亜鉛、又はグラフェンの少なくとも一を有し、
前記充填材は、有機樹脂を有する、表示装置。
続きを表示（約 260 文字）【請求項２】
請求項１において、
前記第１の中心波長は、前記第２の中心波長とは異なっており、
前記第１の発光素子における前記第１の発光層と前記第１の層との光学距離は、前記第２の発光素子における前記第２の発光層と前記第２の層との光学距離と異なっている、表示装置。
【請求項３】
請求項１または２において、
前記第１の発光素子における前記第１の発光層と前記第１の層との光学距離は、前記第２の発光素子における前記第１の発光層と前記第２の層との光学距離と異なっている、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一形態は、エレクトロルミネセンス表示装置、及び該表示装置の作製方法に関す
る。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年、薄型、軽量化を図った表示装置（所謂フラットパネルディスプレイ）として、エレ
クトロルミネセンス（ＥＬ；Ｅｌｅｃｔｒｏｌｕｍｉｎｅｓｃｅｎｃｅ、以下ＥＬとも記
す）表示装置が注目されている。
【０００３】
ＥＬ表示装置は、各画素に用いる発光素子にそれぞれ各色に発光する発光材料を用いた発
光素子を設けることで、フルカラー表示を行うことができる。
【０００４】
このようなＥＬ表示装置においては、メタルマスクを用いた蒸着法により、画素毎に微細
なパターンで異なる発光材料を塗り分けする方法が用いられている。
【０００５】
しかし、メタルマスクの接触により発光素子の形状不良及び発光不良などを引き起こすお
それがあり、その対策が研究されている（例えば、特許文献１参照）。特許文献１では、
蒸着時にメタルマスクと画素電極とが接触しないように画素電極上にメタルマスクを支え
るスペーサを設ける構成が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００６－１２６８１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
発光材料を画素毎への塗り分ける方法では、工程が煩雑であり、歩留まりや生産性を高め
ることは難しい。
【０００８】
本発明の一形態は、表示装置を高い生産性で作製する技術を提供することを課題の一とす
る。
【０００９】
また、本発明の一形態は、色純度のよい高精細な表示装置を提供することを課題の一とす
る。
【課題を解決するための手段】
【００１０】
本発明の一形態は、カラーフィルタ層の透過中心波長により、反射性を有する電極と発光
層との光学距離を調節することで、発光層の塗り分けを行うことなく色純度のよい高精細
な表示装置を提供する。発光素子は、発光色の異なる発光層が複数積層され、反射性を有
する電極に近い発光層ほど呈する発光色の波長が短い。より具体的には、例えば以下の構
成とする。
（【００１１】以降は省略されています）
