公開番号2025166895
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071076
出願日2024-04-25
発明の名称発光装置
出願人シチズン電子株式会社
代理人個人,個人,個人,個人
主分類H10H 20/853 20250101AFI20251030BHJP()
要約【課題】発光素子が位置ずれして配置され得る場合においても、所定角度に対する放射強度を一定に保つことができる発光装置を提供することを目的とする。
【解決手段】発光装置は、基板と、基板上に配置された発光素子と、発光素子を封止する透光性封止部材と、を有し、透光性封止部材は、一体的に形成された基部及び出射光調整部から構成され、発光素子は、基部の内部に封止され、出射光調整部は、発光素子の上方に配置され、出射光調整部は、最上部のレンズ部、レンズ部と接続された第1テーパー部、第1テーパー部と接続された第2テーパー部、第2テーパー部及び基部と接続された第3テーパー部を有し、基部の上面と第3テーパー部とがなす角度(θ3)は、75度以上且つ90度未満であることを特徴とする。

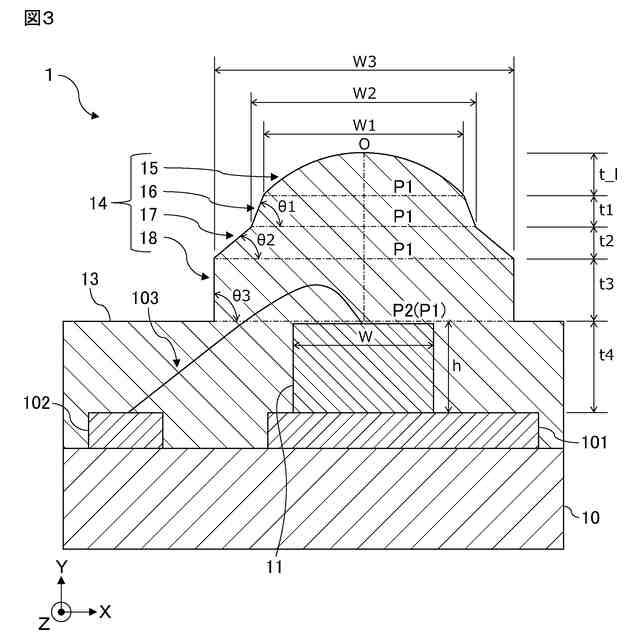

【選択図】図3
特許請求の範囲【請求項１】
基板と、
前記基板上に配置された発光素子と、
前記発光素子を封止する透光性封止部材と、を有し、
前記透光性封止部材は、一体的に形成された基部及び出射光調整部から構成され、
前記発光素子は、前記基部の内部に封止され、
前記出射光調整部は、前記発光素子の上方に配置され、
前記出射光調整部は、最上部のレンズ部、前記レンズ部と接続された第１テーパー部、前記第１テーパー部と接続された第２テーパー部、前記第２テーパー部及び前記基部と接続された第３テーパー部を有し、
前記基部の上面と前記第３テーパー部とがなす角度（θ３）は、７５度以上且つ９０度未満である、
ことを特徴とする発光装置。
続きを表示（約 310 文字）【請求項２】
前記基板と平行な平面に対して前記第２テーパー部がなす角度（θ２）は、３０度以上且つ９０度未満である、請求項１に記載の発光装置。
【請求項３】
前記基板と平行な平面に対して前記第１テーパー部がなす角度（θ１）は、２０度以上且つ９０度未満である、請求項２に記載の発光装置。
【請求項４】
前記第１テーパー部、前記第２テーパー部、及び、第３テーパー部は、円錐形状を有する、請求項１～３の何れか一項に記載の発光装置。
【請求項５】
前記基部は直方体形状であり、前記基部は、ダイシングによって形成された側面を有する、請求項１～３の何れか一項に記載の発光装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発光装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来から、赤外線を発光する発光装置が知られている。例えば特許文献１には、赤外線を発光する発光装置において、レンズ成型時に金型からレンズを抜けやすくするため、レンズにテーパー部を設ける構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０６９５８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、発光装置内に配置される発光素子が、製造上の制約により当初予定していた位置よりもずれて配置され、それに伴って発光装置から出射される赤外線の指向特性が変化してしまう場合があった。
【０００５】
本発明は、発光素子が位置ずれして配置された場合においても、指向特性を所定範囲内に維持することができる発光装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る発光装置は、基板と、基板上に配置された発光素子と、発光素子を封止する透光性封止部材と、を有し、透光性封止部材は、一体的に形成された基部及び出射光調整部から構成され、発光素子は、基部の内部に封止され、出射光調整部は、発光素子の上方に配置され、出射光調整部は、最上部のレンズ部、レンズ部と接続された第１テーパー部、第１テーパー部と接続された第２テーパー部、第２テーパー部及び基部と接続された第３テーパー部を有し、基部の上面と第３テーパー部とがなす角度（θ３）は、７５度以上且つ９０度未満であることを特徴とする。
【０００７】
さらに、本発明に係る発光装置では、基板と平行な平面に対して第２テーパー部がなす角度（θ２）は、３０度以上且つ９０度未満であることが好ましい。
【０００８】
さらに、本発明に係る発光装置では、基板と平行な平面に対して第１テーパー部がなす角度（θ１）は、２０度以上且つ９０度未満であることが好ましい。
【０００９】
さらに、本発明に係る発光装置では、第１テーパー部、第２テーパー部、及び、第３テーパー部は、円錐形状を有することが好ましい。
【００１０】
さらに、本発明に係る発光装置では、基部は直方体形状であり、基部は、ダイシングによって形成された側面を有することが好ましい。
【発明の効果】
