公開番号2025172080
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025140957,2025500787
出願日2025-08-27,2024-06-05
発明の名称インクジェット用インク、ソルダーレジスト、プリント配線基板、塗膜形成方法及び塗膜形成装置
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類C09D 11/30 20140101AFI20251113BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】本発明の課題は、ブロックイソシアネートを含有したインクジェット用インクを用いた場合に、塗膜形成装置内での固形物の発生を抑制することである。その結果、良好な射出性、安定した硬化性及び塗膜性能が得られるインクジェット用インク、ソルダーレジスト、プリント配線基板、塗膜形成方法及び塗膜形成装置を提供することである。
【解決手段】本発明のインクジェット用インクは、重合性モノマー、ブロックイソシアネート及び光重合開始剤を含有するインクジェット用インクであって、前記インクジェット用インクのカールフィッシャー法により測定した含水率が、当該インクジェット用インクの全質量に対して0.05～0.60質量%の範囲内である。

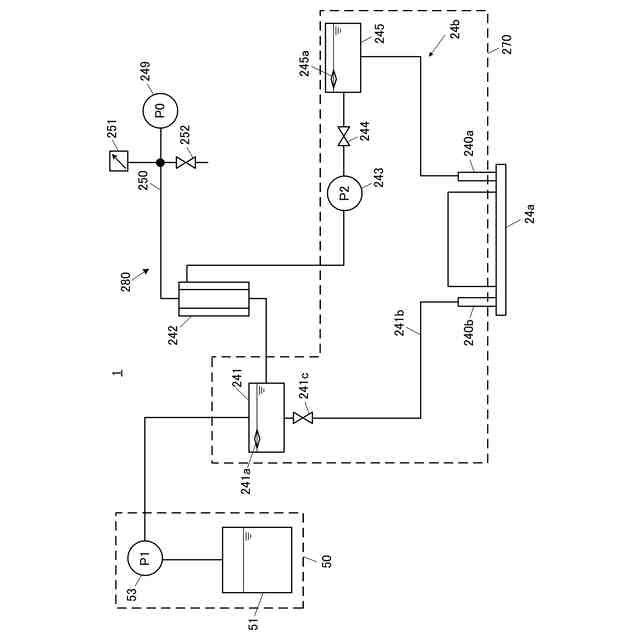

【選択図】図1
特許請求の範囲【請求項１】
重合性モノマー、ブロックイソシアネート及び光重合開始剤を含有するインクジェット用インクであって、
前記インクジェット用インクのカールフィッシャー法により測定した含水率が、当該インクジェット用インクの全質量に対して０．０５～０.６０質量％の範囲内である
インクジェット用インク。
続きを表示（約 740 文字）【請求項２】
４０℃以上で射出されるインクである
請求項１に記載のインクジェット用インク。
【請求項３】
前記ブロックイソシアネートが、芳香族環の構造を有する
請求項１に記載のインクジェット用インク。
【請求項４】
前記ブロックイソシアネートが、イソシアヌレート構造を有する
請求項１に記載のインクジェット用インク。
【請求項５】

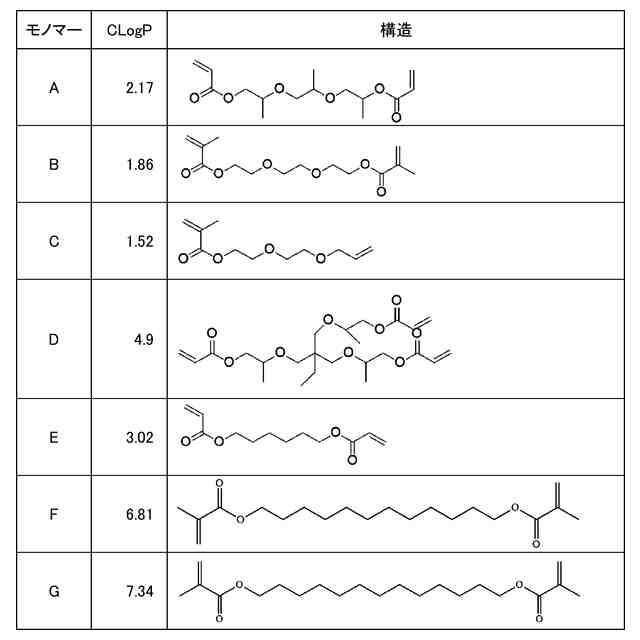

オクタノール／水分配係数（ＣｌｏｇＰ）値が、２．０～７．０の範囲内である前記重合性モノマーを、前記インクジェット用インクに対して３０質量％以上含有する
請求項１に記載のインクジェット用インク。
【請求項６】
前記重合性モノマーが、少なくとも一種のビスフェノールＡ構造を有する重合性モノマーを含有する
請求項１に記載のインクジェット用インク。
【請求項７】
前記インクジェット用インク中に含まれるヒドロキシ基を有する化合物のヒドロキシ価の総和が、６０ｍｇＫＯＨ／ｇ以下である
請求項１に記載のインクジェット用インク。
【請求項８】
水蒸気透過率が、４０℃・９０％ＲＨ条件下で０．０５～１．５０ｇ／ｍ
２
・ｄａｙ・ａｔｍの範囲内である収容体に収容されている
請求項１に記載のインクジェット用インク。
【請求項９】
請求項１から請求項８までのいずれか一項に記載のインクジェット用インクを含有する
ソルダーレジスト。
【請求項１０】
請求項９に記載のソルダーレジストを有する
プリント配線基板。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、インクジェット用インク、ソルダーレジスト、プリント配線基板、塗膜形成方法及び塗膜形成装置に関する。特に、本発明は、ブロックイソシアネートを含有したインクジェットインクを用いた場合でも良好な射出性、安定した硬化性及び塗膜性能が得られるインクジェット用インク等に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
プリント回路板（ＰＣＢ）におけるプリント配線基板には、回路パターンを保護する目的で、インクを塗布し硬化させて絶縁膜（ソルダーレジスト膜）を形成する。従来はシルクスクリーン印刷や写真現像法、ダイレクト露光機等を用いてＰＣＢの配線に合わせてソルダーレジストをパターニングしていた。一方、近年、材料ロスや環境規制の観点でソルダーレジスト膜をインクジェット法により塗布する方法が検討されている。
【０００３】
例えば、プリント配線板用銅張積層板に熱硬化剤を含んだインクジェット用インクを用いてインクジェットプリンターにて、ソルダーレジストを形成することが、既に提案されている（例えば、特許文献１～３参照。）。
前記インクジェット方式は、フォトマスクを必要とするフォトリソグラフィーや、スクリーン版を必要とするレジストインキやマーキングインクのスクリーン印刷法に比べて、工程数や手間が大幅に削減できる。また、インクジェット方式は、現像液や各種インキ、洗浄溶剤、などの消耗品も削減でき、また、廃水も削減できることから環境のクリーン化が期待できる。
【０００４】
しかしながら、前記熱硬化剤、特にブロックイソシアネートを含有したインクにおいては、インクに含まれる水やヒドロキシ基とブロックイソシアネートが反応して固形物を発生させる。そのために、インクジェットプリンター内で硬化又は射出不良を起こしやすいという問題がある。
特に、硬化性インクにおいては、インクジェットの射出性能を上げるために、通常、加温しインク粘度を下げて射出を行うが、加温により、さらに固形物の発生を加速させてしまう。
【０００５】
そこで、イソシアネート基を含有したインクの製造時に、含水率を５００ｐｐｍと低く抑える方法が提案されている（例えば、特許文献４参照。）。
しかしながら、含水率を５００ｐｐｍに抑える方法は、製造負荷も大きく、維持管理や保管が難しく、コストアップにもつながるため現実的には難しい方法となっている。また、前記方法は、製造後、直ちにインクを使用する前提である。
【先行技術文献】
【特許文献】
【０００６】
特許第０６０６９３００号
特開２０１１－０４３５６５号公報
特許第０５９６９２０８号
特開２０１４－２０１５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、上記問題・状況に鑑みてなされたものである。本発明の解決課題は、ブロックイソシアネートを含有したインクジェット用インクを用いた場合に、塗膜形成装置内での固形物の発生を抑制することである。その結果、良好な射出性、安定した硬化性及び塗膜性能が得られるインクジェット用インク、ソルダーレジスト、プリント配線基板、塗膜形成方法及び塗膜形成装置を提供することである。
なお、以下において、「インクジェット用インク」を単に「インク」ともいう。
【課題を解決するための手段】
【０００８】
本発明者は、上記課題を解決すべく、上記問題の原因等について検討する過程において、ブロックイソシアネートを含有したインクジェット用インクの含水率を規定した。これにより、塗膜形成装置内での硬化物や固形物の発生を抑制し、良好な射出性及び安定した硬化性、塗膜性能が得られるインクジェット用インク等を提供できることを見いだし本発明に至った。
【０００９】
１．重合性モノマー、ブロックイソシアネート及び光重合開始剤を含有するインクジェット用インクであって、
前記インクジェット用インクのカールフィッシャー法により測定した含水率が、当該インクジェット用インクの全質量に対して０．０５～０.６０質量％の範囲内である
インクジェット用インク。
【００１０】
２．４０℃以上で射出されるインクである
第１項に記載のインクジェット用インク。
（【００１１】以降は省略されています）
