公開番号2025171808
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077493
出願日2024-05-10
発明の名称鉄道用圧縮装置
出願人ナブテスコ株式会社
代理人個人,個人,個人,個人
主分類F04B 39/16 20060101AFI20251113BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】圧縮機の耐久性を高める。
【解決手段】実施形態の鉄道用圧縮装置は、吸い込んだ空気を圧縮して出力する無給油式の圧縮機と、前記圧縮機に吸い込まれる空気の吸気経路に配置され、前記吸気経路に吸い込まれる粉塵を繊維により捕集する第1フィルタと、前記吸気経路に配置され、電気又は磁気の力により前記粉塵を捕集する第2フィルタと、を備える。

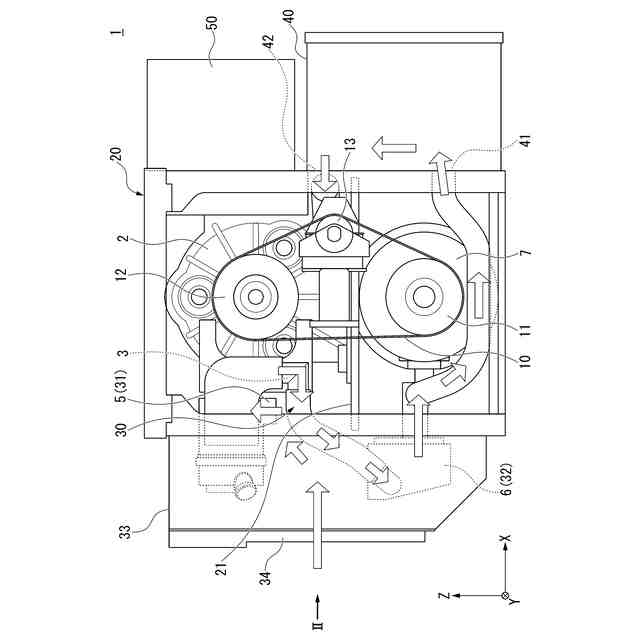

【選択図】図1
特許請求の範囲【請求項１】
吸い込んだ空気を圧縮して出力する無給油式の圧縮機と、
前記圧縮機に吸い込まれる空気の吸気経路に配置され、前記吸気経路に吸い込まれる粉塵を繊維により捕集する第１フィルタと、

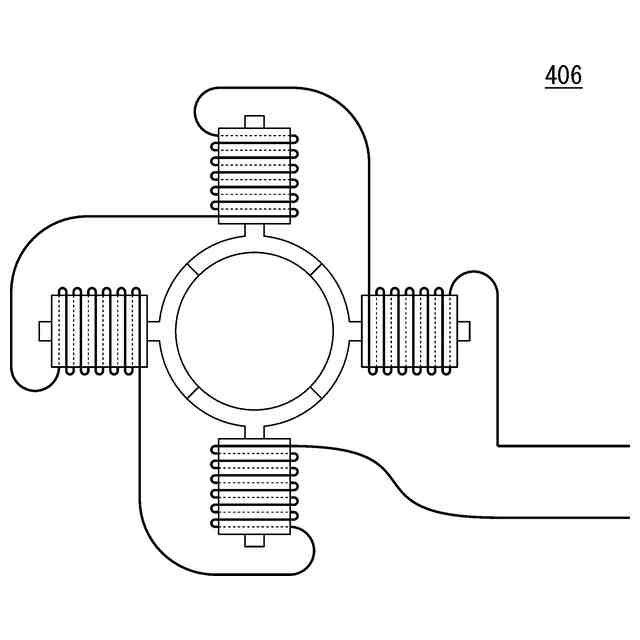

前記吸気経路に配置され、電気又は磁気の力により前記粉塵を捕集する第２フィルタと、を備える、
鉄道用圧縮装置。
続きを表示（約 580 文字）【請求項２】
前記第２フィルタは、静電気力により前記粉塵を捕集するものであって、前記空気の吸気方向において前記第１フィルタよりも下流に配置される、
請求項１に記載の鉄道用圧縮装置。
【請求項３】
前記圧縮機を収容し、一方向に開口可能なケースを更に備え、
前記第１フィルタ及び前記第２フィルタは、前記圧縮機よりも前記一方向の前に位置している、
請求項１又は２に記載の鉄道用圧縮装置。
【請求項４】
前記圧縮機を鉛直方向下側から支持するとともに水平に延びる支持板を更に備え、
前記第２フィルタは、前記支持板よりも鉛直方向下側に配置される、
請求項１又は２に記載の鉄道用圧縮装置。
【請求項５】

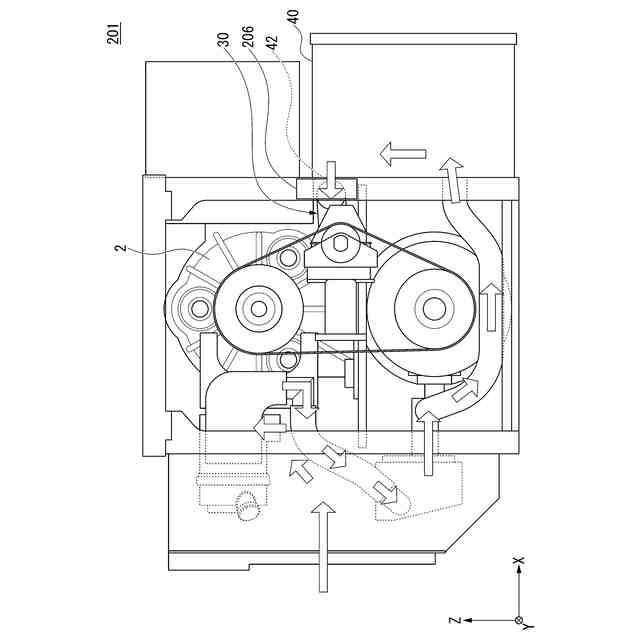

前記吸気経路の途中に、前記圧縮機を制御する制御部を収容する制御室箱を更に備える、
請求項１又は２に記載の鉄道用圧縮装置。
【請求項６】
前記圧縮機は、前記空気の吸気方向において前記制御室箱よりも下流に配置され、
前記第２フィルタは、前記制御室箱と前記圧縮機との間に配置される、
請求項５に記載の鉄道用圧縮装置。
【請求項７】
前記圧縮機は、スクロール式である、
請求項１又は２に記載の鉄道用圧縮装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鉄道用圧縮装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、空気圧縮機の空気吸入部から吸い込んだ空気を圧縮する車両用空気圧縮装置が開示されている。空気圧縮機の空気吸入部には、エアフィルタが設けられる。これにより、空気圧縮機への粉塵の流入を抑制している。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－０７６４８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
圧縮機には、給油式と無給油式がある。注油の手間を省くために、無給油式の需要が高まっている。無給油式では、圧縮機内の潤滑性が低下し、給油式よりも粉塵に起因した圧縮機の劣化が生じやすい。そのため、従来のエアフィルタでは、圧縮機の耐久性が不十分となるおそれがある。
【０００５】
本発明は、上記の課題を解決するためになされたものであって、圧縮機の耐久性を高めることができる鉄道用圧縮装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題の解決手段として、本発明の態様は以下の構成を有する。

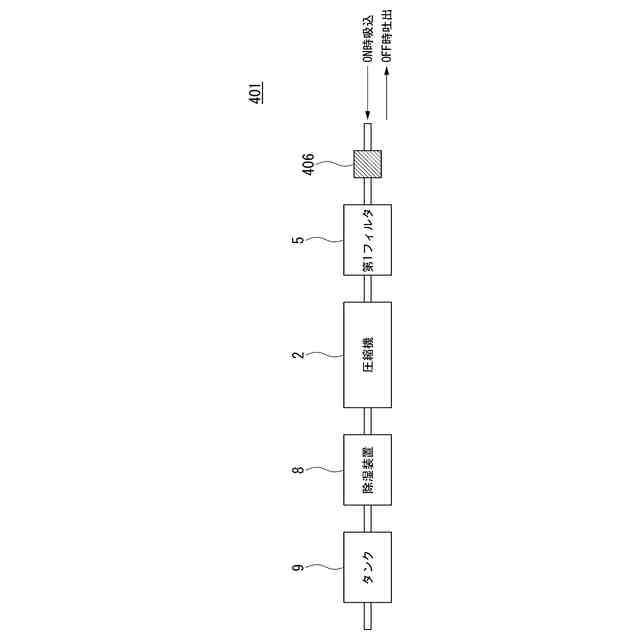

（１）本発明の態様に係る鉄道用圧縮装置は、吸い込んだ空気を圧縮して出力する無給油式の圧縮機と、前記圧縮機に吸い込まれる空気の吸気経路に配置され、前記吸気経路に吸い込まれる粉塵を繊維により捕集する第１フィルタと、前記吸気経路に配置され、電気又は磁気の力により前記粉塵を捕集する第２フィルタと、を備える。
【０００７】

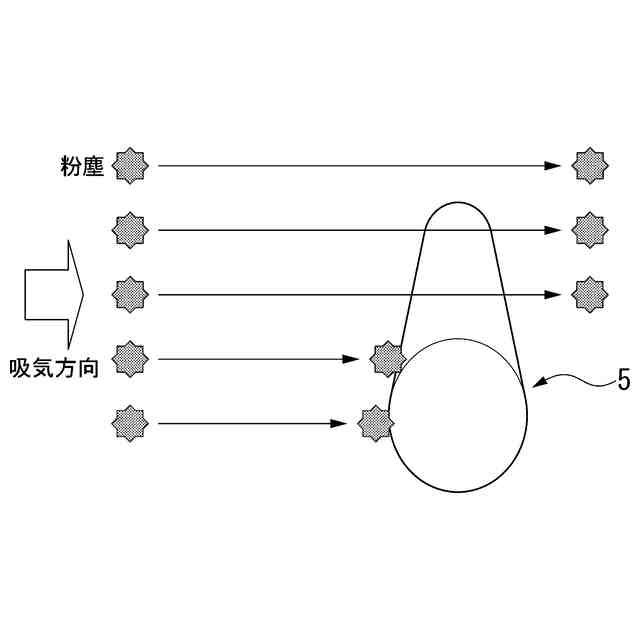

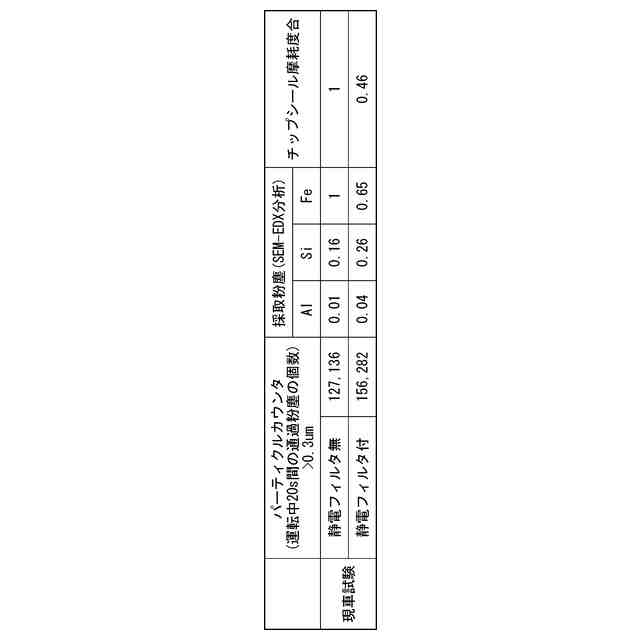

この構成によれば、電気又は磁気の力により粉塵を捕集する第２フィルタを備えることで、繊維捕集だけでは捕集困難な細かい粉塵を効果的に捕集することができる。したがって、圧縮機の耐久性を高めることができる。
【０００８】

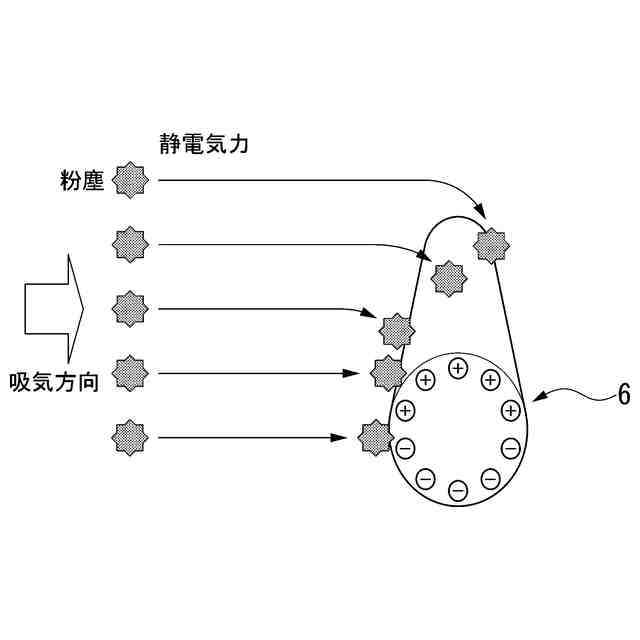

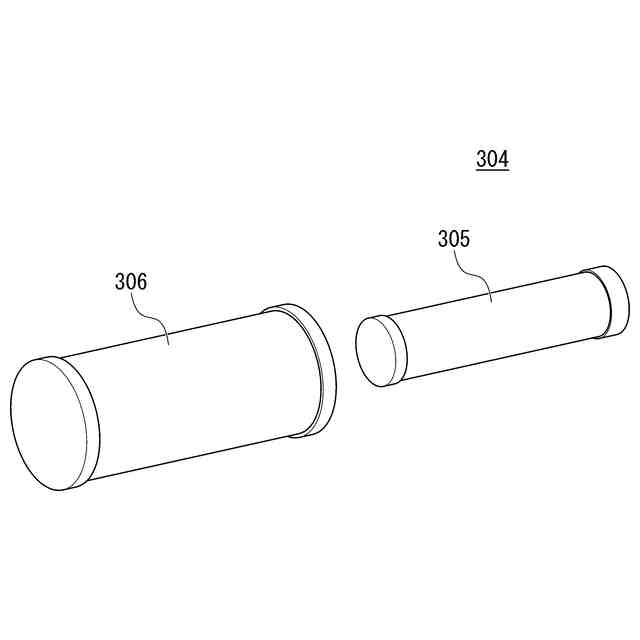

（２）上記（１）に記載の鉄道用圧縮装置では、前記第２フィルタは、静電気力により前記粉塵を捕集するものであって、前記空気の吸気方向において前記第１フィルタよりも下流に配置されてもよい。
【０００９】

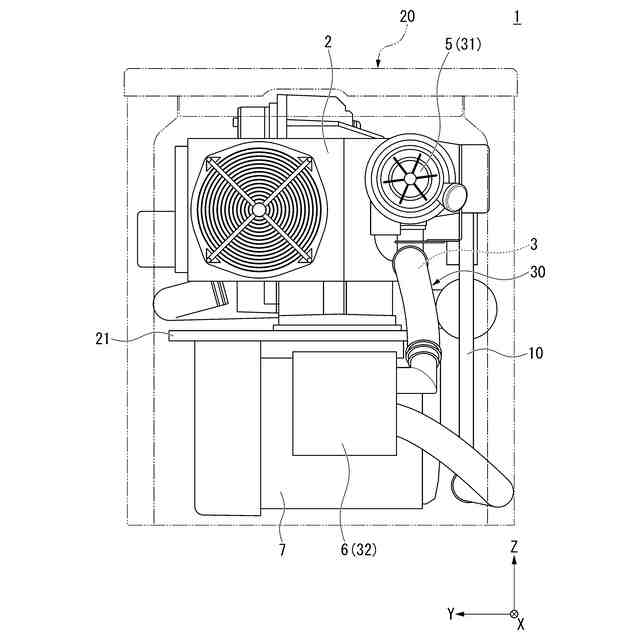

（３）上記（１）又は（２）に記載の鉄道用圧縮装置では、前記圧縮機を収容し、一方向に開口可能なケースを更に備え、前記第１フィルタ及び前記第２フィルタは、前記圧縮機よりも前記一方向の前に位置していてもよい。
【００１０】
（４）上記（１）から（３）の何れかに記載の鉄道用圧縮装置は、前記圧縮機を鉛直方向下側から支持するとともに水平に延びる支持板を更に備え、前記第２フィルタは、前記支持板よりも鉛直方向下側に配置されてもよい。
（【００１１】以降は省略されています）
