公開番号2025139501
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038472
出願日2024-03-12
発明の名称主機制御システム及び航行支援装置
出願人ナブテスコ株式会社
代理人個人
主分類B63H 21/21 20060101AFI20250918BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約【課題】推進パラメータの追従性を向上させつつ外乱による主機の回転数の変動を抑制する。

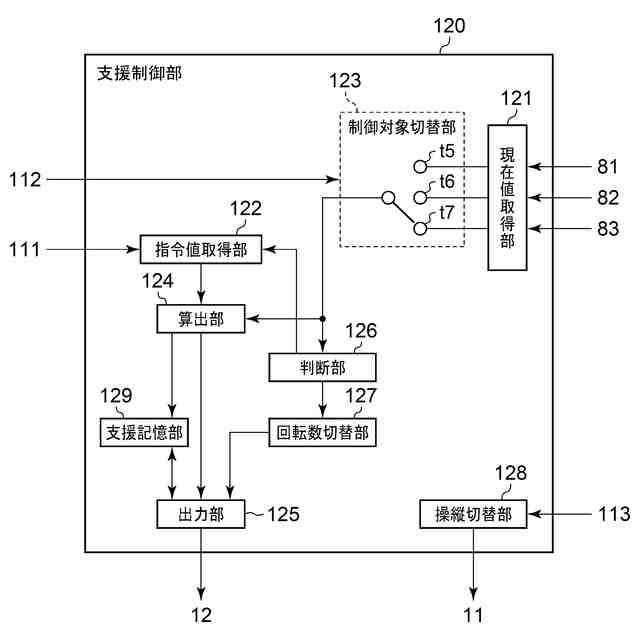

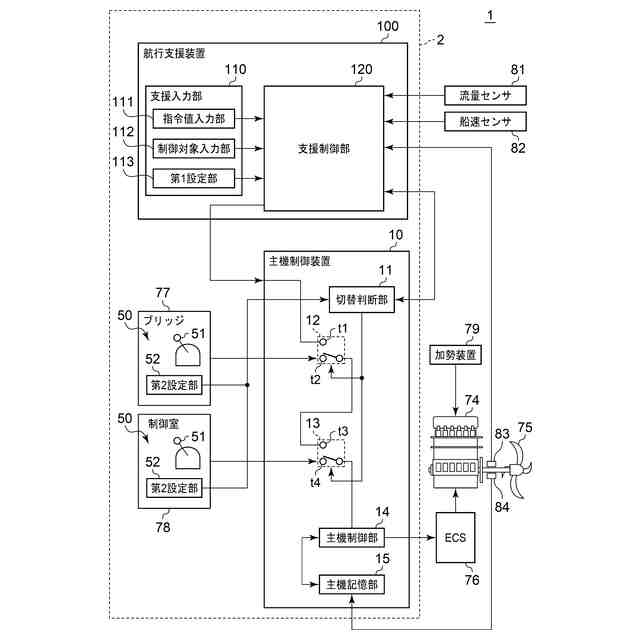

【解決手段】主機制御システムは、船舶の推進速度に関する推進パラメータであって、船舶を推進させる主機の回転数と異なり且つ制御対象として選択された推進パラメータの指令値が入力される入力部と、推進パラメータの現在値を入力された推進パラメータの指令値に追従させるための主機の回転数の指令値を算出する算出部124と、算出した値を回転数の指令値として出力する出力部125と、回転数の現在値を出力された回転数の指令値に追従させるように主機を制御する主機制御部と、保持条件を満たすか否かを判断する判断部126と、保持条件が満たされた場合に、出力部125が出力する回転数の指令値を算出した値から所定値に切り替える回転数切替部127と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
船舶の推進速度に関する推進パラメータであって、前記船舶を推進させる主機の回転数と異なり且つ制御対象として選択された推進パラメータの指令値が入力される入力部と、
前記推進パラメータの現在値を、入力された前記推進パラメータの指令値に追従させるための、前記主機の回転数の指令値を算出する算出部と、
前記算出部が算出した値を前記回転数の指令値として出力する出力部と、
前記回転数の現在値を、前記出力部から出力された前記回転数の指令値に追従させるように、前記主機を制御する主機制御部と、

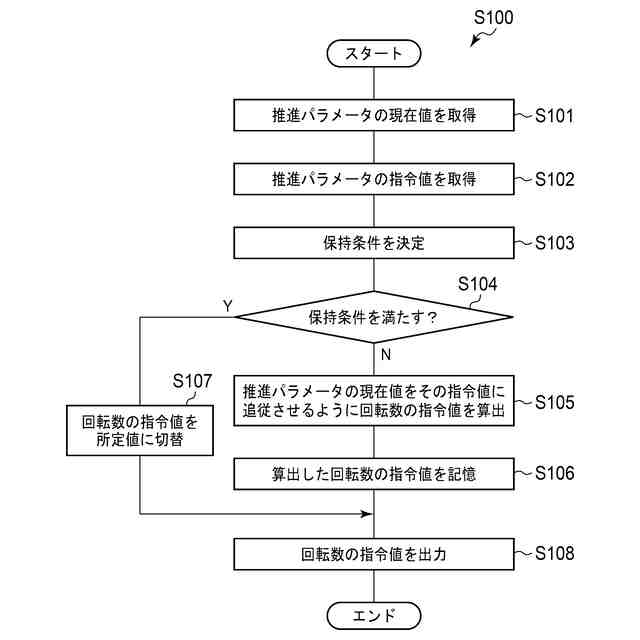

前記推進パラメータの現在値が、入力された前記推進パラメータの指令値を含む保持範囲内であることを含む保持条件を満たすか否かを判断する判断部と、
前記保持条件が満たされたと判断された場合に、前記出力部が出力する前記回転数の指令値を前記算出部が算出した値から所定値に切り替える回転数切替部と、
を備えることを特徴とする主機制御システム。
続きを表示（約 1,900 文字）【請求項２】
前記保持条件が満たされていないときに前記出力部が出力している前記回転数の指令値を記憶する記憶部を更に備え、
前記回転数切替部は、前記保持条件が満たされたと判断すると、前記出力部が出力する前記回転数の指令値を、前記記憶部に記憶された前記回転数の指令値に切り替える、
請求項１に記載の主機制御システム。
【請求項３】
前記推進パラメータは、前記船舶の対地船速、前記船舶の対水船速、前記主機の馬力、及び前記主機の燃料消費量の少なくとも１つを含む、
請求項１又は２に記載の主機制御システム。
【請求項４】

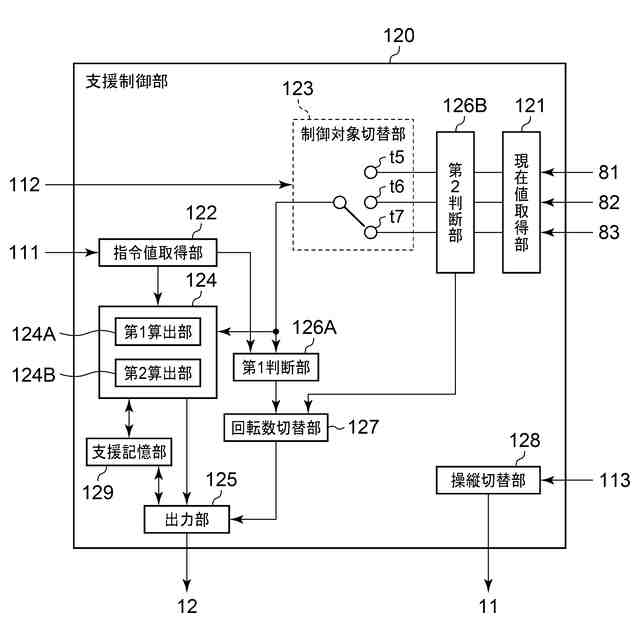

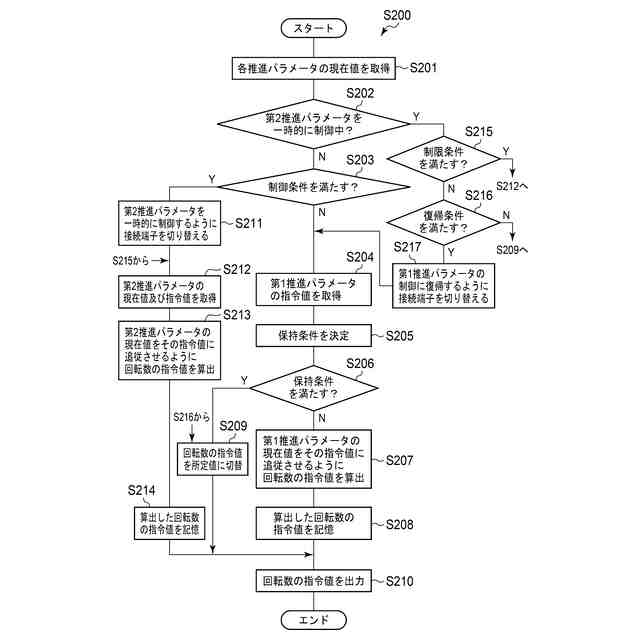

船舶の推進速度に関する推進パラメータであって、前記船舶を推進させる主機の回転数と異なる複数の前記推進パラメータ内の制御対象として選択された第１推進パラメータの指令値が入力される入力部と、
前記第１推進パラメータの現在値を、入力された前記第１推進パラメータの指令値に追従させるための、前記主機の回転数の指令値を算出する第１算出部と、
前記第１算出部が算出した値を前記回転数の指令値として出力する出力部と、
前記回転数の現在値を、前記出力部から出力された前記回転数の指令値に追従させるように、前記主機を制御する主機制御部と、
複数の前記推進パラメータの内の前記制御対象でない第２推進パラメータの現在値が上限値以上であることを含む制限条件を満たすか否かを判断する判断部と、
前記第２推進パラメータの現在値を前記上限値以下の値に追従させるための、前記主機の回転数の指令値を算出する第２算出部と、
前記制限条件が満たされたと判断されると、前記出力部が出力する前記回転数の指令値を、前記第１算出部が算出した値から前記第２算出部が算出した値に切り替える切替部と、
を備えることを特徴とする主機制御システム。
【請求項５】
前記主機は、圧縮空気を前記主機に供給することにより前記主機の回転動作を加勢する加勢装置により加勢され、
前記第１推進パラメータは、前記船舶の対地船速又は対水船速であり、
前記第２推進パラメータは、前記主機の馬力又は燃料消費量である、
請求項４に記載の主機制御システム。
【請求項６】
前記判断部は、前記制限条件が満たされた後に、前記第２推進パラメータの現在値が前記上限値よりも小さい復帰値以下であるか否かを含む復帰条件が満たされるか否かを判断し、
前記切替部は、前記第２算出部が算出した値を前記出力部が前記回転数の指令値として出力している際に前記復帰条件が満たされたと判断されると、前記出力部が出力する前記回転数の指令値を、前記第１算出部が算出した値に切り替える、
請求項４に記載の主機制御システム。
【請求項７】
前記復帰条件は、前記第２推進パラメータの現在値が減少傾向にあることをさらに含む、請求項６に記載の主機制御システム。
【請求項８】
前記切替部は、前記制限条件が満たされてから前記復帰条件が満たされるまでの間、前記出力部が出力する前記回転数の指令値を所定値に切り替える、
請求項６又は７に記載の主機制御システム。
【請求項９】
前記制限条件が満たされたときに前記出力部が出力している前記回転数の指令値を記憶する記憶部を更に備え、
前記所定値は、前記記憶部に記憶されている前記回転数の指令値である、
請求項８に記載の主機制御システム。
【請求項１０】

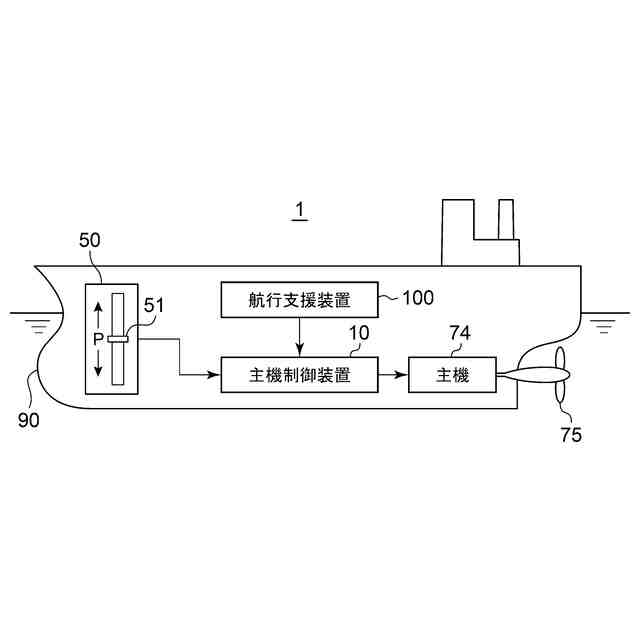

船舶の推進速度に関する推進パラメータであって、前記船舶を推進させる主機の回転数と異なる制御対象として選択された推進パラメータの指令値が入力される入力部と、
前記推進パラメータの現在値を、入力された前記推進パラメータの指令値に追従させるための、前記主機の回転数の指令値を算出する算出部と、
前記回転数の現在値を前記回転数の指令値に追従させるように前記主機を制御する主機制御装置に、前記算出部が算出した値を前記回転数の指令値として出力する出力部と、
を備える航行支援装置であって、
前記推進パラメータの現在値が、入力された前記推進パラメータの指令値を含む保持範囲内であることを含む保持条件を満たすか否かを判断する判断部と、
前記保持条件が満たされたと判断すると、前記出力部が前記主機制御装置に出力する前記回転数の指令値を前記算出部が算出した値から所定値に切り替える切替部と、
を備えることを特徴とする航行支援装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、主機制御システム及び航行支援装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
特許文献１には、船舶の船速及び燃料消費量を制御する技術が開示されている。特許文献１に記載の技術では、船速または燃料消費量の現在値をその指令値に追従させるように主機の回転数が制御される。
【先行技術文献】
【特許文献】
【０００３】
特表２０１８－５１４４５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
船舶の船速及び燃料消費量などの主機回転数とは異なる船舶の推進に関する推進パラメータの制御時に、船舶が向かい風、追い風、逆潮、追い潮などの気海象による外乱を受けると、制御対象の実船速や実燃料消費量は刻々と変化してしまうため、主機の回転数が大きく変動する。したがって、推進パラメータの追従制御において推進パラメータの追従性を高め過ぎると、主機回転数が小刻みに変化してハンチングし、例えば、主機の損傷を招くことがある。また、気海象条件が非常に良好な場合には（例えば、追い風、追い潮など）主機の回転数が減少し、その結果、圧縮空気を利用して主機の回転動作を加勢する加勢装置が想定外のタイミングで起動して電力を消費してしまい、燃料消費量の増大を招くことがある。
【０００５】
上記課題を鑑み、本発明は、推進パラメータの追従制御において、推進パラメータの追従性を向上させつつ、外乱による主機の回転数の変動を抑制するための技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の主機制御システムは、船舶の推進速度に関する推進パラメータであって、前記船舶を推進させる主機の回転数と異なり且つ制御対象として選択された推進パラメータの指令値が入力される入力部と、前記推進パラメータの現在値を、入力された前記推進パラメータの指令値に追従させるための、前記主機の回転数の指令値を算出する算出部と、前記算出部が算出した値を前記回転数の指令値として出力する出力部と、前記回転数の現在値を、前記出力部から出力された前記回転数の指令値に追従させるように、前記主機を制御する主機制御部と、前記推進パラメータの現在値が、入力された前記推進パラメータの指令値を含む保持範囲内であることを含む保持条件を満たすか否かを判断する判断部と、前記保持条件が満たされたと判断された場合に、前記出力部が出力する前記回転数の指令値を前記算出部が算出した値から所定値に切り替える回転数切替部と、を備えることを特徴とする。
【０００７】
本発明の他の態様の主機制御システムは、船舶の推進速度に関する推進パラメータであって、前記船舶を推進させる主機の回転数と異なる複数の前記推進パラメータ内の制御対象として選択された第１推進パラメータの指令値が入力される入力部と、前記第１推進パラメータの現在値を、入力された前記第１推進パラメータの指令値に追従させるための、前記主機の回転数の指令値を算出する第１算出部と、前記第１算出部が算出した値を前記回転数の指令値として出力する出力部と、前記回転数の現在値を、前記出力部から出力された前記回転数の指令値に追従させるように、前記主機を制御する主機制御部と、複数の前記推進パラメータの内の前記制御対象でない第２推進パラメータの現在値が上限値以上であることを含む制限条件を満たすか否かを判断する判断部と、前記第２推進パラメータの現在値を前記上限値以下の値に追従させるための、前記主機の回転数の指令値を算出する第２算出部と、前記制限条件が満たされたと判断されると、前記出力部が出力する前記回転数の指令値を、前記第１算出部が算出した値から前記第２算出部が算出した値に切り替える切替部と、を備えることを特徴とする。
【０００８】
本発明の他の態様の航行支援装置は、船舶の推進速度に関する推進パラメータであって、前記船舶を推進させる主機の回転数と異なる制御対象として選択された推進パラメータの指令値が入力される入力部と、前記推進パラメータの現在値を、入力された前記推進パラメータの指令値に追従させるための、前記主機の回転数の指令値を算出する算出部と、前記回転数の現在値を前記回転数の指令値に追従させるように前記主機を制御する主機制御装置に、前記算出部が算出した値を前記回転数の指令値として出力する出力部と、を備える航行支援装置であって、前記推進パラメータの現在値が、入力された前記推進パラメータの指令値を含む保持範囲内であることを含む保持条件を満たすか否かを判断する判断部と、前記保持条件が満たされたと判断すると、前記出力部が前記主機制御装置に出力する前記回転数の指令値を前記算出部が算出した値から所定値に切り替える切替部と、を備えることを特徴とする。
【０００９】
本発明のさらに他の態様の航行支援装置は、船舶の推進速度に関する推進パラメータであって、前記船舶を推進させる主機の回転数と異なる複数の前記推進パラメータ内の制御対象として選択された第１推進パラメータの指令値が入力される入力部と、前記第１推進パラメータの現在値を、入力された前記第１推進パラメータの指令値に追従させるための、前記主機の回転数の指令値を算出する第１算出部と、前記回転数の現在値を前記回転数の指令値に追従させるように前記主機を制御する主機制御装置に、前記第１算出部が算出した値を前記回転数の指令値として出力する出力部と、を備える航行支援装置であって、複数の前記推進パラメータの内の前記制御対象でない第２推進パラメータの現在値が上限値以上であることを含む制限条件を満たすか否かを判断する判断部と、前記第２推進パラメータの現在値を前記制限範囲内の値に追従させるための、前記主機の回転数の指令値を算出する第２算出部と、前記制限条件が満たされたと判断されると、前記出力部が前記主機制御装置に出力する前記回転数の指令値を、前記第１算出部が算出した値から前記第２算出部が算出した値に切り替える切替部と、を備えることを特徴とする。
【００１０】
なお、以上の任意の組み合わせや、本発明の構成要素や表現を方法、装置、プログラム、プログラムを記録した一時的なまたは一時的でない記憶媒体、システムなどの間で相互に置換したものもまた、本発明の態様として有効である。
【発明の効果】
（【００１１】以降は省略されています）
