特許ウォッチ

公開番号2025171807
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077491
出願日2024-05-10
発明の名称薬剤包装用フィルム及び薬剤包装体
出願人株式会社アイセロ
代理人弁理士法人眞久特許事務所
主分類B65D 65/46 20060101AFI20251113BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】良好な透明性と薬剤包装体を成形し易い柔軟性とを有し、水溶性フィルム同士、包装装置と水溶性フィルムとの密着、及び薬剤包装体同士の密着を防止できる薬剤包装用フィルムを提供する。
【解決手段】薬剤包装用フィルムは、アニオン基変性ポリビニルアルコール樹脂と、可塑剤と、シリカ粒子と、酸化防止剤としての亜硫酸塩とを含み、水分率が4.0～10.0質量%の薬剤包装に用いる水溶性フィルムであり、前記アニオン基変性ポリビニルアルコール樹脂100質量部に対し、前記可塑剤が15～35質量部、前記シリカ粒子が0.5～3.0質量部、及び前記亜硫酸塩が0.1～2.0質量部を含有し、且つ前記水溶性フィルムの表面に、澱粉が0.01～0.20g/m²の付着量となるように付着されている。
【選択図】なし
特許請求の範囲【請求項１】
アニオン基変性ポリビニルアルコール樹脂と、可塑剤と、シリカ粒子と、酸化防止剤としての亜硫酸塩とを含み、水分率が４．０～１０．０質量％の薬剤包装に用いる水溶性フィルムであり、
前記アニオン基変性ポリビニルアルコール樹脂１００質量部に対し、前記可塑剤が１５～３５質量部、前記シリカ粒子が０．５～３．０質量部、及び前記亜硫酸塩が０．１～２．０質量部を含有し、
且つ前記水溶性フィルムの表面に、澱粉が０．０１～０．２０ｇ／ｍ
２
の付着量となるように付着されていることを特徴とする薬剤包装用フィルム。
続きを表示（約 400 文字）【請求項２】
前記可塑剤がグリセリン及び／又はジグリセリンであることを特徴とする請求項１に記載の薬剤包装用フィルム。
【請求項３】
前記シリカ粒子は、粒径が０．１～５．０μｍで且つ比表面積が１０～４９０ｍ
２
／ｇのものであることを特徴とする請求項１に記載の薬剤包装用フィルム。
【請求項４】
前記薬剤包装用フィルムは、ヘーズが２０％以下のものであることを特徴とする請求項１に記載の薬剤包装用フィルム。
【請求項５】
前記水溶性フィルムは、引張弾性率が１００ＭＰａ以下のものであることを特徴とする請求項１に記載の薬剤包装用フィルム。
【請求項６】
請求項１に記載の薬剤包装用フィルムにより薬剤が個別に包装されている薬剤包装体の表面が、前記水溶性フィルムの澱粉付着面で形成されていることを特徴とする薬剤包装体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、薬剤包装用フィルム及び薬剤包装体に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、ポリビニルアルコール樹脂から成る水溶性フィルムは、液体洗剤や粉洗剤のような洗浄剤や農薬等の各種薬剤を封入する包装体として用いられている（例えば下記特許文献１参照）。このような薬剤が所定量包装された薬剤包装体は、所定量の水に投入されることにより、包装体を形成する水溶性フィルムが溶解して内包されていた薬剤が水に溶けて所定濃度の薬剤溶液とすることができる。
【０００３】
このような薬剤包装体としては、近年、着色した薬剤を透明な水溶性フィルムに包装し、薬剤包装体の外方から薬剤の色を視認できるようにして、内包している薬剤の種類を特定可能とするものが提案されている（下記特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－４４０４８号公報
国際公開２０２０／１３８４４３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述した特許文献２には、マレイン酸モノメチルエステル変性ポリビニルアルコール樹脂（以下、マレイン酸基変性ＰＶＡという）１００質量部と、可塑剤としての２５質量部のグリセリンと、結晶化の核剤としての２質量部の平均粒子径２μｍのシリカ粒子とを添加した製膜原液を製膜して得られた水溶性フィルムは、良好な透明性を呈し且つフィルム同士の膠着を防止でき、薬剤包装用に好適であることが記載されている（段落００７６，００８１参照）。また、特許文献２には、製膜原液に澱粉や酸化防止剤を添加してもよいことも記載されている。
【０００６】
ところで、近年、薬剤包装体でも意匠性向上のため、薬剤包装用の水溶性フィルムに対してより高い透明性が求められるところ、特許文献２で得られたフィルムのヘイズ（全ヘイズ）は４０．３％以上であり、もっと透明性の高い水溶性フィルムが要望されている。しかしながら、透明性の高い水溶性フィルムはフィルム同士が密着し易くなるという課題がある。また、薬剤を封入した薬剤包装体の運搬・貯蔵は、通常、複数の薬剤包装体が相互に密接状態で箱内に収納されて為されるが、箱を運搬・貯蔵している間に、箱内に収納された薬剤包装体同士が密着し易いという課題もある。
【０００７】
本発明は前記の課題を解決するためになされたもので、良好な透明性と薬剤包装体を成形し易い柔軟性とを有し、水溶性フィルム同士、包装装置と水溶性フィルムとの密着、及び薬剤包装体同士の密着を防止できる薬剤包装用フィルム及び薬剤包装体を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記の目的を達成するためになされた本発明の薬剤包装用フィルムは、アニオン基変性ポリビニルアルコール樹脂と、可塑剤と、シリカ粒子と、酸化防止剤としての亜硫酸塩とを含み、水分率が４．０～１０．０質量％の薬剤包装に用いる水溶性フィルムであり、前記アニオン基変性ポリビニルアルコール樹脂１００質量部に対し、前記可塑剤が１５～３５質量部、前記シリカ粒子が０．５～３．０質量部、及び前記亜硫酸塩が０．１～２．０質量部を含有し、且つ前記水溶性フィルムの表面に、澱粉が０．０１～０．２０ｇ／ｍ
２
の付着量となるように付着されていることを特徴とするものである。
【０００９】
前記可塑剤がグリセリン及び／又はジグリセリンであることが好ましい。
【００１０】
前記シリカ粒子は、平均粒子径が０．１～５．０μｍであり、比表面積が１０～４９０ｍ
２
／ｇであるものが好ましい。

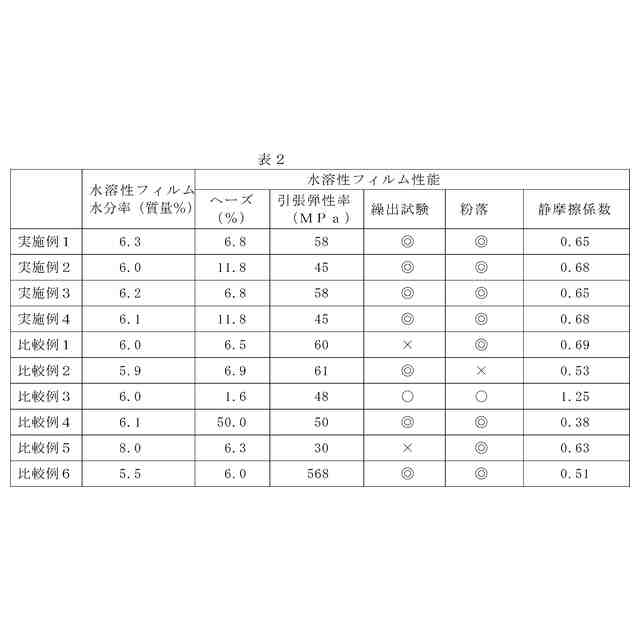

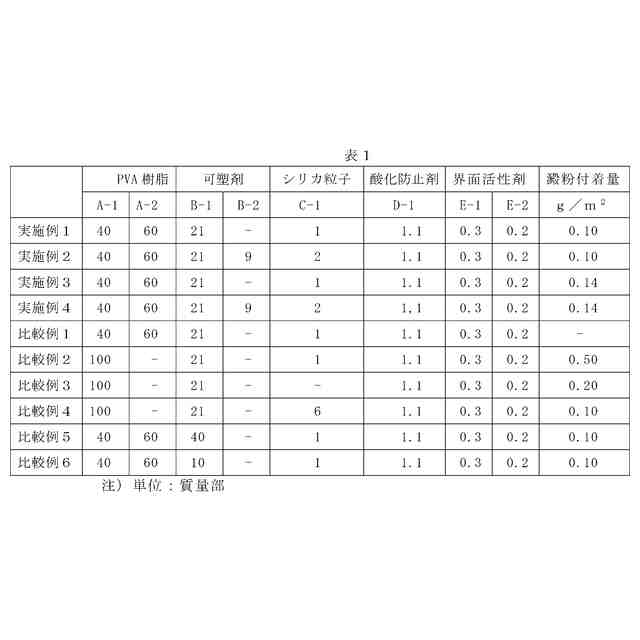

（【００１１】以降は省略されています）

関連特許
