公開番号2025171777
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077434
出願日2024-05-10
発明の名称壁内配線用のブランクプレート
出願人日動電工株式会社
代理人個人
主分類H02G 3/12 20060101AFI20251113BHJP(電力の発電,変換,配電)
要約【課題】ブランクプレートを壁材の開口部に設置する場合や、ブランクプレートの開口を開放して壁体内に通線する場合の施工性の向上を図れるブランクプレートを提供する。

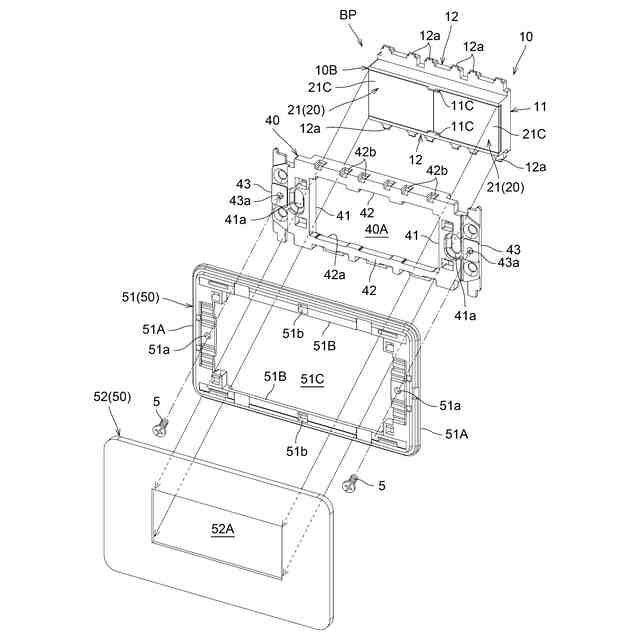

【解決手段】通線用の開口を形成する枠部材10と、開口を開閉する開閉プレート20とが備えられ、枠部材10は、寸法形状が規格化された配線器具用取付枠40を介して、開口が壁材に形成された通線用の開口部に臨む前後向きで開口部に取り付け可能に構成され、開閉プレート20を有する枠部材10の前面部10Bが、配線器具用取付枠40とともに使用される配線器具用の化粧パネル50に形成された配線器具用の挿通口52Aに挿通可能な当該挿通口52Aと略同じ大きさの同形状に形成され、開閉プレート20は、枠部材10が開口部に取り付けられた状態で開閉自在となるように前面部10Bに支持されている。
【選択図】図3

特許請求の範囲【請求項１】
通線用の開口を形成する枠部材と、前記開口を開閉する開閉プレートとが備えられ、
前記枠部材は、寸法形状が規格化された配線器具用取付枠を介して、前記開口が壁材に形成された通線用の開口部に臨む前後向きで前記開口部に取り付け可能に構成され、
前記開閉プレートを有する前記枠部材の前面部が、前記配線器具用取付枠とともに使用される配線器具用の化粧パネルに形成された配線器具用の挿通口に挿通可能な当該挿通口と略同じ大きさの同形状に形成され、
前記開閉プレートは、前記枠部材が前記開口部に取り付けられた状態で開閉自在となるように前記前面部に支持されている壁内配線用のブランクプレート。
続きを表示（約 430 文字）【請求項２】
前記開閉プレートの開度調整により前記開口の開口面積が変更可能に構成されている請求項１に記載の壁内配線用のブランクプレート。
【請求項３】
前記開閉プレートの開閉方向が前記開口の長手方向に設定されている請求項１又は２に記載の壁内配線用のブランクプレート。
【請求項４】
前記開閉プレートは、前記開口の長手方向で二分割された２枚の分割プレートで構成され、
前記分割プレートは、前記開口における長手方向の両端側にて当該開口の短手方向に沿って延びる軸心を中心にして、前記開口を閉塞する閉位置と当該開口を開放する壁体内側の開位置とにわたって揺動する揺動開閉式に構成され、
前記軸心が、前記分割プレートにおける軸心側の端部よりも前記分割プレートの中央側に位置して、前記軸心側の端部が、前記分割プレートを前記閉位置に閉操作する際の操作部となるように構成されている請求項３に記載の壁内配線用のブランクプレート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、テレビ端子を有するテレビ用コンセント部と壁掛けテレビとを接続するケーブルなどの配線の中間部分を、石膏ボードなどの壁材を使用して構成された壁体内に通して隠すのに使用される壁内配線用のブランクプレートに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年では、壁掛けテレビの普及により、例えば、テレビ端子を有するテレビ用コンセント部と壁掛けテレビの設置箇所とが離れている場合に、テレビ用コンセント部と壁掛けテレビとを接続するケーブルなどの配線の中間部分を、石膏ボードなどの壁材を使用して構成された壁体内に通して隠すのに使用されるウォールマウントボックスセットが市販されている（例えば非特許文献１参照）。
【０００３】
このウォールマウントボックスセットには、壁材に形成された矩形の開口部に連通する連通口などが形成された配線ボックスと、壁材の開口部を塞ぐブランクプレート（キャップ）とが備えられている。ブランクプレートには、壁材の開口部に密接状態で内嵌合される矩形の枠部材と、この枠部材に着脱可能に内嵌合される凹字状の化粧プレートと、この化粧プレートと枠部材とで形成される通線用の開口を開閉する開閉プレートとが備えられている。開閉プレートは、化粧プレートとともに枠部材から取り外された場合に、通線用の開口を閉塞する閉位置と通線用の開口を開放する開位置とにわたって揺動可能となるように化粧プレートに取り付けられている。
【先行技術文献】
【非特許文献】
【０００４】
“ウォールマウントボックスセットのカタログ”、[online]、[令和６年４月１５日検索]、インターネット＜ＵＲＬ：https://www.nd-ele.co.jp/pdf/newproducts/NSP_5.pdf＞
【発明の概要】
【発明が解決しようとする課題】
【０００５】
非特許文献１に記載のウォールマウントボックスセットを壁材に設置する場合、ブランクプレートの枠部材を壁材の開口部に内嵌合してブランクプレートを設置するにあたり、枠部材に対する開口部の開口精度が厳しく設定されていて開口部の寸法に全く余裕がないことから、施工現場にてブランクプレートを壁材の開口部に設置する際の施工性の低下を招き易くなっている。
【０００６】
又、壁材の開口部に設置されたブランクプレートの通線用の開口を開放して壁体内に対する通線を行う場合には、開口部に内嵌合させたブランクプレートの枠部材から、ブランクプレートの化粧プレートと開閉プレートとを一旦取り外して、開閉プレートを閉位置から開位置に揺動変位させて通線用の開口を開放させた後、再び化粧プレートと開閉プレートとを枠部材に取り付ける手間を要することになる。
【０００７】
従って、ブランクプレートを壁材の開口部に設置する場合や、ブランクプレートの通線用の開口を開放して壁体内に対する通線を行う場合の施工性の面で改善の余地がある。
【０００８】
この実情に鑑み、本発明の主たる課題は、ブランクプレートを壁材の開口部に設置する場合や、ブランクプレートの開口を開放して壁体内に対する通線を行う場合の施工性の向上を図ることができるブランクプレートを提供する点にある。
【課題を解決するための手段】
【０００９】
本発明の第１特徴構成は、通線用の開口を形成する枠部材と、前記開口を開閉する開閉プレートとが備えられ、
前記枠部材は、寸法形状が規格化された配線器具用取付枠を介して、前記開口が壁材に形成された通線用の開口部に臨む前後向きで前記開口部に取り付け可能に構成され、
前記開閉プレートを有する前記枠部材の前面部が、前記配線器具用取付枠とともに使用される配線器具用の化粧パネルに形成された配線器具用の挿通口に挿通可能な当該挿通口と略同じ大きさの同形状に形成され、
前記開閉プレートは、前記枠部材が前記開口部に取り付けられた状態で開閉自在となるように前記前面部に支持されている点にある。
【００１０】
本構成によると、壁内配線用のブランクプレートを壁材の開口部に設置する場合には、ブランクプレートの枠部材が、コンセントやスイッチなどの配線器具の取り付け用としてＪＩＳ（日本産業規格）にて寸法形状が規格化されている配線器具用取付枠を介して壁材の開口部に取り付けられることにより、ブランクプレートの枠部材と壁材の開口部との間に余裕を持たせることができる。これにより、例えば、ブランクプレートの枠部材を壁材の開口部に密接状態で内嵌合して取り付ける場合のように、開口部の開口精度を厳しく設定する必要がなくなる。
（【００１１】以降は省略されています）
