公開番号2025171772
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077428
出願日2024-05-10
発明の名称サーバ格納構造
出願人信越ファインテック株式会社
代理人個人,個人
主分類G06F 1/20 20060101AFI20251113BHJP(計算;計数)
要約【課題】簡単な構造で、効率よくサーバラック上にアクセスすることで、作業効率を向上できる。

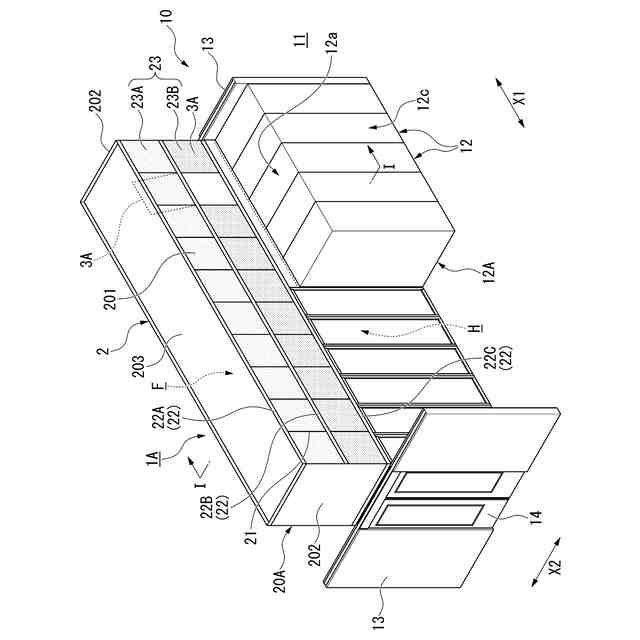

【解決手段】データセンタ10の空調室11に設けられ、電子機器を多段に収納するサーバを備えるサーバ格納構造1Aであって、複数を一方向に配列させたラック列を構成し、ホットアイルHを挟んだ両側にラック列の背面同士を向かい合わせて配置され、サーバを格納するサーバラック12と、ホットアイルHの上側に設けられるホットアイルコンテインメント2と、を備え、ホットアイルコンテインメント2は、ホットアイルHに連通するとともに空調室11の室内空間との間を遮断するパーティションによって区画され、パーティション20Aは、サーバラック12の上面12aに連設するパーティション側面の下部において、ホットアイルコンテインメント2の内側から着脱可能な上開き窓3Aがサーバラック12の配列方向に沿って複数設けられるサーバ格納構造を提供する。
【選択図】図1
特許請求の範囲【請求項１】
データセンタの空調室に設けられ、電子機器を多段に収納するサーバを備えるサーバ格納構造であって、

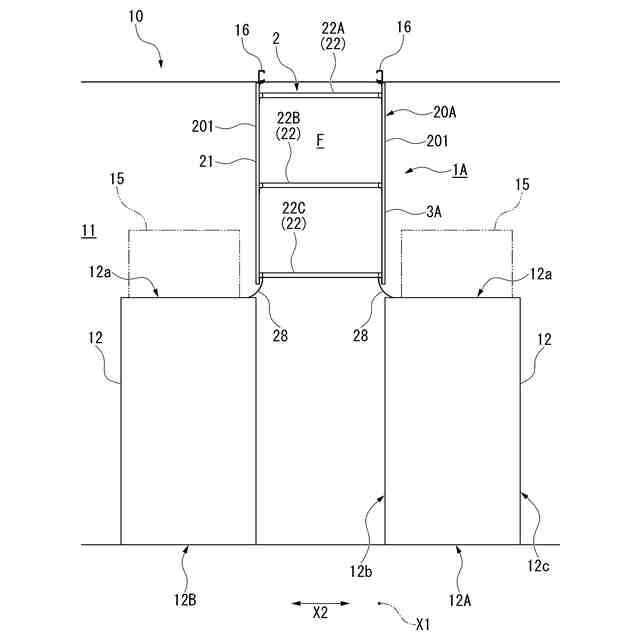

複数を一方向に配列させたラック列を構成し、ホットアイルを挟んだ両側に前記ラック列の背面同士を向かい合わせて配置され、前記サーバを格納するサーバラックと、
前記ホットアイルの上側に設けられる上部暖気通路囲い込み部と、を備え、
前記上部暖気通路囲い込み部は、前記ホットアイルに連通するとともに前記空調室の室内空間との間を遮断するパーティションによって区画され、
前記パーティションは、前記サーバラックの上面に連設するパーティション側面の下部において、前記上部暖気通路囲い込み部の内側に開閉可能な開閉パネルが前記サーバラックの配列方向に沿って複数設けられることを特徴とするサーバ格納構造。
続きを表示（約 1,400 文字）【請求項２】
前記開閉パネルは、前記開閉パネルの上縁部に設けられる第１ヒンジを回転中心として下から上に開く上開き窓である、請求項１に記載のサーバ格納構造。
【請求項３】
前記開閉パネルは、前記開閉パネルの下縁部に設けられる第２ヒンジを回転中心として上から下に開く下開き窓である、請求項１に記載のサーバ格納構造。
【請求項４】

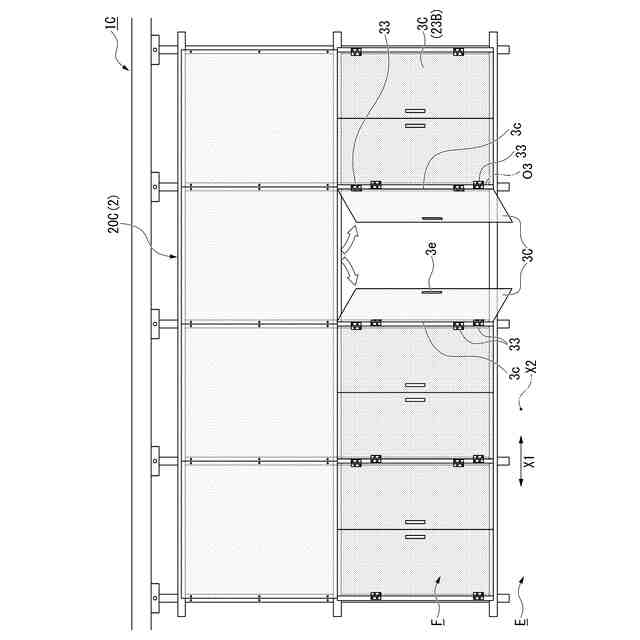

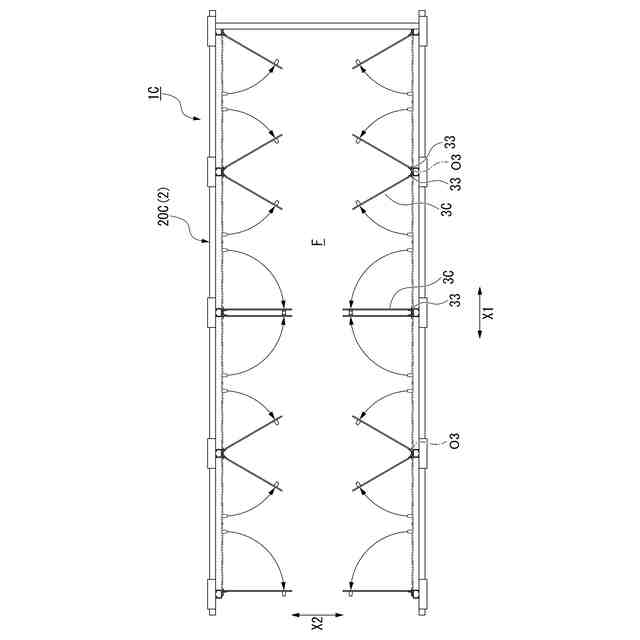

前記開閉パネルは、前記開閉パネルの両側縁部に設けられる第３ヒンジを回転中心として左右両側に開く両開き窓である、請求項１に記載のサーバ格納構造。
【請求項５】
前記開閉パネルは、前記開閉パネルのいずれか一方の側縁部に設けられる第４ヒンジを回転中心として左右のいずれか一方側に開く片開き窓である、請求項１に記載のサーバ格納構造。
【請求項６】
データセンタの空調室に設けられ、電子機器を多段に収納するサーバを備えるサーバ格納構造であって、
複数を一方向に配列させたラック列を構成し、ホットアイルを挟んだ両側に前記ラック列の背面同士を向かい合わせて配置され、前記サーバを格納するサーバラックと、
前記ホットアイルの上側に設けられる上部暖気通路囲い込み部と、を備え、
前記上部暖気通路囲い込み部は、前記ホットアイルに連通するとともに前記空調室の室内空間との間を遮断するパーティションによって区画され、
前記パーティションは、前記サーバラックの上面に連設するパーティション側面の下部において、前記上部暖気通路囲い込み部の内側から開閉可能な開閉パネルが前記サーバラックの配列方向に沿って複数設けられ、
前記開閉パネルは、上下にスライド可能な上げ下げ窓であることを特徴とするサーバ格納構造。
【請求項７】
前記上げ下げ窓は、上下に分割された分割窓により構成され、
前記分割窓がそれぞれ上下にスライド可能である、請求項６に記載のサーバ格納構造。
【請求項８】
データセンタの空調室に設けられ、電子機器を多段に収納するサーバを備えるサーバ格納構造であって、
複数を一方向に配列させたラック列を構成し、ホットアイルを挟んだ両側に前記ラック列の背面同士を向かい合わせて配置され、前記サーバを格納するサーバラックと、
前記ホットアイルの上側に設けられる上部暖気通路囲い込み部と、を備え、
前記上部暖気通路囲い込み部は、前記ホットアイルに連通するとともに前記空調室の室内空間との間を遮断するパーティションによって区画され、
前記パーティションは、前記サーバラックの上面に連設するパーティション側面の下部において、前記上部暖気通路囲い込み部の内側から着脱可能な開閉パネルが前記サーバラックの配列方向に沿って複数設けられることを特徴とするサーバ格納構造。
【請求項９】
前記パーティションの前記開閉パネルが装着される上下開口縁、及び前記開閉パネルの上下端縁のいずれか一方に凹溝が設けられ、他方が前記凹溝に係合するケンドン式窓である、請求項８に記載のサーバ格納構造。
【請求項１０】
前記凹溝は前記開閉パネルの外面に設けられ、
前記開閉パネルの内面には、前記凹溝の一部を着脱可能に係止する係止部を有する、請求項９に記載のサーバ格納構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サーバ格納構造に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、データセンタの空調室に設けられるサーバ格納構造は、電子機器の多段に収納するサーバを備えている。このようなサーバ格納構造では、複数を一方向に配列させたラック列を構成し、ホットアイルを挟んだ両側にラック列の背面同士を向かい合わせて配置され、サーバを格納するサーバラックと、サーバラック及びホットアイルの上側に設けられるホットアイルコンテインメントと、を備えた構造のものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－４９３３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような従来のサーバ格納構造では、サーバラックの上面にサーバに接続する多大な量のケーブルが配線されている。そして、近年では、高速大容量の通信が可能な５Ｇ（第５世代移動通信システム）の普及が進められ、データセンタにおけるサーバとして機能するコンピュータや種々の電子機器、すなわちサーバの処理量及び設置数も増大している。
そのため、上述したようなサーバに接続するケーブルに効率よくアクセスすることができ、ケーブルの配線作業やメンテナンス作業にかかる手間や時間を低減でき、効率よく作業を行うことができる簡単な設備構造が求められており、その点で改善の余地があった。
【０００５】
本発明は、上述する問題点に鑑みてなされたもので、簡単な構造で、効率よくサーバラック上にアクセスすることで、作業効率を向上できるサーバ格納構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係るサーバ格納構造は、データセンタの空調室に設けられ、電子機器の多段に収納するサーバを備えるサーバ格納構造であって、複数を一方向に配列させたラック列を構成し、ホットアイルを挟んだ両側に前記ラック列の背面同士を向かい合わせて配置され、前記サーバを格納するサーバラックと、前記ホットアイルの上側に設けられる上部暖気通路囲い込み部と、を備え、前記上部暖気通路囲い込み部は、前記ホットアイルに連通するとともに前記空調室の室内空間との間を遮断するパーティションによって区画され、前記パーティションは、前記サーバラックの上面に連設するパーティション側面の下部において、前記上部暖気通路囲い込み部の内側に開閉可能な開閉パネルが前記サーバラックの配列方向に沿って複数設けられることを特徴としている。
【０００７】
本発明に係るサーバ格納構造では、上部暖気通路囲い込み部を作業空間とし、上部暖気通路囲い込み部の内側から開閉パネルを例えば上部暖気通路囲い込み部の内側に開くことで、上部暖気通路囲い込み部からサーバラックの上面にアクセスすることができる。そのため、適宜な開閉パネルを開いてサーバラックの上面にケーブルを配線する作業や、配線されたケーブルのメンテンナス作業を上部暖気通路囲い込み部の内側から効率よく行うことができる。そして、本発明のサーバ格納構造は、パーティションの一部に開閉可能な開閉パネルを設けるといった簡単な構造により実現できる。
また、本発明では、パーティションにおいて複数の開閉パネルを配置することで、上部暖気通路囲い込み部を部分的に開放して作業を行うことができるので、冷気が送り込まれる空調室の温度上昇を抑えることができ、サーバの温度管理もしやすくなる利点がある。
【０００８】

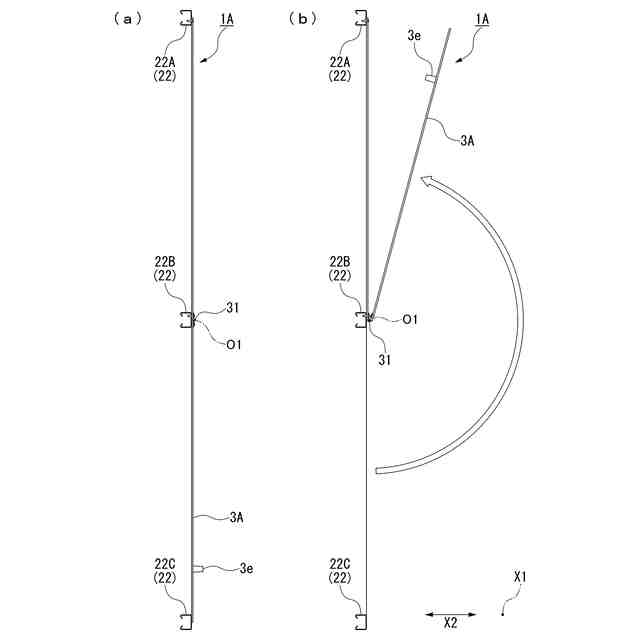

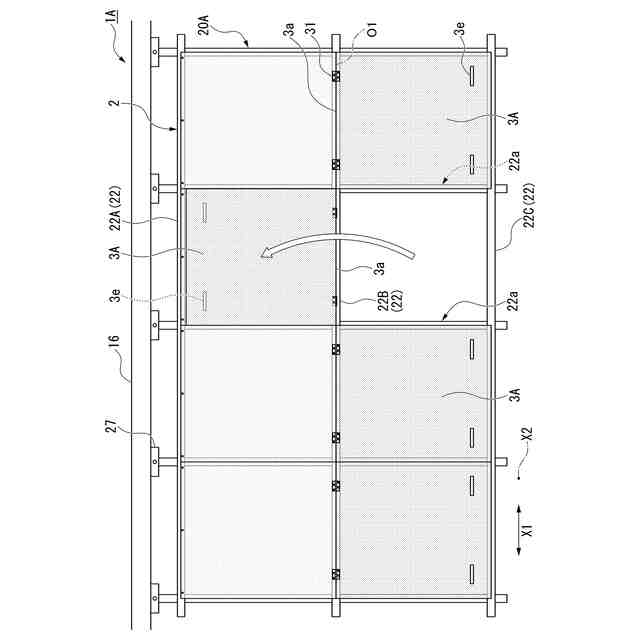

また、本発明に係るサーバ格納構造は、前記開閉パネルは、前記開閉パネルの上縁部に設けられる第１ヒンジを回転中心として下から上に開く上開き窓であることを特徴としてもよい。
【０００９】
この場合には、上部暖気通路囲い込み部の内側から上開き窓を例えば上部暖気通路囲い込み部の内側に向けて下から上に開くことで、上部暖気通路囲い込み部からサーバラックの上面に容易にアクセスすることができる。
【００１０】

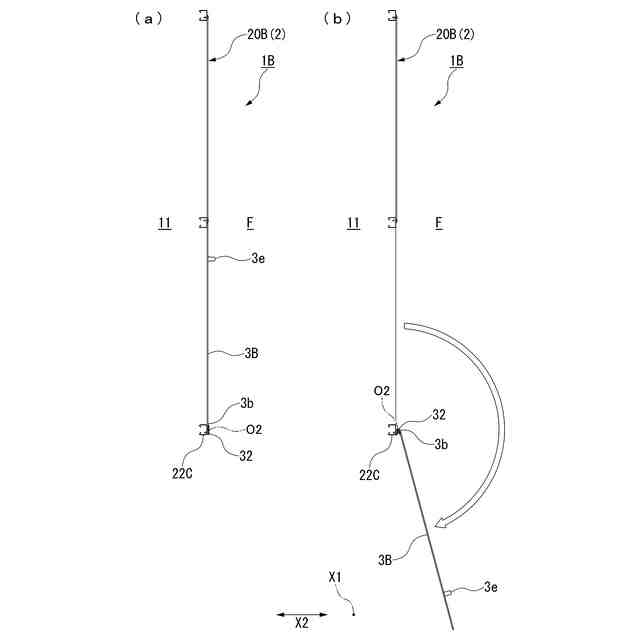

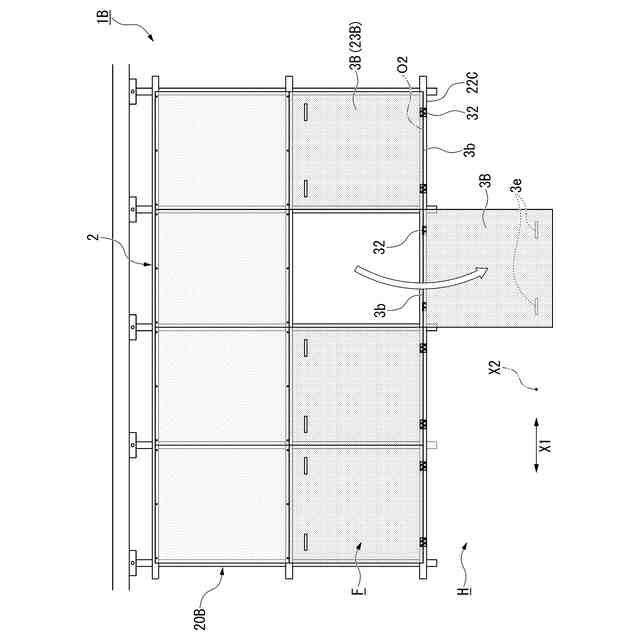

また、本発明に係るサーバ格納構造は、前記開閉パネルは、前記開閉パネルの下縁部に設けられる第２ヒンジを回転中心として上から下に開く下開き窓であることを特徴としてもよい。
（【００１１】以降は省略されています）
