公開番号2025170432
公報種別公開特許公報(A)
公開日2025-11-18
出願番号2025148152,2023545215
出願日2025-09-08,2022-02-02
発明の名称状態検出回路及び遠隔操作可能スイッチ
出願人テーデーカーエレクトロニクスアーゲー
代理人弁理士法人ITOH
主分類H01H 9/54 20060101AFI20251111BHJP(基本的電気素子)
要約【課題】消費電流が低減され、信頼性が向上した改良された状態検出回路が提供される。

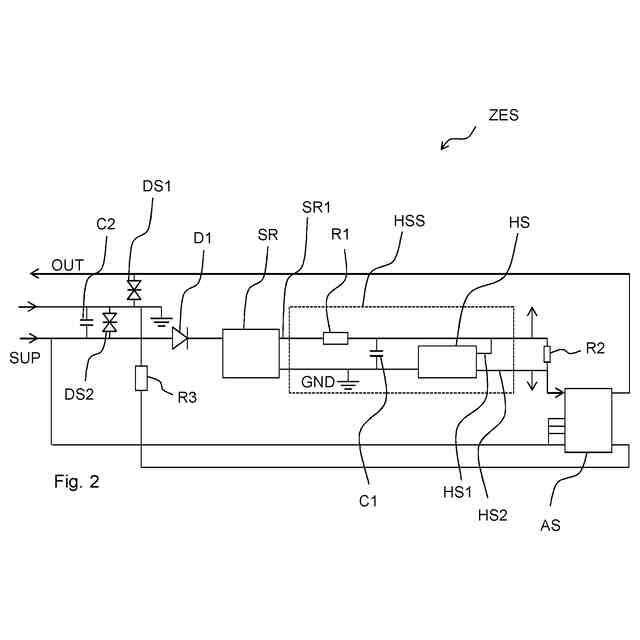

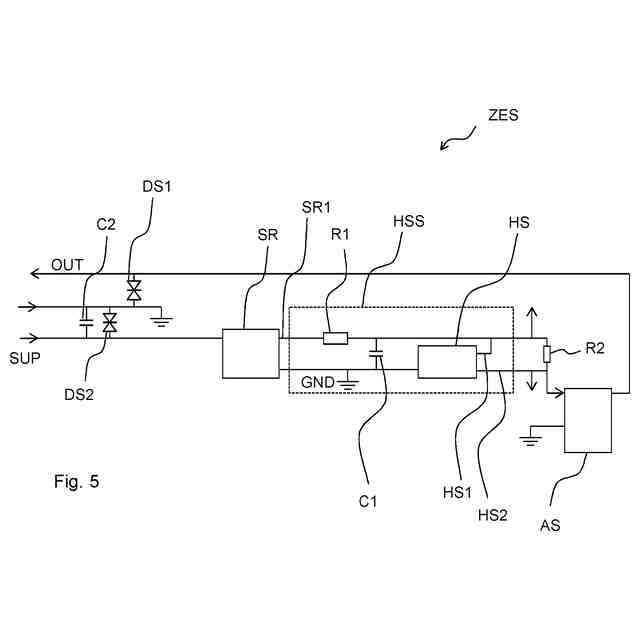

【解決手段】状態検出回路は、電圧レギュレータと出力スイッチとの間にホールセンサ回路を備える。
【選択図】図1
特許請求の範囲【請求項１】
状態検出回路であって、

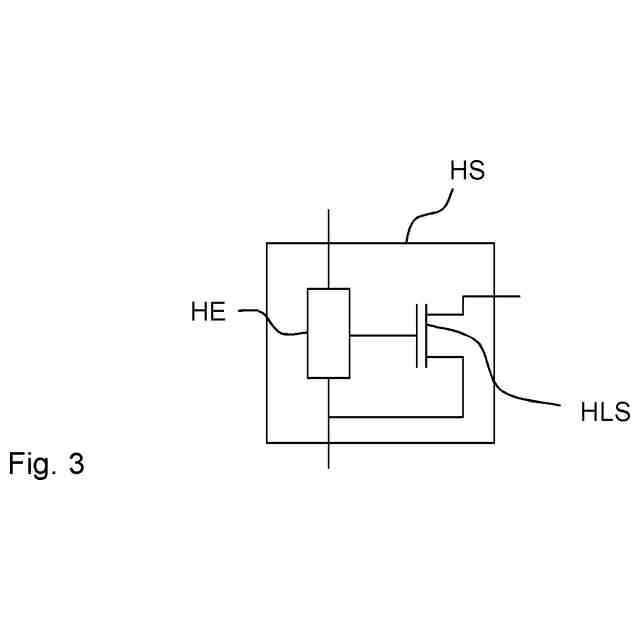

－ホールセンサを有するホールセンサ回路と、
－電圧レギュレータと、
－出力スイッチと、
を備え、
－前記ホールセンサ回路は、前記電圧レギュレータと前記出力スイッチとの間に接続されている、
状態検出回路。

発明の詳細な説明【技術分野】
【０００１】

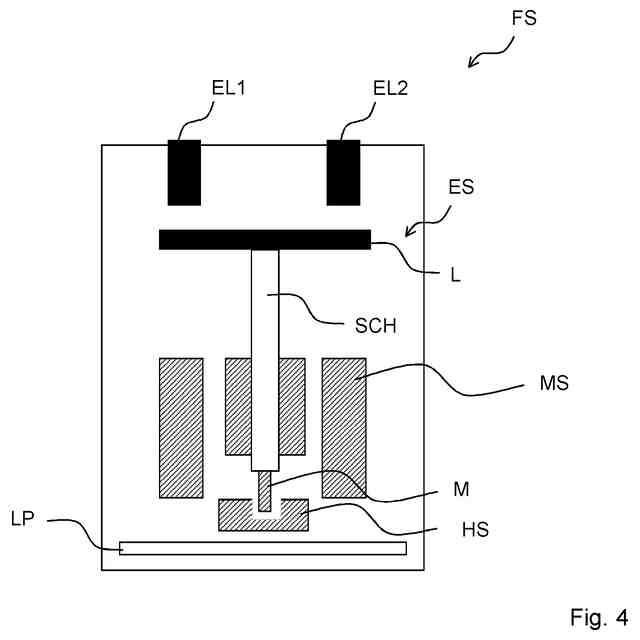

本発明は、例えば遠隔操作可能スイッチのための状態検出回路、及び、対応する状態検出回路を備えた遠隔操作可能スイッチに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
遠隔操作可能スイッチは、要望に応じて電極間の電気的接触を確立したり、要望に応じて電極間の電気的接続を切断したりできる回路素子である。このため、スイッチング状態を遠隔で制御することが可能である。
【０００３】
リレーやパワーコンタクタ（Ｌｅｉｓｔｕｎｇｓｓｃｈｕｅｔｚｅ）は、このような遠隔操作可能スイッチを実現する可能性がある。
【０００４】
その機能を制御するためには、一般的に、スイッチング状態を制御するだけでなく、例えば、故障時にスイッチング実際状態とスイッチング設定値状態との差を検出するために、スイッチング状態を出力することが望ましい。
【０００５】
ＷＯ２０１７／１２９８２３Ａ１から、リレーのスイッチング状態を外部回路環境に伝達できるように意図されたリードコンタクトを有するリレーが知られている。
【０００６】
ＷＯ２０２０／０４３５１５Ａ１から、スイッチング実際状態を伝達するためのホールスイッチを回路に有するパワーコンタクタが知られている。
【０００７】
遠隔操作可能スイッチ、例えばパワーコンタクタは、概して負荷回路をオン・オフできる制御回路を備えている。このようなコンタクタの考えられる１つの用途は、例えば電気自動車においてバッテリと電気モータとの間の電気的接続を確立し又は切断することである。このように、パワーコンタクタは、例えば４５０Ｖの、特に高電圧において、対応する故障の際に電源と負荷、すなわちバッテリと電気モータを切り離すことができる安全部品の機能を有することができる。
【０００８】
例えば、上述の刊行物から知られる遠隔操作可能スイッチは、通常５Ｖの動作電圧に適している。さらに、消費電流が比較的大きい。さらに、接続ライン（Ａｎｓｃｈｌｕｓｓｌｅｉｔｕｎｇｅｎ）の逆極性の際に、電子機器が損傷する危険性がある。さらに、静電気帯電や過電圧パルスによって電子機器が破壊される可能性もある。
【０００９】
さらに、リードコンタクトはスイッチング状態を出力するためのシンプルなソリューションである。しかし、リードコンタクトの信頼性は、特に外部磁界の存在下で改善することができる。
【００１０】
既知のホールスイッチを有する遠隔操作可能スイッチは、上記のような欠点を有する。
（【００１１】以降は省略されています）
