公開番号2025170403
公報種別公開特許公報(A)
公開日2025-11-18
出願番号2025145364,2022149094
出願日2025-09-02,2022-09-20
発明の名称積層コイル部品
出願人株式会社村田製作所
代理人弁理士法人WisePlus
主分類H01F 17/04 20060101AFI20251111BHJP(基本的電気素子)
要約【課題】積層体にクラック等の欠陥が発生しにくく、インピーダンスの取得効率が高い積層コイル部品を提供する。
【解決手段】積層コイル部品は、複数の絶縁層が積層方向Tに積層され、内部にコイル30Aを内蔵する積層体と、積層体の外表面に設けられ、コイルに電気的に接続された外部電極と、を備える。コイルには、ビア導体V2x～V10yを介して電気的に並列に接続された2層以上のコイル導体CC1～CC10から構成される並列部が含まれる。並列部は、第1の並列部P1a～P1eと、第1の並列部に電気的に直列に接続された第2の並列部P2a～P2dと、を含む。第1の並列部(例えば並列部P1a)を構成するコイル導体(例えばコイル導体CC9)の一部と、第2の並列部(例えば並列部P2a)を構成するコイル導体(例えばコイル導体CC9)の一部とは、同一の絶縁層の同一面上に直接接続する。
【選択図】図3
特許請求の範囲【請求項１】
複数の絶縁層が積層方向に積層され、内部にコイルを内蔵する積層体と、
前記積層体の外表面に設けられ、前記コイルに電気的に接続された外部電極と、を備え、
前記コイルは、前記絶縁層とともに前記積層方向に積層された複数のコイル導体が電気的に接続されることにより構成され、
前記コイルには、ビア導体を介して電気的に並列に接続された２層以上の前記コイル導体から構成される並列部が含まれ、
前記並列部は、第１の並列部と、前記第１の並列部に電気的に直列に接続された第２の並列部とを含み、
前記第１の並列部を構成する前記コイル導体の一部と、前記第２の並列部を構成する前記コイル導体の一部とは、同一の前記絶縁層である第１の絶縁層の同一面上に直接接続するように配置され、
前記第１の絶縁層の上にない前記第１の並列部を構成する前記コイル導体の一部と、前記第１の絶縁層の上にない前記第２の並列部を構成する前記コイル導体の一部とは、それぞれ別の前記絶縁層の上に配置されており、
前記第１の絶縁層を挟んで隣り合う前記コイル導体を前記積層方向から見たとき、前記第１の絶縁層を挟んで並列接続されている並列部以外においても、前記第１の絶縁層を挟んで隣り合う前記コイル導体の少なくとも一部が重なっている、積層コイル部品。
続きを表示（約 1,400 文字）【請求項２】
前記コイルの１ターン分の経路に対する前記第１の並列部の経路の割合と、前記コイルの１ターン分の経路に対する前記第２の並列部の経路の割合とが異なる、請求項１に記載の積層コイル部品。
【請求項３】
前記並列部は、前記第２の並列部に電気的に直列に接続された第３の並列部をさらに含み、
前記第２の並列部を構成する前記コイル導体の一部と、前記第３の並列部を構成する前記コイル導体の一部とは、同一の前記絶縁層である第２の絶縁層の同一面上に直接接続するように配置されている、請求項１に記載の積層コイル部品。
【請求項４】
前記並列部は、前記第３の並列部に電気的に直列に接続された第４の並列部をさらに含み、
前記第３の並列部を構成する前記コイル導体の一部と、前記第４の並列部を構成する前記コイル導体の一部とは、同一の前記絶縁層である第３の絶縁層の同一面上に直接接続するように配置されている、請求項３に記載の積層コイル部品。
【請求項５】
前記コイルの１ターン分の経路に対する前記第１の並列部の経路の割合と、前記コイルの１ターン分の経路に対する前記第２の並列部の経路の割合とが異なり、
前記コイルの１ターン分の経路に対する前記第３の並列部の経路の割合と、前記コイルの１ターン分の経路に対する前記第４の並列部の経路の割合とが異なる、請求項４に記載の積層コイル部品。
【請求項６】
前記コイルの１ターン分の経路に対する前記第１の並列部の経路の割合と、前記コイルの１ターン分の経路に対する前記第３の並列部の経路の割合とが同じであり、
前記コイルの１ターン分の経路に対する前記第２の並列部の経路の割合と、前記コイルの１ターン分の経路に対する前記第４の並列部の経路の割合とが同じである、請求項５に記載の積層コイル部品。
【請求項７】
前記コイルの１ターン分の経路に対する前記第１の並列部の経路の割合と、前記コイルの１ターン分の経路に対する前記第３の並列部の経路の割合とが同じであり、
前記コイルの１ターン分の経路に対する前記第２の並列部の経路の割合と、前記コイルの１ターン分の経路に対する前記第４の並列部の経路の割合とが異なる、請求項５に記載の積層コイル部品。
【請求項８】
前記コイルの１ターン分の経路に対する前記第１の並列部の経路の割合と、前記コイルの１ターン分の経路に対する前記第３の並列部の経路の割合とが異なり、
前記コイルの１ターン分の経路に対する前記第２の並列部の経路の割合と、前記コイルの１ターン分の経路に対する前記第４の並列部の経路の割合とが異なる、請求項５に記載の積層コイル部品。
【請求項９】
前記コイルの１ターン分の経路に対する前記第１の並列部の経路の割合が０．４以上、０．８以下であり、前記コイルの１ターン分の経路に対する前記第２の並列部の経路の割合が０．１以上、０．４未満である、請求項２、５、６、７又は８に記載の積層コイル部品。
【請求項１０】
少なくとも１つの前記ビア導体が前記コイル導体の屈曲部以外の辺に接続されている、請求項１～８のいずれか１項に記載の積層コイル部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層コイル部品に関する。
続きを表示（約 4,500 文字）【背景技術】
【０００２】
特許文献１には、複数の絶縁層が積層された積層体と、上記積層体の外表面に配置された第１及び第２の外部電極と、上記積層体に上記複数の絶縁体層の積層方向に沿って配置されると共に上記第１の外部電極と上記第２の外部電極との間に直列接続された複数の導体部とを備え、上記複数の導体部は、少なくとも二つの第１の導体パターンからなる第１の導体部と、一つの第２の導体パターンからなる第２の導体部とを有しており、上記少なくとも二つの第１の導体パターンは、同一形状であり且つ上記積層方向に連続するように配置され、並列接続されるように各一端が上記第１の外部電極に電気的に接続されると共に各他端が互いに電気的に接続され、上記第２の導体パターンは、一端が上記第２の外部電極に電気的に接続されると共に他端が上記少なくとも二つの第１の導体パターンを介して上記第１の外部電極に電気的に接続されていることを特徴とする積層型インダクタが開示されている。
【０００３】
特許文献２には、複数の絶縁体層が積層されて構成されている積層体と、上記積層体に設けられ、かつ、複数のコイル導体が上記絶縁体層を貫通するビア導体により接続されることにより構成されているコイルであって、積層方向に進行しながら周回する螺旋状のコイルと、上記積層体の表面に設けられた外部電極と、を備えており、１つの上記絶縁体層を挟んで隣り合う２つの上記コイル導体の組み合わせの内の少なくとも一部の組み合わせは、積層方向から見て重なり合って周回する並走区間を有し、上記並走区間は、上記ビア導体又は上記外部電極により並列接続され、１つの上記絶縁体層を挟んで隣り合う２つの上記コイル導体の各組み合わせは、上記並走区間及び該コイル導体と上記ビア導体とが接続された接続部分以外において、積層方向から見て、重なっていないこと、を特徴とする電子部品が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－５３３６８号公報
特開２０１４－１５７９１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１には、少なくとも２個の導体パターンを並列に接続してなるパターン群を複数個直列に接続して構成された積層型インダクタが開示されている。例えば、２個のコイル導体が並列に接続されている特許文献１の図２等に示す構造では、２つの並列部同士が別の絶縁層に設けられている。この場合、積層方向に重なるビア導体の体積が大きくなる分、絶縁層にかかる応力が大きくなるため、積層体にクラック等の欠陥が発生するおそれがある。
【０００６】
一方、特許文献２に記載の電子部品では、１つの絶縁体層を挟んで隣り合う２つのコイル導体の各組み合わせが、並走区間及びコイル導体とビア導体とが接続された接続部分以外において、積層方向から見て、重ならないようにコイル導体が形成される必要がある。この場合、１つの絶縁体層に形成できるコイル導体の長さが制限されるため、１つの絶縁体層あたりのインピーダンスの取得効率が制限される、という問題が生じる。
【０００７】
本発明は、積層体にクラック等の欠陥が発生しにくく、インピーダンスの取得効率が高い積層コイル部品を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の積層コイル部品は、複数の絶縁層が積層方向に積層され、内部にコイルを内蔵する積層体と、上記積層体の外表面に設けられ、上記コイルに電気的に接続された外部電極と、を備える。上記コイルは、上記絶縁層とともに上記積層方向に積層された複数のコイル導体が電気的に接続されることにより構成される。上記コイルには、ビア導体を介して電気的に並列に接続された２層以上の上記コイル導体から構成される並列部が含まれる。上記並列部は、第１の並列部と、上記第１の並列部に電気的に直列に接続された第２の並列部とを含む。上記第１の並列部を構成する上記コイル導体の一部と、上記第２の並列部を構成する上記コイル導体の一部とは、同一の上記絶縁層である第１の絶縁層の同一面上に直接接続するように配置される。上記第１の絶縁層を挟んで隣り合う上記コイル導体を上記積層方向から見たとき、上記第１の絶縁層を挟んで並列接続されている並列部以外においても、上記第１の絶縁層を挟んで隣り合う上記コイル導体の少なくとも一部が重なっている。
【発明の効果】
【０００９】
本発明によれば、積層体にクラック等の欠陥が発生しにくく、インピーダンスの取得効率が高い積層コイル部品を提供することができる。
【図面の簡単な説明】
【００１０】
図１は、本発明の第１実施形態に係る積層コイル部品の一例を模式的に示す斜視図である。

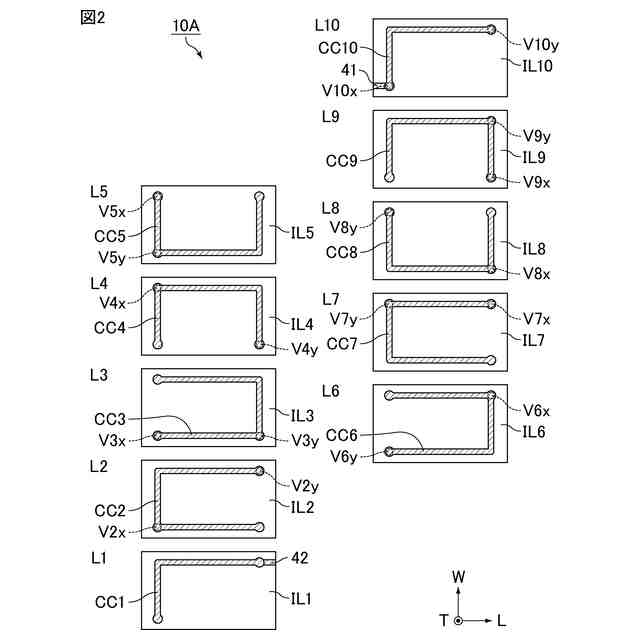

図２は、本発明の第１実施形態に係る積層コイル部品を構成する積層体の一例を模式的に示す平面図である。

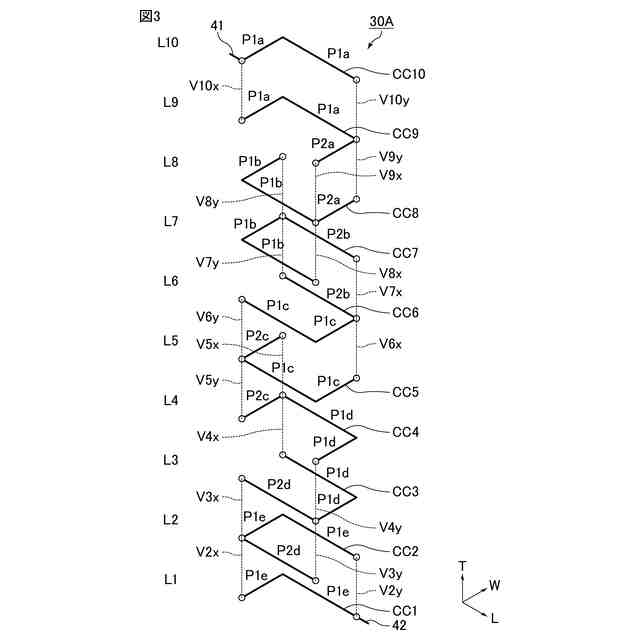

図３は、図２に示す積層体に内蔵されているコイルの分解斜視図である。
図４－１は、図３に示すコイル３０Ａに含まれる並列部Ｐ１ａの経路を模式的に示す平面図である。

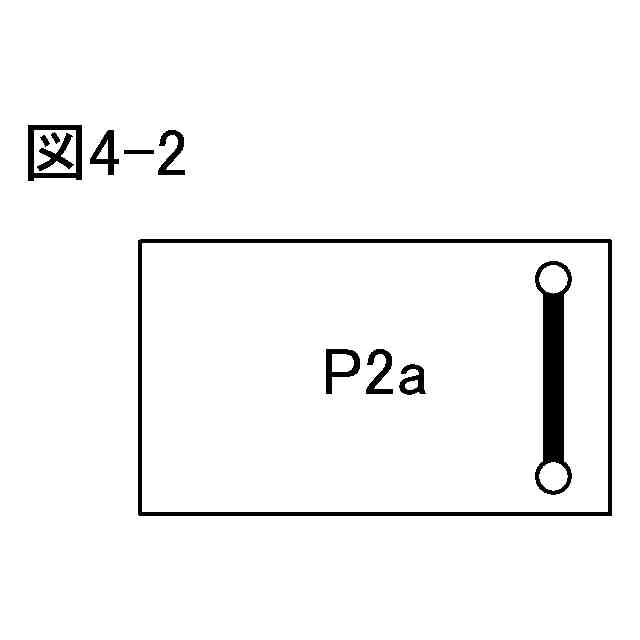

図４－２は、図３に示すコイル３０Ａに含まれる並列部Ｐ２ａの経路を模式的に示す平面図である。

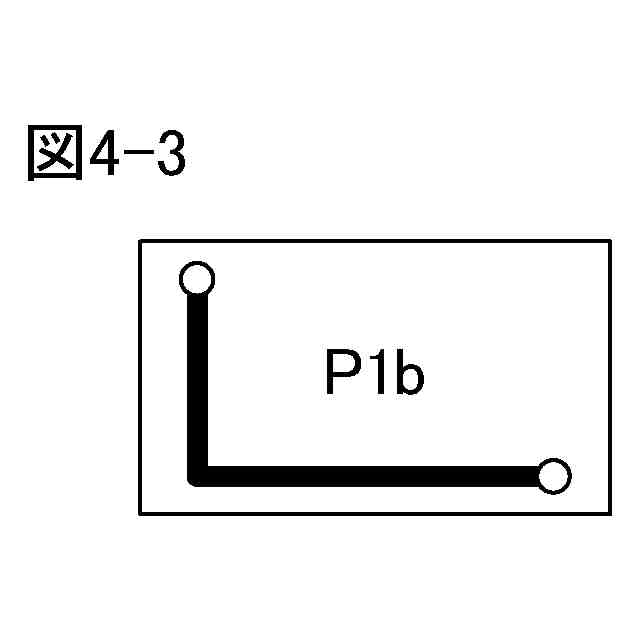

図４－３は、図３に示すコイル３０Ａに含まれる並列部Ｐ１ｂの経路を模式的に示す平面図である。

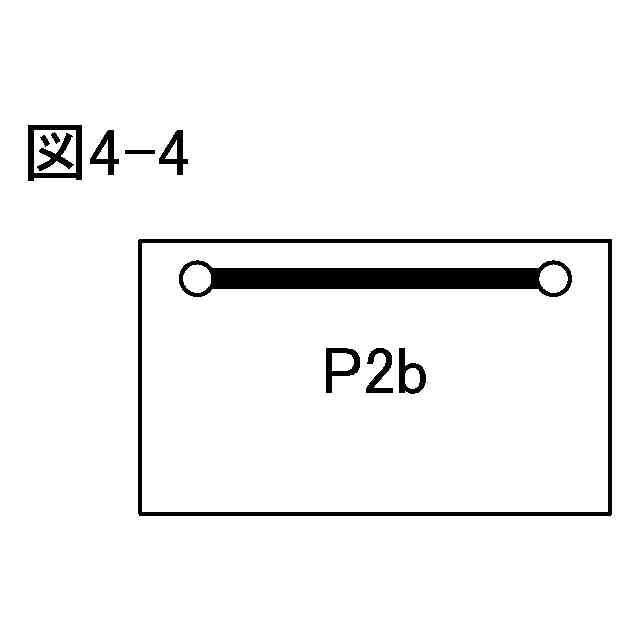

図４－４は、図３に示すコイル３０Ａに含まれる並列部Ｐ２ｂの経路を模式的に示す平面図である。
図５は、本発明の第１実施形態に係る積層コイル部品を構成するコイルの一例を模式的に示す展開図である。

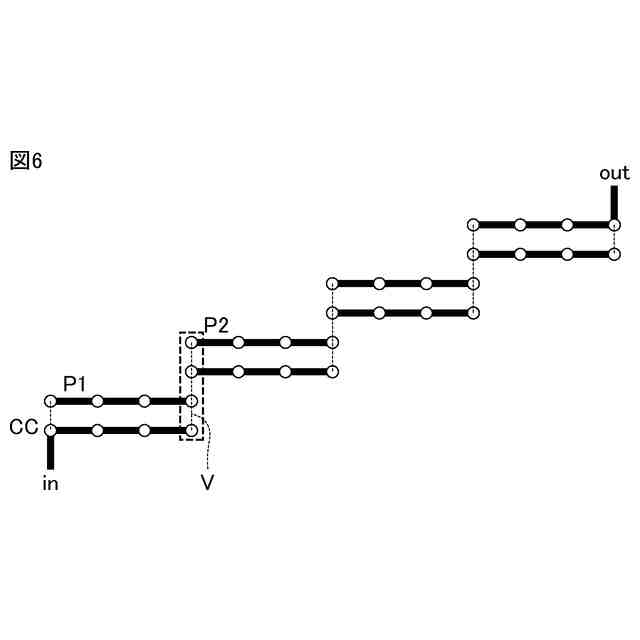

図６は、従来の積層コイル部品を構成するコイルの一例を模式的に示す展開図である。
図７は、本発明の第２実施形態に係る積層コイル部品を構成する積層体の一例を模式的に示す平面図である。
図８は、図７に示す積層体に内蔵されているコイルの分解斜視図である。
図９－１は、図８に示すコイル３０Ｂに含まれる並列部Ｐ１ａの経路を模式的に示す平面図である。
図９－２は、図８に示すコイル３０Ｂに含まれる並列部Ｐ２ａの経路を模式的に示す平面図である。
図９－３は、図８に示すコイル３０Ｂに含まれる並列部Ｐ１ｂの経路を模式的に示す平面図である。
図９－４は、図８に示すコイル３０Ｂに含まれる並列部Ｐ２ｂの経路を模式的に示す平面図である。
図１０は、本発明の第３実施形態に係る積層コイル部品を構成する積層体の一例を模式的に示す平面図である。
図１１は、図１０に示す積層体に内蔵されているコイルの分解斜視図である。
図１２－１は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ１ａの経路を模式的に示す平面図である。
図１２－２は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ２ａの経路を模式的に示す平面図である。
図１２－３は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ１ｂの経路を模式的に示す平面図である。
図１２－４は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ２ｂの経路を模式的に示す平面図である。
図１２－５は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ１ｃの経路を模式的に示す平面図である。
図１２－６は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ２ｃの経路を模式的に示す平面図である。
図１２－７は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ１ｄの経路を模式的に示す平面図である。
図１２－８は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ２ｄの経路を模式的に示す平面図である。
図１２－９は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ１ｅの経路を模式的に示す平面図である。
図１２－１０は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ２ｅの経路を模式的に示す平面図である。
図１２－１１は、図１１に示すコイル３０Ｃに含まれる並列部Ｐ１ｆの経路を模式的に示す平面図である。
図１３は、本発明の第４実施形態に係る積層コイル部品を構成する積層体の一例を模式的に示す平面図である。
図１４は、図１３に示す積層体に内蔵されているコイルの分解斜視図である。
図１５－１は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ１ａの経路を模式的に示す平面図である。
図１５－２は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ２ａの経路を模式的に示す平面図である。
図１５－３は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ１ｂの経路を模式的に示す平面図である。
図１５－４は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ２ｂの経路を模式的に示す平面図である。
図１５－５は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ１ｃの経路を模式的に示す平面図である。
図１５－６は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ２ｃの経路を模式的に示す平面図である。
図１５－７は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ１ｄの経路を模式的に示す平面図である。
図１５－８は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ２ｄの経路を模式的に示す平面図である。
図１５－９は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ１ｅの経路を模式的に示す平面図である。
図１５－１０は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ２ｅの経路を模式的に示す平面図である。
図１５－１１は、図１４に示すコイル３０Ｄに含まれる並列部Ｐ１ｆの経路を模式的に示す平面図である。
図１６は、本発明の第５実施形態に係る積層コイル部品を構成する積層体の一例を模式的に示す平面図である。
図１７は、図１６に示す積層体に内蔵されているコイルの分解斜視図である。
図１８－１は、図１７に示すコイル３０Ｅに含まれる並列部Ｐ１ａの経路を模式的に示す平面図である。
図１８－２は、図１７に示すコイル３０Ｅに含まれる並列部Ｐ２ａの経路を模式的に示す平面図である。
図１８－３は、図１７に示すコイル３０Ｅに含まれる並列部Ｐ１ｂの経路を模式的に示す平面図である。
図１８－４は、図１７に示すコイル３０Ｅに含まれる並列部Ｐ２ｂの経路を模式的に示す平面図である。
図１８－５は、図１７に示すコイル３０Ｅに含まれる並列部Ｐ１ｃの経路を模式的に示す平面図である。
図１９は、本発明のその他の実施形態に係る積層コイル部品を構成するコイルの一例を模式的に示す展開図である。
図２０は、従来の積層コイル部品を構成するコイルの別の一例を模式的に示す展開図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
