発明の名称内視鏡外科手術用ドリルのカバー
出願人公立大学法人大阪,株式会社ジェイテクト
代理人弁理士法人サンクレスト国際特許事務所
主分類A61B 17/94 20060101AFI20251107BHJP(医学または獣医学;衛生学)
要約【課題】内視鏡外科手術用のドリルに好適なカバーを提供する。
【解決手段】カバー20は、チューブ11と、軸方向に延び軸方向の一方側が前記チューブ11に挿通される回転軸13及び前記回転軸13の他方側の端部に形成される刃部14を有する回転ツール12と、を備えた内視鏡外科手術用のドリル10に装着され、前記ドリル10に装着された状態において前記回転軸13の軸方向に略平行となる延伸方向に延びる胴部22と、前記延伸方向における前記胴部22の一方側の端部に設けられ、前記チューブ11に対してスナップフィットにより着脱可能に構成される基部21と、前記延伸方向における前記胴部22の他方側の端部から前記延伸方向に交差する方向に延びる先端部23と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
チューブと、軸方向に延び軸方向の一方側が前記チューブに挿通される回転軸及び前記回転軸の他方側の端部に形成される刃部を有する回転ツールと、を備えた内視鏡外科手術用のドリルに装着するカバーであって、
前記ドリルに装着された状態において前記回転軸の軸方向に略平行となる延伸方向に延びる胴部と、
前記延伸方向における前記胴部の一方側の端部に設けられ、前記チューブに対してスナップフィットにより着脱可能に構成される基部と、
前記延伸方向における前記胴部の他方側の端部から前記延伸方向に交差する方向に延びる先端部と、を備える、内視鏡外科手術用ドリルのカバー。
続きを表示（約 420 文字）【請求項２】
前記基部は、前記チューブの外周面に嵌合可能な嵌合溝を有し、
前記嵌合溝は、軸方向に延びる、請求項１記載の内視鏡外科手術用ドリルのカバー。
【請求項３】
樹脂製である、請求項１記載の内視鏡外科手術用ドリルのカバー。
【請求項４】
前記嵌合溝は、前記延伸方向に直交する方向に開口する開口部を有する、請求項２記載の内視鏡外科手術用ドリルのカバー。
【請求項５】
前記胴部の前記延伸方向に直交する方向の断面積は、前記先端部側から前記基部側に向かって増大する、請求項１記載の内視鏡外科手術用ドリルのカバー。
【請求項６】
前記基部は、前記嵌合溝の一部を構成する一対の壁部を有し、
前記壁部は、前記延伸方向に直交する方向の断面を見たときに、壁厚が前記嵌合溝の開口部側に向かって先細りとなる形状を有する、請求項２記載の内視鏡外科手術用ドリルのカバー。

発明の詳細な説明【技術分野】
【０００１】
本開示は、内視鏡外科手術用ドリルのカバーに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
医療分野において、外科手術に用いるドリルが知られている（特許文献１参照）。前記ドリルは、患部を削るための刃部を備えている。前記ドリルは、一般的な外科手術において汎用的に使用することができる。前記ドリルには、用途に応じて選択するオプション品として、刃部の一部を覆うカバー（ガードバー付アタッチメント）が準備されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／０２２８８４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
図１２は、従来の内視鏡外科手術用ドリルを示す模式図である。図１２には、内視鏡外科手術（ＰＥＬＤ（ＰＥＤ））に用いられる従来の内視鏡外科手術用ドリル１００（以下、単にドリル１００と称する）が示される。図１２に示すドリル１００は、椎間板ヘルニア等の手術において内視鏡と共に体内に挿入され、患部（骨Ｂ）を削るために使用される。図１２に示すように、ドリル１００は、チューブ１１０及び回転ツール１２０を備える。回転ツール１２０は、回転軸１３０及び刃部１４０を備える。ドリル１００は、内視鏡（ビデオスコープ）、鉗子等と共に筒状の器具（操作管）に挿入可能に構成されており、一般的な外科手術に用いられるドリルとは構成が異なっている。
【０００５】
ドリル１００は、前記操作管を通して患者の体内へ挿入される。手術の際、ドリル１００は、まず前記操作管と共に回転軸１３０の軸方向Ｘに変位され、刃部１４０を骨Ｂに接触させる。その後ドリル１００は、骨Ｂに沿って方向Ｙへ移動され、刃部１４０によって骨Ｂを削る（研削又は切削する）。
【０００６】
ドリル１００において、刃部１４０は、刃部１４０自身の回転によって軸方向Ｘに作用する力が生じ、意図せず神経Ｎに接触する可能性がある。このため、手術を担当する医師は、刃部１４０が神経Ｎに接触しないように細心の注意を払ってドリル１００を操作しており、医師の体力的及び精神的な負担が大きくなっている。そこで、一般的な外科手術用ドリルで使用されている刃部の一部を覆うカバーを流用することが考えられるが、カバー自体が意図せず神経と接触したときに神経を損傷する恐れがあることや、内視鏡による患部の視認性を損なうなど課題があった。
【０００７】
本開示は、内視鏡外科手術用のドリルに好適なカバーを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の内視鏡外科手術用ドリルのカバーは、チューブと、軸方向に延び軸方向の一方側が前記チューブに挿通される回転軸及び前記回転軸の他方側の端部に形成される刃部を有する回転ツールと、を備えた内視鏡外科手術用のドリルに装着するカバーであって、前記ドリルに装着された状態において前記回転軸の軸方向に略平行となる延伸方向に延びる胴部と、前記延伸方向における前記胴部の一方側の端部に設けられ、前記チューブに対してスナップフィットにより着脱可能に構成される基部と、前記延伸方向における前記胴部の他方側の端部から前記延伸方向に交差する方向に延びる先端部と、を備える。
【発明の効果】
【０００９】
本開示の内視鏡外科手術用ドリルのカバーによれば、基部をチューブにスナップフィットにより着脱可能に装着することによって、刃部と神経との接触を防止すると共に、カバー自体が神経を損傷することなく、内視鏡による視認性を確保することができる。
【図面の簡単な説明】
【００１０】
図１は、本開示のカバーを備えた内視鏡外科手術用ドリルを示す模式図である。

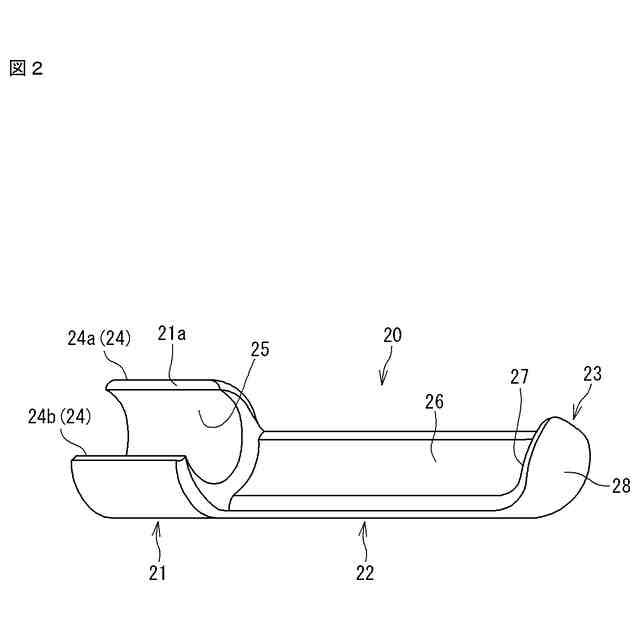

図２は、本開示のカバーを示す斜視模式図である。

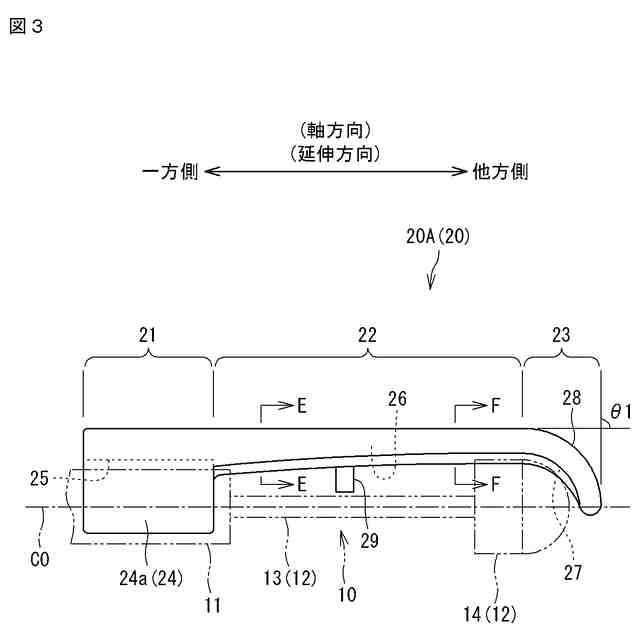

図３は、本開示のカバーの第１実施形態を示す側面模式図である。

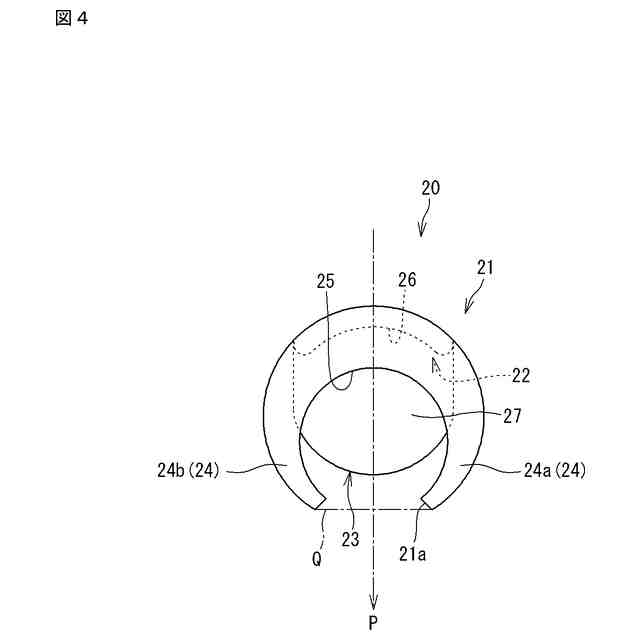

図４は、本開示のカバーを延伸方向一方側から見た模式図である。
図５は、本開示のカバーの離脱状況の説明図である。

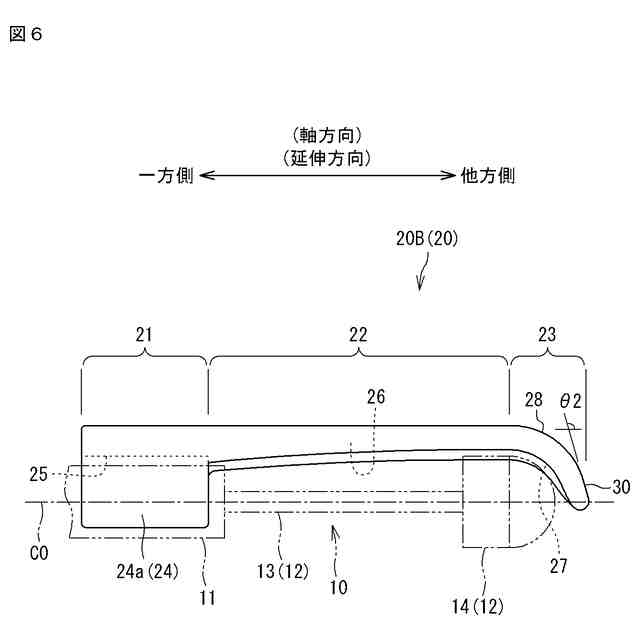

図６は、本開示のカバーの第２実施形態を示す側面模式図である。
図７は、本開示のカバーの第３実施形態を示す側面模式図である。

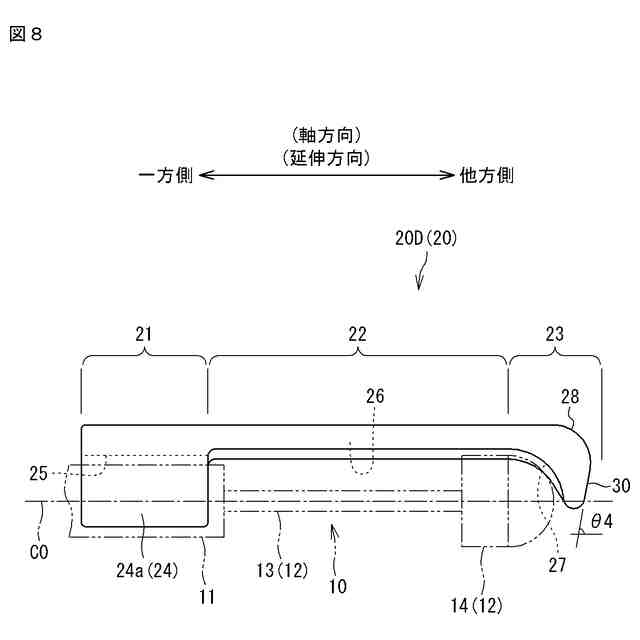

図８は、本開示のカバーの第４実施形態を示す側面模式図である。

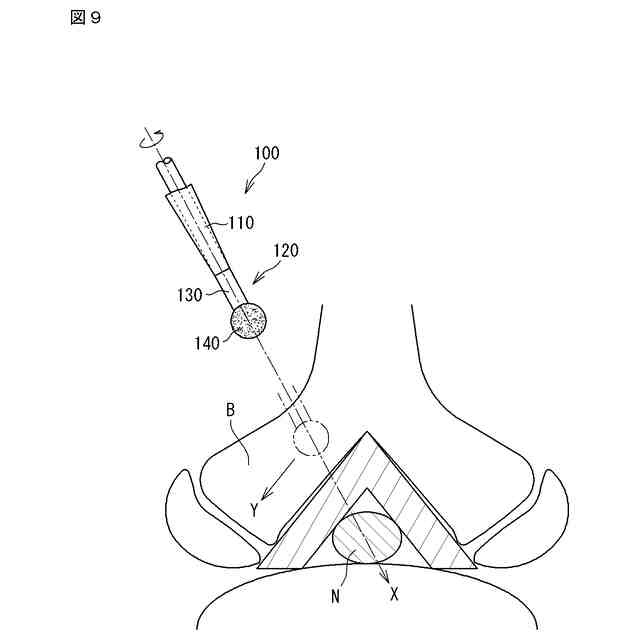

図９は、従来の内視鏡外科手術用ドリルを示す模式図である。
