特許ウォッチ

公開番号2025168860
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073676
出願日2024-04-30
発明の名称画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G03G 21/16 20060101AFI20251105BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】本発明は、従来の技術を発展させた新たな形態の画像形成装置を提供することを目的とする。
【解決手段】現像剤を収容するカートリッジを着脱可能な画像形成装置が、カートリッジから供給された現像剤を収容する収容部と、静電潜像が形成される感光体と、収容部に収容された現像剤を用いて感光体上の静電潜像を現像して現像剤像を形成する現像部と、カートリッジを収容する枠体と、カートリッジが枠体の内部に位置する装着位置と、カートリッジが枠体の外部に位置する退避位置とに、カートリッジを移動させる移動装置と、移動装置を制御する制御部と、記録材に形成された画像を読み取る読み取りユニットと、を備える。読み取りユニットは、カートリッジが装着位置から退避位置まで移動するまでのカートリッジの軌跡に重ならない位置にある。
【選択図】図18
特許請求の範囲【請求項１】
現像剤を収容するカートリッジを着脱可能な画像形成装置であって、
前記カートリッジから供給された前記現像剤を収容する収容部と、
静電潜像が形成される感光体と、
前記収容部に収容された前記現像剤を用いて前記感光体上の前記静電潜像を現像して現像剤像を形成する現像部と、
前記カートリッジを収容する枠体と、
前記カートリッジが前記枠体の内部に位置する装着位置と、前記カートリッジが前記枠体の外部に位置する退避位置とに、前記カートリッジを移動させる移動装置と、
前記移動装置を制御する制御部と、
記録材に形成された画像を読み取る読み取りユニットと、
を備え、
前記読み取りユニットは、前記カートリッジが前記装着位置から前記退避位置まで移動するまでの前記カートリッジの軌跡に重ならない位置にある、
ことを特徴とする画像形成装置。
続きを表示（約 820 文字）【請求項２】
前記読み取りユニットは、前記画像形成装置に装着された前記カートリッジの上方にある、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記移動装置は、前記カートリッジを保持するトレイを含み、
前記トレイは、前記カートリッジが前記装着位置に位置する収容位置と、前記カートリッジが前記退避位置に位置する取出位置とに移動し、
前記読み取りユニットは、前記トレイが前記収容位置から前記取出位置まで移動するまでの前記トレイの軌跡に重ならない位置にある、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記収容部と、前記現像部と、を備えるロータリを備え、
前記収容位置は、前記カートリッジが前記ロータリの内部に位置する位置であり、
前記取出位置は、前記カートリッジが前記ロータリの外部に位置する位置である、
ことを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記読み取りユニットの回動軸線は、前記ロータリの回転軸線の方向に沿って延びる、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記ロータリの前記回転軸線の方向において、前記トレイの位置と前記読み取りユニットの位置が少なくとも部分的に重なる、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記読み取りユニットは、原稿を搬送する原稿搬送部を備え、
前記原稿搬送部は、前記ロータリの前記回転軸線の方向に向かって前記原稿を搬送する、
ことを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記読み取りユニットは前記枠体の上方にある、
ことを特徴とする請求項１乃至７のいずれか一項に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１、２には、現像ローラと、画像形成装置の本体に対して着脱可能なトナーカートリッジと、を備えた画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８３３０５号公報
特開２００８－０９６８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、従来の技術を発展させた新たな形態の画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様は以下のようなものである。
【０００６】
現像剤を収容するカートリッジを着脱可能な画像形成装置であって、
前記カートリッジから供給された前記現像剤を収容する収容部と、
静電潜像が形成される感光体と、
前記収容部に収容された前記現像剤を用いて前記感光体上の前記静電潜像を現像して現像剤像を形成する現像部と、
前記カートリッジを収容する枠体と、
前記カートリッジが前記枠体の内部に位置する装着位置と、前記カートリッジが前記枠体の外部に位置する退避位置とに、前記カートリッジを移動させる移動装置と、
前記移動装置を制御する制御部と、
記録材に形成された画像を読み取る読み取りユニットと、
を備え、
前記読み取りユニットは、前記カートリッジが前記装着位置から前記退避位置まで移動するまでの前記カートリッジの軌跡に重ならない位置にある、
ことを特徴とする画像形成装置。
【発明の効果】
【０００７】
本発明によれば、従来の技術を発展させた新たな形態の画像形成装置を提供することができる。
【図面の簡単な説明】
【０００８】

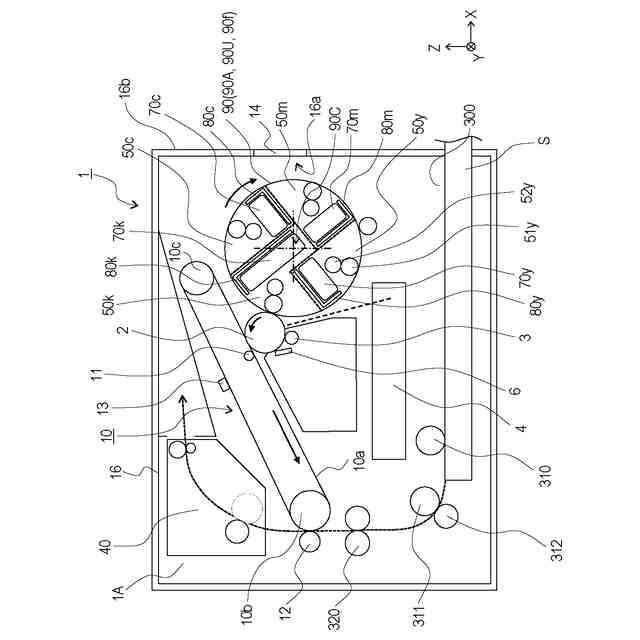

実施例１に係る画像形成装置の概略図。

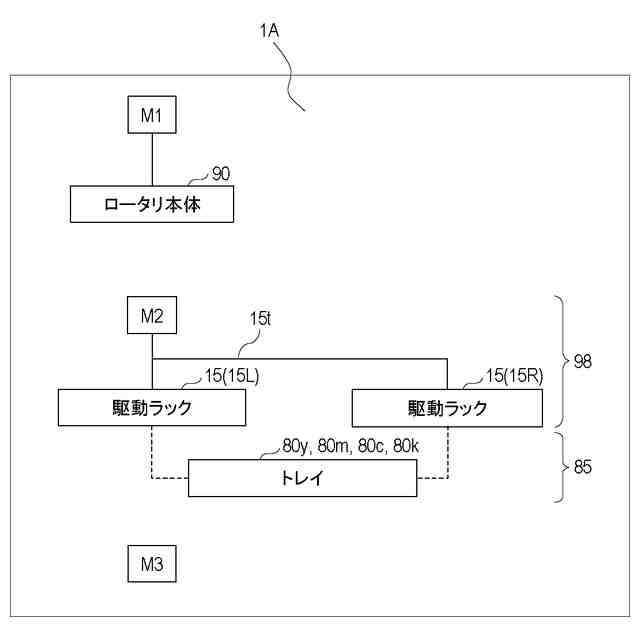

実施例１に係る画像形成装置の構成図。

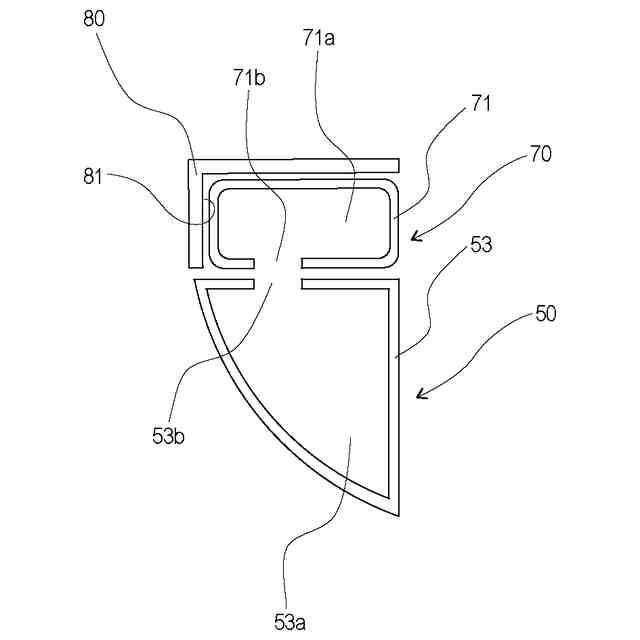

実施例１に係る現像ユニット、トナーカートリッジ及びトレイの模式図。

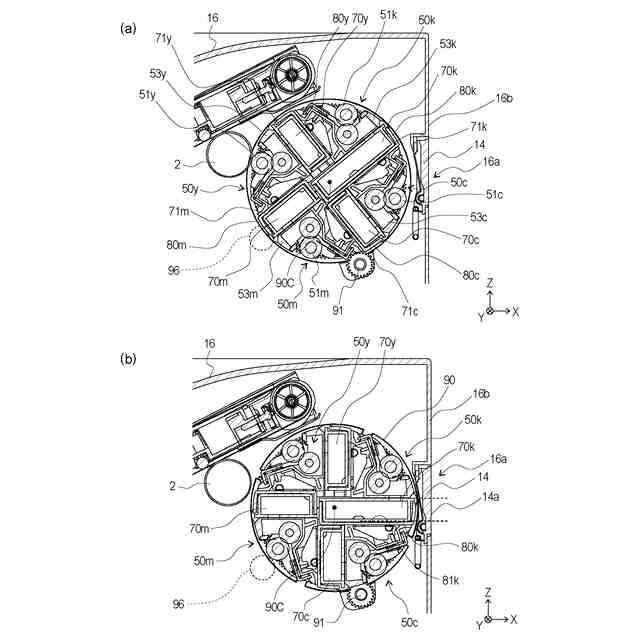

実施例１に係る画像形成装置の断面図（ａ、ｂ）。

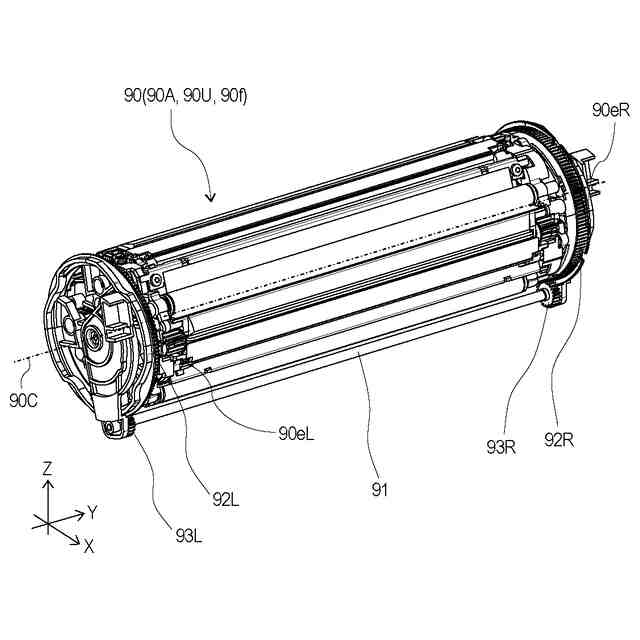

実施例１に係るロータリ本体の斜視図。

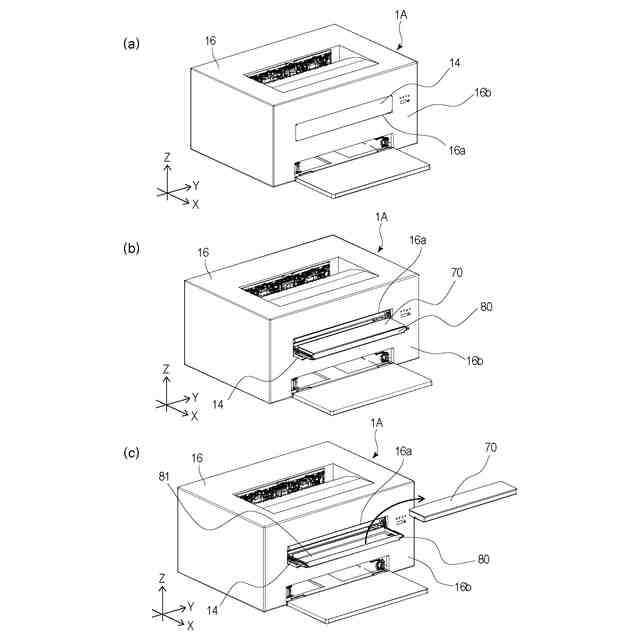

実施例１に係る画像形成装置の斜視図（ａ～ｃ）。

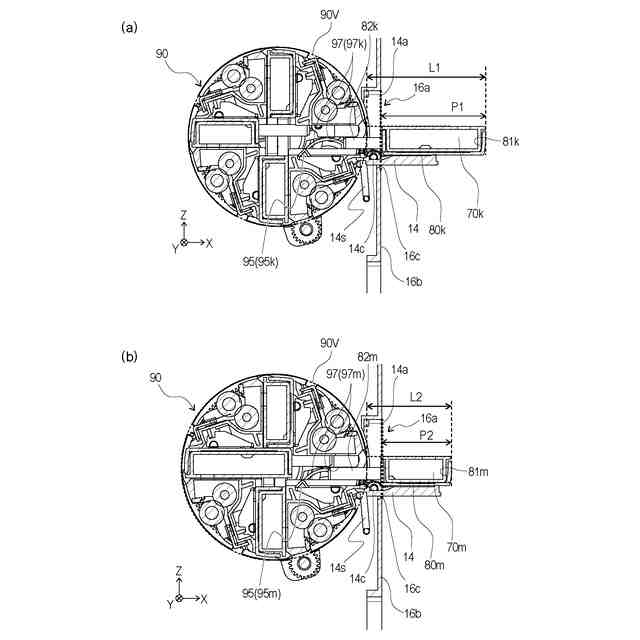

実施例１に係る画像形成装置の断面図（ａ、ｂ）。
実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。

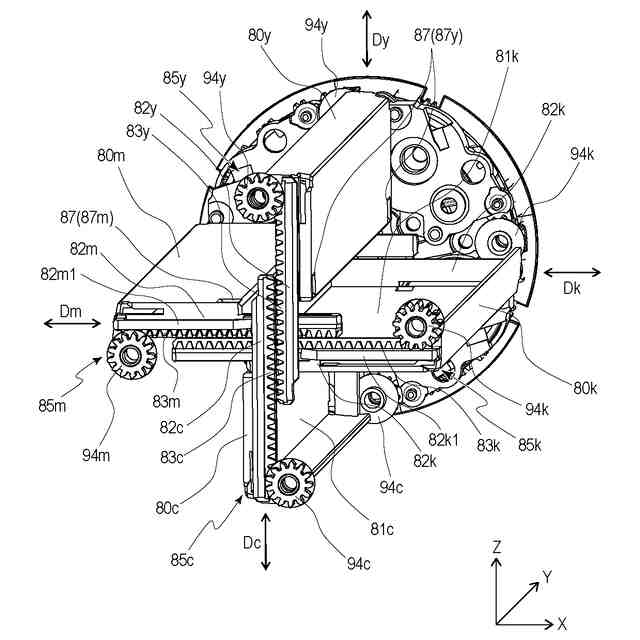

実施例１に係るロータリ本体の説明図。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。

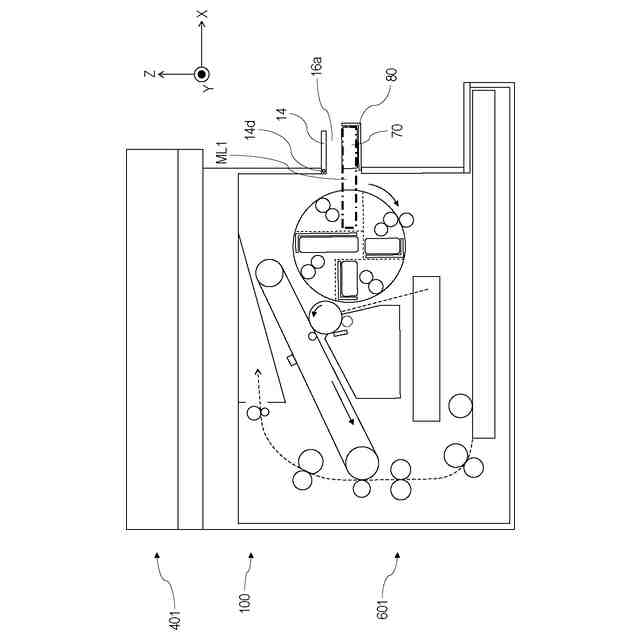

実施例２に係る画像形成装置の概略図。
実施例３に係る画像形成装置の平面図。
実施例３に係る読み取りユニットの平面図。
実施例３に係る画像形成装置の斜視図。
実施例３に係る画像形成装置の平面図（ａ～ｃ）。
実施例３に係る画像形成装置の平面図。
実施例３に係る画像形成装置の平面図。
実施例３に係る画像形成装置の斜視図。
実施例３に係る画像形成装置の斜視図。
実施例３に係る画像形成装置の平面図。
実施例３に係る画像形成装置の平面図。
実施例３に係る画像形成装置の平面図。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態について、図面を参照しながら説明する。
【００１０】
《実施例１》
図１～図１２（ａ、ｂ）を用いて、実施例１に係る画像形成装置１について説明する。以下の説明及び各図面において、画像形成装置１が水平面に設置された場合の鉛直方向をＺ方向とする。Ｚ方向と交差する方向であって、後述するロータリ本体９０の回転軸線９０Ｃの方向（ロータリの回転軸線方向）をＹ方向とする。Ｚ方向及びＹ方向の双方と交差する方向をＸ方向とする。Ｘ方向及びＹ方向は、好ましくは水平方向である。また、Ｘ方向、Ｙ方向、Ｚ方向は、好ましくは互いに直交する。また、必要に応じ、各図面に図示した矢印Ｘ、Ｙ、Ｚの方向をそれぞれ＋Ｘ側、＋Ｙ側、＋Ｚ側と表し、その反対側をそれぞれ－Ｘ側、－Ｙ側、－Ｚ側と表す。
（【００１１】以降は省略されています）
