公開番号2025168835
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073633
出願日2024-04-30
発明の名称フレキシブル管用継手
出願人大阪瓦斯株式会社,日本継手株式会社
代理人個人,個人
主分類F16L 33/00 20060101AFI20251105BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】フレキシブル管の先端が管係合部よりも十分に突出しているか否かの確認につき払われるべき注意をより軽減すること。

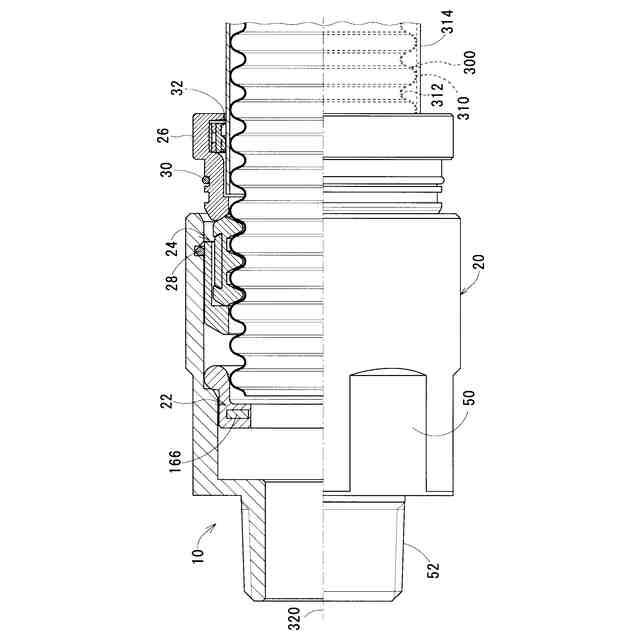

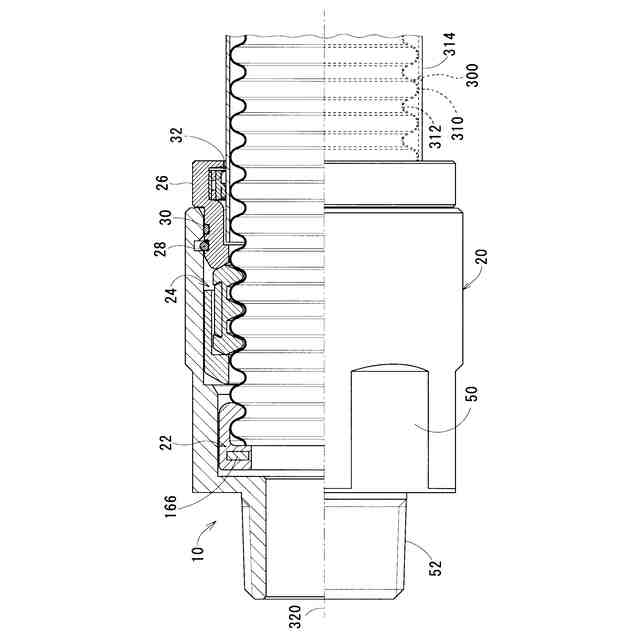

【解決手段】フレキシブル管用継手10は、継手本体20と、フレキシブル管シール材22と、管係合部24と、押輪26とを備える。管係合部24のリテーナ部は、フレキシブル管300に係合可能である。係合部24のシール材対向部は、継手本体20においてシール材収容部に近い位置でフレキシブル管シール材22と対向するように配置される。シール材対向部を、継手本体20内に進入したフレキシブル管300が通過可能である。
【選択図】図10
特許請求の範囲【請求項１】
継手本体と、
前記継手本体内にフレキシブル管が進入すると前記継手本体と前記フレキシブル管の外周面との間をシールするフレキシブル管シール材と、
前記継手本体内において前記フレキシブル管と係合する管係合部と、
前記管係合部が前記継手本体から脱落することを防止する押輪とを備え、
前記フレキシブル管には、円周方向全周にわたって延びる山部と谷部とが管軸方向へ交互に並設されており、
前記継手本体が、
前記フレキシブル管の進入口と、
前記進入口を介して前記継手本体の外に連通する前記フレキシブル管の進入路とを有しており、
前記進入路が、
前記進入口に連通し、前記フレキシブル管シール材の少なくとも一部が予め配置されるシール材待機部と、
前記シール材待機部に連通し、前記進入口からみて前記シール材待機部よりも奥側に配置され、前記シール材待機部よりも内径が小さいシール材収容部とを有しており、
前記フレキシブル管シール材が、前記シール材待機部内から前記シール材収容部に引き込まれることに伴って前記フレキシブル管の前記谷部にかみ合うフレキシブル管用継手であって、
前記管係合部が、
前記フレキシブル管に係合可能なリテーナ部と、
前記シール材待機部において前記リテーナ部よりも前記シール材収容部に近い位置で前記フレキシブル管シール材と対向するように配置され、前記継手本体内に進入した前記フレキシブル管が通過可能であるシール材対向部とを有していることを特徴とするフレキシブル管用継手。
続きを表示（約 800 文字）【請求項２】
前記シール材対向部が予め前記シール材待機部に配置されており、
前記リテーナ部が前記シール材対向部とは別体であることを特徴とする請求項１に記載のフレキシブル管用継手。
【請求項３】
前記シール材対向部が、
前記フレキシブル管シール材側に配置されるシール材側配置部と、
前記進入口側に配置され、前記リテーナ部が進入可能である進入口側配置部とを有していることを特徴とする請求項２に記載のフレキシブル管用継手。
【請求項４】
前記シール材対向部が、前記フレキシブル管シール材と対向するように配置され、前記フレキシブル管シール材に近づくにつれ外径が小さくなるよう窄まる曲面を形成することを特徴とする請求項１に記載のフレキシブル管用継手。
【請求項５】
前記押輪が、前記継手本体内の所定の箇所において前記継手本体に接続されることにより前記管係合部が前記継手本体から脱落することを防止するものであり、
前記継手本体内の前記所定の箇所において前記押輪が前記継手本体に接続される際、前記押輪のいずれかの箇所が、前記フレキシブル管シール材の前記少なくとも一部が前記シール材待機部に配置されている際には前記管係合部のいずれかの箇所が配置され前記フレキシブル管シール材の前記少なくとも一部が前記シール材収容部に引き込まれると前記管係合部が配置されなくなる箇所に配置されることを特徴とする請求項１に記載のフレキシブル管用継手。
【請求項６】
前記リテーナ部が、
ベース部および前記ベース部から突出する爪部をそれぞれ有する接続対象引掛部の対と、
前記接続対象引掛部の対が固定される固定部とを有しており、
前記固定部の素材が膨張黒鉛を含むことを特徴とする請求項１に記載のフレキシブル管用継手。

発明の詳細な説明【技術分野】
【０００１】
本発明はフレキシブル管用継手に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
特許文献１はフレキシブル管用継手を開示する。このフレキシブル管用継手は、継手本体、管係合部、および、押輪を備える。管係合部は継手本体内に収容される。押輪は継手本体内に進入する。継手本体がフレキシブル管の進入口とフレキシブル管の進入路とを有する。進入路に管係合部が配置される。進入路は進入口を介して継手本体の外に連通する。管係合部が、フレキシブル管が貫通する貫通空間を取囲む。管係合部が、フレキシブル管が貫通空間を貫通するとフレキシブル管が貫通空間から後退し抜けることを防止する。押輪が、管係合部がフレキシブル管ごと継手本体内から抜け落ちることを防止する。管係合部が、複数の引掛部と、固定部とを有する。引掛部は、フレキシブル管の外周面にそれぞれ引っ掛かる。固定部には、複数の引掛部が固定される。
【０００３】
特許文献１に開示されたフレキシブル管用継手は、狭い場所に設けられているフレキシブル管へ容易に接続できる。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１３／１３２５８５号パンフレット
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されたフレキシブル管用継手には、次に述べられる注意が小さくないという問題点がある。その注意は、このフレキシブル管用継手を用いる作業者が払うものである。その注意は、フレキシブル管の先端が管係合部よりも十分に突出しているか否かの確認につき払われるものである。
【０００６】
本発明は、この問題点を解消するためになされたものである。その目的は、フレキシブル管の先端が管係合部よりも十分に突出しているか否かの確認につき払われるべき注意がより軽減されるフレキシブル管用継手を提供することにある。
【課題を解決するための手段】
【０００７】
図面に基づいて本発明のフレキシブル管用継手が説明される。なおこの欄で図中の符号を使用したのは発明の内容の理解を助けるためである。この欄で図中の符号を使用することには発明の内容を図示した範囲に限定する意図がない。
【０００８】

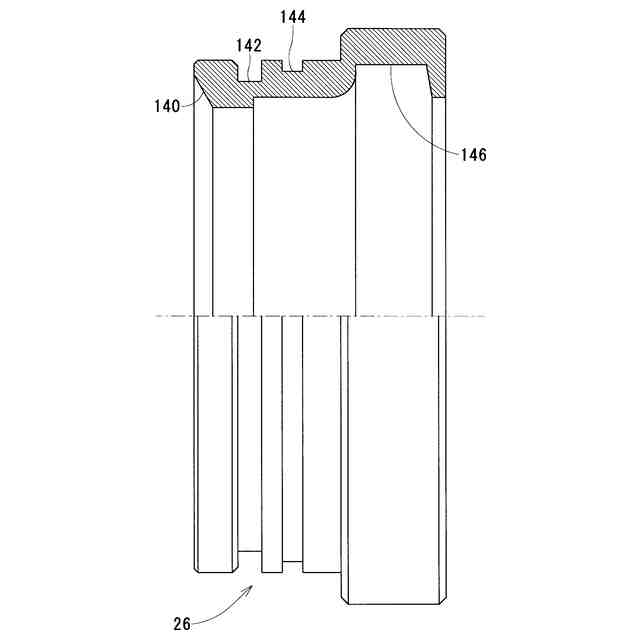

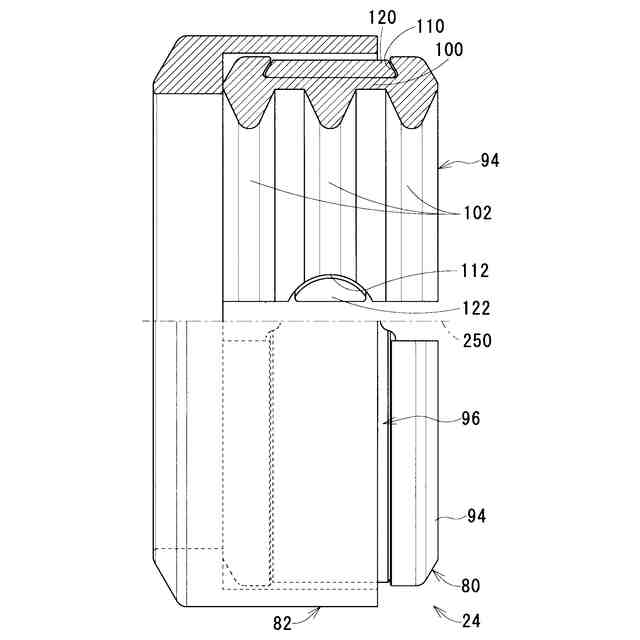

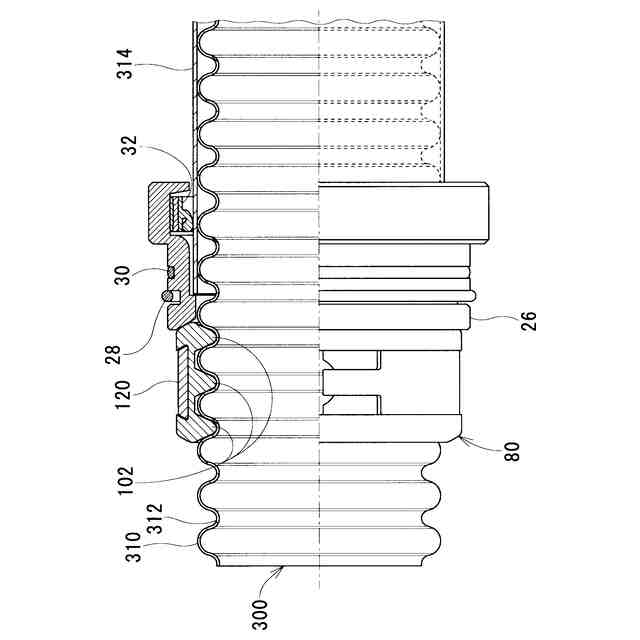

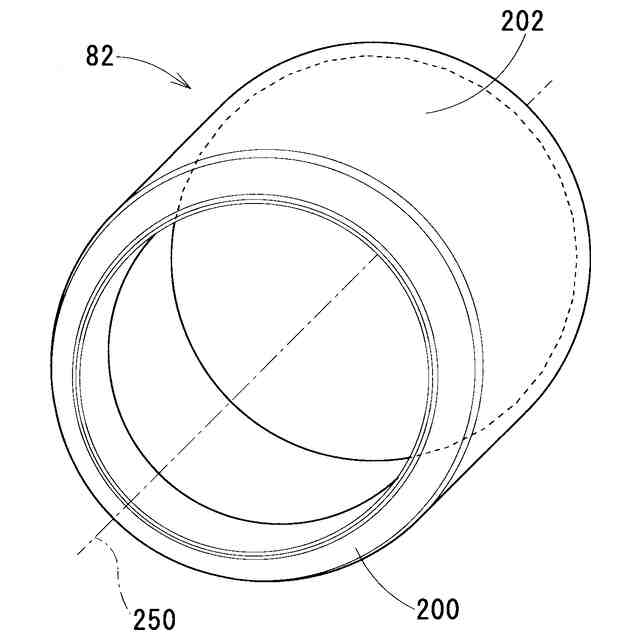

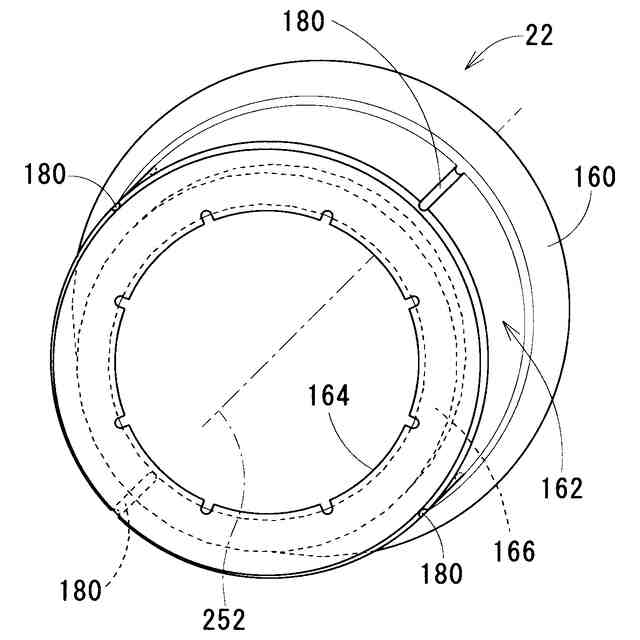

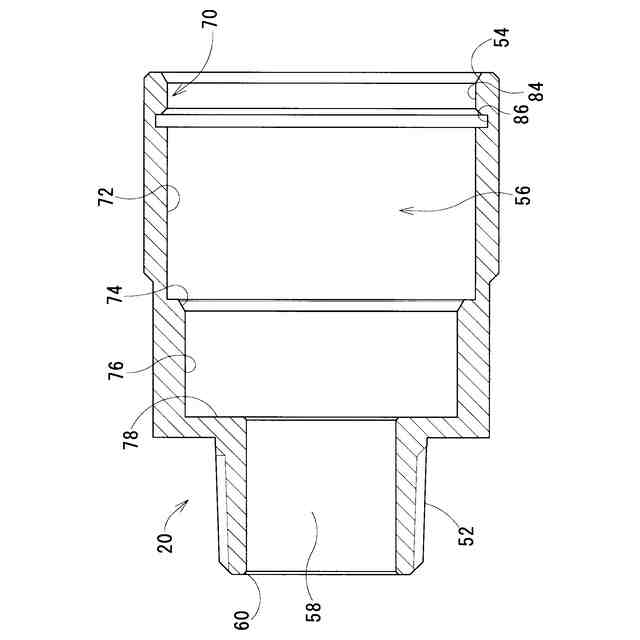

上述した目的を達成するために、本発明のある局面に従うと、フレキシブル管用継手１０は、継手本体２０と、フレキシブル管シール材２２と、管係合部２４，４２４と、押輪２６とを備える。フレキシブル管シール材２２は、継手本体２０内にフレキシブル管３００が進入すると継手本体２０とフレキシブル管３００の外周面との間をシールする。管係合部２４，４２４は、継手本体２０内においてフレキシブル管３００と係合する。押輪２６は、管係合部２４，４２４が継手本体２０から脱落することを防止する。フレキシブル管３００には、円周方向全周にわたって延びる山部３１０と谷部３１２とが管軸方向へ交互に並設されている。継手本体２０が、フレキシブル管３００の進入口５４と、フレキシブル管３００の進入路５６とを有している。進入路５６は進入口５４を介して継手本体２０の外に連通する。進入路５６が、シール材待機部７２と、シール材収容部７６とを有している。シール材待機部７２は、進入口５４に連通する。シール材待機部７２は、フレキシブル管シール材２２の少なくとも一部が予め配置される。シール材収容部７６は、シール材待機部７２に連通する。シール材収容部７６は、進入口５４からみてシール材待機部７２よりも奥側に配置される。シール材収容部７６は、シール材待機部７２よりも内径が小さい。フレキシブル管シール材２２が、シール材待機部７２内からシール材収容部７６に引き込まれることに伴ってフレキシブル管３００の谷部３１２にかみ合う。管係合部２４，４２４が、リテーナ部８０，４８０と、シール材対向部８２，４８２とを有している。リテーナ部８０，４８０は、フレキシブル管３００に係合可能である。シール材対向部８２，４８２は、シール材待機部７２においてリテーナ部８０，４８０よりもシール材収容部７６に近い位置でフレキシブル管シール材２２と対向するように配置される。シール材対向部８２，４８２は、継手本体２０内に進入したフレキシブル管３００が通過可能である。
【０００９】
シール材待機部７２よりも内径が小さいシール材収容部７６が進入口５４からみてシール材待機部７２よりも奥側に配置されると、シール材待機部７２とシール材収容部７６との間に段差となる箇所が形成されることとなる。加えて、シール材待機部７２においてリテーナ部８０，４８０よりもシール材収容部７６に近い位置でフレキシブル管シール材２２と対向するようにシール材対向部８２，４８２が配置される。この場合、フレキシブル管３００の先端がシール材対向部８２，４８２よりも十分に突出していなければ、フレキシブル管シール材２２がシール材待機部７２内からシール材収容部７６に引き込まれることに先だって次に述べられる現象が生じる。その現象は、シール材待機部７２とシール材収容部７６との段差となる箇所へシール材対向部８２，４８２がフレキシブル管シール材２２を押し付ける現象である。その現象が生じると、フレキシブル管シール材２２はフレキシブル管３００の谷部３１２にかみ合えなくなる。しかも、管係合部２４，４２４が継手本体２０内において奥へ進めなくなる。このようにして管係合部２４，４２４が奥へ進めなくなった場合と、上述された現象が生じずフレキシブル管シール材２２がフレキシブル管３００の谷部３１２にかみ合った場合とではフレキシブル管３００を介してこのフレキシブル管用継手１０を用いる作業者が受ける感触が異なる。その感触の原因となる現象が異なるためである。そのような感触の相違に応じて、フレキシブル管３００の先端が管係合部２４，４２４よりも十分に突出しているか否かが確認され得る。それが確認され得るので、その確認につき払われるべき注意がより軽減される。
【００１０】
また、上述されたシール材対向部８２が予めシール材待機部７２に配置されていることが望ましい。この場合、リテーナ部８０がシール材対向部８２とは別体であることが望ましい。
（【００１１】以降は省略されています）
