公開番号2025168596
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025150685,2021127280
出願日2025-09-10,2021-08-03
発明の名称台車
出願人大一機材工業株式会社
代理人個人
主分類B62B 3/02 20060101AFI20251030BHJP(鉄道以外の路面車両)
要約【課題】台車本体に対して折畳み可能な支柱を有する台車において、支柱の固定を安定させるとともに、軽量化を図ることができる台車を提供する。

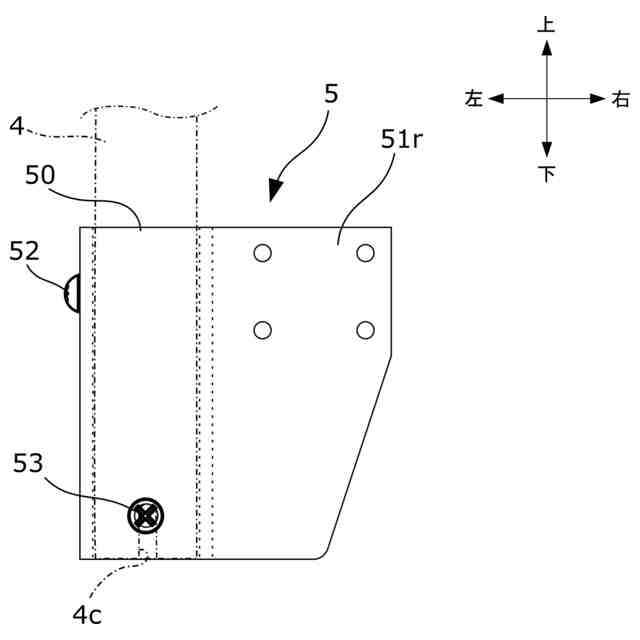

【解決手段】台車本体2の四隅に設けられた支柱保持部材50に支柱4を差し込むとともに、支柱4を折畳み可能にした台車1において、支柱4を支柱保持部材50に差し込んだときに差し込みを受け止める支柱受け軸53に嵌合するU字穴4cを設けることで、差し込み量を大きくする。
【選択図】図7
特許請求の範囲【請求項１】
台車本体と、
前記台車本体に回動自在に設けられた支柱と、を備え、
前記支柱の下部を受け止める支柱受け軸が設けられ、前記支柱の下部に下方に開口する切欠部が設けられ、前記支柱を立てたときに前記切欠部が前記支柱受け軸に嵌合し、
前記支柱が回動する方向に前記支柱受け軸が延びている、
ことを特徴とする台車。
続きを表示（約 180 文字）【請求項２】
前後に位置する支柱が後方及び前方に折畳まれたときに、各支柱の上面を前記台車本体の上面と面一にした、
ことを特徴とする請求項１に記載の台車。
【請求項３】
前後で対向する支柱を折畳んだときに、支柱の互いに重なる部分が干渉しないように、逃げ部を設けた、
ことを特徴とする請求項１または２に記載の台車。

発明の詳細な説明【技術分野】
【０００１】
本発明は、資材などの運搬や保管等に用いられる台車に関し、特に、台車に載置した資材が荷崩れしないように台車本体の四隅に設けられる支柱のがたつきを防止し、また、構造上比較的軽い材料での製作を可能とすることで台車の軽量化も図ることができる台車に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
建設現場や工場、或いは配送所などでは、完成品または原材料などの資材を運搬や保管等する台車として平台車が一般に用いられている。
【０００３】

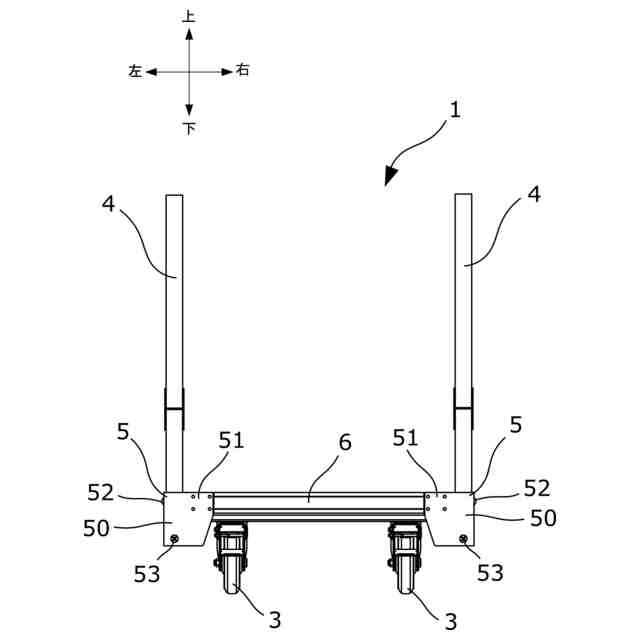

この種の平台車は、例えば、矩形の枠状又は板状に組み立てられた台車本体の下面に４つのキャスタが取り付けられ、台車本体に積載した資材が横崩れしないように台車本体の上面四隅に支柱が設けられている。
【０００４】
このような平台車は、台車本体に支柱を折畳みできるようにすることで台車の持運びや保管をコンパクトにすることができるようになっている。
【先行技術文献】
【特許文献】
【０００５】
特許第４３７３３０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、特許文献１に記載の平台車にあっては、資材を積載するときに荷受台１に折畳んだ支柱５を立てて支柱保持部２に差し込むことになるが、その差し込み量が少ないと支柱５ががたついたり、支柱５の固定が不安定になったりするという問題があった。また、上述の支柱保持部２への支柱５の差し込み量が少ない場合でも堅牢な固定を成すために鉄系材料など強度が強い（高硬度、低粘性）材料を使わなければならず、平台車の軽量化を図ることができないという問題もあった。
【０００７】
そこでこの発明は、支柱の支柱保持部材に対する差し込み量を大きくすることで垂直に立てた支柱の固定を安定させるとともに、軽量化を図ることができる台車を提供することを目的とする。
【課題を解決するための手段】
【０００８】

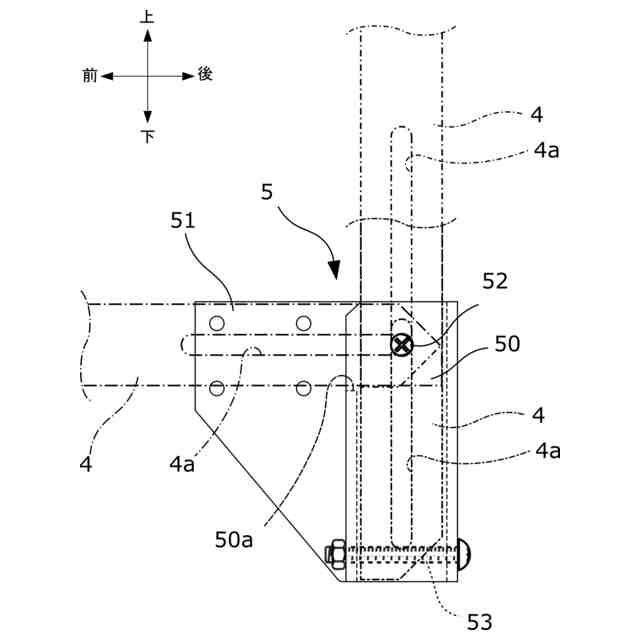

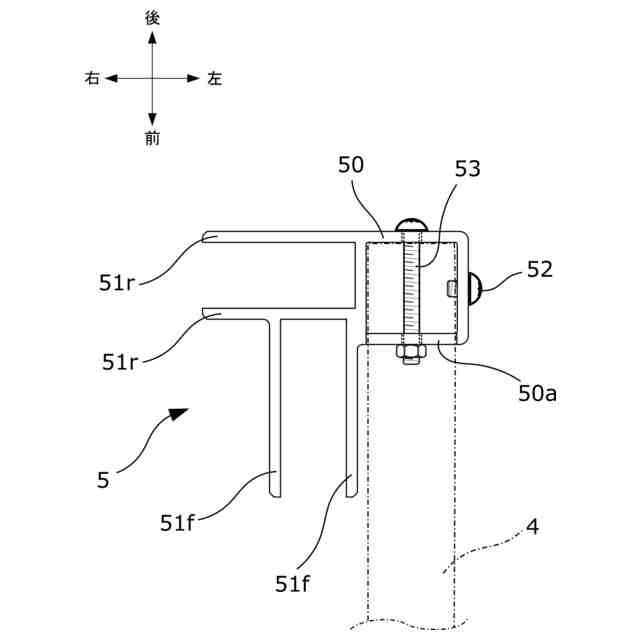

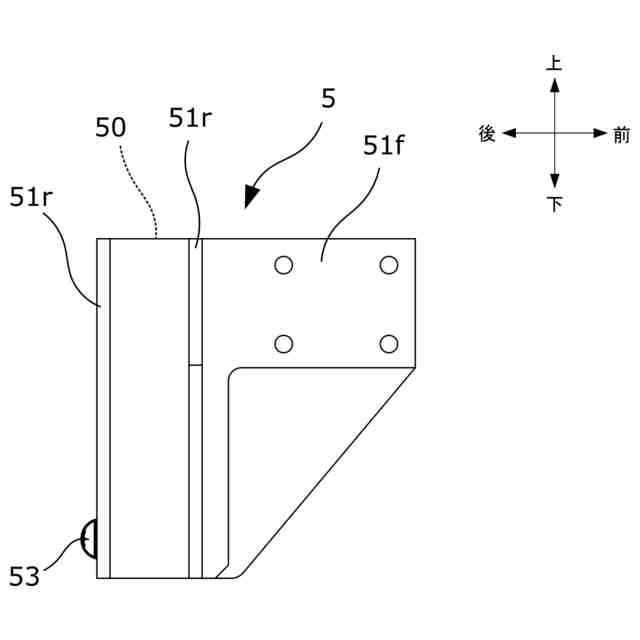

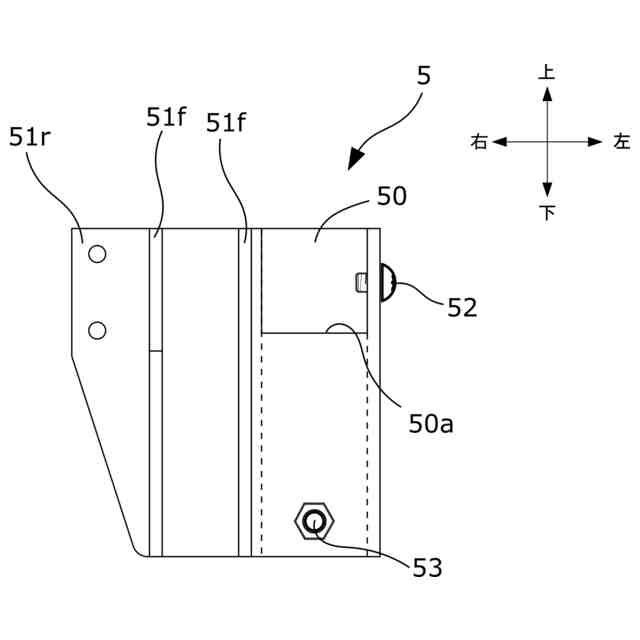

上記課題を解決するために、この発明に係る台車は、平面視で四角形を呈し下面にキャスタが設けられた台車本体と、前記台車本体の四隅に設けられ上下方向に延びる角筒状の支柱保持部材と、前記支柱保持部材内に内嵌するように差し込まれる角筒状の支柱と、を備え、前記支柱の側面下部には上下方向に延びる長孔が形成され、前記支柱保持部材の上部には前記長孔に嵌合する支軸が設けられ、前記支軸を前記支柱の長孔に嵌合することで、前記支柱を前記支柱保持部材に対して回動自在で折畳み可能にするとともに、前記支柱を立てたときに前記支柱保持部材に差し込み可能にし、また、前記支柱保持部材の下部には前記支柱の下部を受け止める支柱受け軸が設けられ、前記支柱の下部前後側面に下方に開口する切欠部が設けられ、前記支柱を立てて下方に差し込んだときに前記切欠部が前記支柱受け軸に嵌合する、ようにしてもよい。
【０００９】
この発明に係る台車は、前後に位置する支柱が後方及び前方に折畳まれたときに、各支柱の上面を前記台車本体の上面と面一にする、ようにしてもよい。
【００１０】
この発明に係る台車は、前後で対向する支柱を折畳んだときに、支柱の互いに重なる部分が干渉しないように、逃げ部を設ける、ようにしてもよい。
【発明の効果】
（【００１１】以降は省略されています）
