公開番号2025167898
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072901
出願日2024-04-26
発明の名称制御装置、制御方法、及びプログラム
出願人株式会社CoLab
代理人弁理士法人キュリーズ
主分類B25J 9/16 20060101AFI20251030BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】ロボット装置をより適切に制御することを可能とする。

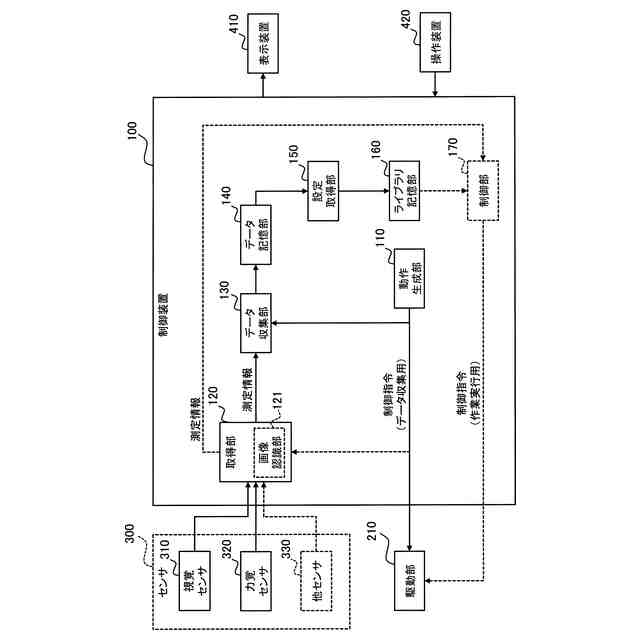

【解決手段】制御装置は、ロボット装置の動作状態を目標状態から前記目標状態とは異なる任意状態へ変更する逆方向動作を実行させるための制御指令を生成する動作生成部と、前記ロボット装置の動作状態に関する測定を行うためのセンサを用いて得られる測定情報を取得する取得部と、前記制御指令に従った前記逆方向動作の実行中に、当該制御指令と前記測定情報とのセットを含むデータを繰り返し収集するデータ収集部と、を備え、前記センサは、視覚センサ及び力覚センサの少なくとも一方を含む。
【選択図】図2
特許請求の範囲【請求項１】
ロボット装置の動作状態を目標状態から前記目標状態とは異なる任意状態へ変更する逆方向動作を実行させるための制御指令を生成する動作生成部と、
前記ロボット装置の動作状態に関する測定を行うためのセンサを用いて得られる測定情報を取得する取得部と、
前記制御指令に従った前記逆方向動作の実行中に、当該制御指令と前記測定情報とのセットを含むデータを繰り返し収集するデータ収集部と、を備え、
前記センサは、視覚センサ及び力覚センサの少なくとも一方を含む
制御装置。
続きを表示（約 1,500 文字）【請求項２】
前記動作生成部は、前記ロボット装置の動作状態を前記目標状態から互いに異なる複数の任意状態に変更する複数パターンの逆方向動作を実行させるための前記制御指令を生成し、
前記データ収集部は、前記複数パターンの逆方向動作のそれぞれについて前記データを繰り返し収集する
請求項１に記載の制御装置。
【請求項３】
前記動作生成部は、
前記目標状態に近い領域ほど前記データの収集量が多くなる前記制御指令を生成し、
前記目標状態から遠い領域ほど前記データの収集量が少なくなる前記制御指令を生成する
請求項１に記載の制御装置。
【請求項４】
前記取得部は、
前記目標状態に近い領域ほど前記測定情報の取得量が多くなるよう取得周期を短縮し、
前記目標状態から遠い領域ほど前記測定情報の取得量が多くなるよう取得周期を延長する
請求項１に記載の制御装置。
【請求項５】
前記取得部は、前記目標状態で得られる目標測定情報と、前記逆方向動作の実行中に得られる現在測定情報と、の差分を相対測定情報として取得し、
前記データ収集部は、前記制御指令に従った前記逆方向動作の実行中に、当該制御指令と前記相対測定情報とのセットを含む前記データを繰り返し収集する
請求項１に記載の制御装置。
【請求項６】
前記取得部は、前記センサの出力又は前記制御指令に応じて前記ロボット装置に関する速度関係値を含む前記測定情報を取得し、
前記データ収集部は、前記制御指令に従った前記逆方向動作の実行中に、当該制御指令と、前記速度関係値を含む前記測定情報と、のセットを含む前記データを繰り返し収集する
請求項１に記載の制御装置。
【請求項７】
前記データ収集部が収集した前記データに基づいて、前記ロボット装置を用いた作業を行うための設定情報を取得する設定取得部と、
前記設定情報を用いて、前記作業を行うための制御を前記ロボット装置に対して行う制御部と、さらに備える
請求項１乃至６のいずれか１項に記載の制御装置。
【請求項８】
前記設定取得部は、前記データ収集部が収集した前記データを学習用データとして用いて、前記測定情報から前記制御指令を導出するための学習済みモデルを含む前記設定情報を機械学習により取得し、
前記制御部は、前記学習済みモデルを含む前記設定情報を用いて、前記作業中に得られる前記測定情報に基づいて前記制御を行う
請求項７に記載の制御装置。
【請求項９】
前記センサは、前記視覚センサ及び前記力覚センサを含み、

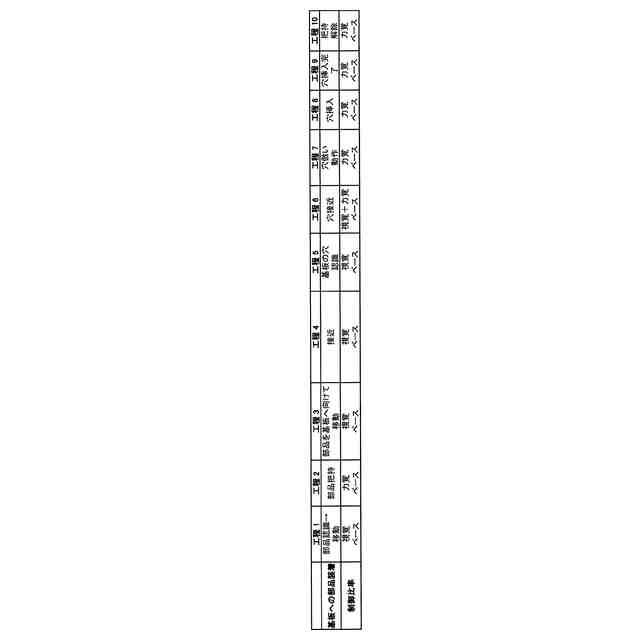

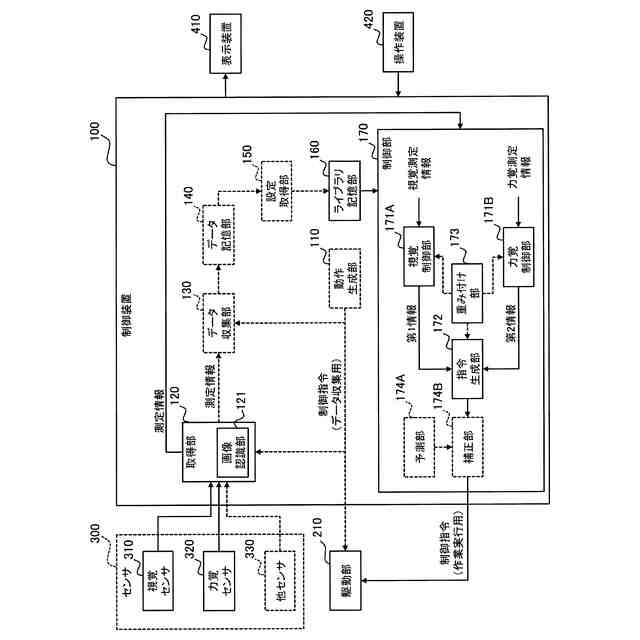

前記設定取得部は、前記視覚センサを用いて得られる視覚測定情報による前記制御である視覚制御と、前記力覚センサを用いて得られる力覚測定情報による前記制御である力覚制御と、の制御比率を設定するための情報を含む前記設定情報を取得し、

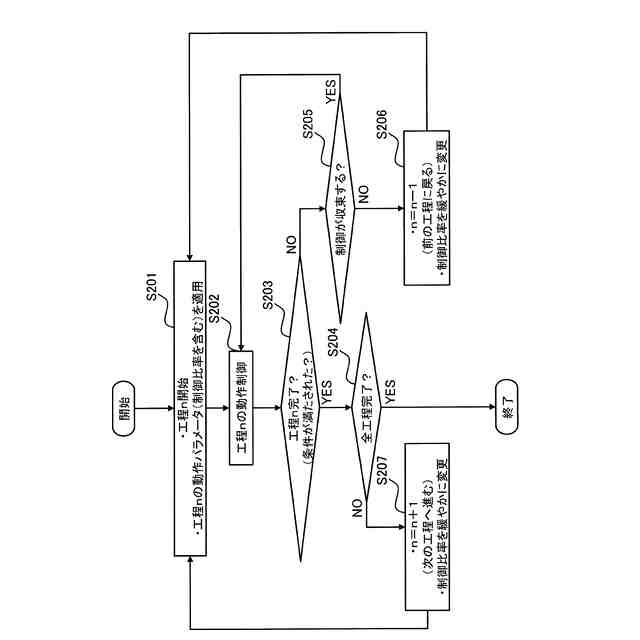

前記制御部は、前記設定情報を用いて、前記ロボット装置を用いた作業の状況に応じて前記制御比率を動的に又は段階的に変更する
請求項７に記載の制御装置。
【請求項１０】
前記制御部は、
前記作業中に得られる前記測定情報又は制御指令から前記ロボット装置に関する速度関係値を導出し、
前記設定情報及び前記測定情報に基づいて、前記速度関係値と速度関係目標値との差分を減少させる制御を前記ロボット装置に対して繰り返し行う
請求項７に記載の制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ロボット装置を制御する制御装置、制御方法、及びプログラムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、ロボット装置を制御する制御装置が広く用いられている。このような制御装置において、視覚センサ及び力覚センサを用いてロボット装置の動作状態を測定すると共に、ロボット装置の動作状態を目標状態にするよう制御する技術が知られている（例えば、特許文献１参照）。
【０００３】
また、従来、ロボット装置の動作を学習する方法として、ロボット装置を人手で動かして、実行させる一連の動作を記録するティーチングが採用されている。
【先行技術文献】
【特許文献】
【０００４】
特許第７２９５３４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来技術では、作業の環境及び／又は対象物が少しでも変化した場合には、新たにティーチングを行う必要がある。そのため、従来技術では、ロボット装置の動作の制御に利用可能なデータを効率的に収集することが難しい。
【０００６】
本開示は、ロボット装置をより適切に制御することを可能とする制御装置、制御方法、及びプログラムを提供する。
【課題を解決するための手段】
【０００７】
本開示の第１の態様に係る制御装置は、ロボット装置の動作状態を目標状態から前記目標状態とは異なる任意状態へ変更する逆方向動作を実行させるための制御指令を生成する動作生成部と、前記ロボット装置の動作状態に関する測定を行うためのセンサを用いて得られる測定情報を取得する取得部と、前記制御指令に従った前記逆方向動作の実行中に、当該制御指令と前記測定情報とのセットを含むデータを繰り返し収集するデータ収集部と、を備え、前記センサは、視覚センサ及び力覚センサの少なくとも一方を含む。
【０００８】
本開示の第２の態様に係る制御方法は、ロボット装置の動作状態を目標状態から前記目標状態とは異なる任意状態へ変更する逆方向動作を実行させるための制御指令を生成することと、前記ロボット装置の動作状態に関する測定を行うためのセンサを用いて得られる測定情報を取得することと、前記制御指令に従った前記逆方向動作の実行中に、当該制御指令と前記測定情報とのセットを含むデータを繰り返し収集することと、を有し、前記センサは、視覚センサ及び力覚センサの少なくとも一方を含む。
【０００９】
本開示の第３の態様に係るプログラムは、制御装置に、ロボット装置の動作状態を目標状態から前記目標状態とは異なる任意状態へ変更する逆方向動作を実行させるための制御指令を生成することと、前記ロボット装置の動作状態に関する測定を行うためのセンサを用いて得られる測定情報を取得することと、前記制御指令に従った前記逆方向動作の実行中に、当該制御指令と前記測定情報とのセットを含むデータを繰り返し収集することと、を実行させ、前記センサは、視覚センサ及び力覚センサの少なくとも一方を含む。
【発明の効果】
【００１０】
本開示の一態様によれば、ロボット装置をより適切に制御することを可能とする制御装置、制御方法、及びプログラムを提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
