公開番号2025167706
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072545
出願日2024-04-26
発明の名称冷蔵庫
出願人日立グローバルライフソリューションズ株式会社
代理人ポレール弁理士法人
主分類F25D 23/02 20060101AFI20251030BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】
本発明は、観音開き式の左右扉を有する冷蔵庫に関して、左右扉間の境界部からの外気流入や、境界部における結露を簡便に且つ低コストで抑制する技術を提供することを目的とする。
【解決手段】
本実施例の冷蔵庫は、左扉2a及び右扉2bの相互に対向する側面部80a,80bの間に配置される封止部材として、側面部80a,80bの一方又は両方に設けられて上下に延在する前端封止部材51a,51bと、側面部80a,80bの一方又は両方に設けられて上下に延在し、前端封止部材51a,51bに対して後方向に離間している後端封止部材52a,52bと、側面部80a,80bの一方又は両方に設けられて前後に延在する上端封止部材と、側面部80a,80bの一方又は両方の下端部に設けられて前後に延在し、上端封止部材に対して下方向に離間している下端封止部材と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
内部空間が冷却される貯蔵室と、前記貯蔵室の前方開口側に配された回動式の左扉及び右扉と、前記左扉及び前記右扉の相互に対向する２つの側面部の間に配置された封止部材と、を備えた冷蔵庫において、
前記封止部材として、
２つの前記側面部の一方又は両方に設けられて上下に延在する前端封止部材と、
２つの前記側面部の一方又は両方に設けられて上下に延在し、前記前端封止部材に対して後方向に離間している後端封止部材と、
２つの前記側面部の一方又は両方に設けられて前後に延在する上端封止部材と、
２つの前記側面部の一方又は両方の下端部に設けられて前後に延在し、前記上端封止部材に対して下方向に離間している下端封止部材と、を備えたことを特徴とする冷蔵庫。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の冷蔵庫において、
前記封止部材は、前記左扉及び前記右扉が閉状態において、前記左扉の前記側面部と前記右扉の前記側面部とで挟まれた空間が形成され、
該空間の前方に前記前端封止部材が、後方に前記後端封止部材が、上方に前記上端封止部材が、及び下方に前記下端封止部材が配されていることを特徴とする冷蔵庫。
【請求項３】
請求項２に記載の冷蔵庫において、
前記前端封止部材は、断面形状が中空又は中実状であることを特徴とする冷蔵庫。
【請求項４】
請求項３に記載の冷蔵庫において、
前記後端封止部材は柔軟な薄板状であることを特徴とする冷蔵庫。
【請求項５】
請求項１又は２に記載の冷蔵庫において、
前記前端封止部材は、前記左扉及び前記右扉の回転軸よりも前方に配置されていることを特徴とする冷蔵庫。
【請求項６】
請求項２に記載の冷蔵庫において、
左右方向に突出して前記空間に配されて、上下、前後、又は斜め方向に延在する仕切り部材を備えていることを特徴とする冷蔵庫。
【請求項７】
請求項４に記載の冷蔵庫において、
前記前端封止部材は、左右方向の接触圧力で前記空間を封止し、
前記後端封止部材は、前後方向の接触圧力で前記空間を封止することを特徴とする冷蔵庫。
【請求項８】
請求項２に記載の冷蔵庫において、
前記前端封止部材と前記上端封止部材及び／又は前記下端封止部材とは、折れ曲がった一部材で構成され、
前記左扉または前記右扉のうち一方の扉は、前記封止部材として、前記上端封止部材としての第１上端封止部材と、前記第１上端封止部材の上側に設けられた第２上端封止部材と、前記下端封止部材としての第１下端封止部材と、前記第１下端封止部材の下側に設けられた第２下端封止部材と、を有し、
前記左扉または前記右扉のうち他方の扉は、前記封止部材として、前記上端封止部材と、前記下端封止部材と、を有し、
前記他方の扉の上端封止部材は、前記一方の扉の前記第１上端封止部材及び前記第２上端封止部材と接触して前記空間を封止し、
前記他方の扉の下端封止部材は、前記一方の扉の前記第１下端封止部材及び前記第２下端封止部材と接触して前記空間を封止することを特徴とする冷蔵庫。
【請求項９】
請求項２に記載の冷蔵庫において、
前記空間より前方を含む範囲を加熱する加熱源を備えていることを特徴とする冷蔵庫。
【請求項１０】
請求項９に記載の冷蔵庫において、
前記加熱源は、前記左扉又は右扉の一方に配され、
前記前端封止部材は、前記後端封止部材、前記上端封止部材及び前記下端封止部材の少なくとも何れかよりも熱伝導率が高いことを特徴とする冷蔵庫。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、冷蔵庫の左右扉間の境界部からの外気流入や、境界部における結露を防止する技術に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
観音開き式の左右扉を有する冷蔵庫において、左右扉間の境界部から冷蔵庫内への外気流入を防止するために、左右扉間の境界部を封止部材で封止し、冷蔵庫の庫内と庫外とを遮断する技術が提案されている。本技術に関する公知例として、例えば、特許文献１には、「箱体の庫内開口部において外周部の一側面を対向させて配置した二つの扉と、前記二つの扉の対向する一側面以外の庫内側縁面に設けられ閉扉時に前記箱体の開口部前縁に密着する第１のガスケットと、前記二つの扉の対向する一側面に配置されて閉扉時に相互に密着する一対の第２のガスケットを備えて、前記第２のガスケット内には連続した複数対の空気層を相対向して設けた」扉装置が記載されている（請求項１参照）。またこの扉装置は、「前記第２のガスケットのうち少なくとも一方をガスケット同志が離れる方向に挙動する可動型のガスケットとした」構成（請求項１６参照）、さらに「可動型の第２のガスケットを取り付ける扉の一側面に凹部を形成した扉側板を設け、前記扉側板の凹部の開口面に第２のガスケットを保持して動作する保持部材を備えた」構成（請求項１７参照）が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２０６８５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
観音開き式の左右扉間の境界部を封止部材で封止する冷蔵庫では、境界部からの外気流入だけではなく、境界部の結露も防止する必要がある。特許文献１の扉装置は、扉の対向する一側面に配置されて閉扉時に相互に密着する一対の封止部材を備えている。扉側面の一対の封止部材で冷蔵庫の庫内と庫外とを遮断するためには、扉側面上端や下端からの庫内への外気流入を防止するために、封止部材を扉側面の庫内側端部に接するように配置する必要がある。その際、扉側面の庫外側端部は外気に曝露されるため、庫内側端部を通じて庫内の冷気で冷やされた庫外側端部が外気に接触することで、庫外側端部の一部または全部に結露が発生する可能性がある。この結露の防止手段としては、左右扉の境界部に加熱源を設置する手段があるが、加熱源の追加コストや、その加熱源が電気ヒータであった場合、電力が必要となる。また、扉自体の断熱性を向上させる手段も考えられるが、断熱性能が高い材料を適用したり、扉を厚くしたりする必要があり、コスト増加や有効内容積減少に影響する。さらに、扉側面全体を覆うように一対の封止部材を設ける手段の場合、左右の封止部材の全面が密着するように封止圧力をかける必要や、封止部材の熱伝導により庫外の熱が庫内に伝わる可能性があり、扉開閉力増加や消費電力増加に影響する。
【０００５】
本発明は、上記のような課題を解決するためになされたものであり、観音開き式の左右扉を有する冷蔵庫に関して、左右扉間の境界部からの外気流入や、境界部における結露を簡便に且つ低コストで抑制する技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本願は上記課題を解決する手段を複数含んでいるが、その一例を挙げるならば、「内部空間が冷却される貯蔵室と、前記貯蔵室の前方開口側に配された回動式の左扉及び右扉と、前記左扉及び前記右扉の相互に対向する２つの側面部の間に配置された封止部材と、を備えた冷蔵庫において、前記封止部材は、前記封止部材として、２つの前記側面部の一方又は両方に設けられて上下に延在する前端封止部材と、２つの前記側面部の一方又は両方に設けられて上下に延在し、前記前端封止部材に対して後方向に離間している後端封止部材と、２つの前記側面部の一方又は両方に設けられて前後に延在する上端封止部材と、２つの前記側面部の一方又は両方の下端部に設けられて前後に延在し、前記上端封止部材に対して下方向に離間している下端封止部材と、を備えた」ことを特徴とする。
【図面の簡単な説明】
【０００７】

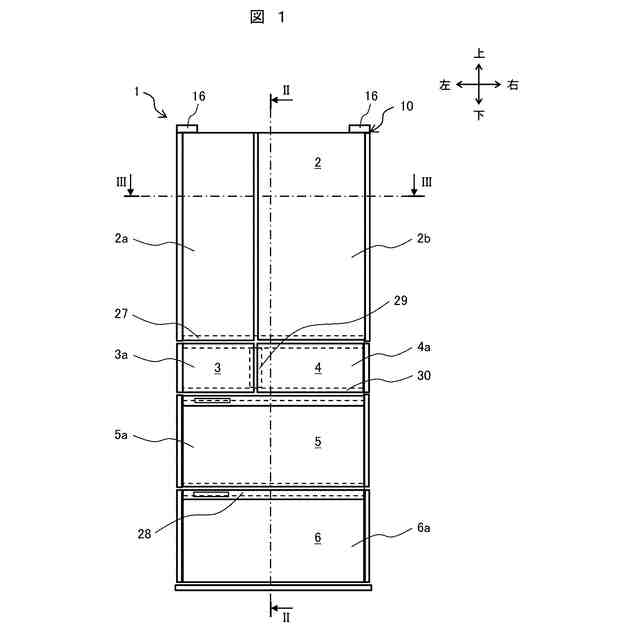

本発明の一実施例に係る冷蔵庫の正面図である。

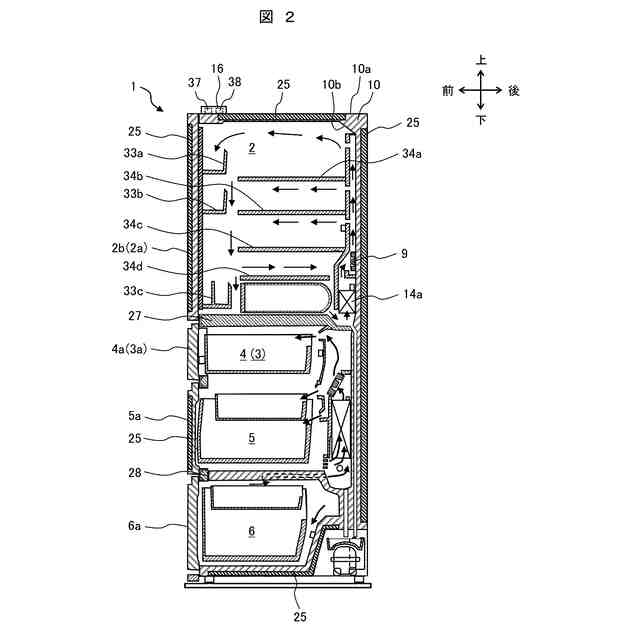

本発明の一実施例に係る冷蔵庫の縦断面図である。

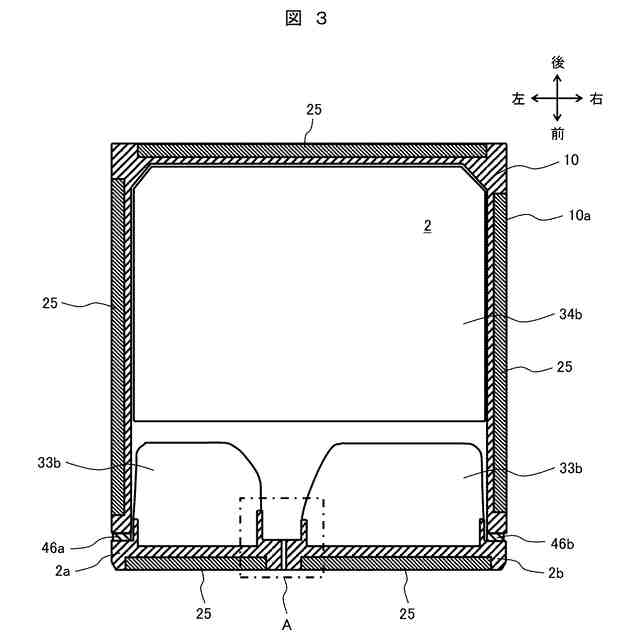

本発明の一実施例に係る冷蔵庫の横断面図である。

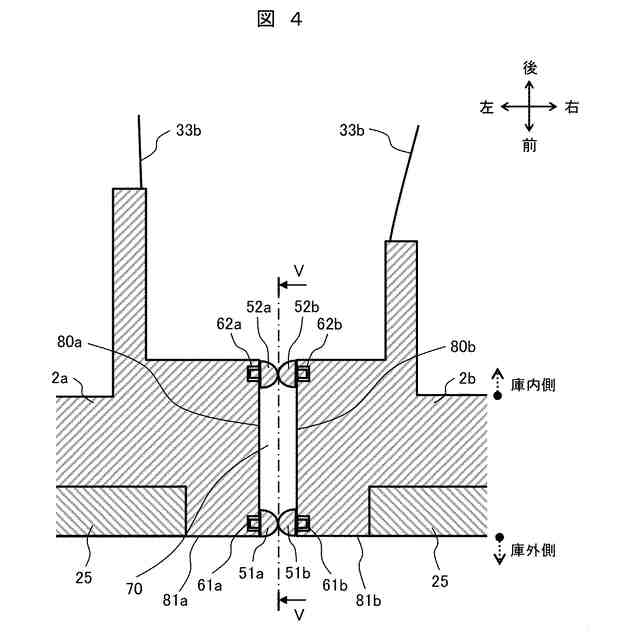

本発明の実施例１に係る左右扉境界部の横断面拡大図である。

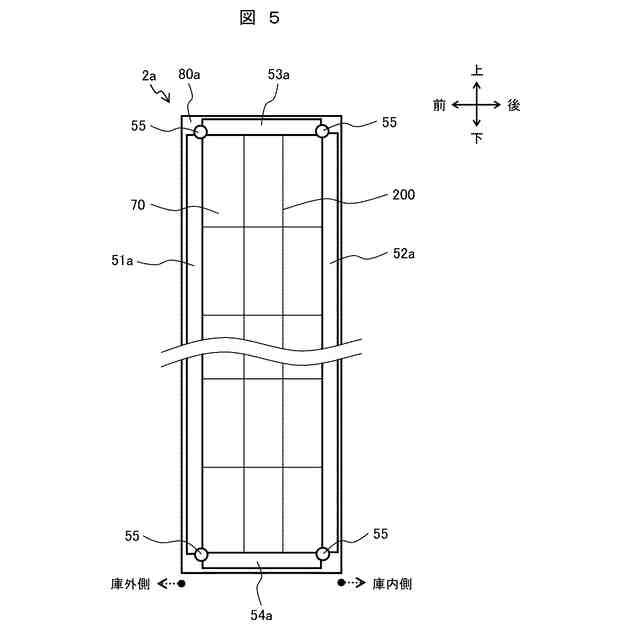

本発明の実施例１に係る左扉側面部の正面図である。

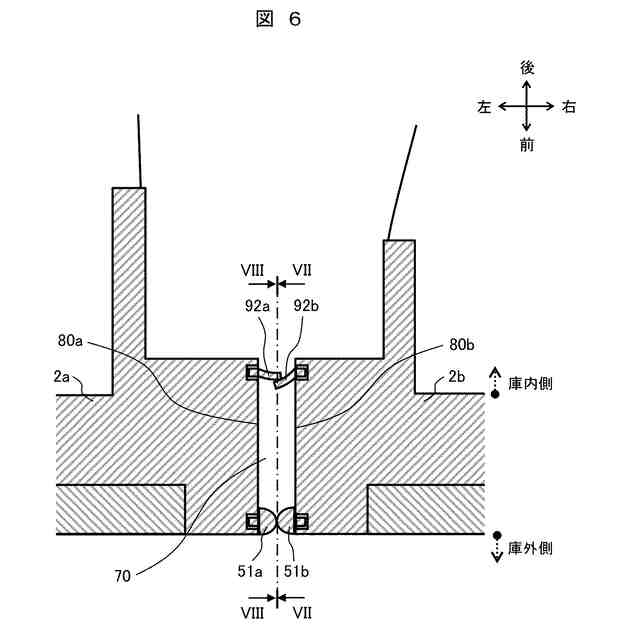

本発明の実施例２に係る左右扉境界部の横断面拡大図である。
本発明の実施例２に係る左扉側面部の正面図である。
本発明の実施例２に係る右扉側面部の正面図である。

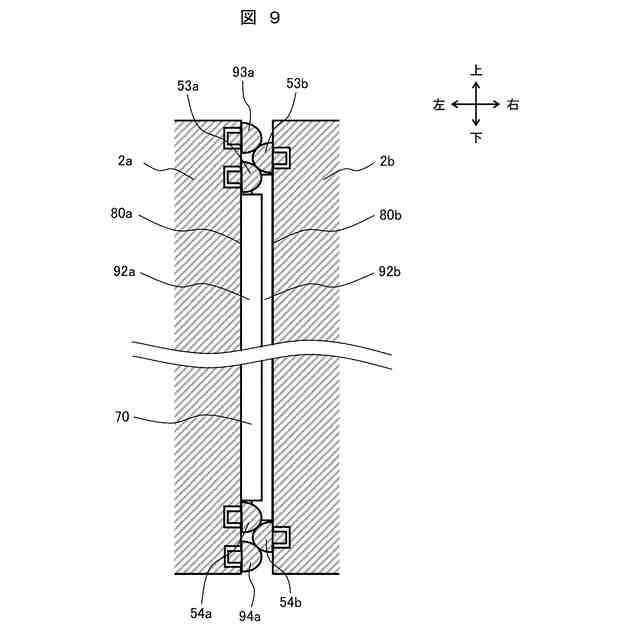

本発明の実施例２に係る左右扉境界部の縦断面図である。
本発明の実施例３に係る左右扉境界部の横断面拡大図である。
本発明の実施例４に係る左右扉境界部の横断面拡大図である。
本発明の実施例５に係る左右扉境界部の横断面拡大図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施例に関して、図面を用いて説明する。
【０００９】
図１は、本発明の一実施例に係る冷蔵庫１の正面図である。図２は、本発明の一実施例に係る冷蔵庫１の縦断面図である。なお、図２は図１のII－II断面を図示している。
【００１０】
以下の説明においては、図１は冷蔵庫１を正面側から見た図であり、冷蔵庫１を正面側から見た場合の左側を左、右側を右、上側を上、下側を下とする。また、図２は冷蔵庫１を右側面側から見た図であり、冷蔵庫を右側面側から見た場合の左側を前、右側を後として説明する。
（【００１１】以降は省略されています）
