公開番号2025167542
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072290
出願日2024-04-26
発明の名称カソード反応のための装置およびその応用
出願人国立研究開発法人海洋研究開発機構
代理人弁理士法人特許事務所サイクス
主分類C02F 1/461 20230101AFI20251030BHJP(水,廃水,下水または汚泥の処理)
要約【課題】種々の環境下で、外部電源を要せずに、カソード反応を長期間にわたり安定的に維持できる装置およびその応用を提供する。
【解決手段】カソード反応のための装置であって、アノードおよびカソードを含み、上記アノードと上記カソードとが、電気抵抗器を介して、かつ外部電源を介さずに、互いに電気的に接続されている装置、ならびに上記装置を用いて、アノードとカソードとを海、河川、または湖沼中に浸漬しカソード反応を行う方法、アノードを電解液に浸漬し、かつカソードを微生物が生息している水に浸漬することを含む微生物培養方法または微生物スクリーニング方法、および上記装置を複数含み、上記複数の装置において互いに上記電気抵抗器の抵抗値が異なる装置アレイ。
【選択図】図1
特許請求の範囲【請求項１】
カソード反応のための装置であって、
アノードおよびカソードを含み、
前記アノードと前記カソードとが、電気抵抗器を介して、かつ外部電源を介さずに、互いに電気的に接続されており、
前記カソード反応において、前記アノードが腐食することにより前記カソードに電子が供給される、装置。
続きを表示（約 750 文字）【請求項２】
前記アノードが鉄、亜鉛、アルミニウム、マグネシウム、およびこれらいずれかを含む金属の合金からなる群より選択され、
前記カソードが、炭素材料、導電性ポリマー、金属、合金、金属酸化物、および金属硫化物からなる群より選択される、請求項１に記載の装置。
【請求項３】
前記カソードが、カーボンペーパー、カーボンフェルト、およびカーボンクロスからなる群より選択される、請求項２に記載の装置。
【請求項４】
前記アノードを収容するアノード槽を含み、前記のアノード槽は内部と外部との液絡部を有する、請求項１に記載の装置。
【請求項５】
前記液絡部がイオン交換膜である、請求項４に記載の装置。
【請求項６】
請求項１に記載の装置であって、
さらに参照電極を含んでいてもよく、
電極間の電位差を測定するための電圧計および電極間の電流を測定するための電流計の少なくとも１つを含む装置。
【請求項７】
前記電気抵抗器が可変抵抗器である、請求項１～６のいずれか１項に記載の装置。
【請求項８】
海水の処理のための請求項１～６のいずれか１項に記載の装置であって、
前記アノードの有効面積が前記カソードの有効面積以上である、装置。
【請求項９】
請求項１～６のいずれか１項に記載の装置を用い、
前記アノードと前記カソードとを海、河川、または湖沼中に浸漬し、前記海、河川、または湖沼の水をカソード電解液として前記カソード反応を行う方法。
【請求項１０】
前記カソード反応を深海で行う、請求項９に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、カソード反応のための装置およびその応用に関する。本発明は特に、外部電源不要な上記装置およびその応用に関する。
続きを表示（約 4,500 文字）【背景技術】
【０００２】
電気化学反応は、物質エネルギー生産等様々な技術の基盤である。特に、近年、電気合成微生物探索や汚染浄化などを目的として、カソード反応が利用されている。例えば、特許文献１では、カソード反応で微生物が集積した沈殿物を形成させるとともに該沈殿物に坑廃水などの被処理水中の重金属イオンを濃集する方法が開示されている。
【０００３】
上記の電気化学反応を系統電源やバッテリー等の外部電源利用が困難な環境下でも維持できる技術が検討されている。
非特許文献１は太陽光発電で電力供給を行う野外型定電位制御電気化学システムが開示している。
非特許文献２は深海底の微生物を利用した燃料電池による水中探査機のセンサーと音響通信への電力供給を開示している。
特許文献２は海底面から、海底下に存在する熱水溜まりにまで至る掘削孔、および海底面上のガイドベースを介して当該掘削孔内に設置されたケーシングを有する熱水井と、前記熱水井による熱水の流路上に設けられるアノードと、前記熱水井による熱水の流路以外の海水中に設けられるカソードと、前記アノードと前記カソードとにそれぞれ接続され、生じた電力を取り出す電力取出手段と、を備える発電システムを開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１３０００５号公報
特許第５８４２７０３号
【非特許文献】
【０００５】
Biosensors and Bioelectronics 32.1 (2012): 309-313.
Journal of Atmospheric and Oceanic Technology 33.3 (2016): 607-617
【発明の概要】
【発明が解決しようとする課題】
【０００６】
非特許文献１に記載のシステムは太陽光を利用できない深海底などの環境下では使用できない。また、特許文献１に記載のシステムは熱水井周辺で実現できるに過ぎない。非特許文献２のシステムは得られる電流・電位差が小さすぎるという課題がある。
本発明は、種々の環境下で、外部電源を要せずに、カソード反応を長期間にわたり安定的に維持できる装置および方法を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明者は防食技術や腐食電池（海水電池）の原理として知られる異種金属接触によるガルバニック腐食反応に着目し、この反応を、外部電源に頼らずカソード反応に必要な自発的な電子の流れを作り出す機構と捉え、検討を重ねた。その結果、腐食電池並みの電流電位差を長期間にわたり作り出す新たな電気化学システムの構築に成功し、本発明を完成させた。
【０００８】
具体的には、本発明は代表的な実施態様として、以下を提供する。
＜１＞カソード反応のための装置であって、アノードおよびカソードを含み、上記アノードと上記カソードとが、電気抵抗器を介して、かつ外部電源を介さずに、互いに電気的に接続されており、上記カソード反応において、上記アノードが腐食することにより上記カソードに電子が供給される、装置。
＜２＞上記アノードが鉄、亜鉛、アルミニウム、マグネシウム、およびこれらいずれかを含む金属の合金からなる群より選択され、上記カソードが、炭素材料、導電性ポリマー、金属、合金、金属酸化物、および金属硫化物からなる群より選択される、＜１＞に記載の装置。
＜３＞上記カソードが、カーボンペーパー、カーボンフェルト、およびカーボンクロスからなる群より選択される、＜１＞または＜２＞に記載の装置。
＜４＞上記アノードを収容するアノード槽を含み、上記のアノード槽は内部と外部との液絡部を有する、＜１＞～＜３＞のいずれかに記載の装置。
＜５＞上記液絡部がイオン交換膜である、＜４＞に記載の装置。
＜６＞＜１＞～＜５＞のいずれかに記載の装置であって、さらに参照電極を含んでいてもよく、電極間の電位差を測定するための電圧計および電極間の電流を測定するための電流計の少なくとも１つを含む装置。
＜７＞上記電気抵抗器が可変抵抗器である、＜１＞～＜６＞のいずれかに記載の装置。
＜８＞海水の処理のための＜１＞～＜７＞のいずれかに記載の装置であって、上記アノードの有効面積が上記カソードの有効面積以上である、装置。
＜９＞＜１＞～＜７＞のいずれかに記載の装置を用い、上記アノードと上記カソードとを海、河川、または湖沼中に浸漬し、上記海、河川、または湖沼の水をカソード電解液として上記カソード反応を行う方法。
＜１０＞上記カソード反応を深海で行う、＜９＞に記載の方法。
＜１１＞＜１＞～＜７＞のいずれかに記載の装置を用いる微生物培養方法または微生物スクリーニング方法であって、上記アノードを電解液に浸漬し、かつ上記カソードを微生物が生息している水に浸漬することを含む方法。
＜１２＞重金属イオンを含みかつ重金属代謝能を有する微生物が生息している被処理水から重金属イオンを回収する方法であって、＜１＞～＜７＞のいずれかに記載の装置を用い、上記アノードを電解液に浸漬し、かつ上記カソードを上記被処理水に浸漬し、上記カソード反応により、上記微生物が集積している沈殿物を形成させるとともに上記沈殿物に上記重金属イオンを濃集することを含む、方法。
＜１３＞＜１＞～＜７＞のいずれかに記載の装置を複数含み、上記の複数の装置において互いに上記電気抵抗器の抵抗値が異なる、装置アレイ。
＜１４＞微生物培養または微生物スクリーニングに用いるための、＜１３＞に記載の装置アレイ。
【発明の効果】
【０００９】
本発明により、外部電源を要せずに、電気化学反応、特に、カソード反応を長期間にわたり安定的に維持できる装置およびこの装置を応用した方法等が提供される。
【図面の簡単な説明】
【００１０】
（ａ）本発明の装置の原理を模式的に示す。（ｂ）金属腐食アノードと不活性カソードとの間に配した電気抵抗器の抵抗値を変化させたときのカソードとアノードそれぞれの電位を示す。

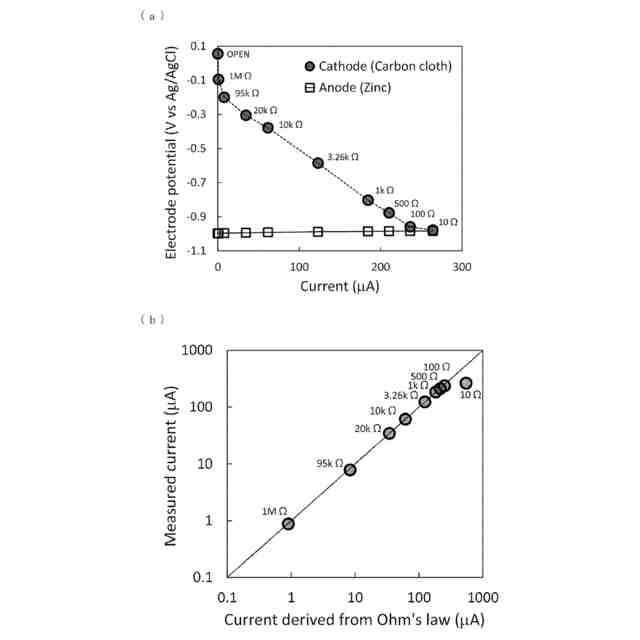

（ａ）電気抵抗器の抵抗値を変化させたときのカソードおよびアノードの電位および二電極間に流れる電流を示す。それぞれの電位－電流データポイントに添えた表記は二電極間の抵抗値、および開回路状態（ＯＰＥＮ）を示す。（ｂ）実測した電流値と抵抗値および二極間電位差からオームの法則を用いて算出された算出電流値とをプロットしたグラフである。それぞれのデータポイントに添えた表記は二電極間の抵抗値を示す。

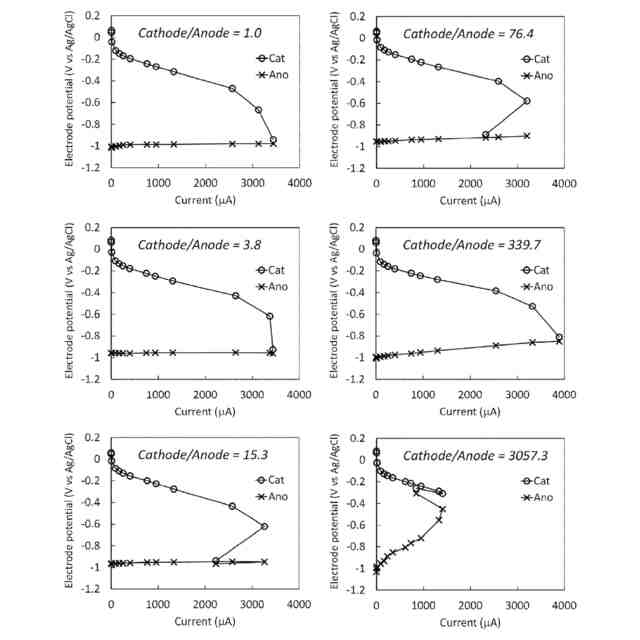

カソード／アノード有効面積比の異なる二電極系の分極曲線を示す。
窒素バブリング条件下および空気バブリング条件下における分極特性の差を示す。それぞれの電位－電流データポイントに添えた表記は二電極間の抵抗値、および開回路状態（ＯＰＥＮ）を示す。
代表的な無機・有機電極材料をカソードとしたときの分極特性を示す。（ａ）炭素材料をカソードとしたときの分極特性を示す。CClothはカーボンクロス、CFeltはカーボンフェルト、CPaperはカーボンペーパー、Graphiteはグラファイトシート、GCarbonはグラッシーカーボンをそれぞれカソードとしたときの分極特性を示す。（ｂ）金属および金属酸化物をカソードとしたときの分極特性を示す。Ｐｔはプラチナ、ＳＳはステンレススチール（ＳＵＳ３０４）、ＳＳＯｘｉｄｅはステンレススチール（ＳＵＳ３０４）の熱処理酸化物、ＩＴＯはITO(Indium-Tin Oxide)薄膜ガラス、Ｔｉはチタンをそれぞれカソードとしたときの分極特性を示す。（ｃ）鉱物片および岩石片をカソードとしたときの分極特性を示す。Sulfide Rockは硫化鉱物岩石片、Chalcopyriteはカルコパイライト片をそれぞれカソードとしたときの分極特性を示す。
代表的な腐食金属をアノードとしたときの分極特性を示す。
塩濃度の異なる電解液における、電気抵抗器の抵抗値を変化させたときのカソードおよびアノードの電位および二電極間に流れる電流を示す。
アノードおよびカソードの各電極反応への溶液電解質濃度の影響と陰イオン交換膜を介した溶液電解質の移動特性を示す。（ａ）陰イオン交換膜を隔てて模擬海水電解液（ＳＷ）および模擬淡水電解液（ＦＷ）を各電極槽に充填した２槽式電解セルでのガルバニック腐食スタンドアローン電極系（電極間抵抗１０Ωで約１か月運転）のカソードおよびアノードの電位の推移を示す。（ｂ）同実験での各電極槽の電気伝導度の推移を示す。
浅海実海洋環境でのガルバニック腐食スタンドアローン電極系の２週間の実証実験結果を示す。（ａ）開回路（非通電）、４水準の電極間抵抗器（５ｋΩ、２ｋΩ、７５０Ω、および１２Ω）でガルバニック腐食電流強度を制御した電極系のアノードおよびカソード電位の推移を示す。（ｂ）各電極系の電流の推移を示す。
浅海環境での２週間の実証実験後のカソード電極の様相を示す。（ａ）カーボンフェルト電極およびＰＶＣ電極治具の様子である。（ｂ）カーボンフェルト電極の走査型電子顕微鏡（ＳＥＭ）像である。
浅海環境での実証実験でカソード分極電極上で形成された微生物集団および付着物の様相を示す。（ａ）、（ｂ）炭素繊維電極表面の周囲に形成された桿菌バイオフィルムの走査型電子顕微鏡（ＳＥＭ）像である。（ｃ）、（ｄ）付着物と電極繊維の切削断面の走査型電子顕微鏡像である。
浅海環境での実証実験でカソード電極上で形成された微生物集団の群集構造を示す。（ａ）浅海実証実験での現場海水、ＰＶＣ電極治具表面、開回路対照電極、各種カソード分極電極の原核微生物群集構造である（１６ＳｒＲＮＡ遺伝子のアンプリコンシーケンス解析）。（ｂ）各種カソード分極電極の１６ＳｒＲＮＡ遺伝子のアンプリコンシーケンス解析で得た優占系統配列、および既知近縁配列の最尤法系統樹である。図中の数値は各枝のブートストラップ値である。
人工海水中で長期運転したガルバニック腐食スタンドアローン電極系の分極カソード表面に形成された沈殿物の様相である。（ａ）４℃の人工海水中で６か月間運転した電極系の分極カソード（５ｋΩ、７５０Ω、２Ωの電極間抵抗運転）表面に確認された白色沈殿物の写真である。（ｂ）粉末Ｘ線回折法によるカソード電極表面から剥離させた沈殿物相の解析結果を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
