公開番号2025167965
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024073014
出願日2024-04-26
発明の名称防臭システム、防臭装置及び防臭方法
出願人荏原実業株式会社
代理人弁理士法人谷・阿部特許事務所
主分類C02F 1/00 20230101AFI20251030BHJP(水,廃水,下水または汚泥の処理)
要約【課題】防臭に係るコストを低減し、また、槽内から臭気が漏れているか否かを確実に判断することができる防臭システムを提供する。

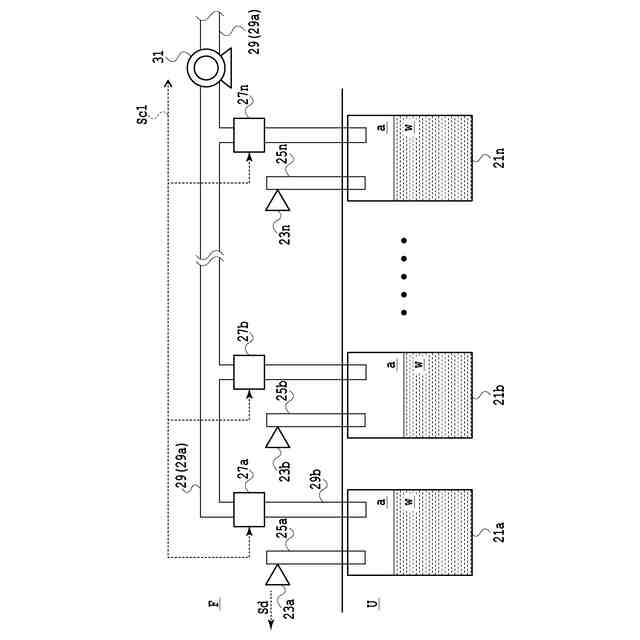

【解決手段】被処理水が収容される容器21と、容器21の内部の気体を吸気する脱臭ファン31と、容器の内部の気体の状態を示す風向検出信号Sdを検出する風向計23と、気体情報に基づいて、脱臭ファン31の吸気量を変更する吸気制御部30と、によって防臭システムを構成する。防臭システムは、風向計23に代えて、風速計53や圧力計73を用いてもよい。
【選択図】図2
特許請求の範囲【請求項１】
被処理水が収容される容器と、
前記容器の内部の気体を吸気する吸気ファンと、
前記容器の内部の気体の状態を示す気体情報を検出する気体状態検出部と、
前記気体情報に基づいて、前記吸気ファンの吸気量を変更する吸気制御部と、を含む、
防臭システム。
続きを表示（約 530 文字）【請求項２】
被処理水を収容する容器の内部の気体の状態を示す気体情報を検出する気体状態検出部と、
前記気体情報に基づいて、前記容器の内部の気体を吸気する吸気ファンの吸気量を変更する吸気制御部と、を含む、
防臭装置。
【請求項３】
前記気体状態検出部は、前記容器と前記容器の外部との間を流通する気体の向きを検出する風向計である、請求項２に記載の防臭装置。
【請求項４】
前記気体状態検出部は、前記容器と前記容器の外部との間を流通する気体の速度を検出する風速計である、請求項２に記載の防臭装置。
【請求項５】

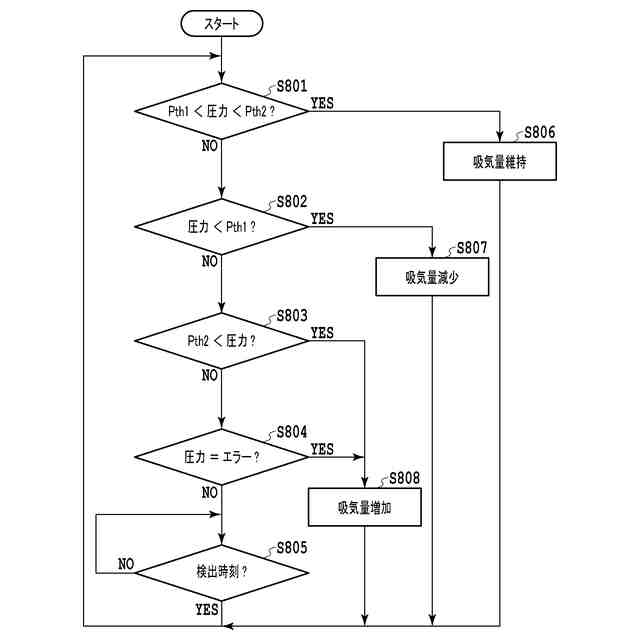

前記気体状態検出部は、前記容器内の圧力を検出する圧力計である、請求項２に記載の防臭装置。
【請求項６】
前記吸気制御部は、前記気体情報に基づいて、前記容器と前記吸気ファンとの間のダンパの開度を制御する、請求項２に記載の防臭装置。
【請求項７】
被処理水を収容する容器の内部の気体の状態を示す気体情報を検出する工程と、
前記気体情報に基づいて、前記容器の内部の気体を吸気する吸気ファンの吸気量を変更する工程と、を含む、
防臭方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、汚水や雨水を処理する施設において、臭気が外部に拡散することを防ぐ防臭システム、防臭装置及び防臭方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
生活若しくは耕作を除く事業に起因し、もしくは付随する廃水（以下、「汚水」と記す）は、汚水管、または雨水と共に下水管に流れ込み、例えば下水処理場に到達する。汚水は、下水処理場において浄化処理され、処理水として河川や海に放流される。下水処理場は、下水を沈殿させてゴミ等を取り除く沈殿池と、汚水を空気に曝し（曝気）、空気を供給することにより、微生物による汚染物の分解を促すエアレーションタンクと、を有している。エアレーションタンク、あるいは沈殿槽等が発生する臭気はダクトを介して脱臭ファンにより吸気され、必要に応じて脱臭装置に導かれる等の処理がされる。
【０００３】
下水処理場において臭気を制御する公知技術は、例えば、特許文献１に記載されている。特許文献１に記載の脱臭制御システムは、臭気の発生源が置かれた建物内に臭気センサを設け、臭気センサによって検出された臭気の濃度と種類とによって外部の空気を建物内部へ吸気する、または建物内部の空気を脱臭装置に導いた後に廃棄するように制御する。また、引用文献１には、建物内の空気の流れをダクトに設けられたダンパの開閉によって行うことが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３-１７９７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、このような下水処理場では、エアレーションタンクから周囲に臭気が漏れることの対策として、脱臭ファンが常に曝気風量（空気の供給量）の最大量以上の風量でエアレーションタンクから吸気するように制御されている。一方、エアレーションタンク内の溶存酸素（Dissolved Oxygen: DO）は、微生物の状態に影響する因子であり、汚水の汚濁の程度や流れ込む水量によって変化する。曝気風量は、臭気を抑えることに必要な溶存酸素量を保つために増減される。このため、エアレーションタンクにおいては、過剰に吸気がされる状態が生じ得る。下水処理場に係る電力を抑え、低コスト化を図るには、脱臭ファンが過剰に吸気することを抑え、脱臭ファンに供給される電力を省力化することが好ましい。
【０００６】
しかしながら、特許文献１に記載の脱臭制御システムは、臭気に応じて建物内に外気を取り込む、または脱臭装置を通して外部に開放するようにファンを制御しているから、ファンの省力化を図ることは考慮されていない。
【０００７】
また、臭気を発生する施設は、汚水処理場に限らず、汚水処理場の外部で他の工場や堆肥等による臭気が発生している場合がある。このような場合、特許文献１の臭気制御システムは、外部から建物内部に吸気する際、または脱臭装置を介して外部に空気を排出する際、環境の臭気が下水処理場に起因するものか、他の要因によるものかを判断し難いという課題がある。
【０００８】
本発明は、このような点に鑑みてなされたものであり、電力の省力化を図ることによって防臭に係るコストを低減し、また、槽内から臭気が漏れているか否かを確実に判断することができる防臭システム、防臭装置及び防臭方法に関する。
【課題を解決するための手段】
【０００９】
上記目的を達成するために本発明の一形態の防臭システムは、被処理水が収容される容器と、容器の内部の気体を吸気する吸気ファンと、容器の内部の気体の状態を示す気体情報を検出する気体状態検出部と、気体情報に基づいて、吸気ファンの吸気量を変更する吸気制御部と、を含む。
【００１０】
本発明の一形態の防臭装置は、被処理水を収容する容器の内部の気体の状態を示す気体情報を検出する気体状態検出部と、気体情報に基づいて、容器の内部の気体を吸気する吸気ファンの吸気量を変更する吸気制御部と、を含む。
（【００１１】以降は省略されています）
