公開番号2025171275
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076439
出願日2024-05-09
発明の名称被処理液の膜処理方法および装置
出願人株式会社ササクラ
代理人弁理士法人アローレインターナショナル
主分類C02F 1/44 20230101AFI20251113BHJP(水,廃水,下水または汚泥の処理)
要約【課題】塩化ナトリウムを含む被処理液の膜処理を効率良く行うことができる被処理液の膜処理装置を提供する。
【解決手段】精密ろ過膜または限外ろ過膜を備える第1膜モジュール10と、塩化ナトリウムを含む被処理液を第1膜モジュール10で膜ろ過することにより生成された第1膜ろ過水を貯留する第1貯留槽20と、ナノろ過膜を備える第2膜モジュール30と、第1貯留槽20に貯留された第1膜ろ過水を第2膜モジュール30で膜ろ過することにより生成された第2膜ろ過水を電気分解する電解装置40と、電解装置40により生成された次亜塩素酸を含む逆洗水を貯留する第2貯留槽50とを備え、第2貯留槽50に貯留された逆洗水を第1膜モジュール10に供給して第1膜モジュール10を逆洗することができる被処理液の膜処理装置1である。
【選択図】図1

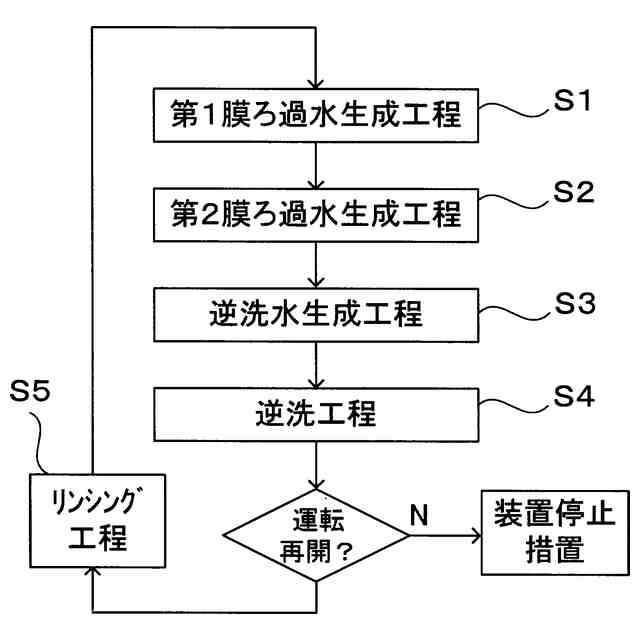

特許請求の範囲【請求項１】
塩化ナトリウムを含む被処理液を、精密ろ過膜または限外ろ過膜を備える第１膜モジュールで膜ろ過することにより、第１膜ろ過水を生成して第１貯留槽に貯留する第１膜ろ過水生成工程と、
前記第１貯留槽に貯留された前記第１膜ろ過水を、ナノろ過膜を備える第２膜モジュールで膜ろ過することにより第２膜ろ過水を生成する第２膜ろ過水生成工程と、
前記第２膜ろ過水を電解装置で電気分解することにより、次亜塩素酸を含む逆洗水を生成して第２貯留槽に貯留する逆洗水生成工程と、
前記第２貯留槽に貯留された前記逆洗水により前記第１膜モジュールを逆洗する逆洗工程とを備える被処理液の膜処理方法。
続きを表示（約 810 文字）【請求項２】
前記第２膜ろ過水生成工程は、ナノろ過膜を備える第３膜モジュールに前記第２膜ろ過水を供給する工程を備え、
前記逆洗水生成工程は、前記第３膜モジュールを透過せずに濃縮された前記第２膜ろ過水を前記電解装置で電気分解する請求項１に記載の被処理液の膜処理方法。
【請求項３】
前記逆洗工程は、前記第２貯留槽から前記第１膜モジュールに供給される前記逆洗水に外部から次亜塩素酸を注入して次亜塩素酸の濃度調整を行う工程を備える請求項１に記載の被処理液の膜処理方法。
【請求項４】
前記逆洗水生成工程は、前記第２膜ろ過水に前記第１膜ろ過水を合流させた後に電気分解する工程を備える請求項１に記載の被処理液の膜処理方法。
【請求項５】
前記逆洗水生成工程は、活性炭処理が行われた後の前記第２膜ろ過水を電気分解する工程を備える請求項１に記載の被処理液の膜処理方法。
【請求項６】
前記逆洗水生成工程は、ｐＨ調整が行われた後の前記第２膜ろ過水を電気分解する工程を備える請求項１に記載の被処理液の膜処理方法。
【請求項７】
精密ろ過膜または限外ろ過膜を備える第１膜モジュールと、
塩化ナトリウムを含む被処理液を前記第１膜モジュールで膜ろ過することにより生成された第１膜ろ過水を貯留する第１貯留槽と、
ナノろ過膜を備える第２膜モジュールと、
前記第１貯留槽に貯留された前記第１膜ろ過水を前記第２膜モジュールで膜ろ過することにより生成された第２膜ろ過水を電気分解する電解装置と、
前記電解装置により生成された次亜塩素酸を含む逆洗水を貯留する第２貯留槽とを備え、
前記第２貯留槽に貯留された前記逆洗水を前記第１膜モジュールに供給して前記第１膜モジュールを逆洗することができる被処理液の膜処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被処理液の膜処理方法および装置に関し、より詳しくは、塩化ナトリウムを含む被処理液の膜処理方法および装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
海水やかん水の淡水化や浄化を行うための前処理として、精密ろ過膜（ＭＦ膜）や限外ろ過膜（ＵＦ膜）を用いた膜処理により濁質や細菌等を除去することが従来から行われている。このような前処理においては、濁質等の付着による膜閉塞を抑制するため、膜の通水方向と逆方向に逆洗水を供給して定期的に逆洗を行う必要がある。例えば、特許文献１には、ＭＦ膜やＵＦ膜等の中空糸膜モジュールにより海水を濾過した濾過海水を逆洗タンクに貯留し、中空糸膜モジュールを逆洗する際に、逆洗タンクから供給される濾過海水に次亜塩素酸ナトリウムを注入して中空糸膜モジュールに供給する海水濾過装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－４７７８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、濾過海水に注入される次亜塩素酸ナトリウム溶液は、アルカリ性で安定性が高い一方で、含有するアルカリ成分が濾過海水のカルシウムやマグネシウムと反応し易いため、炭酸カルシウムや水酸化マグネシウムが局部的に生成されてスケールとなり、膜を閉塞して膜処理の効率低下を招くおそれがあった。
【０００５】
そこで、本発明は、塩化ナトリウムを含む被処理液の膜処理を効率良く行うことができる被処理液の膜処理方法および装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明の前記目的は、塩化ナトリウムを含む被処理液を、精密ろ過膜または限外ろ過膜を備える第１膜モジュールで膜ろ過することにより、第１膜ろ過水を生成して第１貯留槽に貯留する第１膜ろ過水生成工程と、前記第１貯留槽に貯留された前記第１膜ろ過水を、ナノろ過膜を備える第２膜モジュールで膜ろ過することにより第２膜ろ過水を生成する第２膜ろ過水生成工程と、前記第２膜ろ過水を電解装置で電気分解することにより、次亜塩素酸を含む逆洗水を生成して第２貯留槽に貯留する逆洗水生成工程と、前記第２貯留槽に貯留された前記逆洗水により前記第１膜モジュールを逆洗する逆洗工程とを備える被処理液の膜処理方法により達成される。
【０００７】

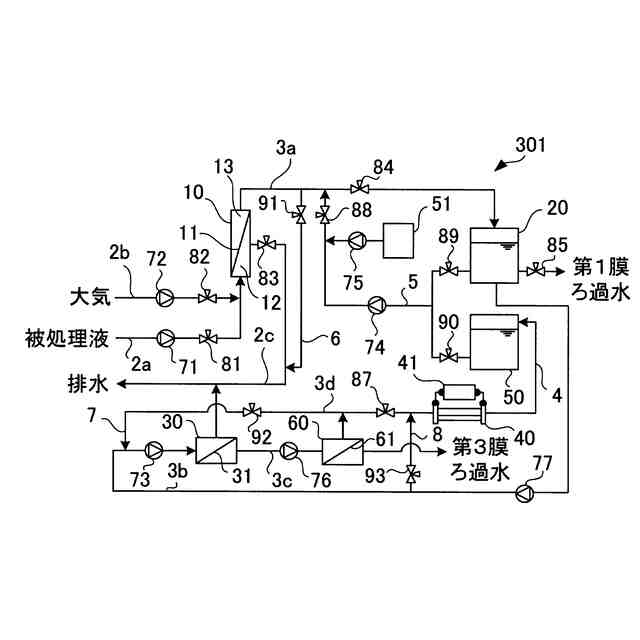

この被処理液の膜処理方法において、前記第２膜ろ過水生成工程は、ナノろ過膜を備える第３膜モジュールに前記第２膜ろ過水を供給する工程を備えることが好ましく、前記逆洗水生成工程は、前記第３膜モジュールを透過せずに濃縮された前記第２膜ろ過水を前記電解装置で電気分解することが好ましい。
【０００８】
前記逆洗工程は、前記第２貯留槽から前記第１膜モジュールに供給される前記逆洗水に外部から次亜塩素酸を注入して次亜塩素酸の濃度調整を行う工程を備えることができる。
【０００９】

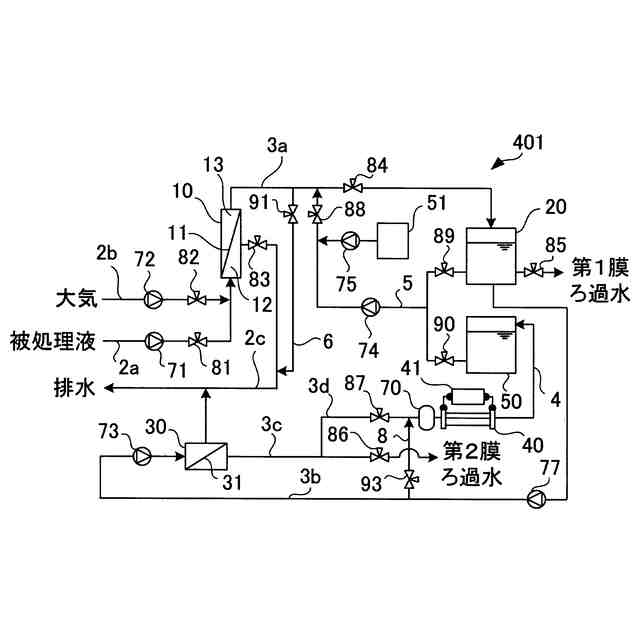

前記逆洗水生成工程は、前記第２膜ろ過水に前記第１膜ろ過水を合流させた後に電気分解する工程を備えることができる。
【００１０】

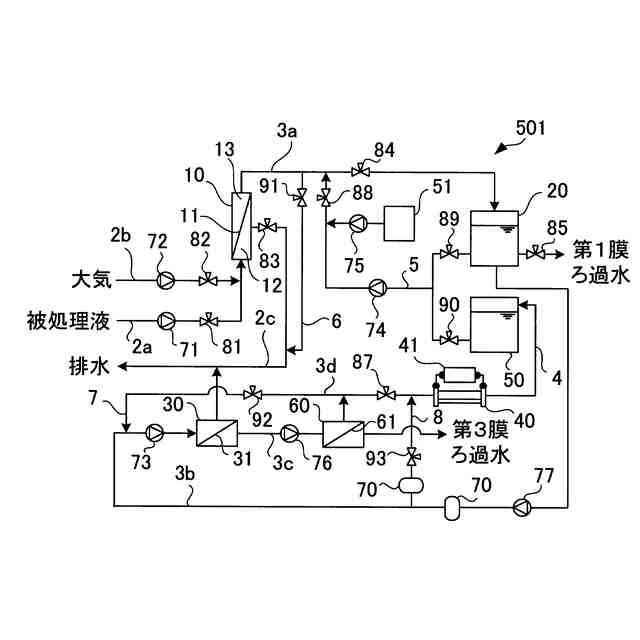

前記逆洗水生成工程は、活性炭処理が行われた後の前記第２膜ろ過水を電気分解する工程を備えることができる。
（【００１１】以降は省略されています）
