公開番号2025167535
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072278
出願日2024-04-26
発明の名称押し込み治具及び、定着具の設置方法
出願人株式会社大林組
代理人弁理士法人プロスペック特許事務所,個人
主分類E04G 21/12 20060101AFI20251030BHJP(建築物)
要約【課題】雄部材を雌部材に効果的に押し込む。
【解決手段】緊張材5を貫通させる第1貫通孔13を有する雌部材12と、緊張材5を貫通させる第2貫通孔16を有するとともに、第1貫通孔13に押し込まれることにより緊張材5を保持する雄部材15と、を備える定着具10を、構造物1の端部E1と不動物OBとの対向空間Sに設置する際に、雄部材15を第1貫通孔13に押し込むために用いる治具20であって、先端側に向かうに従い厚さが薄くなる楔状に形成されるとともに、テーパ面31を有する楔部材30を備えており、楔部材30は、テーパ面31が雄部材15に向くように、その先端側から対向空間S内に挿入されると、不動物B側の一方の面32が不動物OBから反力を得つつ、テーパ面31が雄部材15に押し込み方向の力を伝達することにより、雄部材15を第1貫通孔13に押し込むように構成されている。
【選択図】図5
特許請求の範囲【請求項１】
構造物の内部に挿入される緊張材を貫通させる第１貫通孔を有する雌部材と、前記緊張材を貫通させる第２貫通孔を有するとともに、前記第１貫通孔に押し込まれることにより前記緊張材を前記第２貫通孔に保持する雄部材と、を備える定着具を、前記構造物の端部と不動物との対向空間に設置する際に、前記雄部材を前記第１貫通孔に押し込むために用いる治具であって、
先端側に向かうに従い厚さが薄くなる楔状に形成されるとともに、その側面の少なくとも一部にテーパ面を有する楔部材を備えており、
前記楔部材は、前記テーパ面が前記不動物又は前記雄部材の何れか一方に向くように、その先端側から前記対向空間内に挿入されると、前記不動物側の一方の面が前記不動物から直接又は間接的に反力を得つつ、前記雄部材側の他方の面が前記雄部材に押し込み方向の力を直接又は間接的に伝達することにより、前記雄部材を前記第１貫通孔に押し込むように構成されている
ことを特徴とする押し込み治具。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の押し込み治具であって、
前記楔部材としての第１楔部材と、
前記第１楔部材に摺接可能に設けられる第２楔部材と、を備え、
前記第１楔部材は、前記テーパ面としての第１テーパ面が前記押し込み方向の力を間接的に伝達する前記他方の面になるとともに、前記第１テーパ面とは反対側の面が前記不動物から前記反力を得る前記一方の面になるように前記対向空間内に挿入され、
前記第２楔部材は、前記第１楔部材の前記対向空間内への挿入に伴い、前記第１テーパ面に摺接する第２テーパ面を有するとともに、前記第２テーパ面とは反対側の面が前記雄部材の端面に接するように前記対向空間内に配置される
ことを特徴とする押し込み治具。
【請求項３】
請求項２に記載の押し込み治具であって、
前記第１楔部材及び、前記第２楔部材は、前記雄部材から前記対向空間内に突出する前記緊張材を受容するための切り欠き部をそれぞれ有する
ことを特徴とする押し込み治具。
【請求項４】
請求項２に記載の押し込み治具であって、
前記第１楔部材の前記第１テーパ面を挟んで対向する両側面と、前記第２楔部材の前記第２テーパ面を挟んで対向する両側面とを、前記テーパ面の傾斜方向に沿ってスライド移動可能に支持する一対のガイド板部材を備える
ことを特徴とする押し込み治具。
【請求項５】
請求項２に記載の押し込み治具であって、
前記第１楔部材の先端側とは反対側の端部に、前記第１楔部材を前記対向空間内に挿入するための棒部材が接続されている
ことを特徴とする押し込み治具。
【請求項６】
請求項３に記載の押し込み治具であって、
前記第２楔部材の前記第２テーパ面とは反対側の面に、前記雄部材の前記端面と接する樹脂製の板部材が設けられている
ことを特徴とする押し込み治具。
【請求項７】
請求項２又は３に記載の押し込み治具を用いた定着具の設置方法であって、
前記第１貫通孔及び、前記第２貫通孔に前記緊張材を貫通させて、前記雄部材を前記第１貫通孔に差し込んだ状態で、前記雄部材と前記不動物との間に、前記第１楔部材の前記一方の面に前記反力を伝達するためのスペーサ部材を配置し、
前記第２楔部材を、前記第２テーパ面とは反対側の面が前記雄部材の端面に接するように前記対向空間内に配置し、
前記第１楔部材を、前記一方の面が前記スペーサ部材を介して前記不動物から前記反力を得つつ、前記第１テーパ面が前記第２テーパ面と摺接するように前記対向空間内に挿入し、前記第２楔部材から前記雄部材に押し込み方向の力を伝達することにより、前記雄部材を前記第１貫通孔に押し込む
ことを特徴とする定着具の設置方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、押し込み治具及び、定着具の設置方法に関し、定着具のオスコーン（雄部材）をメスコーン（雌部材）に押し込むのに好適な技術に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、コンクリート構造物にプレストレスを導入する工法として、ポストテンション工法が知られている。ポストテンション工法は、コンクリートに埋設されたシース管内にＰＣストランド等の緊張材を挿入し、緊張材に定着具及びジャッキを設置して緊張力を付与することによりプレストレスを導入した後、シース管内にグラウトを注入して緊張材を固定する。
【０００３】
例えば、特許文献１には、ポストテンション工法で用いる定着具を設置するための治具（以下、定着具設置治具）が開示されている。特許文献１記載の定着具設置治具は、定着具のメスコーンに固定される筒状の筐体と、該筐体の内部空間内に配置され、定着具のオスコーンをメスコーン側に付勢するコイルバネとを備える。特許文献１記載の定着具設置治具は、緊張材をメスコーンに挿入すると、オスコーンが緊張材の挿入力によってメスコーンから押し出されて拡径し、緊張材がオスコーンを貫通すると、コイルバネがオスコーンをメスコーン側に押し戻すように構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１３７８７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

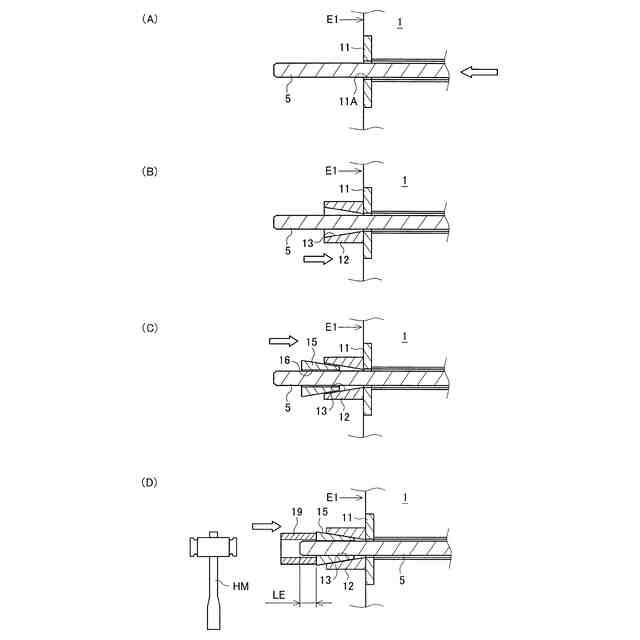

一般的に、定着具の設置作業は、メスコーンを貫通させた緊張材の先端側にオスコーンを取り付けた後、オスコーンにハンマー等を用いて打撃を与え、オスコーンをメスコーンに押し込むことにより行われる。しかしながら、定着具の背面側に障害物があり、十分な作業スペースを確保できないような場合には、オスコーンに打撃を与えることができず、定着具を正しく設置できない課題が生じる。特許文献１記載の定着具設置治具を用いることもできるが、狭隘なスペースに定着具設置治具を取り付けなければならず、労力や手間が掛かるといった課題がある。また、定着具設置治具を入れることができないようなスペースには対応できない課題もある。
【０００６】
本開示の技術は、上記事情に鑑みてなされたものであり、定着具の雄部材（オスコーン）を雌部材（メスコーン）に効果的に押し込むことができる技術を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の押し込み治具（２０）は、

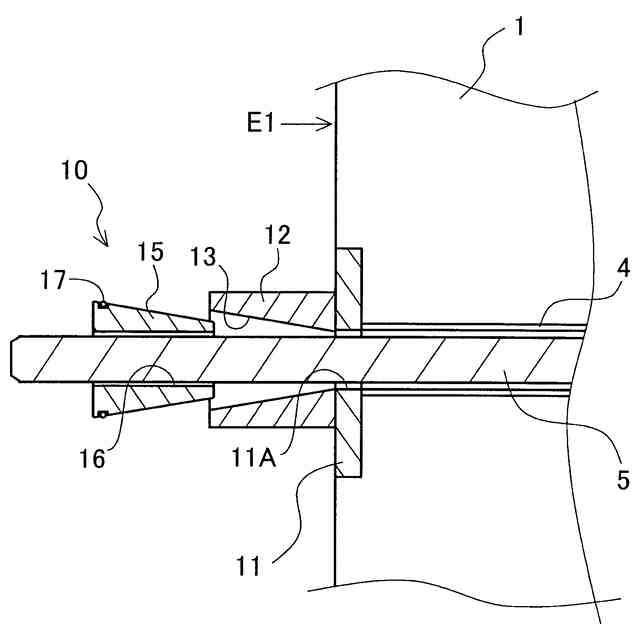

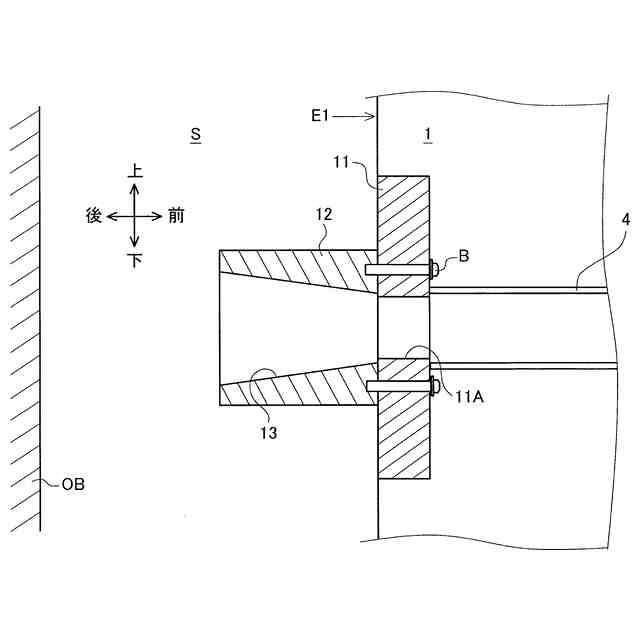

構造物（１）の内部（４）に挿入される緊張材（５）を貫通させる第１貫通孔（１３）を有する雌部材（１２）と、前記緊張材（５）を貫通させる第２貫通孔（１６）を有するとともに、前記第１貫通孔（１３）に押し込まれることにより前記緊張材（５）を前記第２貫通孔（１６）に保持する雄部材（１５）と、を備える定着具（１０）を、前記構造物（１）の端部（Ｅ１）と不動物（ＯＢ）との対向空間（Ｓ）に設置する際に、前記雄部材（１５）を前記第１貫通孔（１３）に押し込むために用いる治具（２０）であって、
先端側に向かうに従い厚さが薄くなる楔状に形成されるとともに、その側面の少なくとも一部にテーパ面（３１）を有する楔部材（３０）を備えており、
前記楔部材（３０）は、前記テーパ面（３１）が前記不動物（ＯＢ）又は前記雄部材（１５）の何れか一方に向くように、その先端側から前記対向空間（Ｓ）内に挿入されると、前記不動物（Ｂ）側の一方の面（３２）が前記不動物（ＯＢ）から直接又は間接的に反力を得つつ、前記雄部材（１５）側の他方の面（３１）が前記雄部材（１５）に押し込み方向の力を直接又は間接的に伝達することにより、前記雄部材（１５）を前記第１貫通孔（１３）に押し込むように構成されている
ことを特徴とする。
【０００８】

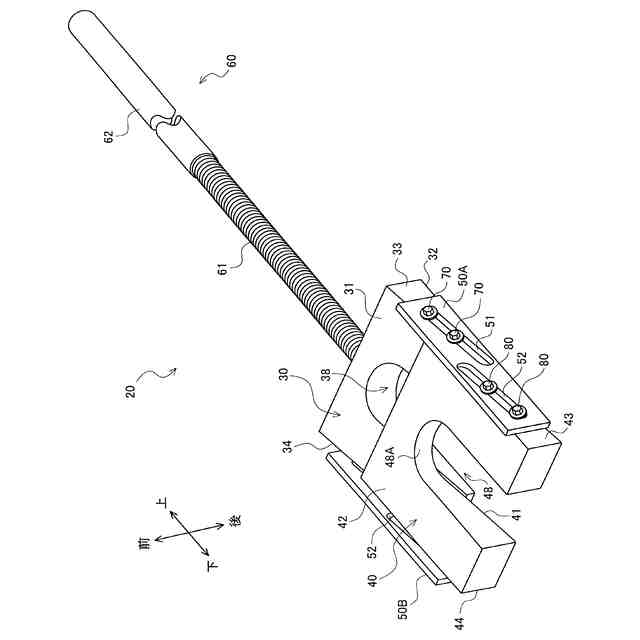

本開示の他の態様の押し込み治具（２０）は、
前記楔部材（３０）としての第１楔部材（３０）と、
前記第１楔部材（３０）に摺接可能に設けられる第２楔部材（４０）と、を備え、
前記第１楔部材（３０）は、前記テーパ面（３１）としての第１テーパ面（３１）が前記押し込み方向の力を間接的に伝達する前記他方の面（３１）になるとともに、前記第１テーパ面（３１）とは反対側の面（３２）が前記不動物（ＯＢ）から前記反力を得る前記一方の面（３２）になるように前記対向空間（Ｓ）内に挿入され、
前記第２楔部材（４０）は、前記第１楔部材（３０）の前記対向空間（Ｓ）内への挿入に伴い、前記第１テーパ面（３１）に摺接する第２テーパ面（４１）を有するとともに、前記第２テーパ面（４１）とは反対側の面（４２）が前記雄部材（１５）の端面に接するように前記対向空間（Ｓ）内に配置される
ことが望ましい。
【０００９】
本開示の他の態様の押し込み治具（２０）において、
前記第１楔部材（３０）及び、前記第２楔部材（４０）は、前記雄部材（１５）から前記対向空間（Ｓ）内に突出する前記緊張材（５）を受容するための切り欠き部（３８，４８）をそれぞれ有する
ことが望ましい。
【００１０】
本開示の他の態様の押し込み治具（２０）は、

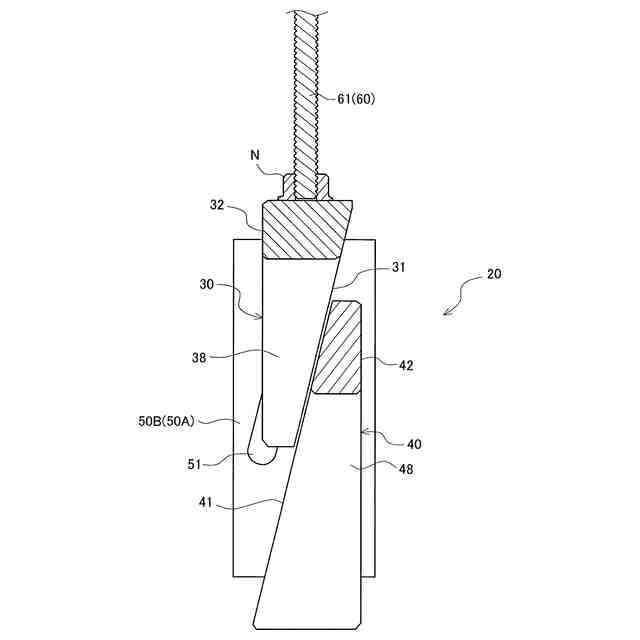

前記第１楔部材（３０）の前記第１テーパ面（３１）を挟んで対向する両側面（３３，３４）と、前記第２楔部材（４０）の前記第２テーパ面（４１）を挟んで対向する両側面（４３，４４）とを、前記テーパ面（３１，４１）の傾斜方向に沿ってスライド移動可能に支持する一対のガイド板部材（５０Ａ，５０Ｂ）を備える
ことが望ましい。
（【００１１】以降は省略されています）
