公開番号2025166878
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071047
出願日2024-04-25
発明の名称インゴット予熱装置
出願人芝浦機械株式会社
代理人個人,個人,個人
主分類F27B 9/24 20060101AFI20251030BHJP(炉,キルン,窯;レトルト)
要約【課題】エネルギー消費量を低減するインゴット予熱装置を提供する。
【解決手段】実施形態のインゴット予熱装置は、筐体と、筐体の中に設けられた下部スプロケット及び上部スプロケットと、下部スプロケット及び上部スプロケットと組み合わされたチェーンと、チェーンに固定され、それぞれがインゴットを載置可能な複数のインゴット保持部と、下部スプロケット又は上部スプロケットの少なくともいずれか一方を回転させる回転機構と、チェーンの内側に設けられ、筐体をチェーンが上昇する第1の領域とチェーンが下降する第2の領域とに区分する仕切り板と、仕切り板の第1の領域の側に設けられた第1のヒータと、仕切り板の第2の領域の側に設けられ、第1のヒータと独立して制御可能な第2のヒータと、筐体の中の空気を循環させる空気循環機構と、インゴット搬入口と、インゴット搬出口と、を備える。

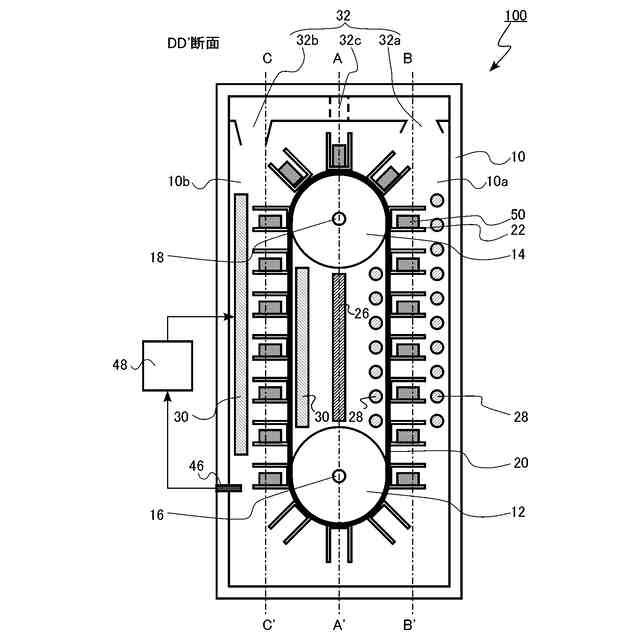

【選択図】図1
特許請求の範囲【請求項１】
筐体と、
前記筐体の中の下部に設けられた下部スプロケットと、
前記筐体の中の上部に設けられた上部スプロケットと、
前記筐体の中に設けられ、前記下部スプロケット及び前記上部スプロケットと組み合わされたチェーンと、
前記チェーンに固定され、それぞれがインゴットを載置可能な複数のインゴット保持部と、
前記下部スプロケット又は前記上部スプロケットを回転させる回転機構と、
前記チェーンの内側に設けられ、前記筐体を前記チェーンが上昇する第１の領域と前記チェーンが下降する第２の領域とに区分する仕切り板と、
前記仕切り板の前記第１の領域の側に設けられた第１のヒータと、
前記仕切り板の前記第２の領域の側に設けられ、前記第１のヒータと独立して制御可能な第２のヒータと、
前記筐体の中の上部に設けられ、前記第１の領域の上部に設けられた空気吸込口と、前記第２の領域の上部に設けられた空気吹出口とを有し、前記筐体の中の空気を循環させる空気循環機構と、
前記筐体の下部の側面に設けられ、前記第１の領域にインゴットを搬入可能なインゴット搬入口と、
前記筐体の下部の側面に設けられ、前記第２の領域からインゴットを搬出可能なインゴット搬出口と、
を備えることを特徴とするインゴット予熱装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１のヒータは、電磁誘導加熱ヒータ又は近赤外線ヒータであることを特徴とする請求項１記載のインゴット予熱装置。
【請求項３】
前記第２のヒータは、抵抗加熱ヒータであることを特徴とする請求項２記載のインゴット予熱装置。
【請求項４】
前記下部スプロケットと前記上部スプロケットとの間の距離は、前記下部スプロケットの直径よりも大きいことを特徴とする請求項１記載のインゴット予熱装置。
【請求項５】
前記空気吹出口は、前記第２の領域の上部から前記第２の領域の下部に向けて空気を吹き出すことを特徴とする請求項１記載のインゴット予熱装置。
【請求項６】
前記第２の領域の下部の温度を測定する温度計を、更に備えることを特徴とする請求項１記載のインゴット予熱装置。
【請求項７】
制御回路を更に含み、前記制御回路は前記温度計による測定結果に基づき、前記第２のヒータに投入する電力を制御することを特徴とする請求項６記載のインゴット予熱装置。
【請求項８】
前記下部スプロケットは下部回転軸に固定された第１の下部スプロケットと、前記下部回転軸に固定された第２の下部スプロケットとを含み、
前記上部スプロケットは上部回転軸に固定された第１の上部スプロケットと、前記上部回転軸に固定された第２の上部スプロケットとを含み、
前記チェーンは、前記第１の下部スプロケット及び前記第１の上部スプロケットと組み合わされた第１のチェーンと、前記第２の下部スプロケット及び前記第２の上部スプロケットと組み合わされた第２のチェーンとを含むことを特徴とする請求項１記載のインゴット予熱装置。
【請求項９】

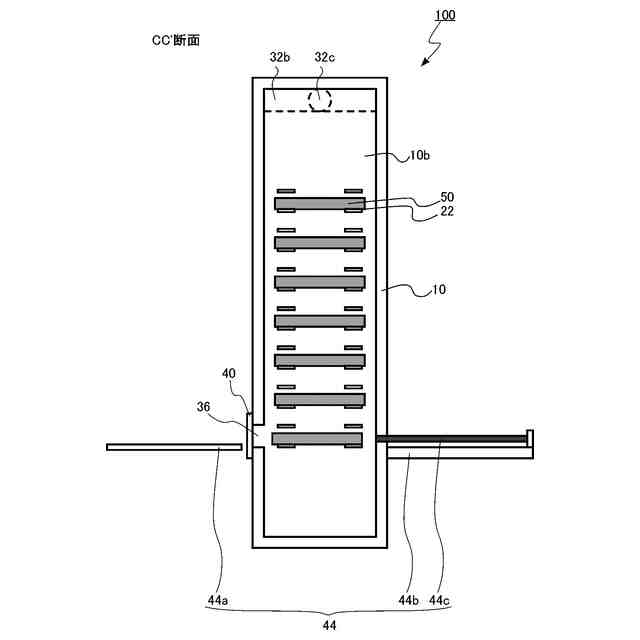

前記インゴット搬入口から前記筐体の中にインゴットを搬入するインゴット搬入機構と、
前記インゴット搬出口から前記筐体の外にインゴットを搬出するインゴット搬出機構と、を更に備えることを特徴とする請求項１記載のインゴット予熱装置。
【請求項１０】
前記インゴット搬入機構は、前記インゴットを前記筐体の中に押し入れる第１の押し棒を含み、
前記インゴット搬出機構は、前記インゴットを前記筐体の外に押し出す第２の押し棒を含むことを特徴とする請求項９記載のインゴット予熱装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、インゴットを溶解する前に予熱するインゴット予熱装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ダイカストマシンは、型締装置を用いて型締めされた金型の空洞に、射出装置を用いてインゴットを溶解して得られる溶湯を充填することで、ダイカスト品を製造する。ダイカスト品を製造する際に、最もエネルギー消費の大きい工程が、インゴットの溶解及び溶湯を保持する工程であるとされている。したがって、カーボンニュートラルを目指す現代社会において、インゴットの溶解及び溶湯を保持する工程におけるエネルギー消費量を低減することが望まれる。
【０００３】
例えば、インゴットを溶解する前に予熱することで、インゴットを溶解する溶解炉又は保持炉の容量を小さくすることができる。溶解炉又は保持炉の容量を小さくすることで、インゴットの溶解や溶湯の保持に要するエネルギー消費量を低減できる。
【０００４】
特許文献１には、水平方向にインゴットを搬送する際に、上下に設けられたヒータでインゴットを加熱するインゴット予熱装置が記載されている。例えば、特許文献１に記載のインゴット予熱装置では、加熱効率が必ずしも高くなく、インゴットの予熱の際に生じるエネルギー消費量が大きくなるおそれがある。
【先行技術文献】
【特許文献】
【０００５】
特開２００９－２０８１０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする課題は、エネルギー消費量を低減するインゴット予熱装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明の一態様のインゴット予熱装置は、筐体と、前記筐体の中の下部に設けられた下部スプロケットと、前記筐体の中の上部に設けられた上部スプロケットと、前記筐体の中に設けられ、前記下部スプロケット及び前記上部スプロケットと組み合わされたチェーンと、前記チェーンに固定され、それぞれがインゴットを載置可能な複数のインゴット保持部と、前記下部スプロケット又は前記上部スプロケットを回転させる回転機構と、前記チェーンの内側に設けられ、前記筐体を前記チェーンが上昇する第１の領域と前記チェーンが下降する第２の領域とに区分する仕切り板と、前記仕切り板の前記第１の領域の側に設けられた第１のヒータと、前記仕切り板の前記第２の領域の側に設けられ、前記第１のヒータと独立して制御可能な第２のヒータと、前記筐体の中の上部に設けられ、前記第１の領域の上部に設けられた空気吸込口と、前記第２の領域の上部に設けられた空気吹出口とを有し、前記筐体の中の空気を循環させる空気循環機構と、前記筐体の下部の側面に設けられ、前記第１の領域にインゴットを搬入可能なインゴット搬入口と、前記筐体の下部の側面に設けられ、前記第２の領域からインゴットを搬出可能なインゴット搬出口と、を備える。
【０００８】
上記態様のインゴット予熱装置において、前記第１のヒータは、電磁誘導加熱ヒータ又は近赤外線ヒータであることが好ましい。
【０００９】
上記態様のインゴット予熱装置において、前記第２のヒータは、抵抗加熱ヒータであることが好ましい。
【００１０】
上記態様のインゴット予熱装置において、前記下部スプロケットと前記上部スプロケットとの間の距離は、前記下部スプロケットの直径よりも大きいことが好ましい。
（【００１１】以降は省略されています）
