公開番号2025140191
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039401
出願日2024-03-13
発明の名称塗工装置
出願人芝浦機械株式会社
代理人弁理士法人後藤特許事務所
主分類B05C 5/02 20060101AFI20250919BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】塗工膜を薄く高速に形成する。
【解決手段】塗工装置1は、上流側ガイドロール10と、下流側ガイドロール20と、上流側ガイドロール10と下流側ガイドロール20との間にてベースフィルム2に押し付けるように設けられる塗工ダイ30と、上流側ガイドロール10から塗工ダイ30に案内されるベースフィルム2における塗工ダイ30と対峙する面を負圧にするバキュームボックス40と、を備え、バキュームボックス40は、上流側ガイドロール10と下流側ガイドロール20とに支持されていないベースフィルム2と対峙する端面41aを有し、上流側ガイドロール10に支持される位置から塗工ダイ30と対峙する位置にわたってベースフィルム2に沿って形成されるサイドプレート41と、サイドプレート41によって側面が閉塞されて画成される空間4の空気を外部に吸い出すボックス本体42と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
被塗工物に塗工物を塗工する塗工装置であって、
前記被塗工物を下流に案内する上流側ガイドロールと、
前記上流側ガイドロールと間隔をあけて設けられ、前記上流側ガイドロールから案内される前記被塗工物を更に下流に案内する下流側ガイドロールと、
前記上流側ガイドロールと前記下流側ガイドロールとの間にて前記被塗工物に押し付けるように設けられ、スリットから前記塗工物を吐出する塗工ダイと、
前記上流側ガイドロールから前記塗工ダイに案内される前記被塗工物における前記塗工ダイと対峙する面を負圧にする負圧発生機構と、
を備え、
前記負圧発生機構は、
前記上流側ガイドロールと前記下流側ガイドロールとに支持されていない前記被塗工物と対峙する端面を有し、前記上流側ガイドロールに支持される位置から前記塗工ダイと対峙する位置にわたって前記被塗工物に沿って形成されるサイドプレートと、
前記サイドプレートによって側面が閉塞されて画成される空間の空気を外部に吸い出す吸引機構と、
を有する、
塗工装置。
続きを表示（約 690 文字）【請求項２】
請求項１に記載の塗工装置であって、
前記負圧発生機構は、前記上流側ガイドロールと前記下流側ガイドロールとの間にて、前記上流側ガイドロールと前記下流側ガイドロールとに支持されていない前記被塗工物を前記サイドプレートの前記端面に向けて吸い寄せる、
塗工装置。
【請求項３】
請求項２に記載の塗工装置であって、
前記負圧発生機構は、前記上流側ガイドロールと前記下流側ガイドロールとの間にて、前記上流側ガイドロールと前記下流側ガイドロールとに支持されていない前記被塗工物の前記サイドプレートに対する距離を小さくする、
塗工装置。
【請求項４】
請求項１から３のいずれか一つに記載の塗工装置であって、
前記上流側ガイドロールは、前記下流側ガイドロールよりも前記被塗工物が当接する抱き角が大きく設定される、
塗工装置。
【請求項５】
請求項４に記載の塗工装置であって、
前記上流側ガイドロールにおける前記抱き角は、前記上流側ガイドロールの最底部を含む角度に設定される、
塗工装置。
【請求項６】
請求項５に記載の塗工装置であって、
前記上流側ガイドロールにおける前記抱き角は、９０度よりも大きく設定される、
塗工装置。
【請求項７】
請求項１から３のいずれか一つに記載の塗工装置であって、
前記上流側ガイドロールは、前記塗工ダイに対する距離の調整ができないように固定される、
塗工装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、塗工装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、上流側ガイドロールと下流側ガイドロールとの間に所定のテンションで張られて走行する被塗布物に、スロットダイヘッド（塗工ダイ）のスリット先端から吐出される塗液を塗布するダイコート装置（塗工装置）が開示されている。このダイコート装置では、被塗工物にエアーを吹き付けることによって、スロットダイヘッドと上流側ガイドロールとの間に減圧エリアを設けている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－０７５７５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載のダイコート装置では、被塗工物にエアーを吹き付けているので、被塗工物の表面に沿って移動する空気を減少させることができず、充分な負圧も得られない。そのため、塗工ダイの上流側の空間を負圧にすることが難しく、塗工膜を薄く高速に形成することは困難である。
【０００５】
本発明は、上記の問題点に鑑みてなされたものであり、塗工膜を薄く高速に形成することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のある態様によれば、被塗工物に塗工物を塗工する塗工装置は、前記被塗工物を下流に案内する上流側ガイドロールと、前記上流側ガイドロールと間隔をあけて設けられ、前記上流側ガイドロールから案内される前記被塗工物を更に下流に案内する下流側ガイドロールと、前記上流側ガイドロールと前記下流側ガイドロールとの間にて前記被塗工物に押し付けるように設けられ、スリットから前記塗工物を吐出する塗工ダイと、前記上流側ガイドロールから前記塗工ダイに案内される前記被塗工物における前記塗工ダイと対峙する面を負圧にする負圧発生機構と、を備え、前記負圧発生機構は、前記上流側ガイドロールと前記下流側ガイドロールとに支持されていない前記被塗工物と対峙する端面を有し、前記上流側ガイドロールに支持される位置から前記塗工ダイと対峙する位置にわたって前記被塗工物に沿って形成されるサイドプレートと、前記サイドプレートによって側面が閉塞されて画成される空間の空気を外部に吸い出す吸引機構と、を有する。
【発明の効果】
【０００７】
この態様では、上流側ガイドロールと下流側ガイドロールとに支持されていない被塗工物と対峙する端面を有し、上流側ガイドロールに支持される位置から塗工ダイと対峙する位置にわたって被塗工物に沿って形成されるサイドプレートと、サイドプレートによって画成される空間の空気を外部に吸い出す吸引機構と、を有する負圧発生機構が設けられる。これにより、上流側ガイドロールから塗工ダイに案内され、上流側ガイドロールと下流側ガイドロールとに支持されていない被塗工物における塗工ダイと対峙する面を負圧にすることができる。したがって、塗工膜を薄く高速に形成することができる。
【図面の簡単な説明】
【０００８】

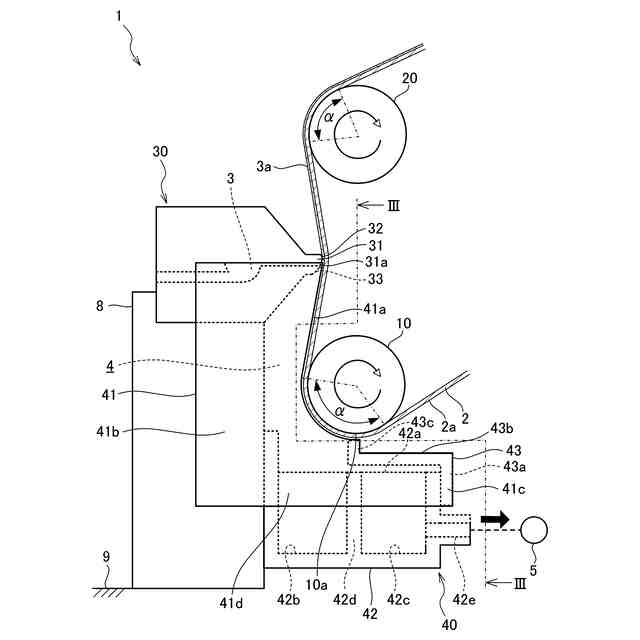

図１は、本発明の実施形態に係る塗工装置の構成を示す正面図である。
図２は、図１における平面図であり、下流側ガイドロールを省略して示したものである。

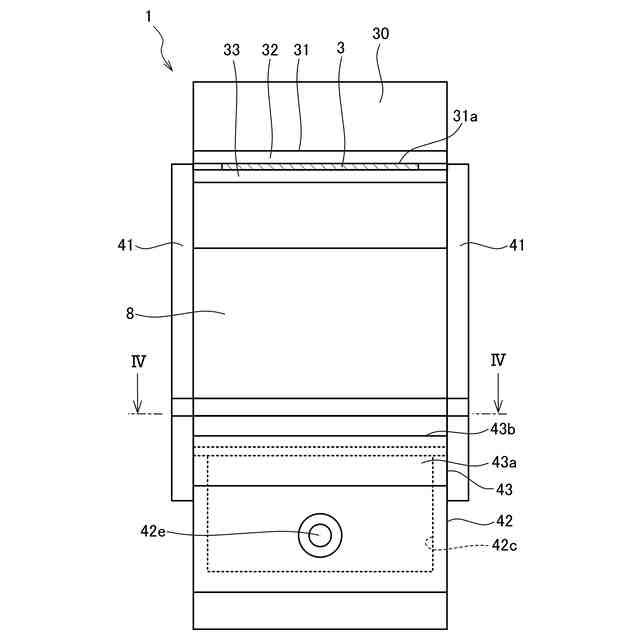

図３は、図１におけるＩＩＩ－ＩＩＩ断面図である。

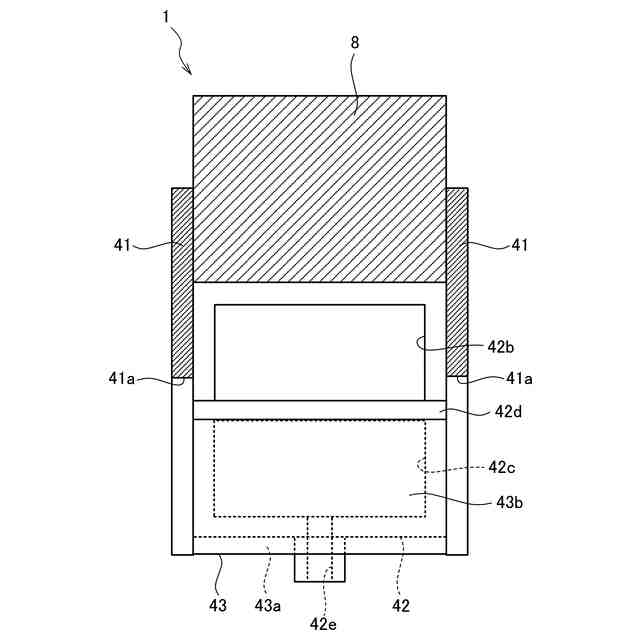

図４は、図３におけるＩＶ－ＩＶ断面図である。

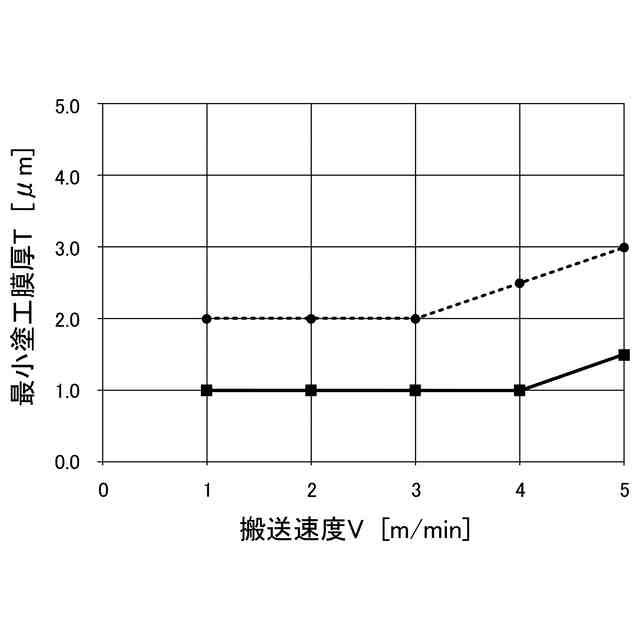

図５は、搬送速度と最小塗工膜厚との関係を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本発明の実施形態に係る塗工装置１について説明する。なお、各図面においては、説明の便宜上、各構成の縮尺を適宜変更しており、必ずしも厳密に図示されたものではない。また、複数の同一の構成については、その一部にのみ符号を付し、その他については符号を省略することがある。
【００１０】
まず、図１から図４を参照して、塗工装置１の全体構成について説明する。図１は、塗工装置１の構成を示す正面図である。図２は、図１における平面図であり、下流側ガイドロール２０を省略して示したものである。図３は、図１におけるＩＩＩ－ＩＩＩ断面図である。図４は、図３におけるＩＶ－ＩＶ断面図である。
（【００１１】以降は省略されています）
